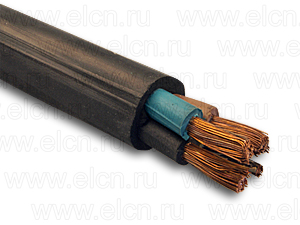

Кабель силовой гибкий КГ-ХЛ

Кабель силовой гибкий  КГ-ХЛ

ПОДРОБНАЯ ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Назначение

Кабель силовой гибкий КГ предназначен для присоединения передвижных механизмов к электрическим сетям на номинальное напряжение 660 В частоты до 400 Гц или постоянное номинальное напряжение 1000 В. Рекомендуется для использования на открытом воздухе, в сухих и влажных производственных помещениях.


Кабель силовой гибкий КГ-ХЛ в нашем каталоге
Артикул Наименование Ед. изм. Цена в руб. с НДС
Имеется в наличии
Имеется изображение
Имеется описание
КГ-262 КГ-ХЛ 2х1,5 км 24 690.00
Имеется в наличии
Имеется изображение
Имеется описание
КГ-270 КГ-ХЛ 3х1,5 км 32 470.00
Имеется в наличии
Имеется изображение
Имеется описание
КГ-271 КГ-ХЛ 3х2,5 км 52 070.00
Имеется в наличии
Имеется изображение
Имеется описание
КГ-276 КГ-ХЛ 3х1,5+1х1,5 км 43 570.00
Имеется в наличии
Имеется изображение
Имеется описание
КГ-280 КГ-ХЛ 3х10,0+1х6,0 км 233 910.00
Вам известна установленная мощность потребления (либо ток) – РАССЧИТАЙТЕ СЕЧЕНИЕ КАБЕЛЯ
Выпускается по ТУ16.К73.05-93. По основным параметрам соответствует ГОСТ 24334-80.

Код ОКП 354441.

Подлежит обязательной сертификации в системе Госстандарта России.

Описание и конструкция кабеля КГ

КГ - кабель силовой гибкий с медными токопроводящими жилами с изоляцией и оболочкой из резины без защитных покровов (брони).

Расшифровка обозначения:

«К» - кабель;
«Г» - гибкий.

Наиболее распространены кабели КГ в обычном исполнении с одной, двумя или тремя основными жилами и тремя основными жилами и жилой заземления (так называемые «три с плюсом»).

К обозначению кабеля КГ в тропическом исполнении через дефис добавляют букву «Т» (пример: КГ-Т), кабеля в холодостойком исполнении – через дефис буквы «ХЛ» (пример: КГ-ХЛ).

В обозначение кабелей с нулевой жилой добавляется буква «н» (пример: КГн), кабелей с одной или двумя вспомогательными жилами (без жил заземления и нулевой) добавляется буква «в» (пример: КГв).

Пример обозначения: КГн - ХЛ 2х25+ 1х16 - кабель КГ с нулевой жилой в исполнении «ХЛ» с двумя основными жилами сечением 25 мм2.

Поскольку кабели КГ предназначены для интенсивной эксплуатации в широком диапазоне температур, в ТУ устанавливаются требования по конструкционным, электрическим и механическим параметрам как для новых кабелей, так и предельные нормы для кабелей в процессе эксплуатации.

Кабели КГ могут иметь от одной до пяти жил сечением от 0,75 мм2 до 120 мм2.

Диапазон сечений основных жил в зависимости от общего числа жил показан в таблице.

Число жилНоминальное сечение,мм 2
ОсновныхНулевых или заземленияВспомогательных
1--2,5-120
2 и 3--0,75 – 120
2 и 31-
2 и 3--2,5 – 70
2 и 3-22,5 – 70
4--1,0 - 95
5--1,0 – 25

 Сечения нулевых жил, жил заземления и вспомогательных в зависимости от сечения основных жил до 50 мм2 приведены ниже. По требованию потребителя допускаются другие сечения жилы заземления.

Основные жилы0,751,01,52,5461016253550
Нулевая жила0,751,01,52,52,54610161625
Жила заземления0,751,01,01,52,5466101016
Вспомогательная жила--1,51,52,5466101010

 Токопроводящие жилы должны быть скручены из отдельных медных проволок (для кабелей в тропическом исполнении из луженых) с диаметром единичной проволоки не более указанного в таблице.

Номинальное сечение жилы0,751,01,52,5461016253550
Максимальный диаметр отдельной проволоки0,210,210,260,260,310,310,410,410,4160,410,41

Резиновая изоляция должна отделяться от жилы без залипания, для чего между жилой и изоляцией может быть проложена синтетическая пленка.

Номинальные и минимальные значения радиальной толщины изоляции для кабелей сечением до 50 мм2 приведены в таблице.

Номинальное сечение,мм 2Номинальная толщина изоляции, ммМинимальная толщина изоляции, мм
0,75 – 1,50,80,62
2,50,90,71
4 и 61,00,8
10 и 161,20,98
25 и 351,41,16
501,61,34

Изолированные жилы должны иметь отличительную расцветку (предпочтительная приведена в таблице), при этом изоляция нулевых жил должна быть голубого цвета, а изоляция жил заземления должна быть желто-зеленой (допускается обозначение цифрой «0»). Расцветка должна быть непрерывной по длине, допускается окраска в виде продольной полосы шириной не менее 2 мм.

Число жилПредпочтительная схема расцветки изоляции жил
С жилой заземленияС нулевой жилой и без жилы заземления и нулевой жилы
3Желто-зеленый, голубой, коричневыйГолубой, черный, коричневый
4Желто-зеленый, голубой, черный коричневыйГолубой, черный, коричневый, черный или коричневый
5Желто-зеленый, голубой, черный коричневый, черный или коричневыйГолубой, черный, коричневый, черный или коричневый, черный или коричневый

Изолированные жилы должны быть скручены, причем допускается скрутка с попеременным изменением направления для кабелей с сечением основных жил 10 – 95 мм2.

Допускается производить скрутку жил с междужильным заполнением в виде жгутов из резины или синтетических нитей.

Оболочка должна быть наложена таким образом, чтобы она легко отделялась от изоляции жил. Для этого между изоляцией жил и оболочкой может быть проложена синтетическая пленка. Цвет оболочки – преимущественно черный. В одножильных кабелях допускается замена изоляции и оболочки изоляционно-защитной оболочкой, наложенной в один слой с толщиной не менее, чем удвоенная толщина изоляции. Номинальные и минимальные значения толщины оболочки наиболее распространенных сечений кабелей до 50 мм2 приведены в таблице.

Сечение кабеля, мм2Номинальная толщина оболочки, ммМинимальная толщина оболочки, мм
1х101,81,43
1х161,91,52
1х252,01,6
1х352,21,77
2х1,51,51,18
2х2,51,71,35
2х41,81,43
3х1,51,61,26
3х2,51,81,43
3х41,91,52
3х1,5+1х1,5 (4x1,5)1,71,35
3х2,5+1х1,51,91,52
3х4+1х2,52,01,6
3х6+1х42,11,69
3х10+1х63,32,71
3х16+1х63,52,88
3х25+1х103,83,13
3х35+1х104,43,64
3х50+1х164,83,98

Разность между максимальным и минимальным значениями наружного диаметра кабеля, измеренного в одном сечении (овальность) не должна превышать 15% наружного диаметра.

Условия монтажа и эксплуатации кабеля КГ

Кабель в обычном исполнении предназначен для эксплуатации при температуре окружающей среды от минус 40°С до плюс 50°С, в тропическом исполнении – от минус 10°С до плюс 55°С, в холодостойком исполнении – от минус 60°С до плюс 50°С. Может быть проложен без предварительного подогрева при температуре не ниже минус 40°С. Радиус изгиба при прокладке и эксплуатации должен быть не менее 8 наружных диаметров кабеля, растягивающие усилия не должны быть более 2 кгс на 1 мм2 суммарного сечения по меди всех жил. Срок службы – 4 года с момента изготовления кабеля.

Технические характеристики кабеля КГ

Электрическое сопротивление медных токопроводящих жил на постоянном токе для кабелей с сечением до 50 мм2 при поставке с предприятия-изготовителя должно быть не более указанного в таблице.

Номинальное сечение жилы0,751,01,52,5461016253550
Сопротивление жилы, Ом/км26,019,513,37,984,953,31,911,210,780,5540,386

В процессе хранения и эксплуатации электрическое сопротивление токопроводящих жил кабеля КГ не должно увеличиваться более, чем на 10% от указанного в таблице.

Электрическое сопротивление изоляции кабелей при поставке с предприятия-изготовителя, пересчитанное на 1 км длины при температуре 20°С должно составлять не менее 50 МОм, а в течение всего срока хранения и эксплуатации не снижаться менее 1 МОм. Готовые кабели должны выдерживать испытания переменным напряжением 2,5 кВ частотой 50 Гц в течение 5 мин.

Кабели должны выдерживать многократные перегибы (при сечении основных жил до 4 мм2– не менее 30000 перегибов, при сечении 6-16 мм2 – не менее 9000, при сечении 25-50 мм2 – не менее 6000).

Требования к упаковке кабеля КГ

Кабели могут поставляться на барабанах или в бухтах. Диаметр шейки барабана или внутренний диаметр бухты должен быть не меньше, чем 12 наружных диаметров кабеля.

Стандартные длины кабеля должны составлять не менее 150 м для сечений до 35 мм2 включительно и не менее 125 м для сечений от 50 мм2 и выше. В одной поставочной партии допускается определенный процент (не более 20) кабелей длиной не менее 20 м. Допускается намотка на барабан не более 5-ти отрезков кабеля. Длины кабеля при поставке в бухтах согласовываются между изготовителем и потребителем.

Требования к маркировке кабеля КГ

Кабели должны иметь маркировку в виде надписи, нанесенной на поверхность оболочки или в виде ленты под оболочкой кабеля по всей длине или в виде отличительной нити. Надпись, выполненная на поверхности оболочки или ленты должна содержать товарный знак или наименование предприятия-изготовителя и год изготовления кабеля. Кабели в холодостойком исполнении должны дополнительно маркироваться буквами «ХЛ». Маркировка в виде надписи может быть выполнена рельефно или печатным способом. Расстояние между надписями не должно превышать 550 мм на оболочке и 275 мм на ленте.

На щеке барабана или ярлыке, прикрепленном к бухте или барабану, должны быть указаны:


- товарный знак или наименование завода-изготовителя;

- условное обозначение кабеля (полное с указанием числа жил и сечения);
- длина каждого отрезка кабеля в метрах;
- масса брутто в килограммах (определяемая ориентировочно по расчету, исходя из фактической длины и расчетной массы);
- дата изготовления (год, месяц);
- номер барабана или бухты.

На ярлыке должен быть проставлен штамп технического контроля и знак соответствия сертификации.

Требования к условиям хранения кабеля КГ

Кабели могут храниться на упаковочной таре и в бухтах на открытых площадках и в помещениях в любых температурных условиях, которые оговорены в области применения, в пределах срока службы.

Массогабаритные параметры кабеля КГ

Ориентировочные наружные размеры и массы отдельных кабелей сечением до 50 мм2 для целей упаковки и транспортировки приведены в таблице. Приведенные значения могут отличаться для кабелей различных партий и производителей на 10% в меньшую или большую сторону.

Сечение кабеляЗначение наружного размера для целей упаковки и транспортировки, ммЗначение массы для целей упаковки и транспортировки, кг/км
1х1011,1230
1х1612,4310
1х2514,6450
1х3516,4590
2х1,59,4130
2х2,511,2190
2х413,5280
3х1,510,1160
3х2,512,0230
3х414,5350
3х1,5+1х1,5 (4x1,5)11,1200
3х2,5+1х1,513,2280
3х4+1х2,515,5400
3х6+1х418,0560
3х10+1х623,4950
3х16+1х627,61300
3х25+1х1033,11950
3х35+1х1036,52400
3х50+1х1642,43400

Токи нагрузки кабеля КГ

Максимально допустимые токи нагрузки при температуре окружающей среды 25°С для кабелей сечением до 50 мм2 указаны в таблице.

Номинальное сечение,мм2Допустимый ток нагрузки, А
С одной основной жилойС двумя основными жиламиС тремя основными жилами
0,75-2422
1,0-2824
1,5-3531
2,5594742
4896055
61157569
101449788
16189128116
25240162150
35298200180
50362245226

Доступные методы контроля качества кабеля КГ

Приведены методы контроля, которые, не являясь строго соответствующими ТУ, позволяют сделать предварительные выводы о качестве кабеля, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии кабеля ТУ может быть сделано только после проведения испытаний кабеля в специализированной лаборатории по строгим методикам и в объемах, указанных в технических условиях.

Визуальный осмотр
Могут быть проверены: число и расцветка жил, целостность изоляции и оболочки и возможность их разделения без повреждений.

Измерение конструкционных размеров
Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции и оболочки, диаметр проволок в жиле dпр. Расчет сечения жилы по формуле 0,785dпр2 N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 15%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил
Может быть проведено на готовом кабеле омметром с подходящим пределом измерения (для кабелей с небольшим сечением при нормальной длине в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км. Если кабель имеет скрученные жилы, полученные значения следует уменьшать в 1,02 раза. Особое внимание следует уделять хорошему контакту с измерительными проводами.

Купить кабель КГ-ХЛ вы можете обратившись в отдел продаж ООО «Элекон» по телефону (495) 514-22-22.

Мы осуществляем продажу и доставку кабеля, провода и электрики в Подольске, Москве и по России.

Вы получаете гарантию энерго- и электробезопасности при использовании нашей продукции.
