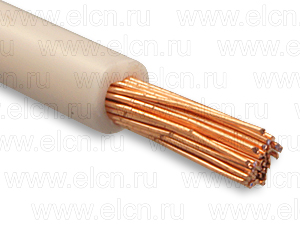

Провод ПуВ

Провод ПуВ

ПОДРОБНАЯ ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Назначение

Провод ПуВ предназначен для стационарной прокладки в закрытых помещениях и под навесом (при отсутствии прямого воздействия солнечного излучения и атмосферных осадков) в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 В (для сетей 450/750 В) частотой до 400 Гц или постоянное напряжение до 1000 В.

Провод ПуВ в нашем каталоге
Из 62 позиций ПуВ вы видите 5
Артикул Наименование Ед. изм. Цена в руб. с НДС
Имеется в наличии
Имеется изображение
Имеется описание
ПуВ-030 ПуВ-1,0 (ПВ1) белый км 5 010.00
Имеется в наличии
Имеется изображение
Имеется описание
ПуВ-040 ПуВ-1,5 (ПВ1) черный км 7 130.00
Имеется в наличии
Имеется изображение
Имеется описание
ПуВ-050 ПуВ-2,5 (ПВ1) красный км 11 820.00
Имеется в наличии
Имеется изображение
Имеется описание
ПуВ-060 ПуВ-4,0 (ПВ1) синий км 18 480.00
Имеется в наличии
Имеется изображение
Имеется описание
ПуВ-080 ПуВ-10,0 (ПВ1) желто-зеленый км 45 700.00
Выпускается по ГОСТ 6323-79.

Код ОКП 355113.

Подлежит обязательной сертификации в системе Госстандарта России.

Описание и конструкция провода ПуВ

ПуВ – провод с одной медной жилой, с изоляцией из ПВХ-пластиката, без оболочки.

Расшифровка обозначения:

отсутствие буквы «А» в начале – медная жила;
«Пу» - провод установочный;
«В» - изоляция из ПВХ-пластиката (винила), в том числе пониженной пожарной опасности и термостойкие;

Пример обозначения: провод ПуВ с жилой сечением 2,5 2 - ПуВ-2,5

Поскольку провода предназначены в основном для промышленного применения и рассчитаны на длительный срок службы, ГОСТ устанавливает жесткие требования к готовой продукции по конструкционным, электрическим и механическим параметрам. Значения отдельных параметров регламентируются также на период эксплуатации и хранения.

Диапазон выпускаемых сечений – от 0,5 до 95 мм 2 .

Жилы до 10 мм 2 включительно выполняются только монолитными, от 16 мм 2 и выше должны быть скрученными из отдельных проволок (число проволок: не менее 7 для сечений 16, 25 и 35 мм 2 ; не менее 19 для сечений 50, 70 и 95 мм 2 ).

Изоляция должна плотно прилегать к жиле и удаляться без повреждений жилы. Номинальные и минимальные значения радиальной толщины изоляции и максимальный наружный диаметр для проводов наиболее применяемых сечений до 50 мм 2 приведены в таблице.

Номинальное сечение,мм 2Номинальная толщина изоляции, ммМинимальная толщина изоляции, ммМаксимальный наружный диаметр, мм
0,750,60,442,6
1,00,70,532,8
1,50,70,533,1
2,50,80,623,9
40,80,624,4
60,80,624,9
101,00,86,4
161,00,88,0
251,20,989,8
351,20,9811,0
501,41,1613,0

Допускается повторение конфигурации токопроводящей жилы на поверхности изоляции в пределах допустимых отклонений.

Провода должны изготовляться различных цветов. Расцветка должна быть сплошная или выполнена нанесением двух продольных полос на изоляцию натурального цвета, расположенных диаметрально. Для одножильных проводов, используемых для целей заземления изоляция должна иметь сплошную желто-зеленую расцветку.

Цвет сплошной изоляции или продольных полос должен быть оговорен в заказе (буквы, указанные в таблице, добавляются при заказе к обозначению провода, например: ПуВ-2,5 Ж.

ОбозначениеЦвет
Белый, натуральный или серыйБ
Желтый или оранжевый или фиолетовыйЖ
Красный или розовыйК
Синий или голубойС
ЗеленыйЗ
КоричневыйКч
ЧерныйЧ
Желто-зеленыйЗ-Ж

 При отсутствии в заказе указания об определенном цвете, производитель поставляет провода по своему усмотрению, при этом допускается поставлять провода с изоляцией переходных и смешанных расцветок (обозначение «БЦ») в объеме не более 10% партии.

Условия монтажа и эксплуатации провода ПуВ

Эксплуатация допускается при температуре окружающей среды от минус 50°С до температуры, при которой нагрев жил не превысит плюс 70°С. Монтаж должен производится при температуре не ниже минус 50°С. Минимальный радиус изгиба при прокладке – 10 наружных диаметров. Не распространяет горение при одиночной прокладке. Срок службы – не менее 15 лет.

Технические характеристики провода ПуВ

Электрическое сопротивление токопроводящих жил на постоянном токе для проводов сечением до 50 мм2 при приемке и поставке должно быть не более указанного в таблице.

Номинальное сечение жилы , мм20,751,01,52,5461016253550
Сопротивление медной жилы, Ом/км24,518,112,17,414,613,081,831,150,7270,5240,387

На период эксплуатации и хранения допускается увеличение указанных значений сопротивления жил на 20%.

Электрическое сопротивление изоляции на 1 км длины при температуре 20°С должно быть не менее 1 МОм при приемке и поставке и не менее 0,01 МОм на период эксплуатации и хранения.

Готовые провода при приемке и поставке должны выдерживать при погружении в воду без предварительной выдержки в ней испытания переменным напряжением 2000 В частотой 50 Гц в течение 5 мин, приложенным между жилой и водой (на период эксплуатации и хранения – 1000 В при тех же условиях).

Провода должны выдерживать навивание при температуре минус 15°С на цилиндр (барабан) диаметром, равным 5 наружным диаметрам провода (на специальной установке непосредственно в холодильной камере).

Требования к упаковке провода ПуВ

Провода должны поставляться в бухтах или на барабанах. Диаметр бухты или диаметр шейки барабана не регламентируется, но не должен быть меньше, чем 20 наружных диаметров провода.

Строительная длина должна быть не менее 100 м. В одной поставочной партии допускается не более 10% проводов длиной не менее 20 м.

Требования к маркировке провода ПуВ

Провода должны иметь обозначение предприятия-изготовителя и обозначение провода, которое должно быть выполнено в виде непрерывной маркировки на поверхности изоляции. Маркировка может быть напечатана, нанесена рельефно или выштампована на поверхности провода. Расстояние от окончания маркировки до начала следующей не должно превышать 500 мм. Допускается маркировка проводов сечением до 6 мм 2 в виде отличительной нити или цветных полос или сплошной риски.

На ярлыке, прикрепленном к бухте или барабану, или на щеке барабана должны быть указаны:

- товарный знак завода-изготовителя;
- условное обозначение провода (полное с указанием числа жил и сечения);
- длина в метрах;
- масса брутто (для барабанов) в килограммах;
- дата изготовления (год, месяц);
- обозначение ГОСТа.

На ярлыке должен быть проставлен штамп технического контроля и знак соответствия сертификации.

Для проводов, поставляемых на барабане, на ярлыке, прикрепленном к бухте или барабану, или на щеке барабана должны быть указаны число отрезков и их длина через знак плюс от верхнего до нижнего слоев в метрах.

Требования к условиям хранения провода ПуВ

По условиям климатического исполнения провода должны храниться в закрытых помещениях.

Массогабаритные параметры провода ПуВ

Ориентировочные массы наиболее распространенных сечений проводов для целей упаковки и транспортировки приведены в таблице. Приведенные значения могут отличаться для проводов различных партий и производителей на 10% в меньшую или большую сторону.

СечениеЗначение массы для целей упаковки и транспортировки, кг/км
0,7510,5
1,013,5
1,520
2,530
445
665
10108
16172
25274
35366
50490

Токи нагрузки провода ПуВ

Допустимые токи нагрузки для проводов в ГОСТе не регламентируются. В соответствии с ПУЭ можно для любых способов прокладки рекомендовать для одиночно расположенных проводов не превышать токов нагрузки, указанных в таблице.

Номинальное сечение жилы , мм2Допустимый ток нагрузки, А
0,7515
1,017
1,523
2,530
441
650
1080
16100
25140
35170
50215

Доступные методы контроля качества ПуВ

Приведены методы контроля, которые, не являясь строго соответствующими ГОСТ, позволяют сделать предварительные выводы о качестве провода, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии провода ГОСТ может быть сделано только после проведения испытаний провода в специализированной лаборатории по строгим методикам и в объемах, указанных в ГОСТ.

Визуальный осмотр.
Могут быть проверены: маркировка, число проволок в жиле, расцветка и целостность изоляции.

Измерение конструкционных размеров
Могут быть проверены с помощью подходящих измерительных инструментов толщина изоляции и наружный диаметр. Измерение диаметра проволоки dпр и расчет сечения жилы по формуле 0,785dпр 2 N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил
Может быть проведено на готовом проводе омметром с подходящим пределом измерения (при небольшом сечении и нормальной длине провода в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км. Особое внимание следует уделять хорошему контакту с измерительными проводами.



Купить провод ПуВ вы можете обратившись в отдел продаж ООО «Элекон» по телефону (495) 514-22-22.
Мы осуществляем продажу и доставку кабеля, провода и электрики в Подольске, Москве и по России.
Вы получаете гарантию энерго- и электробезопасности при использовании нашей продукции.
