Шнур телефонный ШТЛ

Шнур телефонный ШТЛ

ПОДРОБНАЯ ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Назначение

ШТЛ – шнур телефонный линейный предназначен для соединения телефонных розеток с телефонными аппаратами.

Код ОКП 357812.

Выпускается по ТУ 16.505.268-76.

Шнур телефонный ШТЛ в нашем каталоге
Из 5 позиций ШТЛ вы видите 5
Артикул Наименование Ед. изм. Цена в руб. с НДС
Имеется в наличии
Имеется изображение
Имеется описание
EL-260-0210 ШТЛ-2 белый cca м 1.26
Имеется в наличии
Имеется изображение
Имеется описание
ШТЛ-021 ШТЛ-2 черный м 2.65
Имеется в наличии
Имеется изображение
Имеется описание
ШТЛ-030 ШТЛ-3 черный м 3.71
Имеется в наличии
Имеется изображение
Имеется описание
ШТЛ-040ч ШТЛ-4 черный м 4.68
Ожидается поступление
Имеется изображение
Имеется описание
ШТЛ-050ч ШТЛ-4х0,12 черный м 5.95

Описание и конструкция шнура ШТЛ

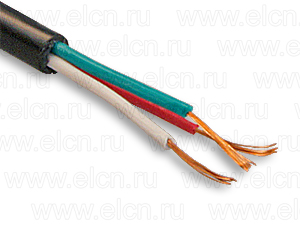

ШТЛ – шнур телефонный линейный с медными жилами, с изоляцией и оболочкой из ПВХ-пластиката.

Расшифровка обозначения:

«Ш» - шнур;
«Т» - телефонный;
«Л» - линейный.

Пример обозначения: ШТЛ-2 - шнур ШТЛ с двумя жилами:

Токопроводящие жилы должны иметь сечение 0,12 мм2 и быть скручены из медных проволок диаметром не менее 0,16 мм. Число изолированных жил – от 2 до 7.

Номинальная толщина изоляции из ПВХ-пластиката составляет 0,3 мм, минимальная 0,2 мм.

Диаметр изолированных должен составлять 1,05±0,2 мм.

Изолированные жилы могут быть скручены или уложены параллельно. Цвета изолированных жил указаны в таблице.

Число жилЦвета изоляции жил
2Белый, красный
3Белый, красный, зеленый
4Белый, красный, зеленый, желтый
5Белый, красный, зеленый, желтый, коричневый
6Белый, красный, красный, зеленый, желтый, коричневый
7Белый, красный, красный, зеленый, желтый, коричневый,черный

Толщина оболочки из ПВХ-пластиката должна составлять 0,6±0,1 мм.

Значения максимального наружного диаметра указаны в таблице.

Число жилЦвета изоляции жил
23,6
33,8
44,1
54,4
64,8
74,8

Цвет изоляции должен быть оговорен в заказе по обозначению указанному в таблице.

ЦветОбозначение
Черный Ч
Белый Б
СерыйСр
Красный К
СинийС
ЗеленыйЗ
КоричневыйКч
ГолубойГ
Слоновая костьСк

Условия монтажа и эксплуатации шнура ШТЛ

Эксплуатация провода допускается при температуре окружающей среды от минус 10°С до плюс 55°С. Не распространяет горение при одиночной прокладке. Срок службы – не менее 12 лет..

Технические характеристики шнура ШТЛ

Электрическое сопротивление токопроводящих жил на постоянном токе должно быть не более 165 Ом/км.

Электрическое сопротивление изоляции на 1 км длины при температуре 20°С должно быть не менее 2,5 МОм.

Шнуры должны выдерживать испытания переменным напряжением 500 В частотой 50 Гц в течение 1 мин.

Шнуры должны выдерживать не менее 5000 перегибов.

Разрывное усилие должно быть не менее 3 кг.

Требования к упаковкешнура ШТЛ

Шнуры должны поставляться в бухтах.

Строительная длина должна быть не менее 25 м.

Требования к маркировке шнура ШТЛ

На ярлыке, прикрепленном к бухте или барабану, или на щеке барабана должны быть указаны:

- товарный знак завода-изготовителя;
- условное обозначение шнура;
- длина в метрах;
- дата изготовления (год, месяц);
- обозначение ТУ;
- штамп ОТК.

Требования к условиям хранения шнура ШТЛ

По условиям климатического исполнения шнуры могут храниться в отапливаемых складах при температуре от плюс 5°С до плюс 40°С.

Массогабаритные параметры шнура ШТЛ

Ориентировочные массы шнуров для целей упаковки и транспортировки приведены в таблице. Приведенные значения могут отличаться для проводов различных партий и производителей на 15% в меньшую или большую сторону.

Число жилЗначение массы для целей упаковки и транспортировки, кг/км
211,5
314
417
520
623
725

Доступные методы контроля качества шнура ШТЛ

Приведены методы контроля, которые, не являясь строго соответствующими ТУ, позволяют сделать предварительные выводы о качестве шнура, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии шнура ТУ может быть сделано только после проведения испытаний шнура в специализированной лаборатории по строгим методикам и в объемах, указанных в ТУ.

Визуальный осмотр.
Могут быть проверены: число жил, число проволок в жиле, расцветка изоляции жил, целостность изоляции и оболочки.

Измерение конструкционных размеров.
Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции, толщина оболочки и наружный диаметр. Измерение диаметра проволоки dпр и расчет сечения жилы по формуле 0,785dпр2 N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил.
Может быть проведено на готовом шнуре омметром с подходящим пределом измерения и пересчитано на длину 1км. Особое внимание следует уделять хорошему контакту с измерительными проводами.

Испытание на разрыв.
Если подвесить груз в 3 кг на шнуре, он не должен разорваться.
