СОСТАВ ОКЛайн-25

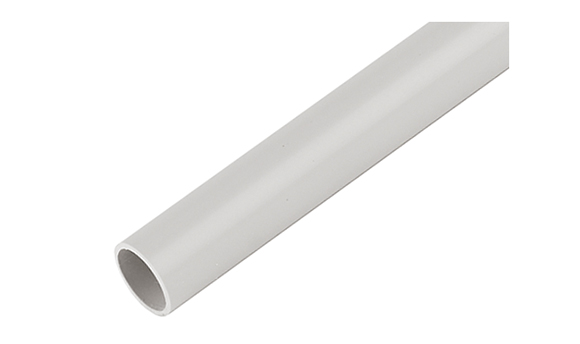

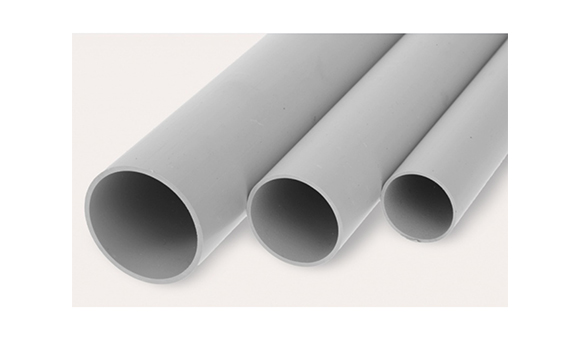

Трубы гладкие жесткие из самозатухающего ПВХ | ТУ 3464-005-18669258-2015
Производитель: ЗАО "Рувинил".
Трубы гладкие жёсткие из самозатухающего ПВХ сочетают в себе механическую прочность, устойчивость к внешним воздействиям и не подверженность горению.
Основные преимущества гладких жестких труб из самозатухающего ПВХ:
- благодаря внутренним гладким стенкам облегчённая прокладка проводки и электрического кабеля;
- благодаря утолщенным стенкам имеет климатическое исполнение УХЛ-2;
- диапазон рабочих температур от -60 до +40 ºС;
- для монтажа на открытом воздухе под навесом или в помещении, где условия такие же, как на открытом воздухе, за исключением солнечных лучей и атмосферных осадков.
Продукция соответствует нормам пожарной безопасности (Технический регламент о требованиях пожарной безопасности ФЗ 123).
Аксессуары для монтажа ОКЛ на базе гладких жестких труб
Производитель: ЗАО "Рувинил".
В состав ОКЛ включены все необходимые аксессуары в безгалогенном HF исполнении, предназначенные для крепления и соединения труб в систему.
В состав ОКЛ включены все необходимые аксессуары в безгалогенном HF исполнении, предназначенные для крепления и соединения труб в систему.

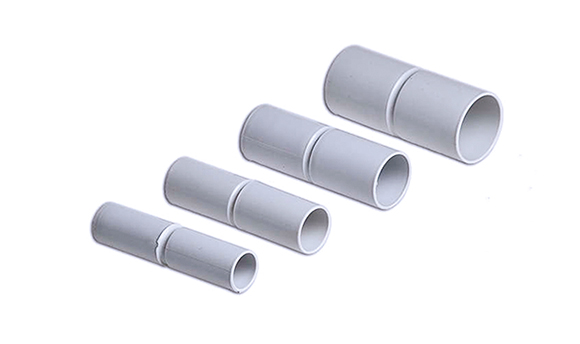

- Муфта для гофрированной трубы безгалогенная. Выполнена из полипропилена. Предназначена для соединения гофрированных труб. Класс защиты IP40. Муфта является стыковочным элементом на стык двух гофрированных труб одного диаметра.

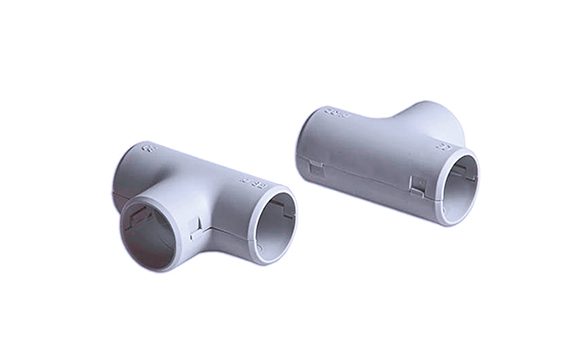

- Тройники соединительные для труб разъёмные для соединения трёх труб одного диаметра.

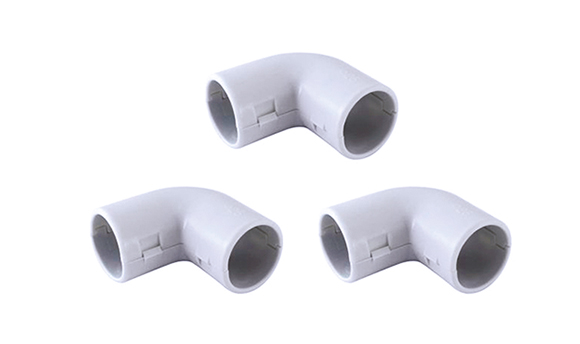

- Углы 90 градусов соединительные для труб для соединения труб одного диаметра под углом 90°.

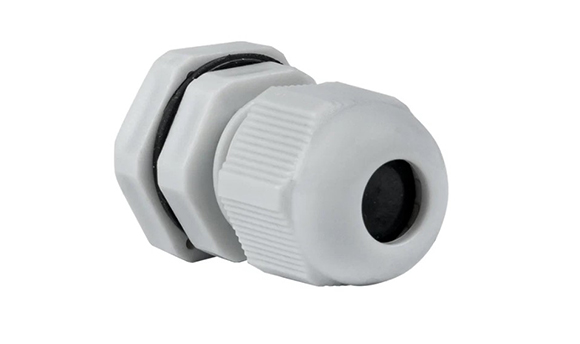

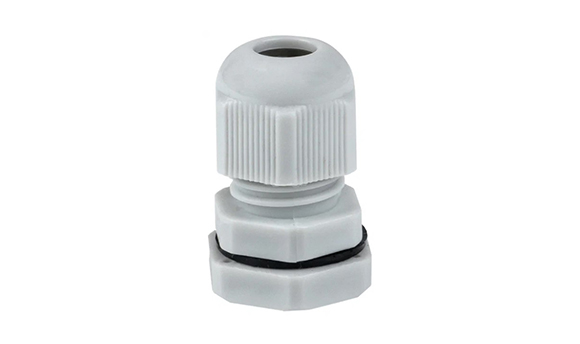

- Кабельные вводы (гермовводы) предназначены для герметичного ввода-вывода кабелей и проводов в корпусах щитового электрооборудования, а также для защиты проводов от механических повреждений внутри распаячной коробки и от проникновения пыли и влаги.

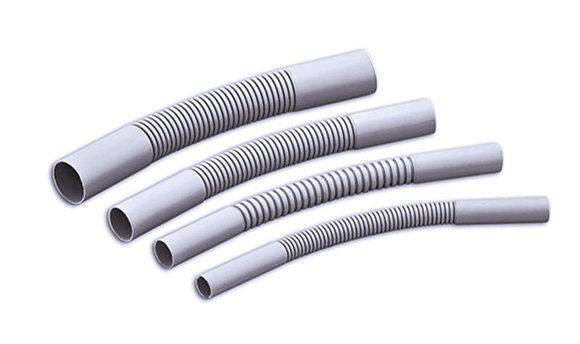

- Повороты гибкие гофрированные для соединения гладких жестких труб одного диаметра.

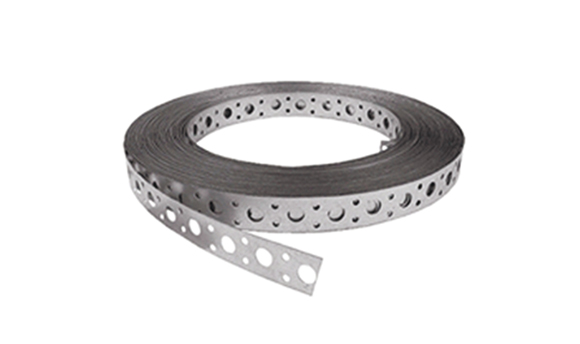

Элементы крепления для монтажа ОКЛ на базе гладких жестких труб
Производитель: ЗАО "Рувинил".
Используются для крепления гофрированных труб при прокладке электропроводки по стенам, потолкам, балкам и другим поверхностям.

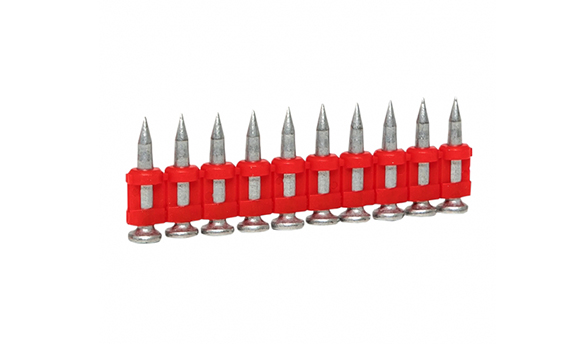

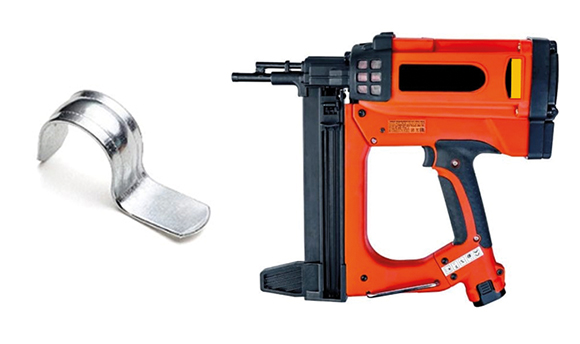

- Скобы металлические однолапковые и двухлапковые для монтажного газового пистолета применяются в комплекте с коваными гвоздями и позволяют ускорить монтаж кабельных линий. Могут использоваться с любым из газовых пистолетов представленных на нашем рынке.

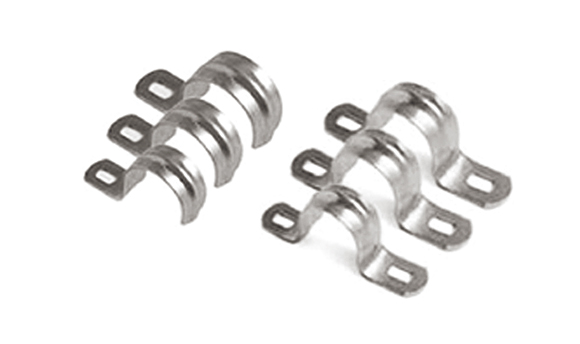

- Скобы оцинкованные однолапковые из стали.
- Скобы оцинкованные двухлапковые из стали.

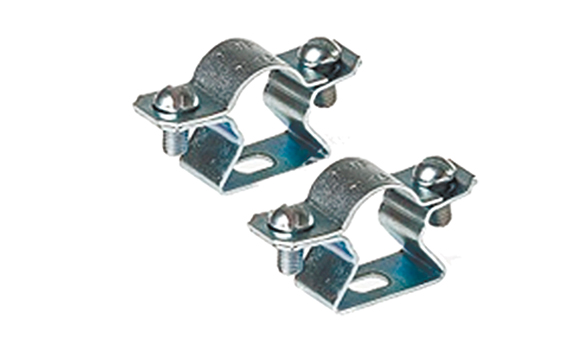

- Скобы дистанционные.
Дюбели и анкеры

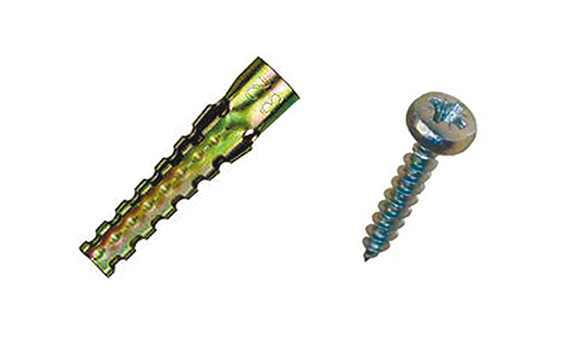

- Дюбель металлический универсальный с саморезом применяется для крепления элементов ОКЛ к основанию из газобетона.

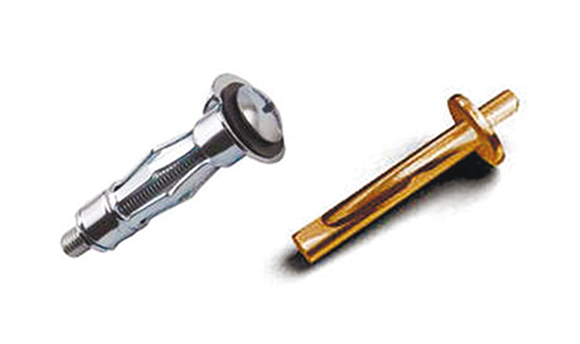

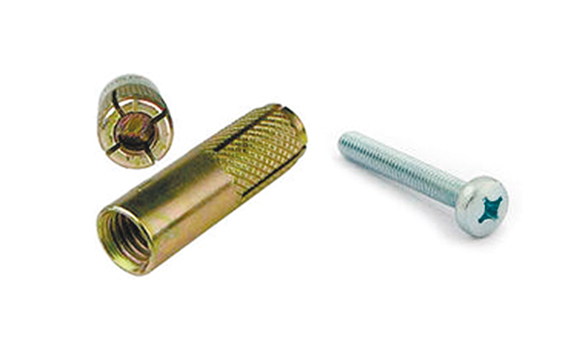

- Анкер латунный забивной цанга с винтом применяется для крепления элементов ОКЛ к основанию из твердого бетона, полнотелого кирпича, естественного камня.
- Анкер-клин применяется для крепления элементов ОКЛ к твердым и плотным основаниям.

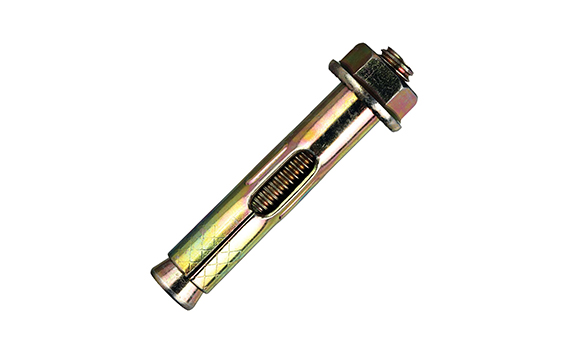

- Анкерный болт с гайкой для крепления к основанию из твердого бетона, полнотелого кирпича, естественного камня.
- Дюбель типа «молли» применяется для крепления элементов ОКЛ к тонкостенным несущим основаниям.
ЗАПРЕЩАЕТСЯ использование металлических крепежных элементов, изготовленных из прессованных материалов и легкоплавких сплавов.
Огнестойкие распаячные коробки | ТУ 3464-012-18669258-2004
Производитель: ЗАО "Рувинил".
Огнестойкие распаячные коробки предназначены для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий. Рекомендуются в качестве системы повышения живучести конструкций ОКЛ (соответствуют DIN 4102 часть 12 в сочетании с пожаростойким кабелем).
Новая распределительная коробка улучшенной серии "ТУСО" (арт.67240) производится методом двухкомпонентного литья и имеет мембранные вводы. Для ввода кабеля не требуется использование дополнительных инструментов, что в разы повышает скорость и качество монтажа.
Характеристики:
В зависимости от типоразмеров огнестойкие распаячные коробки комплектуются различными видами соединительных клеммников на 3, 6, 9, 10 полюсов из огнестойкой керамики.
Клеммники надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Обеспечивают надежное соединение и работоспособность кабельной линии при температурах до 10000С.
Характеристики:
Материал: огнестойкая керамика до 12000С;
Материал клемм: сталь;
Тип: 2, 3, 4, 5 полюсные.
Огнестойкие распаячные коробки предназначены для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий. Рекомендуются в качестве системы повышения живучести конструкций ОКЛ (соответствуют DIN 4102 часть 12 в сочетании с пожаростойким кабелем).
Новая распределительная коробка улучшенной серии "ТУСО" (арт.67240) производится методом двухкомпонентного литья и имеет мембранные вводы. Для ввода кабеля не требуется использование дополнительных инструментов, что в разы повышает скорость и качество монтажа.
Характеристики:
- Материал: безгалогенный (HF) АБС-пластик, ПП, ПА;
- Цвет: RAL 2003;
- Степень защиты IP: 55, IP 65;
- Климатическое исполнение: УХЛ-2 для монтажа внутри помещений / для защищенной установки на улице;
- Ударопрочность: IK07 (2 Дж);
- Номинальное напряжение AC/DC: 600В;
- Предельно допустимая нагрузка: 65A.
Соединительные клеммные колодки:
Соединительные клеммные колодки выполнены из огнестойкой керамики. Стойка клеммника изготовлена из металла, крепится к несущей поверхности.В зависимости от типоразмеров огнестойкие распаячные коробки комплектуются различными видами соединительных клеммников на 3, 6, 9, 10 полюсов из огнестойкой керамики.
Клеммники надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Обеспечивают надежное соединение и работоспособность кабельной линии при температурах до 10000С.
Характеристики:
Материал: огнестойкая керамика до 12000С;
Материал клемм: сталь;
Тип: 2, 3, 4, 5 полюсные.
Огнестойкие кабели для ОКЛайн-25
Кабели огнестойкие – это кабели, предназначенные для применения в составе ОКЛ и имеющие следующие нормированные показатели по параметрам пожарной опасности:
ТУ на кабели: ТУ 3500-008-41580618-2014, ТУ 3500-011-41580618-2015.
Время сохранения работоспособности (предел огнестойкости) кабеля в составе ОКЛайн-25: 16 мин (Е15).
- нераспространение горения (не позволяют распространяться огню и самопроизвольно гаснут после удаления источника тепла);
- дымовыделение при горении и тлении (низкое дымовыделение с низкой токсичностью продуктов горения);
- коррозионная активность продуктов горения (отсутствие в продуктах горения веществ галогеновой группы (фтор, хлор, бром) и производных кислот);
- огнестойкость (способность сохранять работоспособность в условиях пожара в течение определенного времени).
Для марки ОКЛайн-25 используются кабели:
- Огнестойкие кабели марок ВВГнг(А)-FRLS, ВВГ-Пнг(А)-FRLS, ВВГ-Пнг(А)-FRLSLTx, ВВГнг(А)-FRLSLTx
на номинальное напряжение 0,66 и 1,0 кВ изготавливаемые по ТУ 3500-008-41580618-2014, - огнестойкие кабели не содержащие галогенов, марок ППГнг(А)-FRHF, ППГ-Пнг(А)-FRHF,
на номинальное напряжение 0,66 и 1,0 кВ изготавливаемые по ТУ 3500-011-41580618-2015.
ТУ на кабели: ТУ 3500-008-41580618-2014, ТУ 3500-011-41580618-2015.
Время сохранения работоспособности (предел огнестойкости) кабеля в составе ОКЛайн-25: 16 мин (Е15).
примеры монтажа ОКЛайн-25

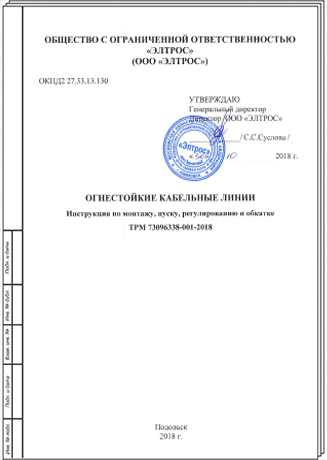

Примеры монтажа ОКЛ на базе гладких жестких труб из самозатухающего ПВХ представлены в Инструкции по монтажу, пуску, регулированию и обкатке ТРМ 73096338-001-2018.
инструкция по монтажу ELTROS OKLine
Для правильного проектирования и монтажа огнестойких кабельных линий ELTROS OKLine разработаны инструкции по монтажу, пуску, регулированию и обкатке.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-001-2018 для силовых электрических систем с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", огнестойких кабелей производства ООО "Кабельный завод "Алюр" и ООО "Кабельный завод "Эксперт-кабель".
Данная инструкция выдается по запросу.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-001-2018 для силовых электрических систем с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", огнестойких кабелей производства ООО "Кабельный завод "Алюр" и ООО "Кабельный завод "Эксперт-кабель".
Данная инструкция выдается по запросу.
Только правильный выбор кабеленесущих систем и крепежных элементов ОКЛ, определение нагрузки систем, соблюдение расстояния между точками крепления и правильная укладка кабеля в строгом соответствии с требованиями Инструкций по проектированию и монтажу ОКЛ ELTROS OKLine гарантируют заявленное время работоспособности ОКЛ в условиях пожара!
варианты выполнения ОКЛайн-25
В данной марке ОКЛ кабель прокладывается в гладких жестких трубах из самозатухающего ПВХ с аксессуарами и огнестойкими элементами крепления, огнестойкими распаячными коробками производства ЗАО "Рувинил".
документы и материалы ОКЛайн-25
Как заказать ОКЛ ELTROS OKLINE
Для получения спецификации заказа (типов, марок, наименований, обозначений и количества элементов) ОКЛ ELTROS OKLine Вам достаточно обратиться к нашим техническим специалистам, которые проконсультируют Вас по всем вопросам.
