ОКЛайн-33

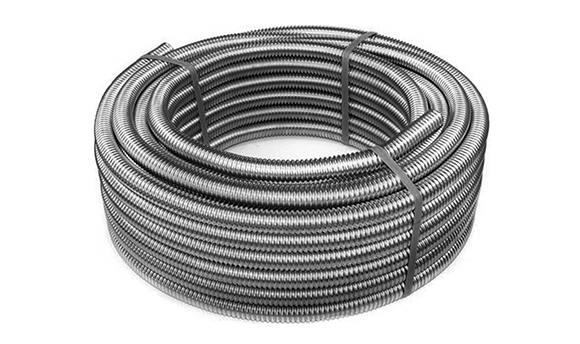

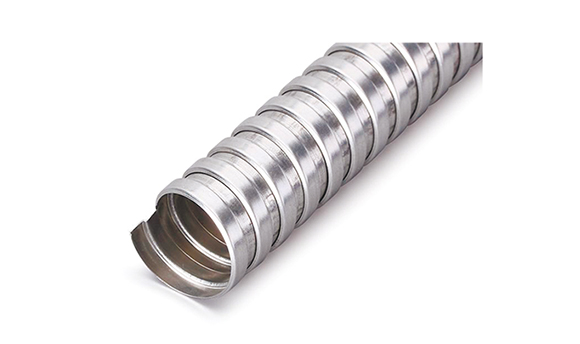

Металлорукав типа РЗ-Ц применяется для монтажа коммуникационных сетей. Он позволяет обеспечить защиту кабелей, линий связи и других линий, предохраняя их от механических повреждений, позволяет выдерживать высокие нагрузки динамического и статического характера и обеспечивает пожарную безопасность кабельных линий.

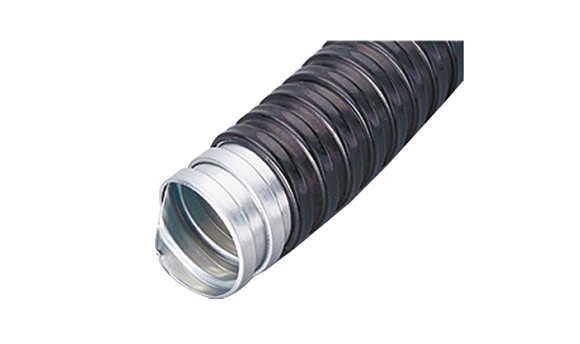

Металлорукав типа РЗ-Ц-ПВХ – это гибкий трубопровод, в изготовлении которого использовалась оцинкованная лента из стали в ПВХ изоляции. Основная задача данного оборудования заключается в защите от механических повреждений линий связи, разных проводниковых коммуникаций, а также электротехнических кабелей.
Сфера использования металлорукава достаточно широка. Он может быть применен как для открытого, так и для скрытого монтажа внутри и вне помещений, идеально подходит для монтажа кабелей в офисах, подсобных помещениях, а также на складах. РЗ-Ц-ПВХ используется в современных системах кондиционирования, местной вытяжной вентиляции, обогрева, при оснащении устройств подъемно-транспортного типа и пр.
Кабели, которые используются вместе с металлорукавом, надежно защищены от перегиба, порезов, вытягивания, порчи грызунами, а также от других факторов негативного воздействия окружающей среды. Кроме того, металлический рукав обеспечивает эффективную пожаробезопасность оборудования.
Материал: Р3-Ц:
- стальная оцинкованная лента
- Р3-Ц-ПВХ: стальная оцинкованная лента в ПВХ оболочке (цвет черный)
Степень защиты:
- Р3-Ц: IP 40
- Р3-Ц-ПВХ: IP 65
Температура монтажа:
- Р3-Ц: от -40ºС до +100ºС
- Р3-Ц-ПВХ: от -5ºС до +60ºС, допускается проведение монтажных работ при температуре 90ºС
Диапазон рабочих температур:
- Р3-Ц: от -40ºС до +100ºС
- Р3-Ц-ПВХ: от -25ºС до +60ºС
Огнестойкость:
- Не поддерживает горение.
Производитель: ЗАО "Рувинил".
Аксессуары для металлорукава типов РЗ-Ц и РЗ-Ц-ПВХ предназначены для соединения двух отрезков металлорукава, закрепления металлорукава в распаячных коробках, для соединения с электротехнической трубой.
Технические характеристики:
- Материал: cплав цинка;
- Цвет: серебристый;
- Температура эксплуатации: от −25°С до +90°С.

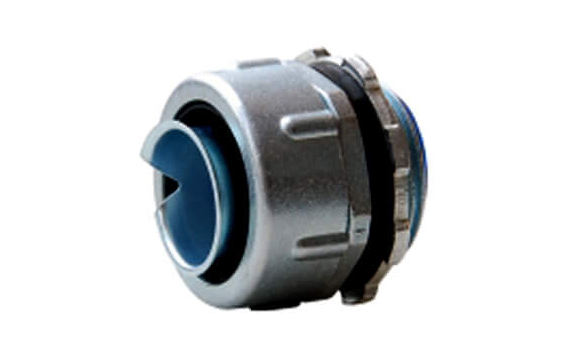

Состоит из царапающей заземляющей гайки, уплотнителей, корпуса, оконцевателя и накидной гайки. Муфта вводная имеет трубную цилиндрическую резьбу — G. Степень защиты IP 54.

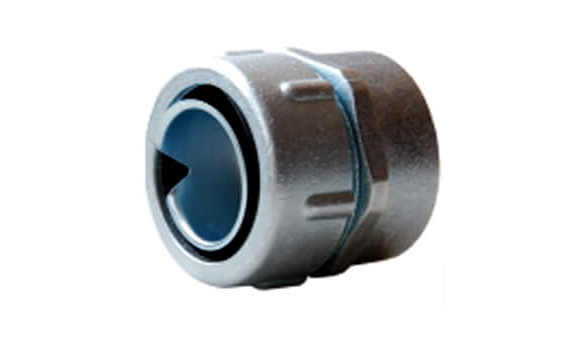

Муфта вводная с внутренней резьбой типа МВв - предназначена для присоединения металлорукава Р3-Ц, Р3-Ц-ПВХ к электротехнической трубе путем навинчивания. Состоит из корпуса, оконцевателя, уплотнителя и накидной гайки.
Также применима для соединения отрезков металлорукава путем стыковки с ответным элементом — муфтой вводной с наружной резьбой. Муфта вводная с внутренней резьбой имеет трубную цилиндрическую резьбу — G.Степень защиты IP 54.

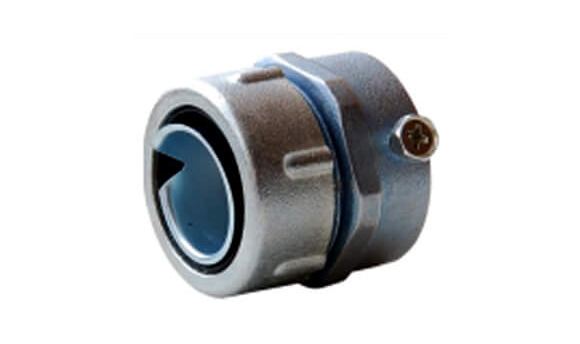

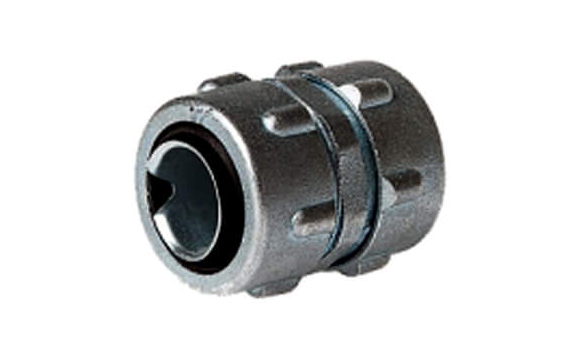

Муфта трубная типа МТ - предназначена для соединения металлорукава Р3-Ц, Р3-Ц-ПВХ с электротехнической трубой. Состоит из корпуса, оконцевателя, уплотнителя и накидной гайки. Муфта трубная имеет трубную цилиндрическую резьбу — G, IP 54.Муфта соединительная типа МС - предназначена для соединения двух отрезков металлорукава.
Производитель: ЗАО "Рувинил".
Используются для крепления металлорукава типов РЗ-Ц и РЗ-Ц-ПВХ при прокладке электропроводки по стенам, потолкам, балкам и другим поверхностям.

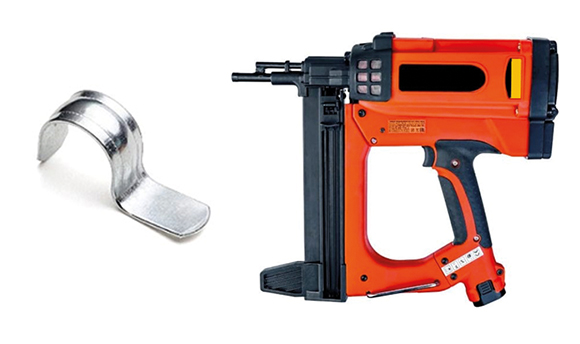

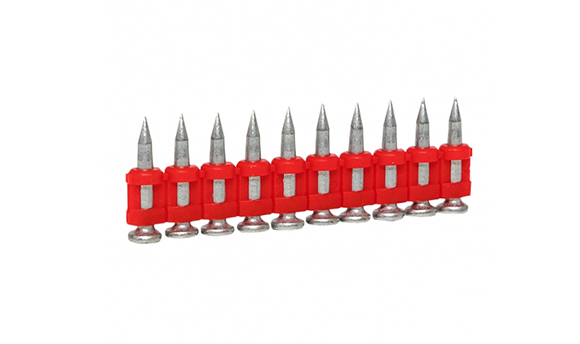

- Скобы металлические однолапковые и двухлапковые для монтажного газового пистолета применяются в комплекте с коваными гвоздями и позволяют ускорить монтаж кабельных линий. Могут использоваться с любым из газовых пистолетов представленных на нашем рынке.

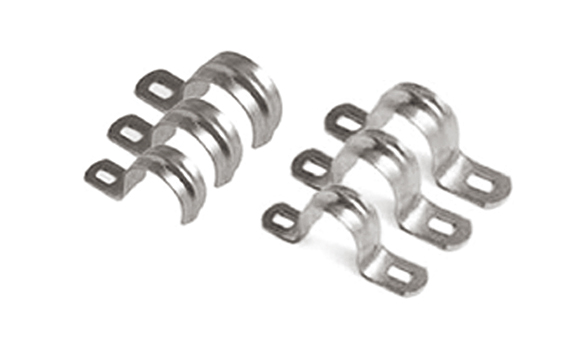

- Скобы оцинкованные однолапковые из стали.
- Скобы оцинкованные двухлапковые из стали.

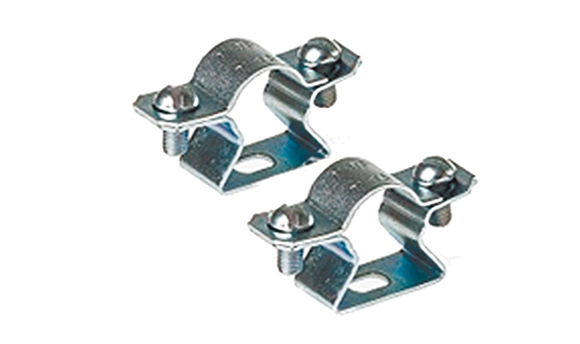

- Скобы дистанционные.

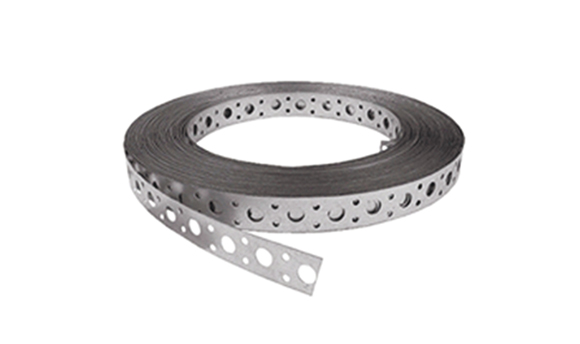

- Лента монтажная перфорированная металлическая.
Дюбели и анкеры

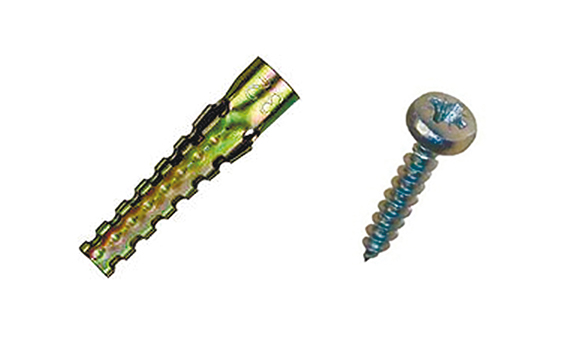

- Дюбель металлический универсальный с саморезом применяется для крепления элементов ОКЛ к основанию из газобетона.

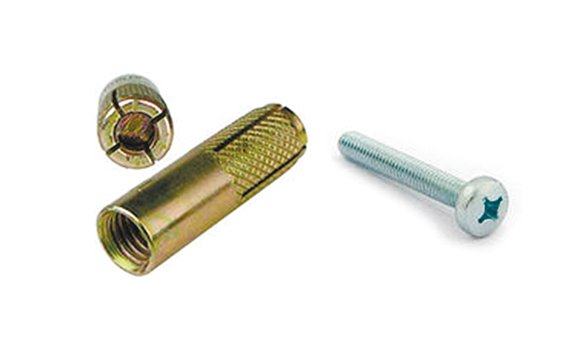

- Анкер латунный забивной цанга с винтом применяется для крепления элементов ОКЛ к основанию из твердого бетона, полнотелого кирпича, естественного камня.

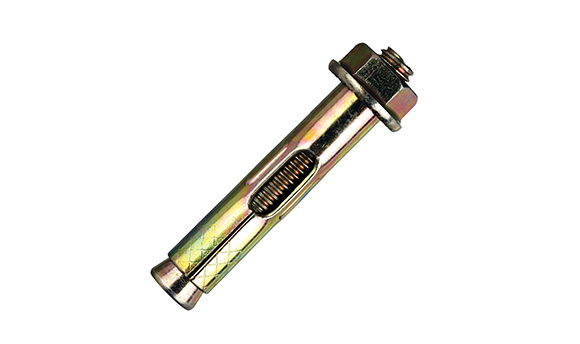

- Анкерный болт с гайкой для крепления к основанию из твердого бетона, полнотелого кирпича, естественного камня.
- Анкер-клин применяется для крепления элементов ОКЛ к твердым и плотным основаниям.

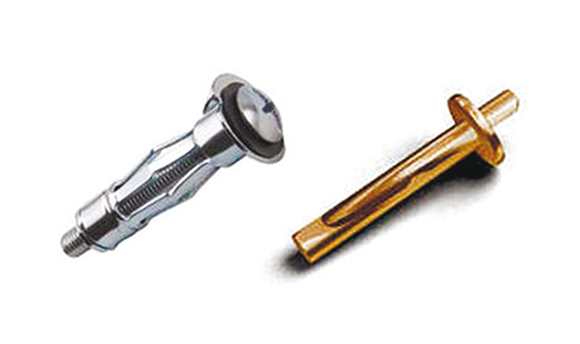

- Дюбель типа «молли» применяется для крепления элементов ОКЛ к тонкостенным несущим основаниям.
ЗАПРЕЩАЕТСЯ использование металлических крепежных элементов, изготовленных из прессованных материалов и легкоплавких сплавов.
Огнестойкие распаячные коробки предназначены для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий. Рекомендуются в качестве системы повышения живучести конструкций ОКЛ (соответствуют DIN 4102 часть 12 в сочетании с пожаростойким кабелем).
Новая распределительная коробка улучшенной серии "ТУСО" (арт.67240) производится методом двухкомпонентного литья и имеет мембранные вводы. Для ввода кабеля не требуется использование дополнительных инструментов, что в разы повышает скорость и качество монтажа.
Характеристики:
- Материал: безгалогенный (HF) АБС-пластик, ПП, ПА;
- Цвет: RAL 2003;
- Степень защиты IP: 55, IP 65;
- Климатическое исполнение: УХЛ-2 для монтажа внутри помещений / для защищенной установки на улице;
- Ударопрочность: IK07 (2 Дж);
- Номинальное напряжение AC/DC: 600В;
- Предельно допустимая нагрузка: 65A.
Соединительные клеммные колодки:
Соединительные клеммные колодки выполнены из огнестойкой керамики. Стойка клеммника изготовлена из металла, крепится к несущей поверхности.В зависимости от типоразмеров огнестойкие распаячные коробки комплектуются различными видами соединительных клеммников на 3, 6, 9, 10 полюсов из огнестойкой керамики.
Клеммники надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Обеспечивают надежное соединение и работоспособность кабельной линии при температурах до 10000С.
Характеристики:
Материал: огнестойкая керамика до 12000С;
Материал клемм: сталь;
Тип: 2, 3, 4, 5 полюсные.
- нераспространение горения (не позволяют распространяться огню и самопроизвольно гаснут после удаления источника тепла);
- дымовыделение при горении и тлении (низкое дымовыделение с низкой токсичностью продуктов горения);
- коррозионная активность продуктов горения (отсутствие в продуктах горения веществ галогеновой группы (фтор, хлор, бром) и производных кислот);
- огнестойкость (способность сохранять работоспособность в условиях пожара в течение определенного времени).
Для марки ОКЛайн-33 используются кабели:
- Огнестойкие кабели марок ВВГнг(А)-FRLS, ВВГ-Пнг(А)-FRLS, ВВГ-Пнг(А)-FRLSLTx, ВВГнг(А)-FRLSLTx,
на номинальное напряжение 0,66 и 1,0 кВ изготавливаемые по ТУ 3500-008-41580618-2014, - огнестойкие кабели не содержащие галогенов, марок ППГнг(А)-FRHF, ППГ-Пнг(А)-FRHF,
на номинальное напряжение 0,66 и 1,0 кВ изготавливаемые по ТУ 3500-011-41580618-2015.
ТУ на кабели: ТУ 3500-008-41580618-2014, ТУ 3500-011-41580618-2015.
Время сохранения работоспособности (предел огнестойкости) кабеля в составе ОКЛайн-33: 15 мин (Е15).
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-001-2018 для силовых электрических систем с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", огнестойких кабелей производства ООО "Кабельный завод "Алюр" и ООО "Кабельный завод "Эксперт-кабель".
Данная инструкция выдается по запросу.
