Провод соединительный ПРС

Провод соединительный ПРС

ПОДРОБНАЯ ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Назначение

Провод соединительный ПРС предназначен для присоединения электрических машин и приборов бытового и аналогичного назначения, в том числе электронагревательных, к электрическим сетям на номинальное переменное напряжение до 380 В для систем 380/660 В.

Выпускается по ГОСТ 7399-97.

Провод соединительный ПРС в нашем каталоге
Из 5 позиций ПРС вы видите 3
Артикул Наименование Ед. изм. Цена в руб. с НДС
Ожидается поступление
Имеется изображение
Имеется описание
ПРС-010 ПРС 2х0,75 м 15.10
Под заказ
Имеется изображение
Имеется описание
ПРС-015 ПРС 2х1,0 м 17.66
Имеется в наличии
Имеется изображение
Имеется описание
ПРС-025 ПРС 3х1,5 м 33.89
Вам известна установленная мощность потребления (либо ток) – РАССЧИТАЙТЕ СЕЧЕНИЕ КАБЕЛЯ
Код ОКП 355514.

Подлежит обязательной сертификации в системе Госстандарта России.

Описание и конструкция провода ПРС

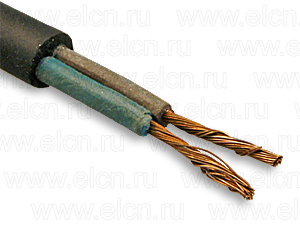

ПРС - провод со скрученными медными гибкими токопроводящими жилами с изоляцией и оболочкой из резины.

Расшифровка обозначения:

«П» - провод;
«Р» - изоляция и оболочка из резины;
«С» - соединительный.

Обозначение провода в исполнении «У» записывается как ПРС-У.

К обозначению провода, не предназначенного для армирования (только для сечений 2х0,75; 2х1,0; 2х1,5; 3х0,75; 3х1,0; 3х1,5), добавляется буква «н» (пример: ПРСн).

К обозначению провода, не предназначенного для армирования, с лужеными жилами добавляется буква «л» (пример ПРСл).

К обозначению провода с оболочкой любого цвета, кроме черного и серого, добавляется буква «ц» (пример: ПРСц).

Добавочные буквы (при их наличии) располагаются друг за другом в приведенном выше порядке.

Пример обозначения: ПРСнлц 3х1,5 - провод ПРС в обычном исполнении, не предназначенный для армировки, с тремя лужеными жилами сечением 1,5 мм 2 в оболочке красного цвета.

 ГОСТ устанавливает жесткие требования по конструкционным, электрическим и механическим параметрам провода ПРС.

Сечения проводов, толщины изоляции и оболочки, наружные диаметры показаны в таблице.

Сечение проводаТолщина изоляции, ммТолщина оболочки, ммНаружный диаметр, мм
НоминалМинимумНоминалМинимумНоминалМинимум
2х0,750,60,440,80,585,77,4
6,0*7,0*
2х1,00,60,440,90,676,18,0
6,6*7,6*
2х1,50,80,621,00,757,69,8
8,0*9,3*
2х2,50,90,711,10,849,011,6
2х4,01,00,81,20,9210,513,7
3х0,750,60,440,90,676,28,1
6,5*7,5*
3х1,00,60,440,90,676,58,5
7,0*8,1*
3х1,50,80,621,00,758,010,4
8,6*10,0*
3х2,50,90,711,10,849,612,4
3х4,01,00,81,20,9211,314,5
4x0,750,60,440,90,676,88,8
4x1,00,60,440,90,677,19,3
4x1,50,80,621,10,849,011,6
4x2,50,90,711,20,9210,713,8
4х4,01,00,81,31,0112,515,9
5x0,750,60,441,00,757,69,9
5x1,00,60,441,00,758,010,3
5x1,50,80,621,10,849,812,7
5x2,50,90,711,31,0111,915,3

* - Для проводов ПРС, предназначенных для армирования неразборной аппаратурой. Второе значение наружного диаметра (без знака*) – для проводов, не предназначенных для армирования, в этом случае к обозначению провода добавляют букву «н».

Токопроводящие жилы провода ПРС должны быть скручены из отдельных проволок с диаметром единичной проволоки не более указанного в таблице. Жилы проводов, предназначенных для армирования, должны быть изготовлены из луженых проволок. Жилы проводов, не предназначенных для армирования изготавливаются из медных нелуженых проволок или, по требованию потребителя, из луженых.

Номинальное сечение жилы , мм20,751,01,52,54,0
Максимальный диаметр отдельной проволоки, мм0,210,210,260,260,31

 Изоляция провода ПРС должна плотно прилегать к токопроводящей жиле, но легко отделяться.

Изолированные жилы ПРС должны иметь отличительную расцветку, указанную в таблице, при этом изоляция нулевых жил должна быть только голубого цвета, а изоляция жил заземления должна быть желто-зеленой. В двухжильных проводах по согласованию с потребителем допускаются изолированные жилы одного цвета.

Число жилПредпочтительная схема расцветки изоляции жил
С жилой заземленияБез жилы заземления
2Голубой, коричневый
3Желто-зеленый, голубой, коричневыйГолубой, черный, коричневый
4Желто-зеленый, голубой, черный коричневыйГолубой, черный, коричневый, черный или коричневый
5Желто-зеленый, голубой, черный коричневый, черный или коричневыйГолубой, черный, коричневый, черный или коричневый, черный или коричневый

 Изолированные жилы провода ПРС должны быть скручены без заполнителя. Изолированные жилы пятижильных проводов допускается скручивать вокруг сердечника.

Оболочка провода ПРС должна быть наложена так, чтобы она заполняла промежутки между жилами, придавая проводу круглую форму. Разность между двумя значениями наружного диаметра проводов, не предназначенных для армирования, на одном и том же сечении (овальность) не должна превышать 15% максимального наружного диаметра, а овальность проводов, предназначенных для армирования, не должна превышать 5% максимального наружного диаметра. Оболочка должна легко отделяться от изоляции жил без повреждения изоляции. Для этого по скрутке изолированных жил под оболочкой может быть проложена синтетическая пленка. Цвет оболочки провода ПРС должен оговариваться при заказе из ряда: голубой, желтый, зеленый, коричневый, серый, красный, синий, черный, оранжевый, фиолетовый. К обозначению провода с оболочкой любого цвета, кроме черного и серого, добавляется буква «ц» (пример: ПРСц).

Условия монтажа и эксплуатации провода ПРС

В обычном исполнении предназначен для эксплуатации в закрытых помещениях при температуре от -25°С до +40°С, в исполнении «У» – в закрытых помещениях и на открытом воздухе при температуре окружающей среды от минус 40°С до плюс 40°С. Радиус изгиба при эксплуатации должен быть не менее 80 мм для проводов сечением 0,75 и 1,0 мм2 и не менее 120 мм для проводов сечением 1,5 и 2,5 мм2. Не распространяет горение при одиночной прокладке. Срок службы – не менее 6 лет при применении в передвижных электроприборах и не менее 10 лет при применении в стационарных электроприборах. Отдельные размеры могут использоваться для изготовления армированных удлинителей и присоединителей.

Технические характеристики провода ПРС

Электрическое сопротивление токопроводящих жил на постоянном токе должно быть не более указанного в таблице.

Номинальное сечение жилы , мм20,751,01,52,54,0
Сопротивление медной жилы, Ом/км26,019,513,37,984,95
Сопротивление луженой жилы, Ом/км26,720,013,78,215,09

 Готовые провода ПРС должны выдерживать испытания переменным напряжением 2,0 кВ частотой 50 Гц в течение 5 мин.

Провода должны выдерживать не менее 30000 двойных перегибов (циклов).

Требования к упаковке провода ПРС

Провода ПРС могут поставляться на барабанах или в бухтах длинами не менее 50 м (допускается в партии не более 10% отрезков длиной не менее 5 м). Допускается поставка любыми длинами, согласованными с потребителем.

Диаметр шейки барабана или диаметр бухты должен быть не меньше, чем 240 мм.

Требования к маркировке провода ПРС

Провода должны иметь маркировку в виде надписи, нанесенной на поверхность оболочки. Надпись должна содержать обозначение и размер провода, год изготовления провода и товарный знак или кодовое обозначение предприятия-изготовителя. Маркировка в виде надписи может быть выполнена рельефно или печатным способом. Расстояние между надписями не должно превышать 500 мм.

По согласованию с потребителем провода, предназначенные для армирования, могут быть изготовлены без маркировки, а провода, не предназначенные для армирования, иметь в качестве маркировки опознавательную нить.

 На ярлыке, прикрепленном к бухте или барабану, должны быть указаны:

- товарный знак или наименование завода-изготовителя;
- условное обозначение провода (полное с указанием числа жил и сечения);
- наименование стандарта;
- длина провода в метрах;
- масса брутто в килограммах (для барабанов или при упаковке бухт в ящики и коробки);
- дата изготовления (год, месяц);
- номер барабана или бухты.

На ярлыке должен быть проставлен штамп технического контроля и знак соответствия сертификации.

Требования к условиям хранения провода ПРС

Провода должны храниться в закрытых помещениях.

Массогабаритные параметры провода ПРС

Ориентировочные массы отдельных проводов для целей упаковки и транспортировки приведены в таблице. Приведенные значения могут отличаться для проводов различных партий и производителей на 10% в меньшую или большую сторону.

Сечение Значение массы для целей упаковки и транспортировки, кг/км
2х0,7567
2x1,080
2x1,5120
2x2,5160
2x4,0221
3х0,7583
3x1,095
3x1,5142
3x2,5196
3x4,0273
4х0,7590
4x1,0104
4x1,5165
4x2,5246
4x4,0342
5х0,75110
5x1,0126
5x1,5195
5x2,5300

Токи нагрузки провода ПРС

Максимально допустимые токи нагрузки указаны в таблице.

Номинальное сечение жил,мм 2Допустимый ток нагрузки, А
0,756
1,010
1,516
2,525
4,032

Доступные методы контроля качества провода ПРС

Приведены методы контроля, которые, не являясь строго соответствующими ГОСТ, позволяют сделать предварительные выводы о качестве провода, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии провода ГОСТ может быть сделано только после проведения испытаний провода в специализированной лаборатории по строгим методикам и в объемах, указанных в стандарте.

Визуальный осмотр.
Могут быть проверены: число и расцветка жил, целостность изоляции и оболочки и возможность их разделения без повреждений.

Измерение конструкционных размеров.
Могут быть проверены с помощью подходящих измерительных инструментов: толщина изоляции и оболочки, наружный диаметр, диаметр проволок в жиле dпр. Расчет сечения жилы по формуле 0,785dпр2 N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 15%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил.
Может быть проведено на готовом проводе омметром с подходящим пределом измерения (при нормальной длине провода в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км. Т.к. провод имеет скрученные жилы, полученные значения следует уменьшать в 1,02 раза. Особое внимание следует уделять хорошему контакту с измерительными проводами.
