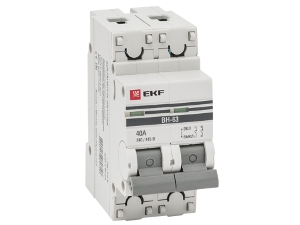

Выключатели нагрузки ВН-63
Назначение
Выключатели нагрузки ВН-63 EKF PROxima предназначены для оперативного управления участками электрических цепей. Выключатели производятся в одно-, двух-, трех- и четырехполюсном исполнениях. Выключатели нагрузки ВН-63 (125) EKF PROxima выполнены в новом, уникальном дизайне корпуса из не поддерживающей горение пластмассы и взаимозаменяемы с ВН-63 (100).
Преимущества
1. Комбинированные зажимы из посеребренной меди и анодированной стали скругленной формы с насечками для более надежного контакта.
2. Автоматическая доводка рукоятки управления (эффект подпружинивания).
3. Двухпозиционный зажим на DIN-рейку.
4. Повышение безопасности электромонтажных работ благодаря прозрачной вставке над индикатором состояния контактов и литой лицевой панели.
5. Повышенная жесткость за счет шесть заклепок на корпусе.
6. Дополнительный теплоотвод через профильные углубления.
7. ВН-63 – выполнен в корпусе автоматического выключателя, имеет дугоотводящий канал, а также возможность подключения дополнительных устройств.
8. Контакты изготовлены из бескислородной меди.
9. Корпус изготовлен из не поддерживающей горение пластмассы.
10. Возможность подключения посредством гребенчатой шины.
Характеристики
| Параметры | Значения | |||
|---|---|---|---|---|
| Количество полюсов | 1Р | 2Р | 3Р | 4Р |
| Номинальный ток, А | 16, 25, 40, 63 | |||
| Номинальное рабочее напряжение | 230/40 | |||
| Частота | 50 | |||
| Кол-во полюсов | 1 | 2 | 3 | 4 |
| Тип напряжения | AC/DC | |||
| Климатическое исполнение | УХЛ4 | |||
| Коммутационная износостойкость, кол-во циклов | 10 000 | |||
| Механическая износостойкость, кол-во циклов | 20 000 | |||
| Сечение подключаемого провода, кв. мм. | от 1 до 25 | |||
| Момент затяжки, Н*м | 2.5 | |||
| Номинальный ток корпуса выключателя, Inm, А | 16, 25, 40, 63 | |||
| Степень защиты по ГОСТ 14254-96 | IP20 | |||
| Способ монтажа | Рейка DIN (стандарт) 35 мм | |||
| Ширина по количеству модулей | 1 | 2 | 3 | 4 |
| Высота, м | 0,08 | |||
| Ширина, м | 0,018 | 0,036 | 0,054 | 0,072 |
| Глубина, м | 0,072 | |||
| Масса, кг | 0,082 | 0,163 | 0,245 | 0,327 |
| Соответствие ГОСТ/МЭК/ТУ | ГОСТ Р 50030.3-2012 (МЭК 60947-3:2008) | |||
Габаритные и установочные размеры
Типовые схемы подключения
Особенности эксплуатации и монтажа
1. Присоединение.
2. Подключение дополнительных устройств.
- установка блок-контакт БК-47 EKF PROxima (отверстие слева);
- установка расцепителя мин. и макс. напряжения РММ-47 EKF PROxima (отверстие справа);
- установка расцепителя независимого РН-47 EKF PROxima (отверстие справа).
Типовая комплектация
1. Выключатели нагрузки ВН-63 EKF PROxima.
2. Паспорт.
