Огнестойкая кабельная линия (ELTROS OKLine) — это кабельная линия, способная сохранять работоспособность (передавать электроэнергию, отдельные ее импульсы или оптические сигналы) в условиях пожара в течение заданного времени, во время которого проходит эвакуация людей в безопасную зону.
ОКЛ ELTROS OKLine — обязательный элемент систем противопожарной защиты на базе металлических кабеленесущих систем «КМ-профиль», кабеленесущих систем «Рувинил» и огнестойких кабелей кабельных заводов «Алюр», «Элтрос», «Ивановский кабельный завод», «СПКБ Техно», «Эксперт-кабель», «Паритет», «КабельЭлектроСвязь».
Подбор решений ОКЛ ELTROS OKLineДля инженерных систем на объектах строительства были разработаны, испытаны и сертифицированы 268 вариантов решений огнестойких кабельных линий ELTROS OKLine – для электрических силовых и слаботочных систем. |
||
| Для подбора оптимального решения огнестойких кабельных линий ELTROS OKLine под заданные требования вашего проекта, воспользуйтесь Калькулятором ОКЛ ELTROS OKLine.
|
Для ознакомления со всеми вариантами решений огнестойких кабельных линий ELTROS OKLine перейдите в Каталог решений ОКЛ.
|
Поиск по марке ОКЛ. Введите номер или буквенное обозначение известной Вам марки ОКЛайн, чтобы перейти на страницу этой марки:
|
Производители элементов ОКЛ ELTROS OKLine
Типы ОКЛ ELTROS OKLine
Для комплексного обеспечения объектов строительства компанией «Элтрос» разработаны и сертифицированы два типа огнестойких кабельных линий ELTROS OKLine:
- Для силовых электрических систем;
- Для слаботочных систем.
Данное решение позволяет в комплексе закрывать потребности на объектах строительства при проектировании, монтаже и эксплуатации инженерных систем. Многообразие способов прокладки кабелей и вариантов их монтажа позволяют изготовить огнестойкую кабельную линию любой сложности.
Расчет проекта
Нам доверяют

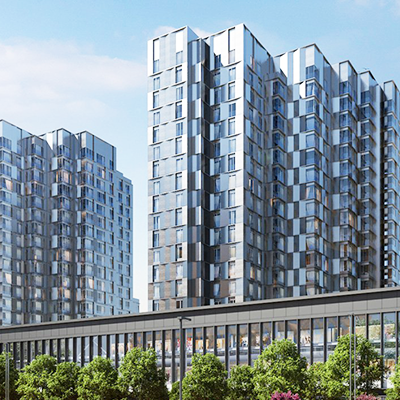

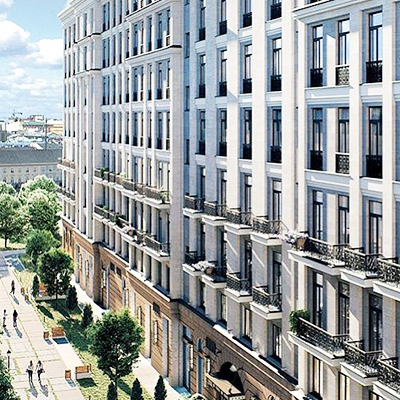

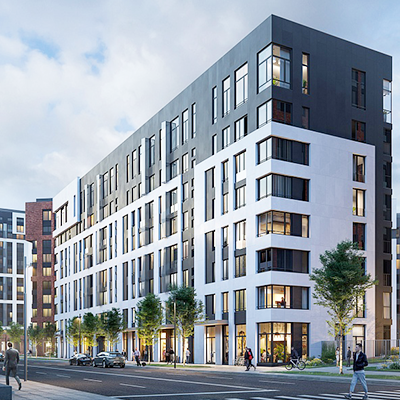

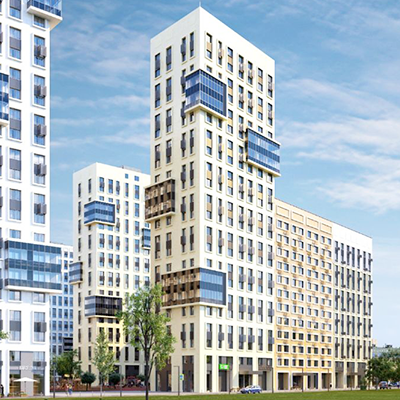

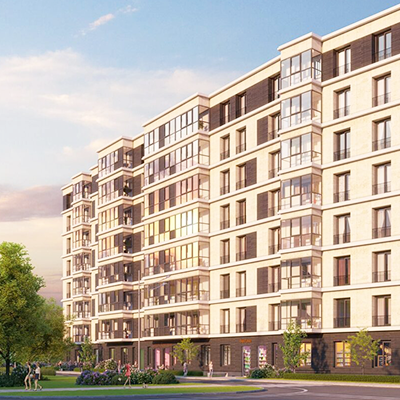

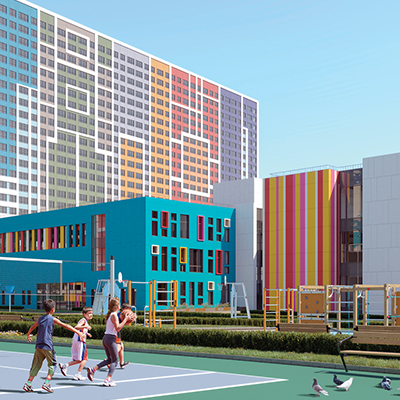

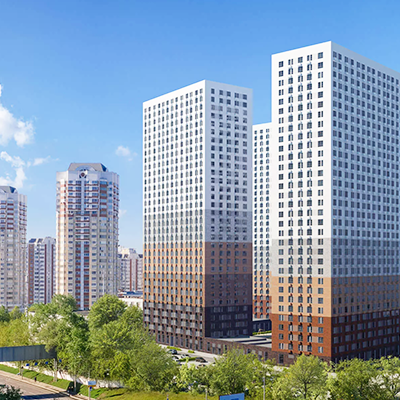

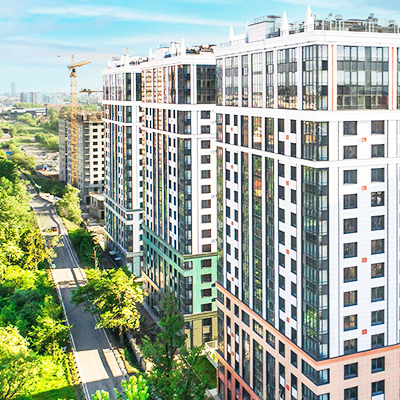

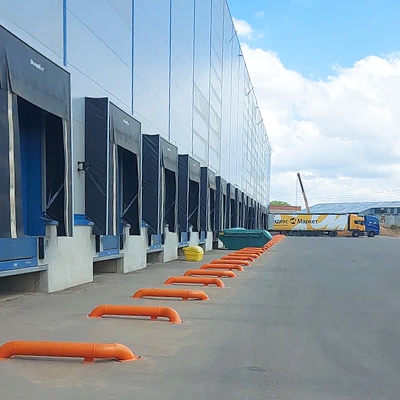

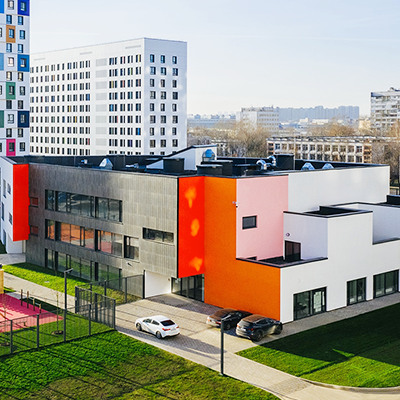

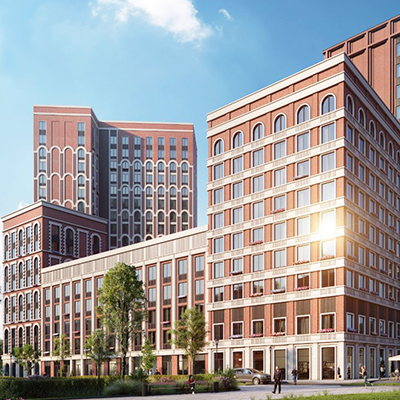

Реализованные проекты с ОКЛ ELTROS OKLine
Система управления качеством «ЭЛТРОС»
В компании «ЭЛТРОС» внедрена система управления качеством на основе требований ГОСТ Р ИСО 9001-2015 (ISO 9001:2015), подтвержденная сертификатом соответствия №РОСС RU.003681.
Один из элементов этой системы – участок инструментального входного контроля компании «ЭЛТРОС», который обеспечивает тщательную проверку всех входящих материалов и комплектующих, способствуя выявлению несоответствий параметров их характеристик на ранних стадиях рабочих процессов. Тем самым предотвращается брак и повышается качество продукции.
От огнестойких кабельных линий ELTROS OKLine зависит жизнь и здоровье людей, поэтому их качество играет важнейшую роль.

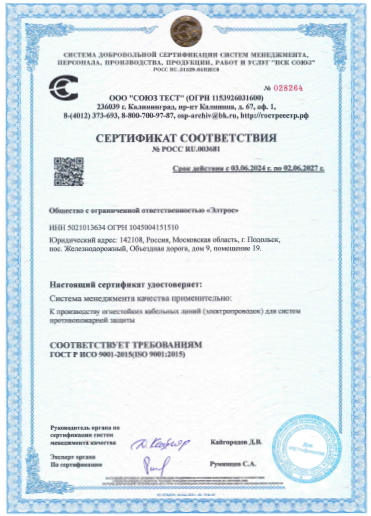

Сертификат соответствия №РОСС RU.003681

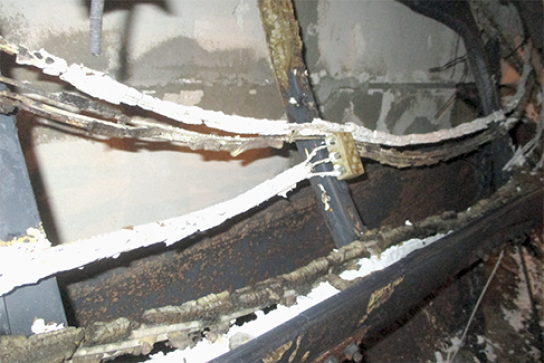

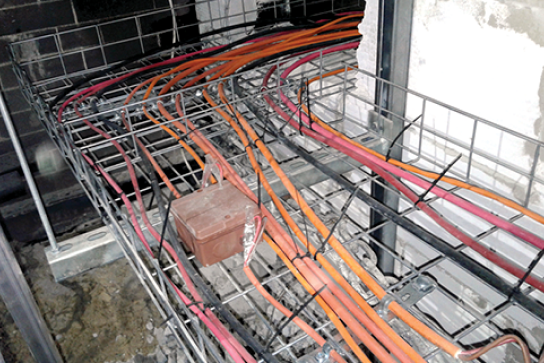

Испытание огнестойкой кабельной линий ELTROS OKLine
Главным условием и основным требованием нормативных документов при проектировании огнестойких кабельных линий являются совместные испытания всех элементов, входящих в состав кабельной линии.

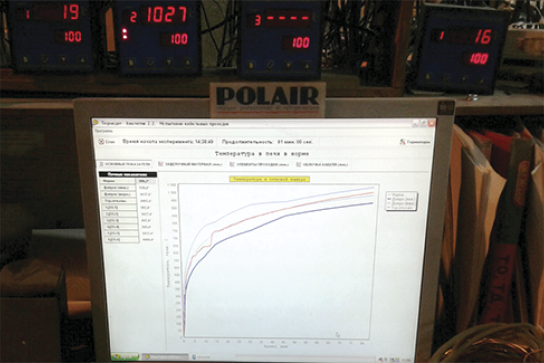

Для этого образец огнестойкой кабельной линии устанавливают в испытательной печи в соответствии с технической документацией. К установленным образцам подключают испытательное напряжение и, для имитации пожара в процессе испытания, создают температурный режим в соответствии с 6 разделом ГОСТ 30247.0-94.

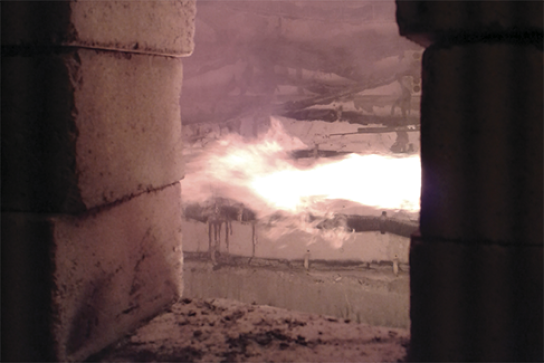

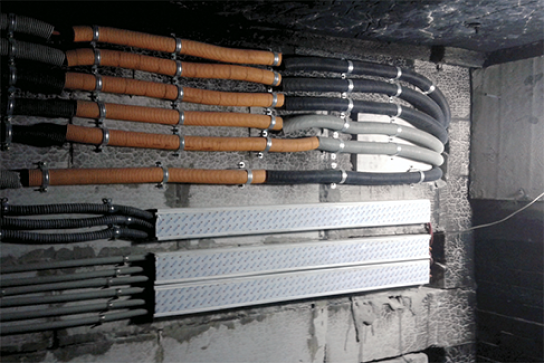

Пожарные испытания силового и слаботочного кабеля ОКЛ ELTROS OKLine.
Температура испытательной печи — 1000 °С.

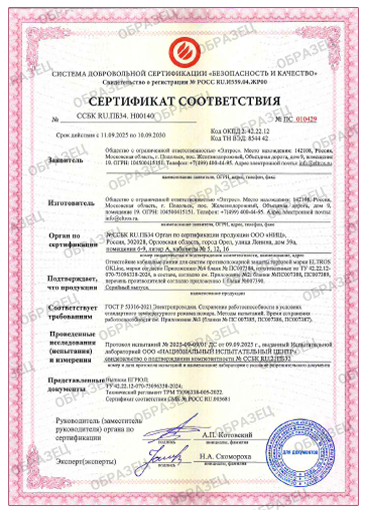

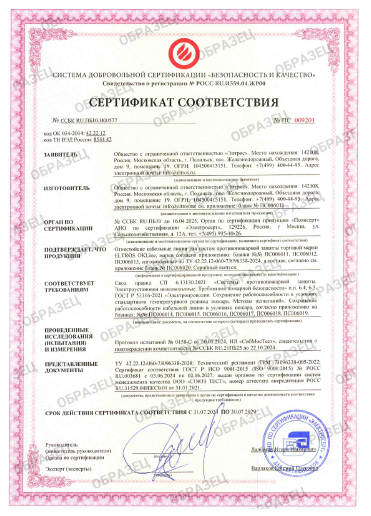

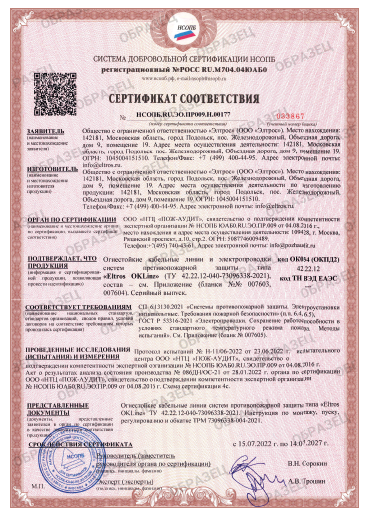

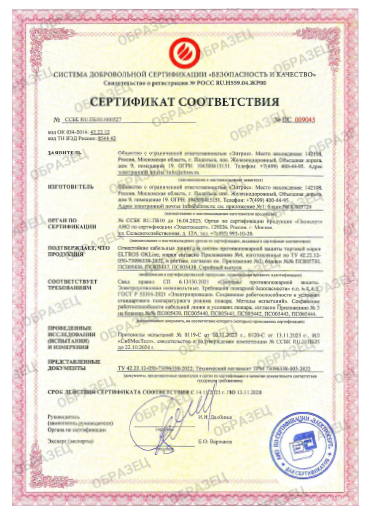

Сертификаты соответствия
Все огнестойкие кабельные линии ELTROS OKLine прошли испытания в аккредитованных лабораториях органов по сертификации ООО «Научно-технический центр «ПОЖ-АУДИТ» и «Полисерт» АНО по сертификации «Электросерт» и получили сертификаты соответствия.
Применяя наши сертифицированные решения по огнестойким кабельным линиям ELTROS OKLine,
Вы получаете уверенность в надежности и технологичности Ваших инженерных систем!

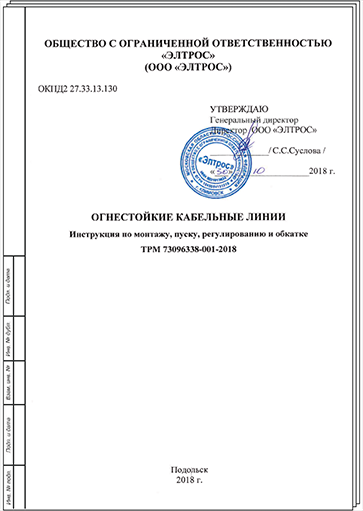

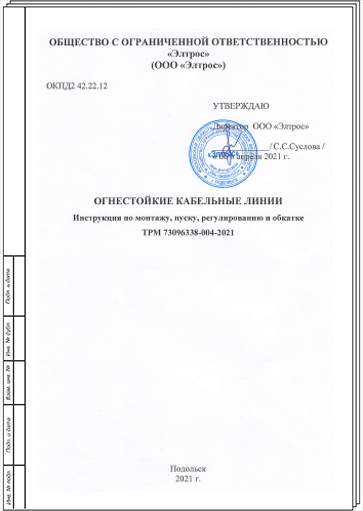

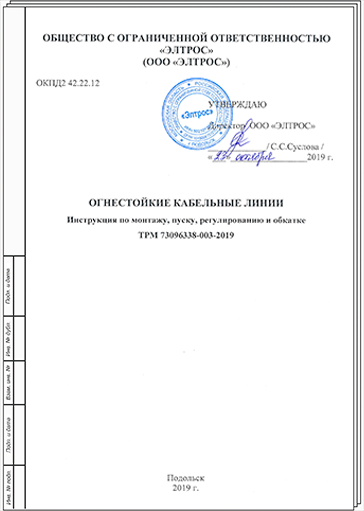

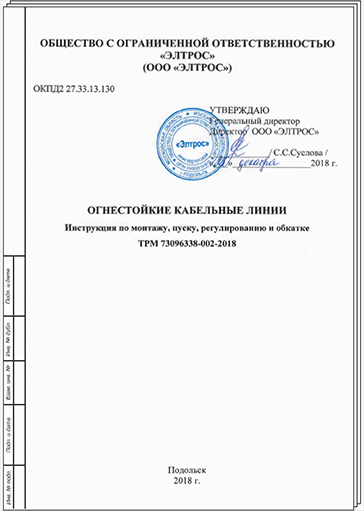

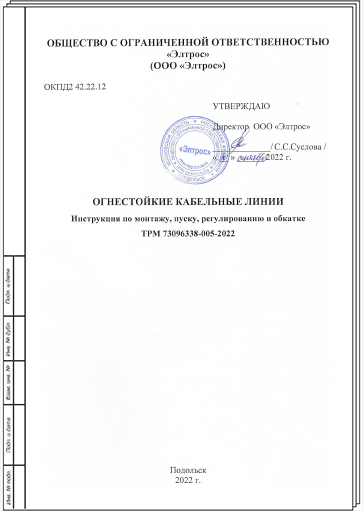

Инструкция по монтажу ОКЛ ELTROS OKLine
Компанией Элекон разработана инструкция по монтажу огнестойких кабельных линий ELTROS OKLine.
В инструкции Вы найдете всю необходимую информацию для проектирования, монтажа и эксплуатации ОКЛ ELTROS OKLine.
Данная инструкция регламентирует правильный выбор кабеленесущих систем и крепежных элементов ОКЛ, определение нагрузки систем, соблюдение расстояния между точками крепления и правильную укладку кабеля.
Огневые испытания подтвердили, что исполнениe ОКЛ в строгом соответствии с инструкцией гарантирует заявленное время её работоспособности в условиях пожара, что минимизирует возможный ущерб.
и обкатке ОКЛ ELTROS OKLine.
Каталог ОКЛ ELTROS OKLine

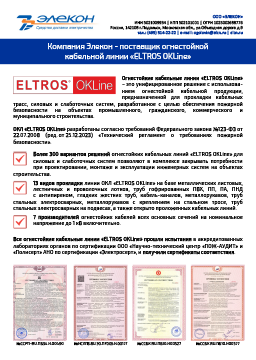

Для получения более подробной информации об огнестойкой кабельной линии ELTROS OKLine и способах ее монтажа, Вы можете скачать Каталог ОКЛ, а также информационные листовки.
Огнестойкие кабельные линии ELTROS OKLine постоянно развиваются, сертифицируются новые решения. Будьте в курсе обновлений!
Чтобы получить актуальную информацию, подпишитесь на рассылку по ОКЛ.
При выборе ОКЛ ELTROS OKLine вы получаете:
Частые вопросы об огнестойких кабельных линиях
Что такое огнестойкая кабельная линия?
Огнестойкая кабельная линия — это сертифицированная система, состоящая из кабеля, кабеленесущих конструкций (лотков, коробов) и крепежа, способная сохранять работоспособность (передавать электроэнергию, отдельные её импульсы или оптические сигналы) в условиях пожара в течение заданного времени, необходимого для функционирования систем противопожарной защиты, обеспечивающих эвакуацию людей в безопасную зону. ОКЛ — обязательный элемент систем противопожарной защиты.
Чем огнестойкая кабельная линия (ОКЛ) отличается от огнестойкого кабеля?
Огнестойкий кабель — это отдельный компонент (изделие), а огнестойкая кабельная линия (ОКЛ) — это целая система, состоящая из этого кабеля и других элементов, которая прошла испытания как единое целое.
Ключевое различие в том, что требования пожарной безопасности (согласно 123-ФЗ и СП 6.13130) предъявляются именно к кабельной линии, а не к отдельному кабелю. Замена любого компонента (кабеля, лотка, типа крепежа) или изменение схемы монтажа вне рамок проведённых испытаний лишает линию статуса ОКЛ.
Почему одного огнестойкого кабеля недостаточно?
Конструкция огнестойкого кабеля обеспечивает его работоспособность в условиях воздействия огня, защищая электрическую цепь от короткого замыкания между жилами кабеля. Это достигается либо дополнительной изоляцией жил слюдяной лентой, либо путём использования в качестве изоляции специального материала. При этом работоспособность огнестойкого кабеля может быть нарушена из-за разрыва электрической цепи путём обрыва его жил под собственным весом при провисании.
Чтобы этого не произошло, используются различные кабеленесущие системы. Именно поэтому ОКЛ испытывают, как единую систему. А огнестойкость кабеля — лишь одно из условий для создания ОКЛ.
Работоспобность каких систем противопожарной защиты критически зависит от надёжности кабельных линий?
- Системы вентиляции и противодымной защиты
- Системы оповещения и управления эвакуфцией людей при пожаре (СОУЭ)
- Системы аварийного освещения на путях эвакуфции
- Системы контроля доступа и управления доступом (СКУД)
- силовые линии электропитания систем эвакуфции, пожаротушения, обеспечения деятельности подразделений пожарной охраны
- ситстемы охранно-пожарной сигнализации (ОПС)
- Другие системы, требующие сохранения работоспособности в условиях воздействия пламени: внутренний противопожарный водопровод, система управления водяным и газовым пожаротушением, лифты для транспортировки подразделений пожарной охраны
Сколько сертифицированных решений ОКЛ ELTROS OKLine существует?
Компанией «ЭЛТРОС» разработано, испытано и сертифицировано 268 вариантов решений огнестойких кабельных линий ELTROS OKLine — для электрических силовых и слаботочных систем.
При какой температуре испытывают ОКЛ?
Огневые испытания ОКЛ проводятся в испытательной печи при температуре 1000 °C в соответствии с температурным режимом по разделу 6 ГОСТ 30247.0-94. Испытаниям подвергаются совместно все элементы смонтированной кабельной линии — кабель, кабеленесущие системы и крепёж.
Продукция каких производителей входит в состав ОКЛ ELTROS OKLine?
В состав ОКЛ ELTROS OKLine входят огнестойкие кабели заводов «Алюр», «Элтрос», «Ивановский кабельный завод», «СПКБ Техно», «Эксперт-кабель», «Паритет», «КабельЭлектроСвязь», а также кабеленесущие системы «КМ-профиль» и «Рувинил».
Как подобрать ОКЛ ELTROS OKLine под проект?
Для подбора оптимального решения ОКЛ ELTROS OKLine под требования проекта воспользуйтесь Калькулятором подбора ОКЛ, Каталогом решений ОКЛ или обратитесь к техническим специалистам компании «Элекон» по телефону +7 (495) 514-22-22.
Как проверить подлинность сертификата ОКЛ ELTROS OKLine?
Проверить выданный сертификат можно в реестре сертификатов ОКЛ ELTROS OKLine на странице «Проверка сертификата ОКЛ». Все ОКЛ ELTROS OKLine прошли испытания в аккредитованных лабораториях органов по сертификации ООО «НТЦ «ПОЖ-АУДИТ» и «Полисерт» АНО «Электросерт», на что были получены сертификаты.
