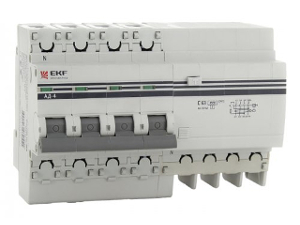

Дифференциальные автоматы АД-2(4) (S) 30mA

Назначение

Дифференциальный автоматический выключатель АД-2(4)(S) серии EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению

защищаемой сети. Особое отличие дифференциальных автоматов EKF в наличии встроенного блока защиты от перенапряжения. АД-2 и АД-4 выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях.

Преимущества

1. Комбинированные зажимы из посеребренной меди и анодированной стали скругленной формы с насечками. 2. Встроенная защита от перенапряжения. 3. Наличие селективных дифференциальных автоматов. 4. Защита фазы и нейтрали. 5. Наличие кнопки возврата для индикации срабатывания от тока утечки. 6. Корпус изготовлен из не поддерживающей горение пластмассы. 7. Двухпозиционный зажим на DIN-рейку. 8. Повышение безопасности электромонтажных работ благодаря прозрачной вставке над индикатором состояния контактов. 9. Современная электронная плата с повышенной защитой от импульсных помех.

Характеристики

Параметры	Значения
Наименование	АД-2(S)	АД-4(S)
Количество полюсов	1Р + N	3Р + N
Номинальный ток, А	6, 10, 16, 20, 25, 32, 40, 50, 63	6, 10, 16, 25, 32, 40, 50, 63
Предельная коммутационная способность, кА	4,5
Номинальный отключающий дифференциальный ток, I∆n мА	30, 100, 100 (тип S), 300
Номинальное фазное напряжение, В	230	400
Частота, Гц	50
Коммутационная износостойкость, кол-во циклов	10 000
Механическая износостойкость, кол-во циклов	20 000
Сечение подключаемого провода, мм2	от 1 до 25
Момент затяжки, Н•м	2,5
Характеристика отключения	С
Тип УЗО	АС (AC/S)
Класс УЗО	Электронное, АС
Расположение нейтрали	с левой стороны
Степень защиты по ГОСТ 14254-96	IP 20
Степень защиты аппарата в модульном шкафу	IP 40
Время отключения при номинальном отключающем дифференциальном токе, не более с	0,04
Климатическое исполнение	УХЛ4
Категория применения	А(B)
Способ монтажа	Рейка DIN (стандарт) 35 мм
Ширина по количеству модулей	4	7.5
Высота, м	0,094
Ширина, м	0,071	0,134
Глубина, м	0,072
Масса, кг	0,375	0,656
Соответствие ГОСТ/МЭК/ТУ	ГОСТ Р50345-1-2010 (МЭК 60898-2-2006)
