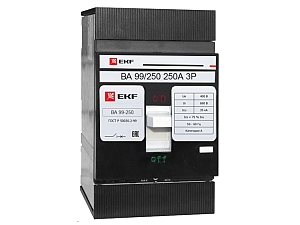

Выключатели автоматические серии ВА-99
Назначение
Выключатели автоматические серии ВА-99 предназначены для нечастых (до 30) оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий распределительных сетей и электродвигателей. Выключатели могут применяться в электроустановках с номинальным напряжением до 400 В переменного тока частотой 50 Гц с токами от 12,5 до 1600 А. Выключатели ВА-99 имеют шесть исполнений корпуса.
Преимущества
1. Предельная коммутационная способность до 50 кА.
2. Номинальный ток до 1600 А.
3. Полный ассортимент дополнительных устройств.
4. Регулирующая уставка по току Ir = (0,8 – 1 In) для ТМ регулируемого и Ir = (0,4 – 1 In) для микропроцессорного расцепителей.
5. Настройка селективности для микропроцессорного расцепителя в габаритах 400, 800.
6. Настройка защиты по мгновенному току и току КЗ для электронных расцепителей.
7. Внешние контакты – посеребренная медь.
8. Внутренние контакты выполнены из серебросодержащего композита.
9. Токоведущие части выполнены из бескислородной меди.
10. Корпуса изготовлены из не поддерживающей горение пластмассы.
11. Гарантийные обязательства составляют 5 лет.
Характеристики
| Параметры | Значения | |||||
|---|---|---|---|---|---|---|
| Наименование | ВА-99/125А | ВА-99/160А | ВА-99/250А | ВА-99/400А | ВА-99/800А | ВА-99/1600А |
| Номинальный ток расцепителя, А | 12.5, 16, 25, 32, 40, 50, 63, 80, 100, 125 | 16, 25, 32, 40, 50, 63, 80, 100, 125, 160 | 100, 125, 160, 200, 250 | 250, 315, 400 | 400, 500, 630, 800 | 1000, 1250, 1600 |
| Вид расцепителя | ТМ | ТМ рег. | ТМ рег. | ТМ рег., МП | ТМ рег., МП | МП |
| Номинальное напряжение изоляции, Ui, В | 500 | 800 | ||||
| Номинальное рабочее напряжение, Ue, В | 400 | |||||
| Предельная отключающая способность, Icu, кА | 25 | 35 | 50 | |||
| Энергопотребление, Вт | 25 | 40 | 50 | 70 | 150 | |
| Мощность рассеивания, Вт | 25 | 30 | 50 | 60 | 150 | |
| Кол-во полюсов (стандарт) | 3P | |||||
| Кол-во полюсов (под заказ) | 3P+N (4P) | |||||
| Категория применения по ГОСТу Р 50030.2 | A | B | ||||
| Климатическое исполнение | УХЛ3; УХЛ3.1 (для электронных) | |||||
| Высота над уровнем моря, м | до 4000 | |||||
| Степень защиты со стороны лицевой панели | IP320 | |||||
| Механическая износостойкость, циклов, не менее | 8500 | 7000 | 4000 | 2500 | ||
| Электрическая износостойкость, циклов, не менее | 2500 | 2000 | 1500 | |||
| Масса 3P-4P, кг | 1-1,3 | 1,4-1,7 | 3,4-4,7 | 5,5-7,5 | 9,5-12 | 23,5-26,5 |
| Соответствие ГОСТ/МЭК/ТУ | ГОСТ Р50030.2-2010 (МЭК 60947-2-98), ТУ ТД.05.ВА99-2013 | |||||
Токовременные характеристики автоматических выключателей ВА-99
с термомагнитным расцепителем:
с микропроцессорным расцепителем:
Характеристика токоограничения выключателей при напряжении 400 В:
1 – ВА-99/125
4 – ВА-99/400
2 – ВА-99/160
5 – ВА-99/800
3 – ВА-99/250
6 – ВА-99/1600
Габаритные размеры
Установочные размеры
1. Минимальные расстояния до боковых стенок распредели тельного щита. При установке автоматических выключателей в распреде лительном щите для обеспечения защиты от продуктов горения дуги, охлаждения и вентиляции, необходимо учитывать следующие расстояния:А – между выключателем и верхней стенкой;
В – между выключателем и боковой стенкой;
С – между выключателем и нижней стенкой.
Данные расстояния должны быть добавлены к максимальным размерам выключателей всех вариантов, включая выводы.
2. Минимальные расстояния между центрами двух горизонтально установленных выключателей:
3. Минимальные расстояния между центрами двух вертикально установленных выключателей:
Типовые схемы подключения
Особенности эксплуатации и монтажа
1. Присоединение.
Размеры внешних проводников для ВА-99 (посеребренная медь, поставляются в комплекте с выключателем). Подвод напряжения от источника питания допускается как сверху, так и снизу выключателя. Длина проводников 30-40 мм.
2. Подключение дополнительных устройств.
К автоматическим выключателям ВА-99 предлагается большой ассортимент дополнительных устройств: дополнительные контакты, аварийные контакты, расцепитель независимый, расцепитель минимальный, монтажные рейки для крепления на DIN-рейку (только для ВА-99/125 А и ВА-99/160 А), ручной поворотный привод и электропривод.
Одновременно в выключатель можно установить только один дополнительный контакт и только один расцепитель.
Типовая комплектация
1. Автоматический выключатель ВА-99.
2. Контактные пластины (за исключением BA–99/125 и BA–99/160).
3. Межфазные перегородки.
4. Болты.
5. Паспорт.
