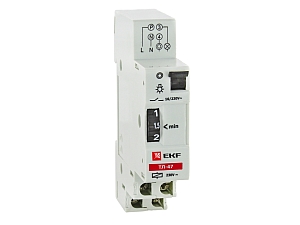

Таймер лестничный серии ТЛ-47
Назначение
Таймеры лестничные серии ТЛ-47 предназначены для автоматического управления осветительными приборами – включения и отключения освещения в соответствии с заданным режимом работы. Таймеры устанавливаются в основном на лестничных площадках, в коридорах и фойе зданий, на охраняемых объектах и территориях, а также служат для организации дежурного освещения. Таймеры лестничные позволяют организовать задержку времени
включения/отключения освещения от 1 до 7 минут. Оборудование применяется в цепях освещения мощностью до 3,5 кВт и может использоваться как с лампами накаливания, так и с галогенными лампами.
Преимущества
1. Диапазон регулировки от 1 до 7 мин.
2. Шаг уставки 0,5 мин.
3. Наличие переключателя режимов работы вкл./откл.
4. Срок эксплуатации составляет более 20 лет.
5. Гарантийные обязательства составляют 5 лет.
Характеристики
| Параметры | Значения |
|---|---|
| Коммутационный ток, А | 16 |
| Номинальное напряжение, В | 230 |
| Частота | 50 |
| Тип напряжения | АС |
| Сечение подключаемых проводников, кв.мм. | От 0,5 до 4 |
| Диапазон регулировки, мин. | от 1 до 7 мин. |
| Шаг выдержки времени, мин. | 0,5 |
| Климатическое исполнение | УХЛ4 |
| Степень защиты по ГОСТ 14254-96 | IP20 |
| Способ монтажа | Рейка DIN (стандарт) 35 мм |
| Ширина по количеству модулей | 1 |
| Высота, м | 0,086 |
| Ширина, м | 0,018 |
| Глубина, м/td> | 0,068 |
| Масса, кг | 0,035 |
| Соответствие ГОСТ/МЭК/ТУ | ГОСТ Р 51324.1-2005, ГОСТ Р 51324.2.3-99 |
Габаритные и установочные размеры
Типовые схемы подключения
Особенности эксплуатации и монтажа
Подключение и настройка таймера:
• Контакт N подключается к нейтрали.
• Контакт P подключается к линии.
• Контакт 3 подключается к лампам освещения.
• Контакт 4 подключается к кнопке.
Сбоку есть переключатель 3/4:
• в положении 3 таймер работает на включение;
• в положении 4 таймер работает на отключение.
- установка расцепителя мин и макс напряжения РММ-47 (отверстие справа);
- установка расцепителя независимого РН-47 (отверстие справа).
Можно установить время задержки на включение/отключение от 1 до 7 минут с интервалом 0,5 минуты.
При необходимости более долгой задержки, чем 7 минут, например чтобы освещение действовало 20 минут, можно использовать тумблер на лицевой панели. В нижнем положении контакты таймера находятся в замкнутом состоянии, обеспечивая постоянное освещение на все время нахождения переключателя в данном положении. Как только необходимость в постоянном освещении пропадает, достаточно просто перевести переключатель в верхнее положение.
Типовая комплектация
1. Таймер лестничный серии ТЛ-47
2. Паспорт.
