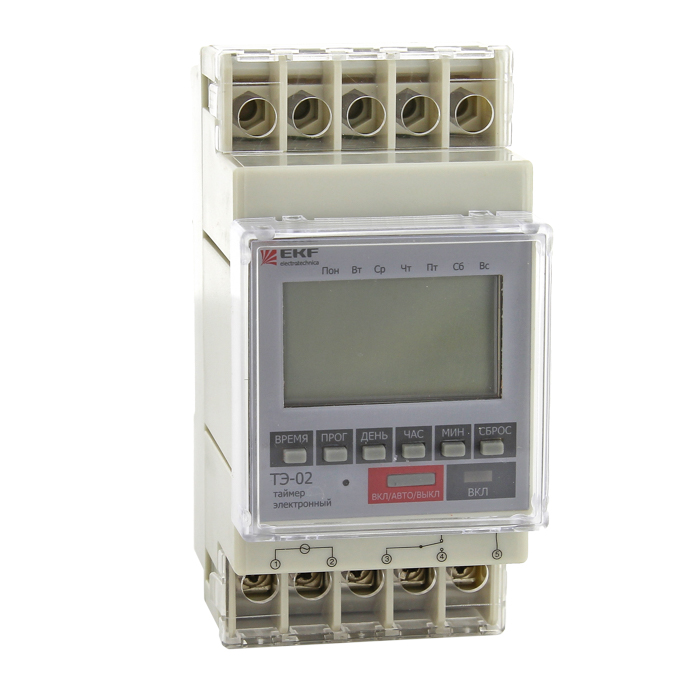

Таймер электронный ТЭ-02, ТЭ-15
Назначение
Таймеры электронные серий ТЭ-02 и ТЭ-15 применяются в бытовых и промышленных электроустановках для автоматического включения/отключения питания различного электротехнического оборудования в установленное пользователем время и для отсчета интервалов времени.
Преимущества
1. Большой ЖК-дисплей (ТЭ-02).
2. Защитная крышка (ТЭ-15).
3. Монтаж на 35 мм DIN-рейку.
4. Прямое подключение до 16 А.
5. До 10 рабочих программ.
6. Гарантийные обязательства составляют 5 лет.
7. Срок эксплуатации составляет более 20 лет.
Характеристики
| Параметры | Значения |
|---|---|
| Коммутационный ток, А | 16 |
| Номинальное напряжение, В | 230 |
| Частота | 50 |
| Тип напряжения | АС |
| Потребляемая мощность, Вт | 6 |
| Диапазон настройки | 1 мин. - 168 ч. |
| Количество программируемых включений и отключений | 10 (ТЭ-02), 8 (ТЭ-15) |
| Погрешность по времени, +/-, с/сутки | 2 |
| Время сохранения установленной программы при отключении напряжения питания, не менее, ч | 150 |
| Механическая износостойкость циклов вкл./откл., не менее | 10 000 |
| Электрическая износостойкость циклов вкл./откл., не менее | 10 000 |
| Климатическое исполнение | УХЛ4 |
| Степень защиты по ГОСТ 14254-96 | IP20 |
| Способ монтажа | Рейка DIN (стандарт) 35 мм |
| Ширина по количеству модулей | 4 (ТЭ-02), 2 (ТЭ-15) |
| Соответствие ГОСТ/МЭК/ТУ | ГОСТ Р 51324.1-2005 (МЭК 60669-1-2000) |
Габаритные и установочные размеры
_gabarit.jpg)
Типовые схемы подключения
Схема подключения ТЭ-02:
Схема подключения ТЭ-15:
Особенности эксплуатации и монтажа
1. Монтаж:• однофазная нагрузка менее 16 А – подключение напрямую;2. Устройство и работа:
• однофазная нагрузка более или равная 16 А – подключение через контактор (электромагнитный пускатель);
• трехфазная нагрузка – подключение через контактор (электромагнитный пускатель);
• можно использовать «сухой контакт» для подключения нагрузки.
3. Программирование:Микропроцессор таймера обеспечивает одновременно выполнение 10 циклов (ТЭ-02) и 8 циклов (ТЭ-15) программ управления временем включения и отключения нагрузки. Программирование таймера осуществляется кнопками, расположенными на лицевой панели.
Таймер электронный ТЭ-02. Напряжение питания подается на зажимы 1 и 2. Нагрузка подключается к зажимам 3 и 4 (замыкающий контакт), и 3 и 5 (размыкающий контакт). Перед использованием таймер необходимо активировать посредством нажатия на отверстие на лицевой панели тонким металлическим стержнем (скрепкой).
Таймер электронный ТЭ-15. Напряжение питания подается на зажимы 1 и 2. Нагрузка подключается к зажимам 4 (общий), 5 (замыкающий контакт) и 3 (размыкающий).
Для выставления текущего времени и дня недели: нажмите на кнопку «время» и, удерживая ее последовательным нажатием на кнопки «час», «минуты» и «день» установите необходимые значения.
Для программирования таймера нажмите на кнопку «программирование» – появится номер программы. Установите последовательным нажатием на кнопки «час», «минуты» и «день» необходимые значения включения. Нажав на кнопку «программирование» второй раз, установите последовательным нажатием на кнопки «час», «минуты» и «день» необходимые значения отключения. Далее продолжайте программирование или, нажав на кнопку «время», закончите его.
Для выбора режима работы нажимайте на кнопку «ВКЛ/АВТО/ВЫКЛ».
«ВКЛ» – ручной режим «ВКЛЮЧЕНО».
«АВТО» – автоматическая работа.
«ВЫКЛ» – ручной режим «ВЫКЛЮЧЕНО».
Для сброса всех настроек ТЭ-02 нажмите на кнопку «СБРОС», удерживая при этом нажатыми кнопки «ВРЕМЯ» и «ПРОГРАММИРОВАНИЕ».
Для сброса всех настроек для ТЭ-15 нажмите на кнопку «СБРОС».
Типовая комплектация
1. Таймер электронный ТЭ-02 (ТЭ-15).
2. Паспорт.
