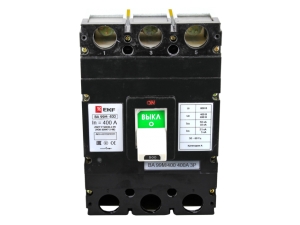

Выключатели автоматические ВА-99М до 1600А
Назначение
Автоматические выключатели ВА-99М предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также для защиты от токов перегрузки и коротких замыканий электроустановок жилого и гражданского строительства, на производственных площадках, электроподстанциях, распределительных пунктах, щитовом электрооборудовании с номинальным рабочим напряжением до 400 В
переменного тока частотой 50 Гц с токами от 16 до 1600 А. Автоматические выключатели ВА-99М являются бюджетной модификацией выключателей серии ВА-99. Выпускаются с термомагнитными расцепителями.
Преимущества
1. Корпус выполнен из термостойкой АВS-пластмассы.
2. Упрощенная конструкция, уменьшенные габаритные размеры и вес.
3. Восемь типоисполнений корпуса.
4. Номинальный ток до 1600 А.
5. ВА-99М номиналом на 1250 А и 1600 А имеют установленный электропривод.
6. Гарантийные обязательства составляют 5 лет.
Характеристики
| Параметры | Значения | |||||||
|---|---|---|---|---|---|---|---|---|
| Наименование | ВА-99М/63 | ВА-99М/100 | ВА-99М/250 | ВА-99М/400 | ВА-99М/630 | ВА-99М/800 | ВА-99М/1250 | ВА-99М/1600 |
| Номинальное рабочее напряжение, Ue, В | 400 | |||||||
| Номинальное напряжение изоляции, Ui, В | 500 | 800 | ||||||
| Вид расцепителя | термомагнитный | |||||||
| Предельная отключающая способность, Icu, кА (400В) | 20 | 25 | 42 | 50 | 35 | |||
| Предельная отключающая способность, Icu, кА (660В) | - | 18 | 25 | 10 | ||||
| Рабочая отключающая способность, Ics, кА (400В) | 12,5 | 8 | 10 | 32,5 | 35 | |||
| Рабочая отключающая способность, Ics, кА (660В) | – | 4 | 5 | |||||
| Номинальный пиковый ток короткого замыкания, Icm, кА | 2,1хIcu | 2,2хIcu | ||||||
| Механическая износостойкость, циклов не менее | 7000 | 4000 | 2500 | |||||
| Электрическая износостойкость, циклов не менее | 2500 | 2000 | 1500 | |||||
| Энергопотребление, Вт | 25 | 50 | 70 | 85 | 100 | 160 | ||
| Кол-во полюсов (стандарт) | 3Р | |||||||
| Кол-во полюсов (под заказ) | 3Р+N, 4P | 2P, 3Р+N, 4P | 3Р+N, 4P | - | ||||
| Степень защиты со стороны лицевой панели | IP 30 | |||||||
| Высота над уровнем моря, м | 2000 | |||||||
| Климатическое исполнение | УХЛЗ | |||||||
| Диапазон рабочих температур, °С | от -25 до +40 | |||||||
| Срок службы, лет не менее | 15 | |||||||
| Соответствие ГОСТ/МЭК/ТУ | ГОСТ Р50030.2-99 (МЭК 60947-2-98), ТУ 3422-004-70039908-2007 | |||||||
Токовременные характеристики автоматических выключателей ВА-99М
Влияние температуры окружающей среды:
Ввод в эксплуатацию аппаратов должен осуществляться при нормальной рабочей температуре окружающей среды.Температурный коэффициент
Время срабатывания автоматического выключателя определяется по его токовременной характеристике. При этом значение уставки защиты от перегрузок (Ir) необходимо скорректировать в соответствии с приведенными ниже графиками.
Габаритные и установочные размеры
Типовые схемы подключения
Особенности эксплуатации и монтажа
1. Присоединение:
2. Условия хранения и эксплуатации:
Хранение выключателей серии ВА-99М осуществляют в упаковке производителя в помещениях с естественной вентиляцией при температуре окружающего воздуха от -45 до +55 °С и относительной влажности до 80% при +25 °С.3. Встроенный электропривод (для BA–99М/1250 и BA–99М/1600):
Эксплуатация выключателей производится при температуре от -25 до +40 °С. Средняя температура за 24 часа не должна превышать +35 °С. Высота над уровнем моря не должна превышать 2000 метров. Класс загрязнения: III. Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями (по ГОСТ 14254-96): IP 30 – оболочки выключателя; IР00 – зажимов для присоединения внешних проводников. При температуре воздуха +40 °С относительная влажность не должна превышать 50%. Относительная влажность может быть выше при низких температурах воздуха. Максимальная средняя относительная влажность за месяц не должна превышать 90% в самый влажный месяц при минимальной средней температуре воздуха за месяц +25 °С. Следует учитывать, что при резких изменениях температуры на поверхности выключателя может конденсироваться влага.
У привода два режима управления: ручной и автоматический. Переключатель режима находится на лицевой панели привода. В ручном режиме управления автоматом включение осуществляется с помощью рукоятки ручного взвода. В автоматическом режиме управление автоматом осуществляется дистанционно. Цепи управления электроприводом подключаются к клеммам, которые расположены сбоку привода.
Контакты 1 (L) и 4 (N) служат для подключения питания привода; к контактам 2 и 3 подключаются кнопки «ВКЛ» и «ВЫКЛ» с пружинным возвратом, при помощи которых осуществляется управление электроприводом; контакт 5 – заземление. Кнопка «ВКЛ» служит для приведения рукоятки автомата в положение «ON». Кнопка «ВЫКЛ» служит для приведения рукоятки автомата в положение «OFF»
Типовая комплектация
1. Автоматический выключатель ВА-99М.
2. Контактные пластины и встроенный электропривод (для BA–99М/1250 и BA–99М/1600).
3. Межфазные перегородки.
4. Болты.
5. Паспорт.
