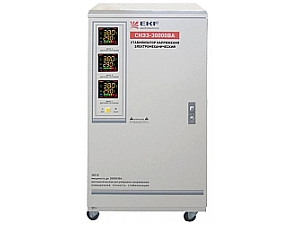

Стабилизаторы напряжения трехфазные серии СНЭ 3
Назначение
Серия СНЭ 3 состоит из двух групп: первая группа — стабилизаторы трехфазные с электромеханическим приводом, вторая — стабилизаторы трехфазные с электромеханическим приводом с управлением на тиристорных ключах (СНЭ 3 – 60000 ВА, СНЭ 3 – 100000 ВА). Стабилизаторы переменного напряжения трехфазные электромеханические предназначены для обеспечения стабилизированным электропитанием как промышленных, так и бытовых
потребителей в условиях нестабильного по значению напряжения питающей сети 380 В.
Трехфазные стабилизаторы переменного тока способны обеспечивать работу как отдельных приборов (станки, установки, электронное оборудование), так и комплексных объектов (коттеджи, офисы, строительные объекты, компьютерные сети, серверные и пр.). Грамотно подобранный стабилизатор не только гарантирует работоспособность приборов в случае скачков напряжения, но и обеспечивает экономию их энергопотребления.
Стабилизаторы переменного напряжения трехфазные электромеханические на тиристорных ключах имеют гибридную конструкцию: электромеханический привод управляется микроконтроллером при помощи тиристорных ключей. Использование управления на тиристорных ключах позволило добиться высокой скорости реакции и повышенной точности регулирования, как у электронных стабилизаторов. Также это позволило создать защиту от высокочастотных помех, неизбежных в условиях промышленного производства. В то же время электромеханический привод стабилизатора обеспечивает плавность регулировки и не искажает токовые характеристики, что очень важно при подаче питания к оборудованию с электронными блоками управления.
Преимущества
1. Высокая точность стабилизации напряжения, ±3%.
2. Высокая скорость стабилизации, 0,5–1 сек. (при отклонении входного напряжения ±10%).
3. Отсутствие амплитудного искажения.
4. Температурный диапазон от -5 до +40 °С.
5. Широкий диапазон входных рабочих напряжений от 270 В до 430 В.
6. Перегрузочная способность: при 20% – до 60 мин., при 40% – 30 мин., при 60% – 5 мин.
7. Встроенная защита: от перенапряжения, перегрузки, перекоса фаз и короткого замыкания.
8. Стабилизатор имеет малую чувствительность к частоте сети.
9. Долговечность работы.
Характеристики
| Параметры | Значения |
|---|---|
| КПД, % не менее | 90 |
| Частота, Гц | 50/60 |
| Диапазон напряжения на выходе, В | 270-420 |
| Номинальное напряжение на выходе, В | 380±3% |
| Количество фаз | 3 |
| Выходное напряжение по каждой фазе, относительно 0, В | 220±3% |
| Время реакции при отклонении на 10 % входного напряжения, не более, сек | 0,5–1 |
| Система охлаждения | Естественное, воздушное |
| Температура эксплуатации, °С | от +1 до +40 |
| Влажность при температуре +25 °С | не более 80% |
| Максимальная мощность, В*А | 10 000, 15 000, 20 000, 30 000, 45 000, 60 000, 100 000 |
| Соответствие ГОСТ/МЭК/ТУ | ГОСТ Р51318.14.1-99, ГОСТ Р51318.14.2-99 (МЭК 335-1-94) |
Габаритные и установочные размеры
Особенности эксплуатации и монтажа
1. Индикатор «ЗАДЕРЖКА».
2. Индикатор «РАБОТА».
3. Индикатор «ЗАЩИТА».
4. Значение напряжения на выходе.
5. Значение напряжения на входе.
6. Контроль загрузки стабилизатора.
7. Внимание! Перегрев.
8. Внимание! Перегруз.
9. Пониженное напряжения.
10. Повышенное напряжение.
Типовая комплектация
1. Стабилизатор.
2. Руководство по эксплуатации.
3. Паспорт.
