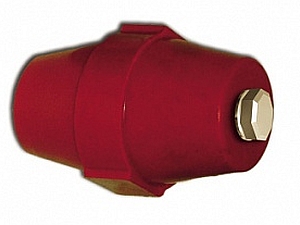

Изоляторы шинные SM «Бочонок»
Назначение
Шинные изоляторы серии SM применяются для крепления токопроводящих шин внутри силовых шкафов или других устройств, для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки с последующим подключением силовых проводников для распределения электроэнергии внутри щита. Крепление шинного изолятора осуществляется с помощью болта и шайбы, входящих в комплект поставки, к монтажной пластине
или корпусу с одной стороны и к токоведущей шине – с другой.
Характеристики
| Параметры | Значения |
|---|---|
| Плотность материала, г/см | 1,75–1,95 |
| Впитывание влаги, мг | Менее 20 |
| Усадка, % | Менее 15 |
| Изменение формы | При давлении 1,8 мПа и температуре не ниже +250 °С |
| Ударная вязкость, кДж/м2 | Более 25 |
| Прочность на изгиб, мПа | Более 123 |
| Электрическое сопротивление, Ом | 1 х 10^12 |
| Уровень горючести | Негорючий |
| Диэлектрические потери | Менее 0,015 |
| Рабочее напряжение, U | 0,66 кВ |
Габаритные и установочные размеры
Типовая комплектация
1. Изолятор шинный SM «Бочонок».
2. Болты.
