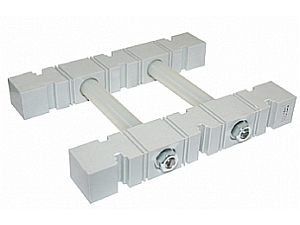

Изоляторы шинные «Мост»
Назначение
Изолятор предназначен для установки и закрепления электротехнической медной или алюминиевой шины в электротехнические шкафы, для организации сборных шин, а также для закрепления вертикальных ответвлений от сборных шин. Изолятор имеет трехфазное исполнение и возможность установки и закрепления в нем трех типоразмеров сечения шин: 5 и 10 мм с одной стороны и 8 мм – с другой.
Характеристики
| Параметры | Значения |
|---|---|
| Высота закрепляемых шин, мм | 40…100 |
| Ширина закрепляемых шин, мм | 5; 8;10 |
| Стандартные сечения шин, мм | 5 x 40; 5 x 40; 5 x 60; 5 x 100; 8 x 80; 8x100; 10 x50; 10 x 50; 10 x 60; 10 x 80; 10 x100 |
| Расстояние между шинами, мм | 80 |
| Механическая разрушающая сила на сдвиг, кН | Не менее 20 |
| Максимальный ток, А | 2000 (по медной шине) |
| Номинальное рабочее напряжение, В | 1000 |
| Выдерживаемое напряжение, кВ | 3,5 |
| Выдерживаемое импульсное напряжение, кВ | 9 |
| Момент затяжки болтов, Н*м | 20 |
| Масса комплекта изоляторов, кг | 0,65 |
| Рабочая температура, °С | От -40 до +130 |
Габаритные и установочные размеры
Типовая комплектация
1. Изоляторы – 2 шт.
2. Шпилька для соединения изоляторов между собой – 2 шт.
3. Силиконовые изолирующие втулки – 2 шт.
4. Метизы: гайки – 4 шт, шайбы – 4 шт.
5. Паспорт.
