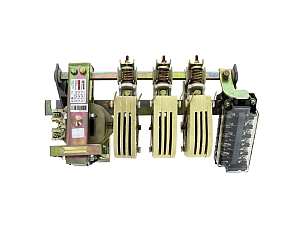

Контакторы электромагнитные серии КТ-6000
Назначение
Контакторы электромагнитные серии КТ-6000 предназначены для включения и отключения приемников электрической энергии с номинальным напряжением до 660 В переменного тока частотой 50 Гц. Контакторы применяются для включения мощных электрических машин и в аппаратуре автоматического включения резерва (АВР). Изготавливаются в открытом исполнении с естественным воздушным охлаждением.
Преимущества
1. Трехполюсное исполнение на ток от 100 до 630 А по категории AC3.
2. Дополнительные контакты: 3NO + 3NC.
3. Возможность изменения дополнительных контактов от 6NO до 6NC.
4. Естественное воздушное охлаждение.
5. Гарантийные обязательства составляют 5 лет.
Характеристики
| Параметры | Значения |
|---|---|
| Номинальное напряжение, В | 230 /400 |
| Номинальное напряжение изоляции, В | 690 |
| Число полюсов | 3 |
| Категория применения | AC-1, AC-3 |
| Напряжение срабатывания катушки управления, Uc | От 0,85 до 1,1 |
| Напряжение отпускания катушки управления, Uc | От 0,2 до 0,75 |
| Механическая износостойкость, млн. циклов | 1 |
| Электрическая износостойкость, млн. циклов | 0,3; 0,2 (для КТ-6043, КТ-6053) |
| Высота над уровнем моря, м не более | 1000 |
| Температура окружающего воздуха, °С | От - 45 до +40 |
| Окружающая среда | Невзрывоопасная, не содержащая пыли |
| Виброустойчивость по ГОСТу 17516.1-90 | Группа механического исполнения М1 |
| Место установки | На открытых панелях в закрытых помещениях защищенное от прямого попадания воды |
| Рабочее положение в пространстве | На вертикальной плоскости |
| Отклонение от рабочего положения, не более | 5° в любую сторону |
| Режим работы контакторов | Продолжительный, прерывисто-продолжительный, повторно-кратковременный и кратковременный |
| Степень защиты по ГОСТу 14255-69 | IP 00 |
| Климатическое исполнение и категория размещения по ГОСТу 15150-69 | УХЛ 3 |
| Соответствие ГОСТ/МЭК/ТУ | ГОСТ Р 51731-2001 (МЭК 61095-92), ГОСТ Р 50030.4.1-2002, ТУ 3426-005-70039908-2007 |
Габаритные и установочные размеры
Типовые схемы подключения
Особенности эксплуатации и монтажа
Дополнительные устройства: сменные катушки управления.
Типовая комплектация
1. Контактор электромагнитный серии КТ-6000.
2. Паспорт.
