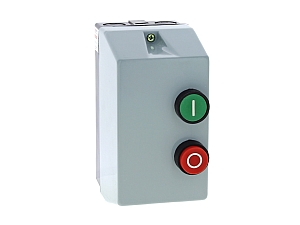

Пускатели магнитные КМЭ в корпусе IP65
Назначение
Пускатель магнитный КМЭ является комплектным устройством, состоящим из малогабаритного контактора КМЭ, теплового реле РТЭ, оболочки с сальниками и кнопок управления. Пускатели предназначены для дистанционного пуска непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с коротко-замкнутым ротором на напряжение переменного тока до 400 В, а также для защиты электродвигателей от перегрузок
недопустимой продолжительности и сверхтоков, возникающих при обрыве одной из фаз.
При применении контакторов КМЭ 0910 – КМЭ 3210 используется пластиковый корпус, контакторов КМЭ 4011 – КМЭ 9511 – металлическая оболочка.
Преимущества
1. Меньшие габаритные размеры по сравнению с отечественными аналогами.
2. Металлический корпус (от 40 А).
3. Степень защиты IP 65.
4. Гарантийные обязательства составляют 5 лет.
Характеристики
| Наименование | Номинальный рабочий ток, A | Номинальная мощность, кВт | Номинальное напряжение катушки управления, В | Тепловое реле (диапазон регулировки, А) |
|---|---|---|---|---|
| КМЭ 0910 (КМЭ 9А) пластик | 9 | 4 | 230 400 | РТЭ-1314 (7-10) |
| КМЭ 1210 (КМЭ 12А) пластик | 12 | 5,5 | 230 400 | РТЭ-1316 (9-13) |
| КМЭ 1810 (КМЭ 18А) пластик | 18 | 7,5 | 230 400 | РТЭ-1321 (12-18) |
| КМЭ 2510 (КМЭ 25А) пластик | 25 | 11 | 230 400 | РТЭ-1322 (17-25) |
| КМЭ 3210 (КМЭ 32А) пластик | 32 | 15 | 230 400 | РТЭ-2353 (23-32) |
| КМЭ 4011 (КМЭ 40А 1NC) металл | 40 | 18,5 | 230 400 | РТЭ-2355 (30-40) |
| КМЭ 5011 (КМЭ 50А 1NC) металл | 50 | 22 | 230 400 | РТЭ-3357 (37-50) |
| КМЭ 6511 (КМЭ 65А 1NC) металл | 65 | 30 | 230 400 | РТЭ-3359 (48-65) |
| КМЭ 8011 (КМЭ 80А 1NC) металл | 80 | 37 | 230 400 | РТЭ-3363 (63-80) |
| КМЭ 9511 (КМЭ 95А 1NC) металл | 95 | 45 | 230 400 | РТЭ-3365 (80-93) |
Габаритные и установочные размеры
Типовые схемы подключения
Типовая комплектация
1. Пускатель магнитный КМЭ в корпусе со степенью защиты IP 65.
2. Паспорт.
