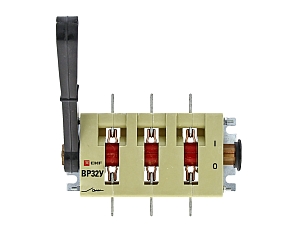

Выключатели-разъединители ВР32У (универсальные)
Назначение
Выключатели-разъединители ВР32У (универсальные) серии MAXima предназначены для ручного включения-отключения цепей переменного тока с номинальным напряжением до 690 В частотой 50 Гц. В конструкции применена трехполюсная контактная система ножевого типа с двойным видимым разрывом цепи. С помощью двойного разрыва цепи, больших растворов контактов и дугогасительных камер обеспечивается эффективное гашение электрической
дуги при коммутации нагрузок, что препятствует преждевременному и чрезмерному износу контактов.
Конструкция контактных выводов обеспечивает болтовое присоединение шин или проводников, оконцованных кабельными наконечниками. Все рубильники являются универсальными по типу присоединения рукоятки. Конструкция рубильника предусматривает установку рукоятки как справа от корпуса, так и слева. Расположение рукоятки, левое или правое, можно поменять в процессе эксплуатации при необходимости. Расположение плоскости присоединения внешних зажимов контактных выводов перпендикулярно плоскости монтажа.
Выпускается несколько исполнений ВР32У:
• на одно и на два направления;
• с несъемной рукояткой;
• со съемной смещенной рукояткой.
Преимущества
1. Возможность установки рукоятки как справа, так и слева от корпуса.
2. Простота и надежность конструкции.
3. Наличие двойного видимого разрыва цепи.
4. Наличие дугогасительных камер.
5. Широкий выбор типоисполнений.
Характеристики
| Наименование | Номинальный ток, A | Направления | Исполнение |
|---|---|---|---|
| ВР32У-31А31220 ВР32У-35А31220 ВР32У-37А31220 ВР32У-39А31220 ВР32У-31А71220 ВР32У-35А71220 ВР32У-37А71220 ВР32У-39А71220 |
100 250 400 630 100 250 400 630 |
1 1 1 1 2 2 2 2 | С дугогасительными камерами, несъемная рукоятка |
| ВР32У-31B31250 ВР32У-35B31250 ВР32У-37B31250 ВР32У-39B31250 ВР32У-31B71250 ВР32У-35B71250 ВР32У-37B71250 ВР32У-39B71250 |
100 250 400 630 100 250 400 630 |
1 1 1 1 2 2 2 2 | С дугогасительными камерами, съемная смещенная рукоятка |
| Параметры | Значения | |||
|---|---|---|---|---|
| Условный тепловой ток на открытом воздухе Ith, А | 100 | 250 | 400 | 630 |
| Номинальный кратковременновыдерживаемый ток, кА | 5 | 8 | 11 | 16 |
| Номинальный условный ток короткого замыкания, кА | 8 | 14 | 22 | 32 |
| Механическая износостойкость, циклов не менее | 25 000 | 25 000 | 16 000 | 16 000 |
| Сечение подключаемых проводников, max кв. мм. | 35 | 120 | 240 | 2х240 |
| Номинальное напряжение изоляции, Ui, В | 690 | |||
| Номинальное рабочее напряжение, Ue, В | 400, 690 | |||
| Кол-во полюсов | 3Р | |||
| Категории применения | АС-21 В, АС-22 В (с д/г камерами) | |||
| Степень защиты | IP 00; IP 32 (при установке в НКУ) | |||
| Диапазон рабочих температур, °С | От -25 до +40 | |||
| Климатическое исполнение | УХЛ З | |||
| Высота над уровнем моря, м | До 2000 | |||
| Срок службы, не менее, лет | 10 | |||
| Соответствие ГОСТ/МЭК/ТУ | ГОСТ Р 50030.3-99, ТУ3424-036-05758109-2006 | |||
Габаритные и установочные размеры
Типовые схемы подключения
Особенности эксплуатации
Типовая комплектация
1. Выключатель-разъединитель серии ВР32У.
2. Рукоятка (съемная/несъемная).
3. Дугогасительные камеры.
4. Крепеж.
5. Удлинительная гильза для исполнения со съемной рукояткой.
