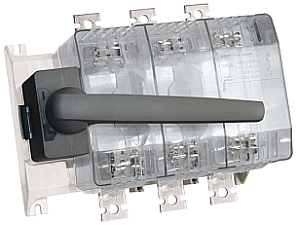

Выключатели-разъединители (рубильники) серии ВРЭ
Назначение
Выключатели-разъединители ВРЭ предназначены для ручного включения-отключения цепей переменного тока номинальным напряжением до 500 В / 690 В (ВРЭ/ВРЭ с предохранителями) частотой 50Гц, а также для защиты от коротких замыканий и перегрузки в моделях с плавкими предохранителями (предохранители в комплект поставки не включены). Двойной видимый разрыв цепи и прочный корпус с функцией дугогасительной камеры, выполненный из
негорючего полиамида со стекловолокном, обеспечивают максимальную безопасность переключения. Фронтальная защита от прикосновений обеспечивается защитной крышкой.
Применяются в качестве аварийного или главного выключателя для токов от 160 А до 630 А в вводно-распределительных устройствах, распределительных и шкафах управления и др. Устанавливаются на монтажную панель. Конструктивно ВРЭ состоит из трехполюсного основания с механизмом замыкания/размыкания контактов и дугогасительными камерами, прозрачной защитной крышки для визуального определения положения контактов и рукоятки. Конструкция контактных выводов обеспечивает болтовое присоединение шин или проводников, оконцованных кабельными наконечниками.
Есть возможность установки замка для блокировки включения/отключения.
Выключатели-разъединители ВРЭ поставляются с передней рукояткой с возможностью выноса ее на дверцу шкафа.
Выключатели могут дополнительно оснащаться электромеханическим дополнительным контактом состояния NO + NC.
Преимущества
1. Наличие моделей с плавкими предохранителями.
2. Двойной видимый разрыв цепи.
3. Наличие дополнительных контактов.
4. Выносная рукоятка на дверцу шкафа.
5. Блокировка положения рукоятки при помощи замка.
Характеристики
| Наименование | Номинальный ток, A | Габарит плавкой вставки |
|---|---|---|
| ВРЭ 160 А | 160 | - |
| ВРЭ 250 А | 250 | - |
| ВРЭ 400 А | 400 | - |
| ВРЭ 630 А | 630 | - |
| ВРЭ 160 А с предохранителями типа ППН (габ. 00) | 160 | 00 |
| ВРЭ 250 А с предохранителями типа ППН (габ. 1) | 250 | 1 |
| ВРЭ 400 А с предохранителями типа ППН (габ. 2) | 400 | 2 |
| ВРЭ 630 А с предохранителями типа ППН (габ. 3) | 630 | 3 |
| Параметры | Значения | |||
|---|---|---|---|---|
| Номинальный тепловой ток Ith, А | 160 | 250 | 400 | 630 |
| Для выключателей-разъединителей ВРЭ: | ||||
| Максимальное номинальное напряжение Ue, В | 500 | |||
| Частота, Гц | 50-60 | |||
| Максимальное импульсное напряжение Uimp, кВ | 12 | |||
| Номинальный кратковременно-выдерживаемый ток (1 с) Icw, кА | 7 | 7 | 15 | 15 |
| Номинальный условный ток короткого замыкания Icm, кА | 20 | 20 | 30 | 30 |
| Категории применения | АС-23 А (500 В, 125 А) АС-23 А (415В) АС-22 А (500 В) АС-21 А (500 В) |
АС-23 А (500 В, 200 А) АС-23 В (415В) АС-22 В (500 В) АС-21 В (500 В) |
АС-23 В (500 В) АС-22 В (500 В) АС-21 В (500 В) | |
| Крепление шин и проводников | Болт M8 | Болт M10 | ||
| Механическая износостойкость, циклов, не менее | 7000 | |||
| Степень защиты | IP 40 | |||
| Для выключателей-разъединителей ВРЭ с предохранителями: | ||||
| Тип (габарит) плавкой вставки | ППН-33 (габ. 00) | ППН-35 (габ. 1) | ППН-37 (габ. 2) | ППН-39 (габ. 3) |
| Максимальное номинальное напряжение Ue, В | 690 | |||
| Частота, Гц | 50-60 | |||
| Максимальное импульсное напряжение Uimp, кВ | 8 | 8 | 8 | 12 |
| Максимально допустимый ток короткого замыкания с предохранителями, кА | 80 | |||
| Мощность рассеивания предохранителя на одну фазу, Вт | 12 | 23 | 34 | 48 |
| Категории применения | АС-23 А (690 В, 125 А) АС-23 А (500 В) АС-22 А (690 В) АС-21 А (690 В) |
АС-23 В (690 В) АС-22 В (690 В) АС-21 В (690 В) | ||
| Крепление шин и проводников | Болт M8 | Болт M10 | Болт M12 | |
| Механическая износостойкость, циклов, не менее | 7000 | 4000 | ||
| Степень защиты | IP 20 | |||
| Общие характеристики: | ||||
| Номинальное напряжение изоляции Ui, | В 1000 | |||
| Сечение подключаемых проводников, кв.мм. | 70 | 120 | 240 | 240 |
| Кол-во полюсов | 3P | |||
| Диапазон рабочих температур, °С | От -25 до +50 | |||
| Климатическое исполнение | УХЛ 3 | |||
| Высота над уровнем моря, м | До 2000 | |||
| Срок службы, лет не менее | 10 | |||
| Соответствие ГОСТ/МЭК/ТУ | ГОСТ Р 50030.3-99 (МЭК 60947-3-99) | |||
Габаритные и установочные размеры
Типовые схемы подключения
Особенности эксплуатации
В моделях с предохранителями при отсутствии предохранителя контакта нет. Для нормальной работы выключателя-разъединителя необходимо наличие предохранителя в исправном состоянии.
Типовая комплектация
1. Выключатель-разъединитель серии ВРЭ.
2. Паспорт.
Плавкие предохранители и дополнительные устройства (контакт состояния, выносная рукоятка, замок) в комплект поставки не включены и приобретаются отдельно.
