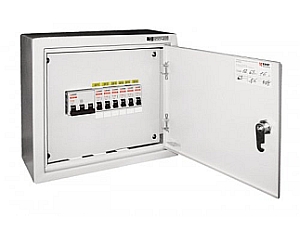

Щитки осветительные серий ОЩВ
Назначение
Щитки осветительные предназначены для приема и распределения электрической энергии в сетях трехфазного переменного тока напряжением 230/400 В, частотой 50 Гц с глухозаземленной нейтралью, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Номинальный ток расцепителей автоматических выключателей на вводе и отходящих линиях указывается при заказе.
Щитки осветительные изготавливаются в металлических и пластиковых боксах с порошковым покрытием, со степенью защиты IP 31. Щитки комплектуются DIN-рейками, автоматическими выключателями, шинами N и PE. Сальники ввода, вывода и комплектность оговариваются отдельно при заказе изделия. Возможно изготовление любых осветительных щитов по схеме заказчика как в металлических, так и в пластиковых боксах.
Вид установки – навесной.
Преимущества
1. Применение только сертифицированных материалов.
2. Сборка, как в металлических, так и в пластиковых боксах.
Характеристики
| Параметры | Значения |
|---|---|
| Номинальное напряжение, В | 230/400 |
| Материал | Сталь 08 пс ГОСТу 1050-88 / АВS-пластик |
| Контактируемые среды | Невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ |
| Тип покрытия металлического корпуса | Порошковое, RAL 7035 |
| Степень защиты по ГОСТу 14254-96 | IP 31 |
| Упаковка | Трехслойный листовой картон |
| Климатическое исполнение по ГОСТу 15150-69 | УХЛ 4 |
Габаритные и установочные размеры
Особенности эксплуатации и монтажа
1. Щиты осветительные укомплектованы модульным оборудованием производства ЕKF.
2. Возможно изготовление любых осветительных щитов по схемам заказчика, в том числе и со степенью защиты IP 54.
