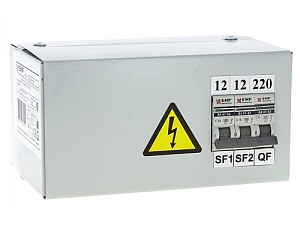

Ящики с понижающим трансформатором серии ЯТП
Назначение
Ящики ЯТП предназначены для преобразования напряжения 230 В (400 В) переменного тока с частотой 50 Гц в безопасное напряжение 12 В (24 В, 36 В, 42 В) и служат для питания линий ремонтного освещения подключения переносных светильников и электроинструмента. Вид установки – навесной.
Преимущества
1. Изготовление с вводным напряжением как на 230 В, так и на 400 В.
2. Изготовление с выходным напряжением 12, 24, 36, 42 и 110 В.
3. Изготовление в ящиках со степенью защиты до IP 54.
4. Применение только сертифицированных материалов.
Характеристики
| Параметры | Значения |
|---|---|
| Номинальное напряжение первичное, В | 230/400 |
| Номинальная мощность, кВА | 0,25; 0,4 |
| Номинальный режим работы | Продолжительный |
| Допускаемая частота включений | Не более трех в час |
| Материал корпуса | Сталь 08 пс ГОСТ 1050-88 |
| Контактируемые среды | Невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ |
| Тип покрытия корпуса | Порошковое, RAL 7035 |
| Степень защиты по ГОСТу 14254-96 | IP 30 |
| Упаковка | Трехслойный листовой картон |
Габаритные и установочные размеры
Типовые схемы подключения
Особенности эксплуатации и монтажа
1. Ящик ЯТП выполнен разборным, для этого в верхней части бокса установлены два винта. 2. Ящик ЯТП укомплектован модульным оборудованием произ- водства ЕKF.
