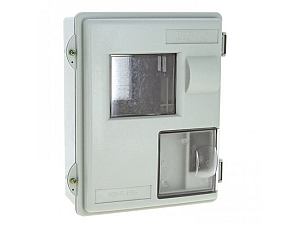

Щит учетный пластиковый ЩУ-П IP 54
Назначение
Щиты учетные пластиковые серии ЩУ-П предназначены для установки однофазного счетчика и модульных аппаратов защиты (выключателей автоматических, выключателей нагрузки, дифференциальных автоматических выключателей) в однофазных цепях переменного тока напряжением 230 В частотой 50 Гц. Обладая высокой степенью защиты IP 54, щиты серии ЩУ-П могут без ограничений применяются практически во всех типах жилых,
административных и промышленных зданий, в том числе в помещениях с повышенным уровнем пыли и влаги. Широкий температурный диапазон (от –25 до +40 oC) обеспечивает возможность установки корпуса вне помещений: как на плоских поверхностях, так и на столбах, опорах и иных концентрических приспособлениях диаметром не более 320 мм. Возможность опломбировки счетчика позволяет использовать щит на границах в частном секторе и дачном строительстве.
Окошки из прозрачного пластика обеспечивают легкое и удобное считывание показателей электросчетчика, а также дают возможность контролировать текущее состояние аппарата защиты. Управление аппаратом защиты происходит без открытия корпуса, за счет использования внешнего механизма взвода аппарата.
Вид установки – навесной.
Преимущества
1. Легкий, удобный, герметичный корпус.
2. Возможность монтажа на стену или на столб.
3. Механизм взвода аппарата защиты.
4. Возможность установки вместо счетчика электроэнергии до 6 модулей аппаратов защиты (DIN-рейка поставляется в комплекте).
5. Возможность удобной опломбировки корпуса за счет специальных винтов (поставляются в комплекте).
6. Система взвода автомата без открытия бокса.
Характеристики
| Параметры | Значения |
|---|---|
| Номинальное рабочее напряжение, В | 230/400 |
| Материал корпуса | ABS-пластик |
| Степень защиты по ГОСТу 14254-96 | IP 54 |
| Климатическое исполнение по ГОСТу 15150-69 | УХЛ 3 |
Габаритные и установочные размеры
Особенности эксплуатации и монтажа
Типовая комплектация
1. Щит учетный ЩУ-П.
2. Маркировочная лента.
3. Оцинкованная DIN-рейка.
4. Дюбель-гвозди.
