Бокс ВПУ–1Ф
Назначение

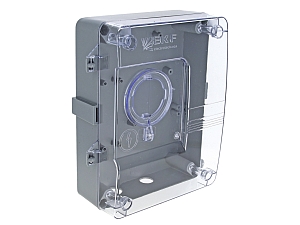

Бокс ВПУ-1Ф выполнен из ABS-пластика и предназначен для размещения и защиты однофазных счетчиков электрической энергии и автоматических выключателей от воздействия окружающей среды, и механических повреждений при создании выносного пункта учета потребления электрической энергии в однофазных цепях переменного тока. Конструктивное исполнение бокса обеспечивает безопасность обслуживающего персонала. А система пломбировки
защищает оборудование от несанкционированного доступа потребителей к последнему.
Бокс предназначен для установки на кирпичную или бетонную стену. Кроме того, предусмотрена возможность крепления бокса к опоре любого диаметра с применением дополнительных конструктивных элементов. Бокс устанавливается на улице либо в закрытых помещениях.
Конструктивно бокс состоит из основания толщиной 4,2 мм и съемной прозрачной крышки, в которой имеется окно для доступа к отходящему автоматическому выключателю. Данное окно защищается заглушкой с резиновой прокладкой. Крышка фиксируется в основании с помощью четырех винтов М6 х 50.
В основании бокса предусмотрены крепежные отверстия, которые позволяют установить однофазный счетчик любой модели серии СКАТ, а также счетчики других производителей. Модульная аппаратура устанавливается на стандартные DIN-рейки.
В боксе предусмотрены конструктивные элементы для пломбирования крышки и заглушки, что предотвращает доступ к оборудованию неквалифицированного персонала.
Преимущества
1. Легкий, удобный, герметичный корпус.
2. Возможность монтажа на стену или на опору.
3. Возможность удобной опломбировки.
4. Степень защиты IP 54.
Характеристики
| Параметры | Значения |
|---|---|
| Номинальное рабочее напряжение, В | 230/400 |
| Степень защиты по ГОСТу 14254-963 | IP 54 |
| Диапазон рабочих температур, °С | От -40 до +50 |
| Количество вводов d30 | 3 |
| Угол открытия дверей | 180° |
| Масса бокса с оборудованием, кг | 2,2 |
| Степень защиты по ГОСТу 14254-96 | IP 31, IP 54 |
| Упаковка | Трехслойный листовой картон |
| Климатическое исполнение по ГОСТу 15150-69 | УХЛ 3 |
Габаритные и установочные размеры
Особенности эксплуатации и монтажа
Порядок монтажа на стену:1. Открыть крышку бокса.
2. Установить на DIN-рейки автоматические выключатели.
3. Установить счетчик электрической энергии.
4. Развести электрические соединения между электроэлементами.
5. Проверить качество выполненного монтажа.
6. Установить бокс на стену в установленном месте и закрепить с помощью крепежа, входящего в комплект поставки.
7. Установить на отходящий автоматический выключатель ограничитель, закрыть крышку и зафиксировать ее при помощи винтов М6 х 50, также входящие в комплект поставки бокса.
8. При необходимости опломбировать бокс.
Порядок монтажа на столб:
1. Выполнить сборку бокса так же, как и при монтаже на стену (см. порядок монтажа на стену).
2. Отмерить стальную ленту необходимой длины в зависимости от диаметра столба, так чтобы после продевания ленты через кронштейн основания осталось еще минимум 80 мм с обоих концов.
3. Надеть на ленту две скрепы.
4. Продеть ленту через кронштейн основания.
5. Зажать ленту, как показано на рисунке, с помощью скрепы.
Типовая комплектация
1. Бокс ВПУ-1Ф – 1 шт.
2. Комплект крепежа бокса к стене – 1 шт.
3. Комплект крепежа бокса к столбу – 1 шт.
4. Паспорт.
