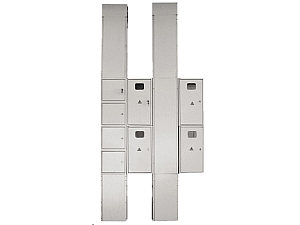

Устройство этажное распределительное УЭРМС
Назначение
Устройство этажное распределительное модульное секционное типа УЭРМС предназначено для приема, распределения и учета электроэнергии, размещения устройств телефонной, радиотрансляционной и телевизионной сетей и оборудования АСКУЭ (автоматизированной системы контроля и учета электроэнергии).
Устройство состоит из двух вертикальных коробов модульных ящиков, в которых размещается силовое – и слаботочное оборудование. Короба являются связующими элементами всего устройства.
Устройство классифицируется: по количеству квартир на этаже, схеме ввода, расположению короба КСС, номинальному току вводных автоматов, высоте устройства.
Вид установки – навесной.
Преимущества
1. Аппаратура каждой квартиры в отдельном запираемом шкафчике.
2. Применение порошковой краски позволяет повысить стойкость к механическим повреждениям и коррозии.
3. На коробах вверху имеются сдвижные части конструкции для выравнивания высоты и подгона вплотную к потолку.
4. Позволяет прокладывать магистрали без штрабления стен.
5. Силовые линии и слаботочные линии разделены по своим каналам.
6. В установленном состоянии имеет степень защиты IP 31.
7. В канале КЭТ имеются специально разработанные шины N и PE.
8. Изделия типа УЭРМС производства EKF могут изготавливаться как отдельные элементы.
9. Использование КЭТ в качестве канала для прокладки кабеля.
Характеристики
| Параметры | Значения |
|---|---|
| Номинальное напряжение, В | 230/400 |
| Материал корпуса | Сталь 08 пс ГОСТ 1050-88 |
| Количество модулей в ЩУР | 12 |
| Толщина металла дверей ящиков и отсеков, мм | 0,8 |
| Контактируемые среды | Невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ |
| Тип покрытия | Порошковое, RAL 7035 |
| Угол открытия дверей | 120° |
| Ввод кабеля | Сверху и снизу |
| Степень защиты по ГОСТу 14254-96 | IP 31 |
| Климатическое исполнение по ГОСТу 15150-69 | УХЛ 4 |
Габаритные и установочные размеры
Описание узлов:
1. Короб КЭТ (короб электротехнический) – 1 шт.
2. Короб КСС (короб связи и сигнализации) – 1 шт.
3. Ящик ЩУР (щит учетно-распределительный) – от 1 до 4 шт.
Короб КСС состоит из двух щитов сигнализации и связи ЩСС. Оборудование в ЩСС устанавливается заказчиком на обьекте. Каждый ЩСС имеет 4 отсека:
ТВ – отсек телевизионного оборудования.
ТФ – отсек телефонной сети.
РИД – отсек радиосети и диспетчеризации.
АСКУЭ – отсек автоматизированной системы учета электропотребителей.
Короб КЭТ может дополнительно комплектоваться компенсаторами высоты 200 и 400 мм для сборки УЭРМС необходимой высоты.
Особенности эксплуатации и монтажа
Устройство состоит из двух вертикальных коробов модульных ящиков, в которых размещается силовое и слаботочное оборудование. Короба являются связующими элементами всего устройства. Устройство классифицируется: по количеству квартир на этаже; схеме ввода; расположению короба КСС; номинальному току вводных автоматов; высоте устройства. Эксплуатация устройства в соответствии с УХЛ 4 по ГОСТу 15150-69.
Примеры стандартной комплектации:
1. Устройство этажное позволяет создавать различные конфигурации конструкции в зависимости от пожелания заказчика.
2. Используеся КЭТ в качестве защитного канала для прокладки кабеля.
3. Устройство поставляется в разобраном виде, что значительно облегчает транспортировку и монтаж.
Типовая комплектация
1. ЩУР (щит учетно-распределительный):
• фальшпанель под 12 автоматов;2. КЭТ (короб электротехнический):
• DIN-рейка;
• панель счетчика.
• DIN-рейка – 4 шт.;3. ЩСС (щит связи и сигнализации) – 2 шт:
• уголок перфорированный (для регулировки DIN-реек по высоте) – 4 шт.;
• кронштейны для установки шин N и PE.
• оборудование в ЩСС устанавливается заказчиком на объекте. Каждый ЩСС имеет два отсека;4. Короб универсальный с компенсатором:
• ТВ – отсек телевизионного оборудования;
• ТФ – отсек телефонной сети;
• РИД – отсек радиосети и диспетчеризации;
• АСКУЭ – отсек автоматизированной системы учета электропотребителей.
• DIN-рейка – 2 шт;5. Короб КСС (короб связи и сигнализации):
• уголок перфорированный (для регулировки DIN-реек по высоте) – 2 шт;
• короб выдвижной (увеличивает высоту короба до 120 мм).
• четыре отсека для TV-оборудования, телефонной связи, радиосети и диспетчеризации, а также отсек автоматизированной системы учета электропотребителей;6. Компенсатор высоты 200мм / 400 мм – пустой.
• DIN-рейка – 4 шт.
7. Знаки электробезопасности с маркировочной таблицей.
8. Паспорт.
