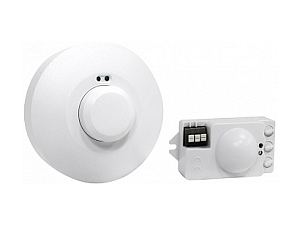

Датчики движения микроволновые серии MW
Назначение
Микроволновые датчики движения (МВ) предназначены для автоматического включения и отключения нагрузки при появлении движущихся объектов в зоне действия датчика, а так же, в зависимости от уровня освещенности. Применяются для экономного использования электроэнергии, автоматического управления освещением и электрическими приборами.
Датчик создает высокочастотные электромагнитные волны и получает эхо, отраженное от объектов. Применяются в однофазных сетях переменного тока номинальным напряжением 230 В и частотой 50Гц и имеют сертификат соответствия ГОСТ.
Преимущества
1. Экономия электроэнергии.
2. Минимальная нагрузка от 1 Вт.
3. Компактный корпус из не поддерживающего горение пластика.
4. Обнаружение движения сквозь оконные стекла, тонкие двери или стены.
5. Автоматический контроль и управление освещением и электроприборами.
6. Регулировка чувствительности в зависимости от уровняосвещенности.
7. Регулировка времени отключения и дальности действия датчика.
8. Высокая чувствительность МВ-датчиков и реагирование на объекты независимо от их траектории движения.
9. Гарантийные обязательства составляют 5 лет.
Преимущества перед инфракрасными датчиками движения:
1. МВ датчики способны работать с лампами, мощностью от 1 Вт.
2. МВ датчики обнаруживают объекты через оконные стекла, тонкие двери и тонкие стены – возможность скрытной установки датчика и обнаружения объектов на улице.
3. Высокая чувствительность МВ датчиков и реагирование на объекты независимо от их температуры.
4. Компактные размеры, позволяющие установить датчик MW-700 под стекло светильника.
Характеристики
| Параметры | Значения | |
|---|---|---|
| MW-700 | MW-703 | |
| Номинальное напряжение, В | 230 (50/60 Гц) | |
| Угол обзора | 360° (потолок) / 120° (стена) | |
| Порог срабатывания, Лк | 5–2000 (регулируется) | |
| Дальность действия, м | 1–8 (регулируется) | |
| Время отключения, сек | 6–720 (регулируется) | |
| Скорость движения объекта, м/с | 0,3-3 | 0,6-1,5 |
| Степень защиты | IP 20 | |
| Высота установки, м | 1,5–3,5 | |
| Потребляемая мощность, Вт | 0,9 | |
| Максимальная мощность нагрузки, Вт* | 1000/400 | 1200/300 |
| Диапазон рабочих температур, С° | От -10 до +70 | |
| Цвет изделия | Белый | |
| Масса нетто, кг | 0,06 | 0,11 |
| Соответствие ГОСТ/МЭК/ТУ | ГОСТ Р 51324.1-2005 (МЭК 60669-1-2000), ГОСТ Р 51324.2.1-99 (МЭК 60669-2-1-96) | |
* Указаны значения для лампы накаливания и люминесцентной лампы.
Габаритные и установочные размеры
Типовые схемы подключения
Типовая комплектация
1. Датчик движения серии MW.
2. Паспорт.
