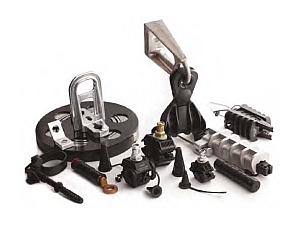

Зажимы АСИП EKF

Арматура для СИП EKF предназначена для использованиях на воздушных линиях напряжением до 1 кВ.
Арматура СИП EKF произведена в соответствии с европейскими стандартами CENELEC CS EN 504 83, NF-C33020, NF-C33021, NFC33040, NF-C33041.
Арматура СИП EKF сертифицирована в России, полностью адаптирована для использования на территории РФ, прошла испытания в соответствии с ГОСТом Р 51177-98 «Арматура линейная. Общие технические условия» и ГОСТом 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности».

Полностью совместима с российскими проводами типа СИП-2 изготовленными по ГОСТу Р 52373-2005.

Соответствует Требованиям Технической политики холдинга МРСК.

Преимущества

1. Соответствует требованиям технической политики холдинга МРСК.
2. Специальная смазка и изолированные контактные пластины исключают попадание воды и воздуха в пятно контакта, что гарантирует долгий срок службы прокалывающих зажимов.
3. Легкий удобный монтаж.
4. Кронштейны выполнены из алюминиевого сплава с высокой устойчивостью к механическому и климатическому воздействию.
5. Крюки выполнены из сплавов повышенной прочности с высокой устойчивостью к коррозии.

Зажимы прокалывающие, ответвительные серии P1X-95, P2X-95, P3X-95

Назначение

Зажимы прокалывающие, ответвительные предназначены для герметичного соединения и ответвления изолированных абонентских проводов и проводов освещения. При затягивании болта со срывной головкой зубцы контактных пластин прорезают изоляцию и входят в зацепление с проводником, образуя надежное соединение с минимальным переходным сопротивлением. Контактные пластины – из алюминиевого сплава. Контактные зубцы покрыты силиконовой смазкой и закрыты резиновым уплотнением. Болты стальные, горячей оцинковки.
Испытано с напряжением 6 кВ в воде на глубине 1 м в течение минуты.
Конструкция из стеклонаполненного погодои ультрафиолетостойкого полиамида. Отсутствие потенциала на болтах позволяет производить монтаж на линиях СИП, находящихся под напряжением.
Зажим ответвительный влагозащищенный обеспечивает соединение электрического контакта методом прокалывания изоляции провода на магистральной линии и зачистки на ответвлении. Влагозащищенный кожух в комплекте. Зажим ответвительный, плашечный предназначен для соединения неизолированных проводов типа А и АС, а также для повторного заземления нулевой жилы при монтаже СИП.

Характеристики

Габаритные и установочные размеры

Особенности эксплуатации и монтажа

1. Зажимы данного типа допускают выполнение работ на линии под напряжением.
2. Демонтаж зажимов прокалывающих возможен (вторичный монтаж не допускается).
3. Для монтажа/демонтажа зажимов используются трещоточные ключи с головками на 10, 13, 17. Для монтажа под напряжением ключи должны быть изолированными и выдерживать напряжение 1000 В.

Зажим анкерный клиновой серий PA1000, PA1500

Назначение

Зажим анкерный клиновой PA1000, PA1500 предназначен для фиксации провода СИП на магистрали и ответвлениях. Обеспечивает необходимое тяжение провода в анкерном пролете линии. Проверенная конструкция корпуса изготовлена из алюминиевого сплава с высокой устойчивостью к механическому и климатическому воздействию. Клинья зажима изготовлены из погодо- и ультрафиолетостойкого стеклонаполненного полиамида. Специальный рельеф поверхности клиньев надежно фиксирует проводник, не повреждая при этом изоляцию.

Характеристики

Габаритные и установочные размеры

Особенности эксплуатации и монтажа

1. Максимальный угол отклонения 50° для одинарного анкерного крепления.
2. Максимальный угол отклонения 100° для двойного анкерного крепления.

3. Рекомендован к использованию совместно с кронштейном анкерным CА 1500, CА 2000.

Зажим анкерный клиновой серии PA25 x 100, поддерживающий серии PAS216/435
и зажим анкерный серии SO-157, SO-158

Назначение

Зажим анкерный клиновой PA25x100 предназначен для крепления абонентской линии из 2-х или 4-х проводов. Специальный рельеф поверхности клиньев надежно фиксирует проводник, не повреждая при этом изоляцию. Легкий монтаж без использования инструмента. Увеличенная до 350 кгс разрушающая нагрузка, позволяет монтировать пролеты до 40 м.
Зажим анкерный поддерживающий PAS216/435 предназначен для крепления абонентской линии из 2-х или 4-х проводов. Пластины из стали горячего цинкования устойчивы к коррозии. Полимерные вставки – из стеклонаполненного полиамида. Легко превращается в промежуточный зажим поворотом пластиковых частей на 90° при ослаблении стягивающего болта.
Зажим анкерный SO-157 предназначен для фиксации и крепления двухжильного СИП на стенах зданий или опорах ЛЭП с помощью крюков и кронштейнов. Конструкция корпуса SO-157 выполнена из алюминиевого сплава, клинья зажима изготовлены из нержавеющей стали, что максимально защищает зажим от коррозии. Разрушающая нагрузка варьируется в зависимости от диапазона сечения проводников.
Зажим анкерный SO-158 предназначен для фиксации и крепления 4-х жильного СИП.

Характеристики

Габаритные и установочные размеры

Особенности эксплуатации и монтажа

1. Монтаж зажима PA25x100 проводится без использования инструмента.
2. Зажим анкерный поддерживающий PAS216/435 может быть использован в качестве промежуточного, поворотом фиксирующей части на 90°.

Зажим промежуточный серий PS1500, PS95

Назначение

Зажим промежуточный PS1500, PS95 предназначен для крепления несущей нейтрали на промежуточных опорах. Провод фиксируется самозажимной защелкой. Конструкция из стеклонаполненного погодо- и ультрафиолетостойкого полиамида имеет подвижный шарнир для обеспечения продольной подвижности зафиксированного провода.

Характеристики

Габаритные и установочные размеры

Особенности эксплуатации и монтажа

Провод укладывается в канавку зажима и зажимается фиксатором.

Зажим промежуточный серии PS450, SO130, SO270, SO239

Назначение

Зажим промежуточный PS450 EKF используется для крепления 2-х или 4-х проводов и обеспечивает подвеску на промежуточных опорах с углом поворота до 30°. Зажим снабжен гайкой-барашком.
Зажим промежуточный SO130 EKF используется для крепления проводника и подвески на промежуточных и угловых опорах с углом поворота до 30°/60°.
Зажим промежуточный SO270 EKF предназначен для установки и присоединения 3-х жильных проводов на промежуточных и угловых опорах сечением до 15/30° сечением от 2 х (25- 35)до 4 х (16-120) мм2.
Зажим промежуточный SO239 EKF используется для крепления 2-х или 4-х проводов и обеспечивает подвеску на промежуточных опорах с углом поворота до 30°. Зажим снабжен гайкой-барашком.
