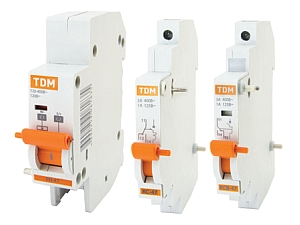

Дополнительные аксессуары для ВА47-29 и ВА47-100
Назначение
Расцепитель независимый РН47 предназначен для дистанционного отключения одно-, двух-, трех- или четырехполюсного автоматического выключателя серии ВА 47.
КС47 и КСВ47 служат для получения информации о состоянии автоматических выключателей ВА47-29 и ВА47-100:
• КС47 выполняет функцию контакта состояния автоматического выключателя: включен – выключен. Переключение контактов КС47 происходит даже если рукоятка управления выключателя удерживается во взведенном положении.
• КСВ47 выполняет функцию сигнализации положения механизма взвода ВА47. После присоединения модуля к механизму ВА47 при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении ВА47. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания). В верхней части модуля предусмотрена площадка, при нажатии на которую происходит принудительный сброс механизма и переключение контактов.
Применение
• Cистемы автоматизации технологических процессов или защиты конкретных объектов.
Материалы
• Корпус и детали выполнены из пластика, не поддерживающего горение.
• Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.
Характеристики
| Параметры | Значения | ||
|---|---|---|---|
| Типоисполнение | КС47 | КСВ47 | РН47 |
| Номинальное напряжение частотой 50 ГЦ, В | 230 | ||
| Номинальный рабочий ток для категории АС-13, А | 3 | 3 | - |
| Номинальный рабочий ток для категории DС-12, А | 1 | 1 | - |
| Напряжение постоянного тока, В/полюс | 125 | 125 | 120 |
| Механическая износостойкость, циклов В-О, не менее | 10000 | ||
| Максимальное сечение присоединяемых проводников, кв. мм. | 2,5 | 2,5 | 2,5 |
| Соответствие ГОСТ/МЭК/ТУ | ГОСТ Р 50030.2-99 | ||
Габаритные и установочные размеры
Типовые схемы подключения
Особенности эксплуатации и монтажа
1. Конструкция• На лицевой панели реализован механический индикатор положения контактов (включено/отключено).
• Эргономичная рукоятка управления, исключающая соскальзывание пальцев.
• Площадка в верхней части модуля КСВ47, при нажатии на которую происходит принудительный сброс механизма и переключение контактов.
