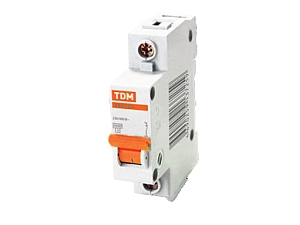

Автоматические выключатели серии ВА47-63
Назначение
Автоматические выключатели ВА47-63 предназначены для защиты сетей от перегрузок и короткого замыкания и рассчитаны на номинальные токи от 6 до 63 А при отключающей способности 4,5 кА. Выключатели поставляются в одно-, двух- и трехполюсном исполнении.
Преимущества
1. Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям.
2. Эргономичная рукоятка управления, исключающая соскальзывание пальцев.
3. Штрих-коды и артикулы на всех видах упаковки делают продукт идеально простым в транспортировке и максимально приспособленным к требованиям розничной торговли и автоматизированного складского хранения.
4. Гарантийные обязательства составляют 5 лет.
Характеристики
| Параметры | Значения |
|---|---|
| Номинальное напряжение частотой 50 Гц, В | 230/400 |
| Номинальный ток, А | 6, 10, 16; 20; 25; 32; 40; 50; 63 |
| Номинальная отключающая способность, А | 4 500 |
| Напряжение постоянного тока, В/полюс | 48 |
| Характеристики срабатывания электромагнитного расцепителя | С |
| Число полюсов | 1, 2, 3 |
| Условия эксплуатации | УХЛ4 |
| Степень защиты выключателя | IP20 |
| Электрическая износостойкость, циклов В-О, не менее | 6 000 |
| Механическая износостойкость, циклов В-О, не менее | 20 000 |
| Максимальное сечение присоединяемых проводников, кв.мм. | 25 – для многожильного проводника 35 – для одножильного |
| Наличие драгоценных металлов (серебро), г/полюс | 0,15-0,22 |
| Масса 1 полюса, кг | 0,085 |
| Диапазон рабочих температур, °С | от –40 до +50 |
| Момент затяжки, Н*м | 3 |
| Соответствие ГОСТ/МЭК/ТУ | ГОСТ Р 50345-99, ТУ 2008.АЯКИ.641235.003ТУ |
Характеристика кривой отключения – С: автомат срабатывает при появлении в цепи тока в 5-10 раз больше номинального (т. е. автомат на 16 А отключит цепь при токе 80-160 А).
Габаритные и установочные размеры
Типовые схемы подключения
Особенности эксплуатации и монтажа
1. Конструкция• Конструкция выключателя предусматривает два типа защиты от перегрузки и короткого замыкания, что существенно повышает защищенность распределительных и групповых цепей.2. Особенности монтажа
• Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку. Это обеспечивает необходимое усилие при затяжке.
