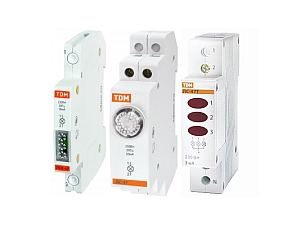

Модульные сигнальные лампы серий ЛС и ЛСК
Назначение
• Сигнальные лампы ЛС-47 и ЛСК-47 со светодиодной матрицей служат для световой сигнализации состояния задействованной электрической цепи.
• Индикатор фаз ЛС-47Т служит для световой индикации наличия напряжения в каждой из фаз.
Применение
• Cистемы автоматизации технологических процессов или защиты конкретных объектов.
Материалы
• Корпус и детали выполнены из пластика не поддерживающего горение.
• Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.
Характеристики
| Параметры | Значения | ||
|---|---|---|---|
| Наименование | ЛС-47 | ЛСК-47 | ЛС-47Т |
| Цвет | Синий, Красный, Желтый, Зеленый | Красный | |
| Номинальное напряжение частотой 50 Гц, В | 230 | 230 | 230/400 |
| Номинальный рабочий ток лампы, A | ≤20 мА | ≤20 мА | 3 мА |
| Напряжение постоянного тока, В | 230 | 230 | 230 |
| Максимальное сечение присоединяемых проводников, кв.мм. | 6 | 2,5 | 6 |
| Степень защиты | IP20 | ||
| Диапазон рабочих температур, °С | от -40 до +50 | ||
Габаритные и установочные размеры
Типовые схемы подключения
