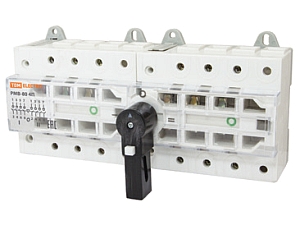

Рубильник модульный с видимым разрывом реверсивный серии РМВ
Назначение
• Частое оперативное включение и переключение электрической цепи.
• Ручной ввод резерва.
• Проведение тока в нормальном режиме.
Преимущества
1. Возможность фиксации с помощью замка в выключенном положении.
2. Клеммные зажимы под отвертку позидрайв, прямой шлиц или шестигарнник.
3. Наличие видимого разрыва.
4. Монтаж как на DIN-рейку, так и на панель.
5. Металлическая защелка на DIN-рейку.
6. Широкий проем для крепления провода до 50 мм².
7. Наличие дополнительной рукоятки с установкой на дверь, с осью длинной до 200 мм.
8. Гарантийные обязательства составляют 5 лет.
Применение
• Вводно распределительные устройства для жилых домов и общественных зданий.
Материалы
• Корпус из не поддерживающего горения пластика.
• Прозрачное окошко выполнено из не поддерживающего горения поликарбоната.
Характеристики
| Параметры | Значения |
|---|---|
| Количество полюсов | 4 |
| Номинальное напряжение, В | 400/690 |
| Частота, Гц | 50 |
| Номинальный ток, А | 63, 80, 100, 125 |
| Механическая износостойкость, циклов Вкл.-Откл. | 20000 |
| Электрическая износостойкость, циклов Вкл.-Откл. | 10000 |
| Степень защиты по ГОСТ 14254-96 | IP20 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 |
| Максимальное сечение присоединяемых проводников, кв.мм. | 50 |
| Момент затяжки винтов, Н*м | 3,5 |
Габаритные и установочные размеры
Типовые схемы подключения
