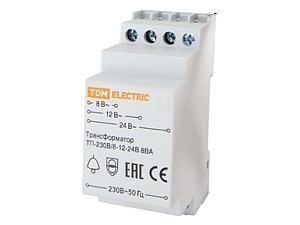

Трансформаторы понижающие (звонковые) серии ТП
Назначение
• Для питания переменным пониженным напряжением звонков, устройств автоматики, домофонов, систем видеонаблюдения.
Преимущества
1. Вторичная обмотка трансформатора имеет несколько контактов, что позволяет подключать нагрузку с разными рабочими напряжениями – 8, 12 или 24 В.
2. Трансформатор имеет 2-х позиционную защелку на DIN-рейку, фиксируемую в обоих положениях.
Применение
• Ванные и душевые комнаты, фонтаны, системы освещения, электрические медицинские устройства, устройства сигнализации и диспетчеризации.
Материалы
• Корпус выполнен из не поддерживающего горение пластика.
Характеристики
| Параметры | Значения |
|---|---|
| Напряжение первичной обмотки, В | 230 |
| Напряжение вторичной обмотки, В | 8, 12, 24 |
| Номинальная частота, Гц | 50 |
| Отклонения номинального вторичного напряжения, не более, % | ±3 |
| Ток холостого хода, А | 0,032 |
| Мощность подключаемой нагрузки, ВА | 8 |
| Режим работы | непрерывный |
| Степень защиты | IP20 |
| Диапазон рабочих температур, °С | от -5 до +40 |
| Способ установки | DIN-рейка |
| Вес, не более, кг | 0,55 |
Габаритные и установочные размеры
Типовые схемы подключения
Особенности эксплуатации и монтажа
КонструкцияТрансформаторы устойчивы к коротким замыканиям и имеют повышенную прочность изоляции между первичной и вторичной обмотками (2 кВ).
Комплектация
• Трансформатор понижающий ТП.• Упаковочная коробка.
• Руководство по эксплуатации. Паспорт.
