ОКЛайн-1
ОКЛайн-1 | силовая кабельная линия
ОКЛайн-1 является архивным
СОСТАВ ОКЛайн-1
Системы металлических листовых лотков | ТУ 3449-001-29437321-2013
Производитель систем металлических кабельных лотков: ООО "КМ-профиль".
Исполнение: сталь, оцинкованная по методу Сендзимира или сталь горячего цинкования (ГОСТ 19851) толщиной S: 0,55 мм, 0,7 мм, 0,8 мм, 1,0 мм, 1,2 мм и 1,5 мм; сталь нержавеющая аустенитная марки 08Х18Н10 по ГОСТ 5632 (сталь AISI 304).
По согласованию с потребителем допускается изготовление систем кабельных лотков и кабельных лестниц из других металлов с покрытием или без (например, с лакокрасочным покрытием).
Основные размеры и параметры прямых секций систем кабельных лотков должны соответствовать значениям, приведённым в файлах с характеристиками. Длина всех лотков (L) унифицирована и составляет значение 3000 мм. Допускается изготавливать лотки длиной 2000 мм, 2500 мм.
Листовые лотки отличаются высоким качеством и полностью соответствуют требованиям долговечности и надежности в эксплуатации.
Монтажные системы для кабельных лотков | ТУ 25.11.23–005–84386795–2017
В состав монтажной системы входят следующие изделия:
- Профиль монтажный (страт-профиль). Основным конструктивным элементом является С-образный профиль с зубчатой накаткой, что значительно увеличивает надежность крепления к профилю соединительных, крепежных пластин и прочих монтажных изделий при помощи канальных гаек.
- Консоль. Изготавливается на основе одинарного или двойного страт-профиля, путем приварки профиля к опоре. Является универсальным монтажным элементом, позволяющим подвешивать и располагать на нем большинство видов инженерных сетей. В составе со страт-профилем и монтажными элементами, консоли позволяют создать различные проектные и технические решения, производить монтаж на различных расстояниях.
- С-образный подвес. Используется как самостоятельный подвес и совместно со шпильками M6, М8 и М10.
Элементы крепления для монтажа ОКЛ на базе металлических лотков
Производитель: ООО "КМ-профиль".
Для монтажа ОКЛ на базе металлических кабельных лотков, а также крепления монтажных элементов между собой, используются следующие типы крепежа:
- Шайба плоская усиленная DIN 9021: M6, M8, M10, M12.
- Шайба зубчатая DIN 6798: M6, M8, M10, M12.
- Шайба гровер DIN 127: M6, M8, M10, M12.
- Винт специальный DIN 7985 для крепления монтажных элементов между собой. Плоская головка винта предотвращает повреждение кабеля при его протяжке: 6х10 мм, 6х16 мм, 6х20 мм.
- Болт с полукруглой головкой и квадратным подголовником DIN 603, применяется для монтажа инженерных систем: М6х16 мм, М6х20 мм, М8х20 мм, М8х70 мм, М10х30 мм.
- Болт шестигранный DIN 933: М6Х16 - М12х120 мм.
- Гайка специальная с фланцем DIN 6923 для соединения монтажных элементов между собой. Фланец с насечкой препятствует откручиванию. M6, М8, М10, М12.
- Гайка шестигранная DIN 934 – используется для соединения монтажных элементов между собой: M6, М8, М10, М12.
Крепление ОКЛ к основанию
- Шпилька полнорезная DIN975.
- Гайка соединительная DIN6334 для соединения и наращивания шпилек с метрической резьбой.
- Анкер латунный разрезной.
- Анкерный болт.
- Анкерный болт с гайкой.
- Анкер стальной забивной.
Огнестойкие распаячные коробки ЗАО "Рувинил" | ТУ 3464-012-18669258-2004
Производитель: ЗАО "Рувинил".
Огнестойкие распаячные коробки предназначены для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий. Рекомендуются в качестве системы повышения живучести конструкций ОКЛ (соответствуют DIN 4102 часть 12 в сочетании с пожаростойким кабелем).
Новая распределительная коробка улучшенной серии "ТУСО" (арт. 67240НГ) производится методом двухкомпонентного литья и имеет мембранные вводы. Для ввода кабеля не требуется использование дополнительных инструментов, что в разы повышает скорость и качество монтажа.
Характеристики:
Соединительные клеммные колодки выполнены из огнестойкой керамики. Стойка клеммника изготовлена из металла, крепится к несущей поверхности.
В зависимости от типоразмеров огнестойкие распаячные коробки комплектуются различными видами соединительных клеммников на 3, 6, 9, 10 полюсов из огнестойкой керамики.
Клеммники надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Обеспечивают надежное соединение и работоспособность кабельной линии при температурах до 10000С.
Характеристики колодок:
Огнестойкие распаячные коробки предназначены для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий. Рекомендуются в качестве системы повышения живучести конструкций ОКЛ (соответствуют DIN 4102 часть 12 в сочетании с пожаростойким кабелем).
Новая распределительная коробка улучшенной серии "ТУСО" (арт. 67240НГ) производится методом двухкомпонентного литья и имеет мембранные вводы. Для ввода кабеля не требуется использование дополнительных инструментов, что в разы повышает скорость и качество монтажа.
Характеристики:
- Материал: безгалогенный (HF) АБС-пластик, ПП, ПА;
- Цвет: RAL 2003;
- Степень защиты: IP 55, IP 65;
- Климатическое исполнение: УХЛ-2 для монтажа внутри помещений / для защищенной установки на улице;
- Ударопрочность: IK07 (2 Дж);
- Номинальное напряжение AC/DC: 600В;
- Предельно допустимая нагрузка: 65A.
Соединительные клеммные колодки:
В зависимости от типоразмеров огнестойкие распаячные коробки комплектуются различными видами соединительных клеммников на 3, 6, 9, 10 полюсов из огнестойкой керамики.
Клеммники надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Обеспечивают надежное соединение и работоспособность кабельной линии при температурах до 10000С.
Характеристики колодок:
- Материал: огнестойкая керамика до 1200°С;
- Материал клемм: сталь;
- Тип: 2, 3, 4, 5 полюсные.

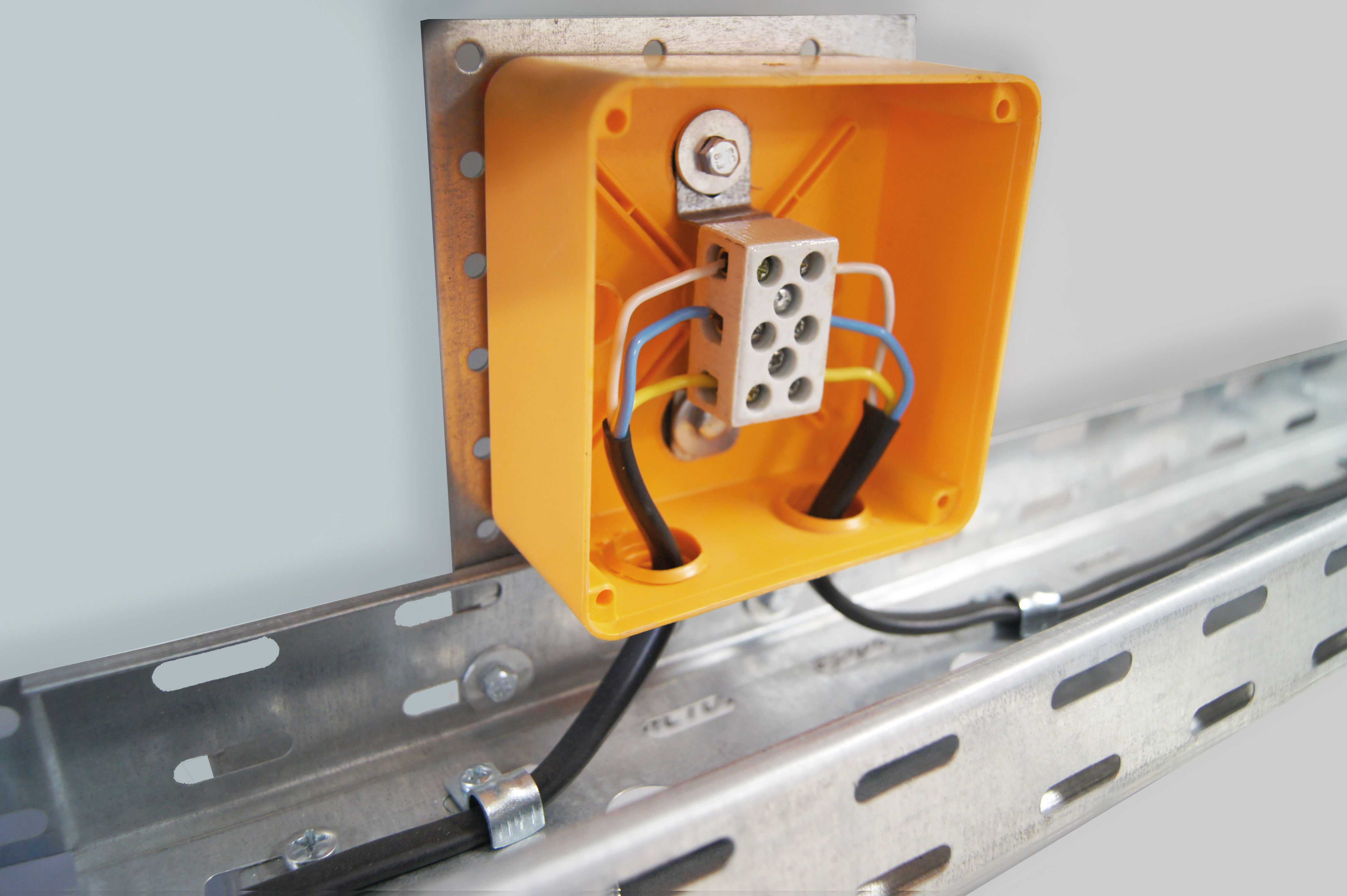

Крепление огнестойкой коробки к металлическим кабельным лоткам
Производитель: ООО "КМ-профиль".
Пластина монтажная при необходимости устанавливается на листовые, проволочные и лестничные металлические лотки. Рисунок перфорации позволяет закреплять огнестойкие распределительные коробки различных размеров. Для соединения используются винты и гайки М6.
Материал: сталь оцинкованная по методу Сендзимира.
Варианты исполнения: порошковая окраска в RAL, горячая оцинковка.
Пластина монтажная поставляется дополнительно, не входит в основную комплектацию ОКЛ.
Пластина монтажная при необходимости устанавливается на листовые, проволочные и лестничные металлические лотки. Рисунок перфорации позволяет закреплять огнестойкие распределительные коробки различных размеров. Для соединения используются винты и гайки М6.
Материал: сталь оцинкованная по методу Сендзимира.
Варианты исполнения: порошковая окраска в RAL, горячая оцинковка.
Пластина монтажная поставляется дополнительно, не входит в основную комплектацию ОКЛ.
Выберите ниже марку кабеля с учетом предела огнестойкости, чтобы подобрать его в Каталоге:
Огнестойкие кабели в составе ОКЛайн-1

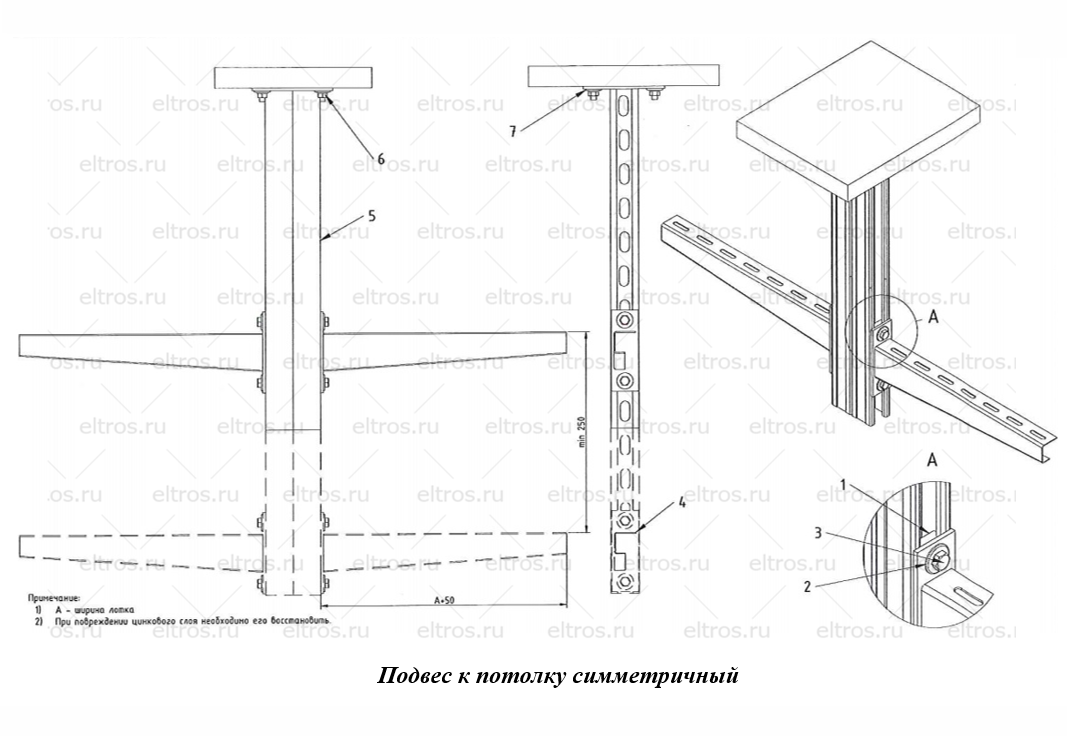

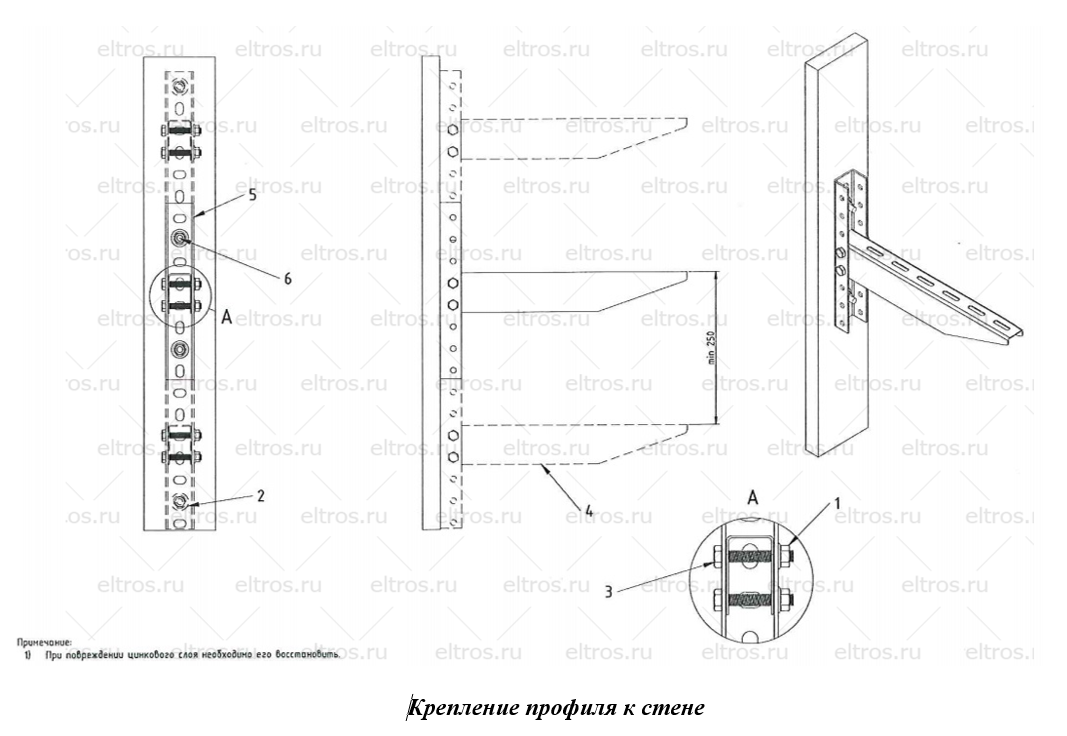

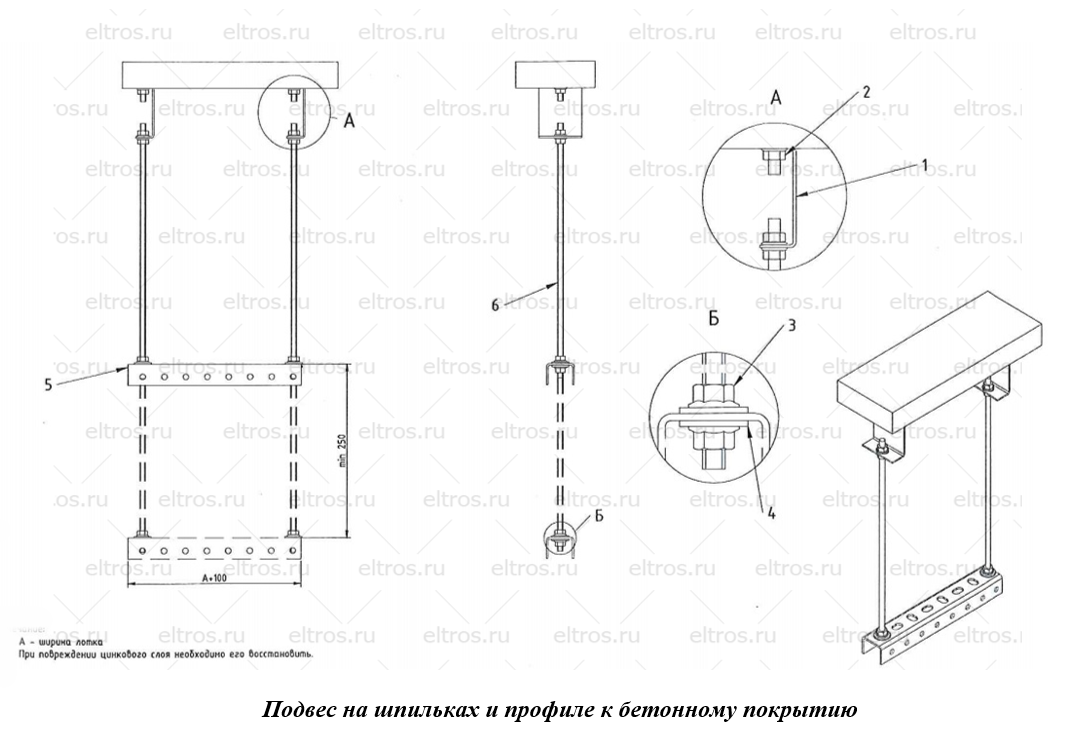

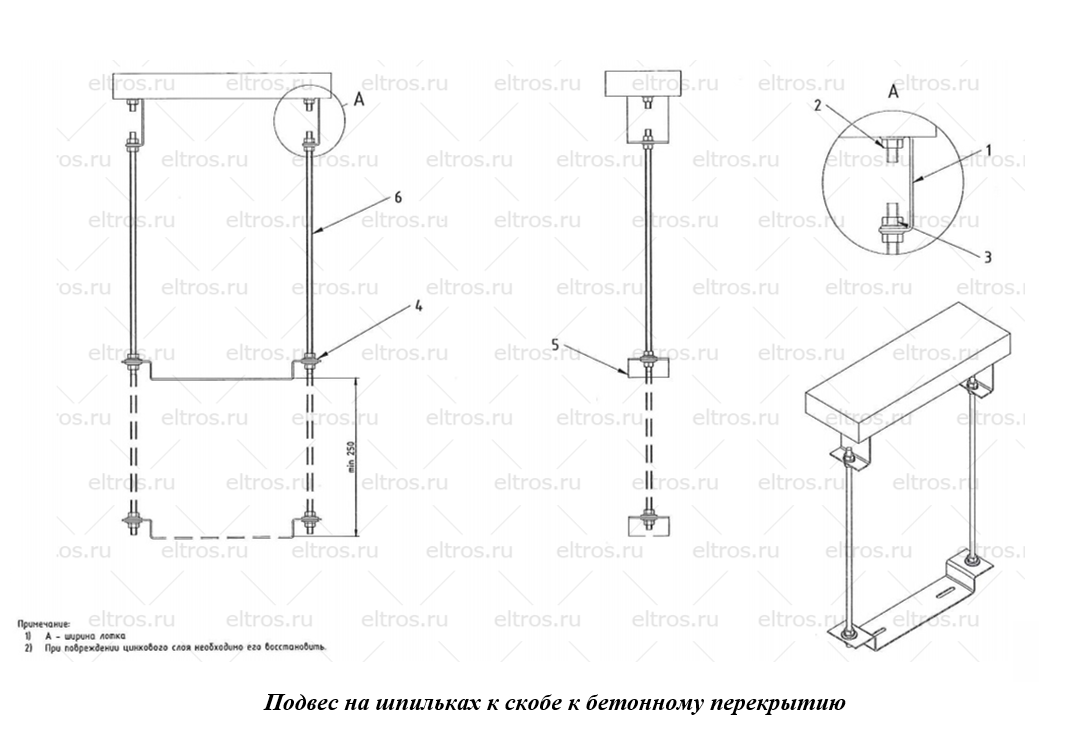

примеры монтажа ОКЛайн-1
Полный перечень вариантов монтажа кабельных трасс и узлов крепления металлических лотков приведен в "Альбоме типовых решений" и в каталоге продукции ООО "КМ-профиль".
инструкция по монтажу ELTROS OKLine
Для правильного проектирования и монтажа огнестойких кабельных линий ELTROS OKLine разработаны инструкции по монтажу, пуску, регулированию и обкатке.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-001-2018 для силовых электрических систем с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", огнестойких кабелей производства ООО "Кабельный завод "Алюр" и ООО "Кабельный завод "Эксперт-кабель".
Данная инструкция выдается по запросу.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-001-2018 для силовых электрических систем с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", огнестойких кабелей производства ООО "Кабельный завод "Алюр" и ООО "Кабельный завод "Эксперт-кабель".
Данная инструкция выдается по запросу.
Только правильный выбор кабеленесущих систем и крепежных элементов ОКЛ, определение нагрузки систем, соблюдение расстояния между точками крепления и правильная укладка кабеля в строгом соответствии с требованиями Инструкций по проектированию и монтажу ОКЛ ELTROS OKLine гарантируют заявленное время работоспособности ОКЛ в условиях пожара!
варианты выполнения ОКЛайн-1

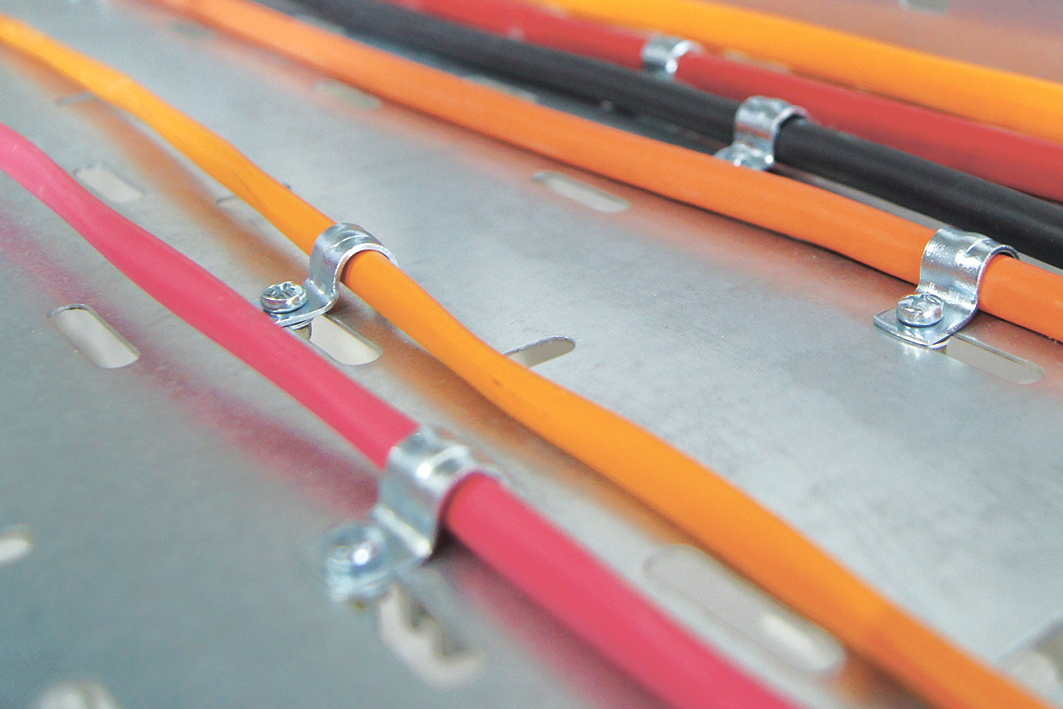

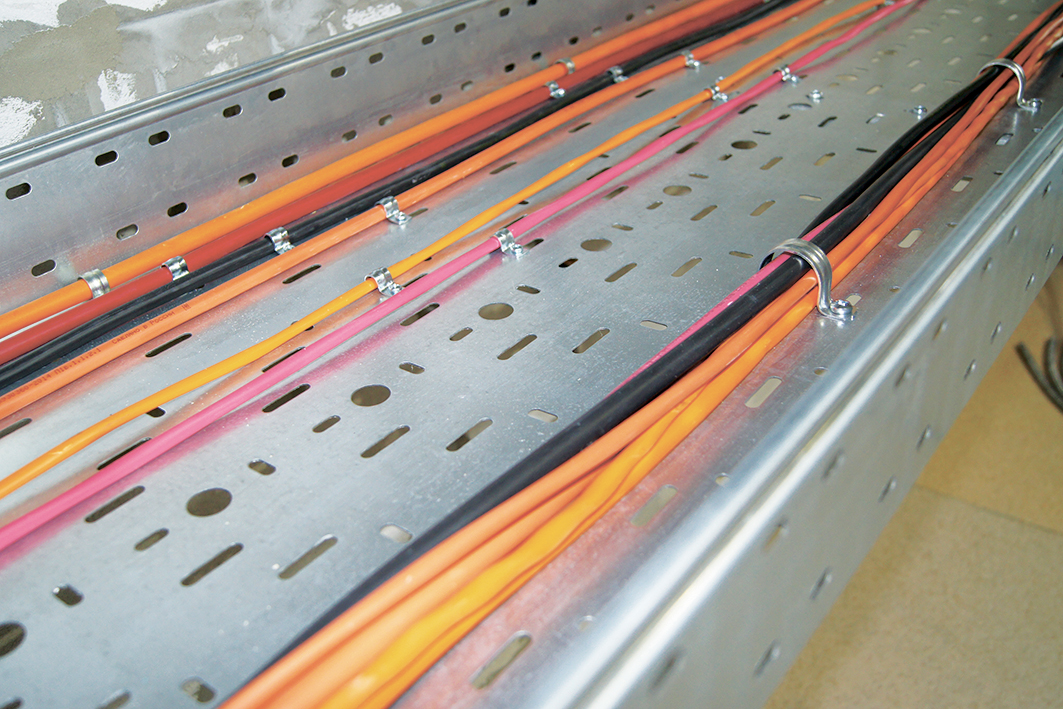

В данной марке ОКЛ ELTROS OKLine огнестойкий кабель прокладывается в металлических листовых лотках с аксессуарами и огнестойкими элементами крепления производства ООО "КМ-профиль", с коробками распаячными огнестойкими производства ЗАО "Рувинил".
документы и материалы ОКЛайн-1
Как заказать ОКЛ ELTROS OKLINE
Для получения спецификации заказа (типов, марок, наименований, обозначений и количества элементов) ОКЛ ELTROS OKLine Вам достаточно обратиться к нашим техническим специалистам, которые проконсультируют Вас по всем вопросам.
