ОКЛайн-11
ОКЛайн-11 | силовая кабельная линия
ОКЛайн-11 является архивным
СОСТАВ ОКЛайн-11
Системы проволочных лотков | ТУ 3449-001-29437321-2013
Производитель систем проволочных лотков: ООО "КМ-профиль".
Исполнение:
Лотки используют при прокладке кабельной магистрали и под открытым небом, и в закрытых помещениях: потолки, стены и прочие поверхности.
Исполнение:
- проволока стальная низкоуглеродистая общего назначения по ГОСТ3282 и проволока из нержавеющей стали марки 08Х18Н10 (AISI 304) по ГОСТ 18143;
- для крышки лотка – сталь, оцинкованная по методу Сендзимира или сталь горячего цинкования (ГОСТ 19851) толщиной S: 0,55 мм, 0,7 мм, 0,8 мм, 1,0 мм, 1,2 мм и 1,5 мм; сталь нержавеющая аустенитная марки 08Х18Н10 по ГОСТ 5632 (сталь AISI 304).
Лотки используют при прокладке кабельной магистрали и под открытым небом, и в закрытых помещениях: потолки, стены и прочие поверхности.
Монтажные системы для проволочных лотков
Производитель: ООО "КМ-профиль".
Для систем проволочных лотков используются:
Для систем проволочных лотков используются:

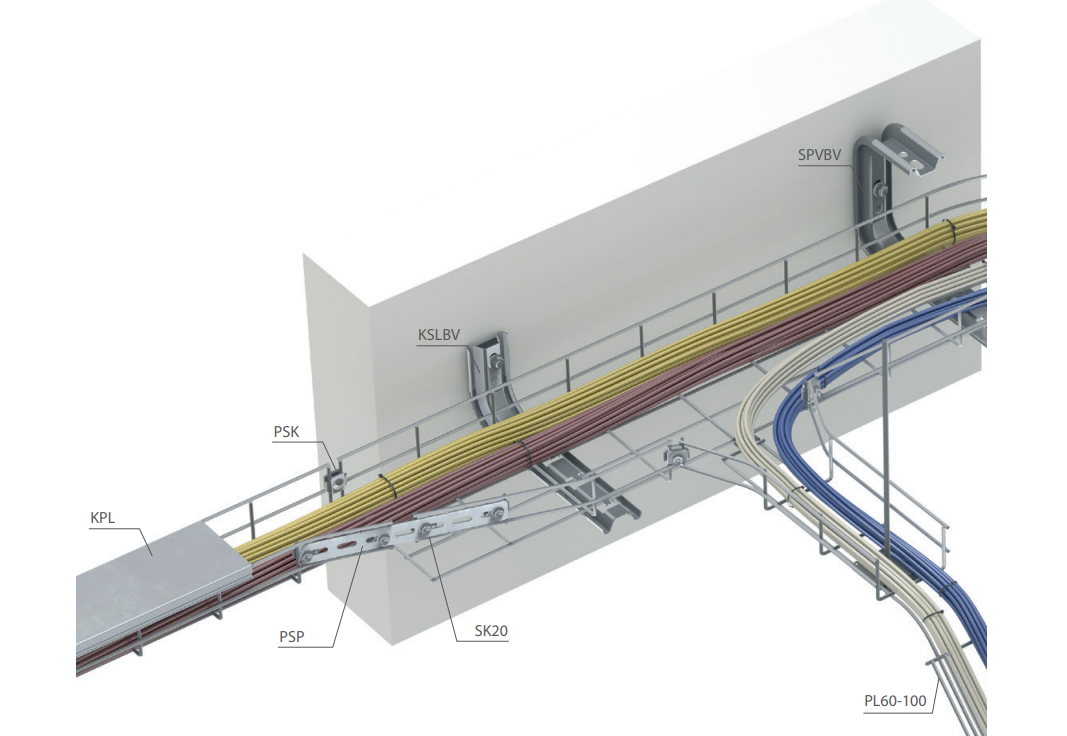

- Безвинтовой соединитель BVS. Используется для соединения проволочного лотка. Тип соединения - безвинтовой.
- Соединитель перфорированный PSP. Используется для соединения проволочного лотка вместе с соединительным комплектом SK20.
- Соединительный комплект PSK. Используется для соединения проволочного лотка, тип соединения - винтовой.
- Соединительный комплект SK20. Используется для соединения проволочного лотка в комплекте с перфорированным соединителем PSP, а также для фиксации проволочного лотка на опорных конструкциях. Тип соединения - винтовой.
- Универсальный суппорт USP. Используется для монтажа огнестойких распаячных коробок. Также возможно использовать в виде кронштейна при минимальных нагрузках.
- Фиксатор-площадка FP. Используется для подвеса лотка на шпильку.
- Вертикальный фиксатор VF. Используется для подвеса проволочного лотка на шпильках.
- Универсальная скоба безвинтовая USBV. Вертикальная, напольная установка проволочных лотков, монтаж подвеса на шпильках.
- С-образный подвес безвинтовой SPVBV. Для крепления к потолку, стене, организация подвеса кабельной трассы на одной шпильке.
- Консоль L-образная безвинтовая KSLBV. Применяется для крепления проволочного лотка к вертикальным поверхностям, крепление к стене.
- Профиль монтажный (страт-профиль). Основным конструктивным элементом является С-образный профиль с зубчатой накаткой, что значительно увеличивает надежность крепления к профилю соединительных, крепежных пластин и прочих монтажных изделий при помощи канальных гаек.
- Консоль. Изготавливается на основе одинарного или двойного страт-профиля, путем приварки профиля к опоре. Является универсальным монтажным элементом, позволяющим подвешивать и располагать на нем большинство видов инженерных сетей.
- С-образный подвес. Используется как самостоятельный подвес и совместно со шпильками M6, М8 и М10.
Элементы крепления для монтажа ОКЛ на базе проволочных лотков
Производитель: ООО "КМ-профиль".
Для монтажа ОКЛ на базе металлических проволочных лотков, а также крепления монтажных элементов между собой, используются следующие типы крепежа:
- Шайба плоская усиленная DIN 9021: M6, M8, M10, M12.
- Шайба зубчатая DIN 6798: M6, M8, M10, M12.
- Шайба гровер DIN 127: M6, M8, M10, M12.
- Винт специальный DIN 7985 для крепления монтажных элементов между собой. Плоская головка винта предотвращает повреждение кабеля при его протяжке: 6х10 мм, 6х16 мм, 6х20 мм.
- Болт с полукруглой головкой и квадратным подголовником DIN 603, применяется для монтажа инженерных систем: М6х16 мм, М6х20 мм, М8х20 мм, М8х70 мм, М10х30 мм.
- Болт шестигранный DIN 933: М6Х16 - М12х120 мм.
- Гайка специальная с фланцем DIN 6923 для соединения монтажных элементов между собой. Фланец с насечкой препятствует откручиванию. M6, М8, М10, М12.
- Гайка шестигранная DIN 934 – используется для соединения монтажных элементов между собой: M6, М8, М10, М12.
Крепление ОКЛ к основанию
- Шпилька полнорезная DIN975.
- Гайка соединительная DIN6334 для соединения и наращивания шпилек с метрической резьбой.
- Анкер латунный разрезной.
- Анкерный болт.
- Анкерный болт с гайкой.
- Анкер стальной забивной.
Крепления кабеля в проволочном лотке
Крепление огнестойкого кабеля в проволочном лотке может осуществляться несколькими способами.
Варианты крепления:
Варианты крепления:
- Соединительный комплект для проволочного лотка: винтовое соединение. Подходит ко всем типоразмерам проволочного лотка, используется для фиксации лотка на несущих конструкциях, соединения прямых секций и выполнения переходных соединений.

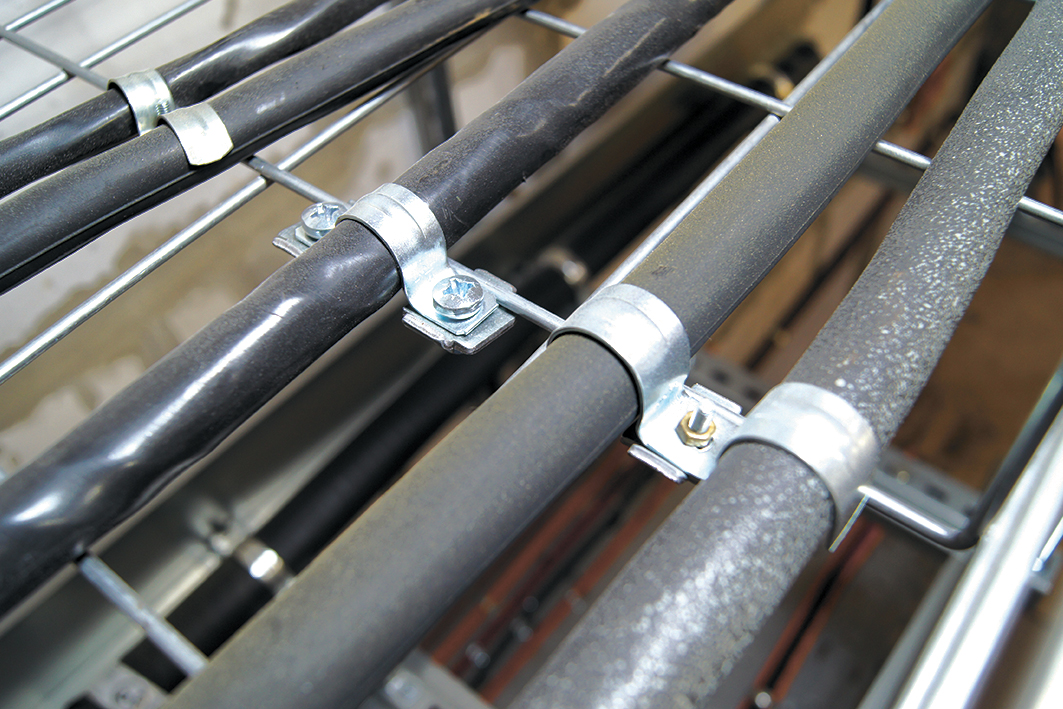

- Скобы металлические оцинкованные однолапковые и двухлапковые.

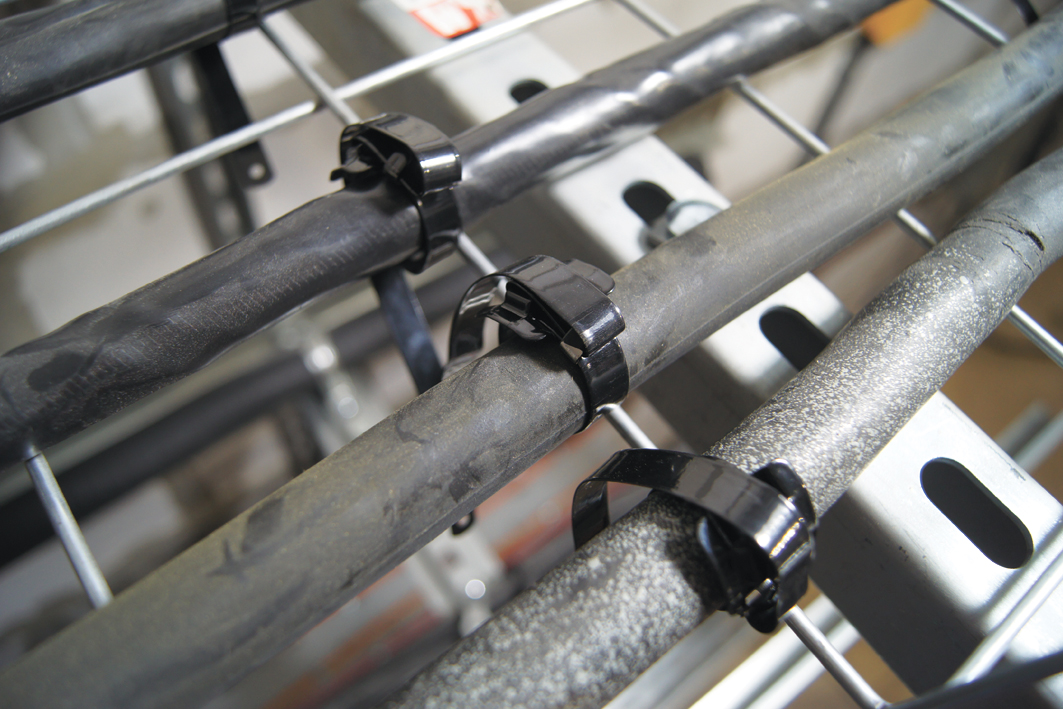

- Металлические стяжки Fortisflex.
Огнестойкие распаячные коробки не предусмотрены
Для данной марки (типа) ОКЛайн не предусмотрены огнестойкие распаячные коробки.
Если наличие огнестойких распаячных коробок в составе ОКЛ необходимо, пожалуйста, выберите другую марку ОКЛайн.
Если наличие огнестойких распаячных коробок в составе ОКЛ необходимо, пожалуйста, выберите другую марку ОКЛайн.
Выберите ниже марку кабеля с учетом предела огнестойкости, чтобы подобрать его в Каталоге:
Огнестойкие кабели в составе ОКЛайн-11

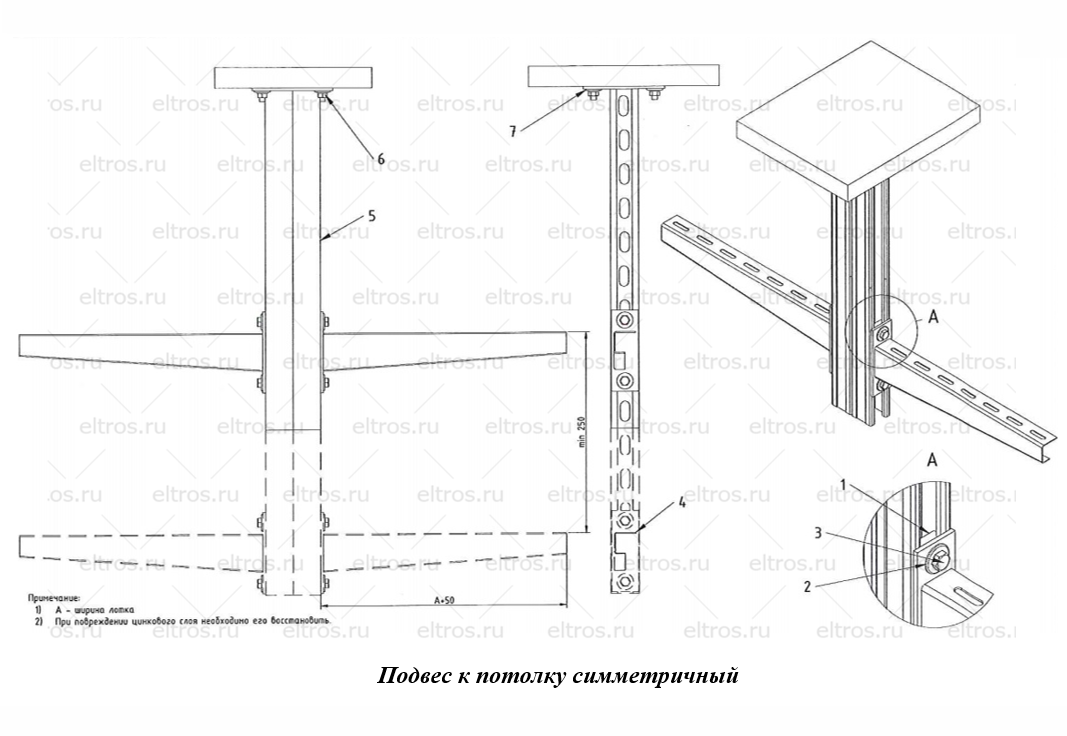

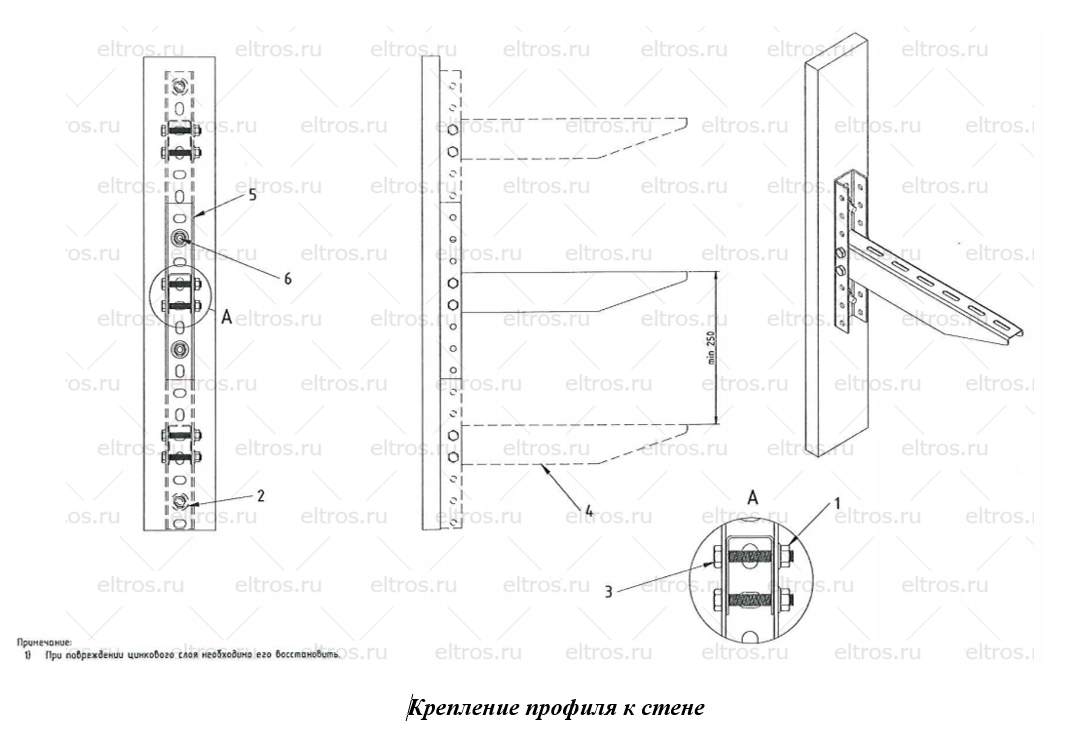

примеры монтажа ОКЛайн-11
Полный перечень вариантов монтажа кабельных трасс и узлов крепления металлических лотков приведен в "Альбоме типовых решений" и каталоге продукции ООО "КМ-профиль".
инструкция по монтажу ELTROS OKLine
Для правильного проектирования и монтажа огнестойких кабельных линий ELTROS OKLine разработаны инструкции по монтажу, пуску, регулированию и обкатке.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-001-2018 для силовых электрических систем с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", огнестойких кабелей производства ООО "Кабельный завод "Алюр" и ООО "Кабельный завод "Эксперт-кабель".
Данная инструкция выдается по запросу.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-001-2018 для силовых электрических систем с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", огнестойких кабелей производства ООО "Кабельный завод "Алюр" и ООО "Кабельный завод "Эксперт-кабель".
Данная инструкция выдается по запросу.
Только правильный выбор кабеленесущих систем и крепежных элементов ОКЛ, определение нагрузки систем, соблюдение расстояния между точками крепления и правильная укладка кабеля в строгом соответствии с требованиями Инструкций по проектированию и монтажу ОКЛ ELTROS OKLine гарантируют заявленное время работоспособности ОКЛ в условиях пожара!
варианты выполнения ОКЛайн-11
В данной марке ОКЛ кабель прокладывается в металлических проволочных лотках с аксессуарами и огнестойкими элементами крепления производства ООО «КМ-профиль».
документы и материалы ОКЛайн-11
Как заказать ОКЛ ELTROS OKLINE
Для получения спецификации заказа (типов, марок, наименований, обозначений и количества элементов) ОКЛ ELTROS OKLine Вам достаточно обратиться к нашим техническим специалистам, которые проконсультируют Вас по всем вопросам.
Александр И. Ташлыков
Олег А. Головин
