ОКЛайн-19
ОКЛайн-19 | силовая кабельная линия
ОКЛайн-19 является архивным
СОСТАВ ОКЛайн-19
Трубы гофрированные безгалогенные из ПНД с антипиреном (FRHF) | ТУ 3464-016-18669258-2011
Производитель: ЗАО "Рувинил".
Трубы гибкие гофрированные безгалогенные из ПНД с антипиреном (FRHF) применяются для скрытой или открытой проводки в местах массового скопления людей: общественных зданиях, гостиницах, вокзалах, аэропортах, метро.
Являются экологически чистым продуктом. При возникновении пожара не выделяют токсичных веществ.
Трубы ПНД тяжёлого типа отличаются дополнительной прочностью и предназначены для закладки в цементной стяжке или для заливки в бетон.
Отличительные особенности гофрированных труб из ПНД:
Трубы гибкие гофрированные безгалогенные из ПНД с антипиреном (FRHF) применяются для скрытой или открытой проводки в местах массового скопления людей: общественных зданиях, гостиницах, вокзалах, аэропортах, метро.
Являются экологически чистым продуктом. При возникновении пожара не выделяют токсичных веществ.
Трубы ПНД тяжёлого типа отличаются дополнительной прочностью и предназначены для закладки в цементной стяжке или для заливки в бетон.
Отличительные особенности гофрированных труб из ПНД:
- Используемые в составе ОКЛ трубы Рувинил из композиций полиолефинов с высокой процентной долей антипиренов создают дополнительную надежную защиту кабельных проводников за счет процесса, повышенного коксообразования, возникающего при горении безгалогенных труб в открытом пламени.
- Трубы с индексом FRHF «Fire Halogen Free» не выделяют вредных для здоровья соединений углерода при длительном нагреве или воздействии пламени благодаря тому, что в их составе нет химических веществ из группы галогенов (хлор, бром, фтор, йод, астат).
Аксессуары для монтажа ОКЛ на базе труб гофрированных
Производитель: ЗАО "Рувинил".

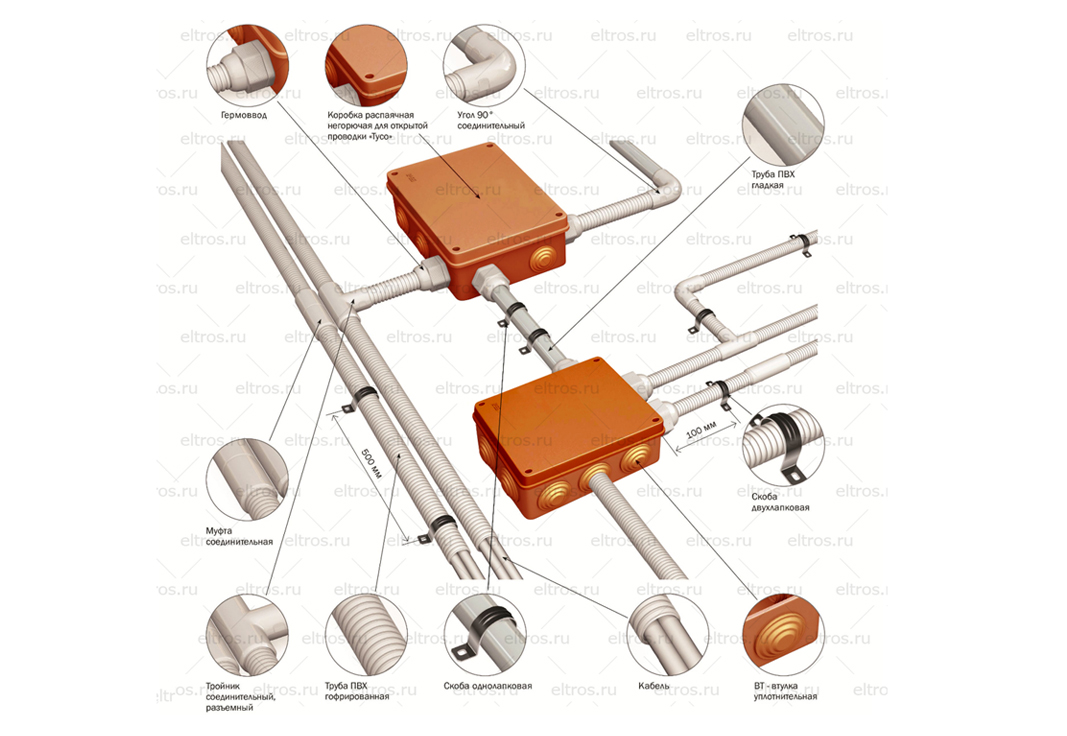

В состав ОКЛ включены все необходимые аксессуары в безгалогенном HF исполнении, предназначенные для крепления и соединения труб в систему.
В состав ОКЛ включены все необходимые аксессуары в безгалогенном HF исполнении, предназначенные для крепления и соединения труб в систему.
- Муфта для гофрированной трубы безгалогенная. Выполнена из полипропилена. Предназначена для соединения гофрированных труб. Класс защиты IP40. Муфта является стыковочным элементом на стык двух гофрированных труб одного диаметра.
- Тройники соединительные для труб разъёмные для соединения трёх труб одного диаметра.
- Углы 90 градусов соединительные для труб для соединения труб одного диаметра под углом 90°.
- Кабельные вводы (гермовводы) предназначены для герметичного ввода-вывода кабелей и проводов в корпусах щитового электрооборудования, а также для защиты проводов от механических повреждений внутри распаячной коробки и от проникновения пыли и влаги.
Элементы крепления для монтажа ОКЛ на базе гофрированных труб
Производитель: ЗАО "Рувинил".
Используются для крепления гофрированных труб при прокладке электропроводки по стенам, потолкам, балкам и другим поверхностям.
- Скобы металлические однолапковые и двухлапковые для монтажного газового пистолета применяются в комплекте с коваными гвоздями и позволяют ускорить монтаж кабельных линий. Могут использоваться с любым из газовых пистолетов представленных на нашем рынке.
- Скобы оцинкованные однолапковые из стали.
- Скобы оцинкованные двухлапковые из стали.
- Скобы дистанционные.
Дюбели и анкеры
- Дюбель металлический универсальный с саморезом применяется для крепления элементов ОКЛ к основанию из газобетона.
- Анкер латунный забивной цанга с винтом применяется для крепления элементов ОКЛ к основанию из твердого бетона, полнотелого кирпича, естественного камня.
- Анкерный болт с гайкой для крепления к основанию из твердого бетона, полнотелого кирпича, естественного камня.
- Анкер-клин применяется для крепления элементов ОКЛ к твердым и плотным основаниям.
- Дюбель типа «молли» применяется для крепления элементов ОКЛ к тонкостенным несущим основаниям.
ЗАПРЕЩАЕТСЯ использование металлических крепежных элементов, изготовленных из прессованных материалов и легкоплавких сплавов.
Огнестойкие распаячные коробки не предусмотрены
Для данной марки (типа) ОКЛайн не предусмотрены огнестойкие распаячные коробки.
Если наличие огнестойких распаячных коробок в составе ОКЛ необходимо, пожалуйста, выберите другую марку ОКЛайн.
Если наличие огнестойких распаячных коробок в составе ОКЛ необходимо, пожалуйста, выберите другую марку ОКЛайн.
Выберите ниже марку кабеля с учетом предела огнестойкости, чтобы подобрать его в Каталоге:
Огнестойкие кабели в составе ОКЛайн-19
примеры монтажа ОКЛайн-19
Примеры монтажа ОКЛ на базе гофрированных труб из ПНД с антипиреном представлены в Инструкции по монтажу, пуску, регулированию и обкатке ТРМ 73096338-001-2018.
инструкция по монтажу ELTROS OKLine
Для правильного проектирования и монтажа огнестойких кабельных линий ELTROS OKLine разработаны инструкции по монтажу, пуску, регулированию и обкатке.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-001-2018 для силовых электрических систем с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", огнестойких кабелей производства ООО "Кабельный завод "Алюр" и ООО "Кабельный завод "Эксперт-кабель".
Данная инструкция выдается по запросу.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-001-2018 для силовых электрических систем с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", огнестойких кабелей производства ООО "Кабельный завод "Алюр" и ООО "Кабельный завод "Эксперт-кабель".
Данная инструкция выдается по запросу.
Только правильный выбор кабеленесущих систем и крепежных элементов ОКЛ, определение нагрузки систем, соблюдение расстояния между точками крепления и правильная укладка кабеля в строгом соответствии с требованиями Инструкций по проектированию и монтажу ОКЛ ELTROS OKLine гарантируют заявленное время работоспособности ОКЛ в условиях пожара!
варианты выполнения ОКЛайн-19

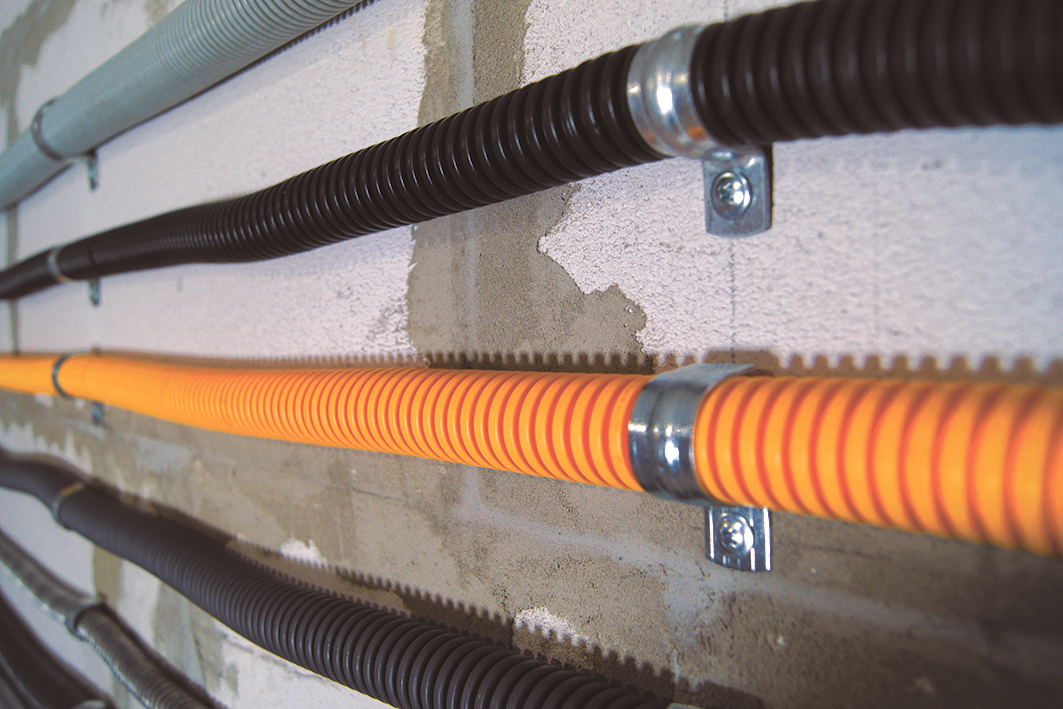

В данной марке ОКЛ кабель прокладывается в гофрированных трубах из ПНД с антипиреном с аксессуарами и огнестойкими элементами крепления производства ЗАО «Рувинил». Возможны варианты однорядной и многорядной прокладки гофрированных труб.
документы и материалы ОКЛайн-19
Как заказать ОКЛ ELTROS OKLINE
Для получения спецификации заказа (типов, марок, наименований, обозначений и количества элементов) ОКЛ ELTROS OKLine Вам достаточно обратиться к нашим техническим специалистам, которые проконсультируют Вас по всем вопросам.
