ОКЛайн-21
ОКЛайн-21 | силовая кабельная линия
ОКЛайн-21 является архивным
СОСТАВ ОКЛайн-21
Трубы гофрированные безгалогенные из ПА с антипиреном (FRHF) | ТУ 3464-018-18669258-2017
Производитель: ЗАО "Рувинил".
Трубы гибкие гофрированные безгалогенные из трудногорючего полиамида ПА (FRHF) самое лучшее средство защиты изолированных проводов и кабелей от механических повреждений и агрессивного воздействия окружающей среды при прокладке сложных кабельных систем.
Гофрированные трубы, выполненные из полиамида, отличаются одним из самых высоких коэффициентов огнестойкости.
Отличительные особенности гофрированных труб из ПА:
Допускается замена труб гофрированных из полиамида на трубы гофрированные безгалогенные из полипропилена (FRHF).
Трубы гибкие гофрированные безгалогенные из трудногорючего полиамида ПА (FRHF) самое лучшее средство защиты изолированных проводов и кабелей от механических повреждений и агрессивного воздействия окружающей среды при прокладке сложных кабельных систем.
Гофрированные трубы, выполненные из полиамида, отличаются одним из самых высоких коэффициентов огнестойкости.
Отличительные особенности гофрированных труб из ПА:
- повышенная эластичность и ударная прочность;
- благодаря своим свойствам применяется в экстремальных условиях;
- широкий диапазон рабочих температур: от -60 ºС до +157 ºС;
- более высокая гибкость по сравнению с трубами из ПВХ, ПНД и ПП.
- трубы с индексом FRHF «Fire Halogen Free» не выделяют вредных для здоровья соединений углерода при длительном нагреве или воздействии пламени благодаря тому, что в их составе нет химических веществ из группы галогенов (хлор, бром, фтор, йод, астат).
Допускается замена труб гофрированных из полиамида на трубы гофрированные безгалогенные из полипропилена (FRHF).

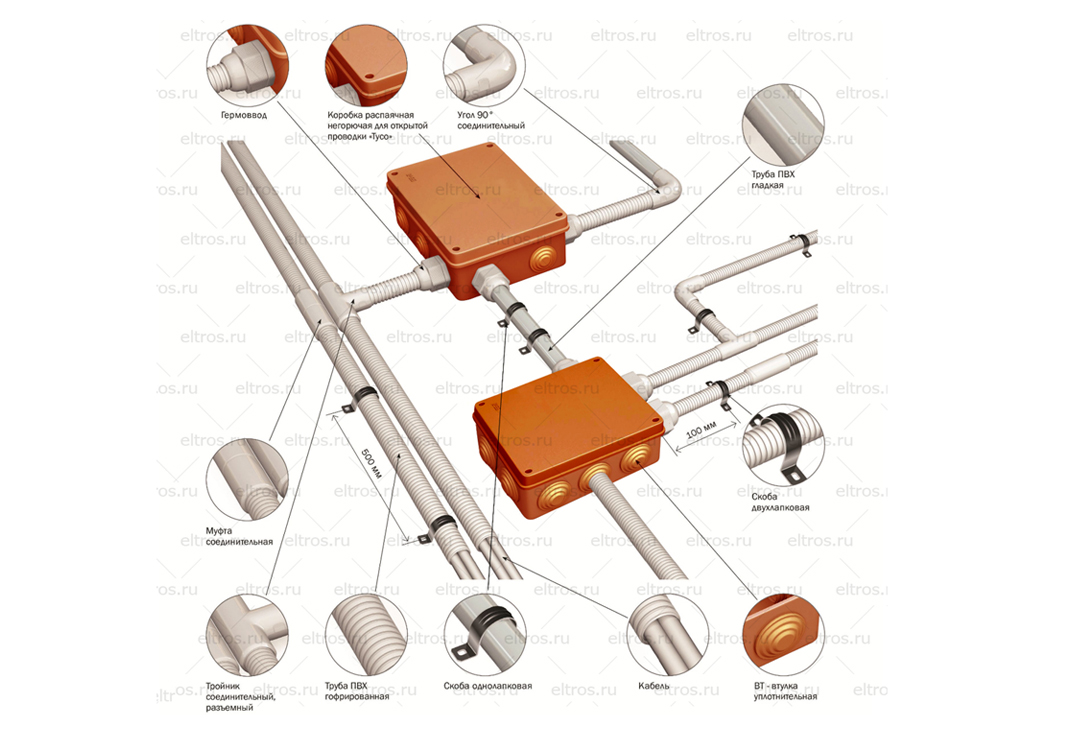

Аксессуары для монтажа ОКЛ на базе труб гофрированных
Производитель: ЗАО "Рувинил".
В состав ОКЛ включены все необходимые аксессуары в безгалогенном HF исполнении, предназначенные для крепления и соединения труб в систему.
В состав ОКЛ включены все необходимые аксессуары в безгалогенном HF исполнении, предназначенные для крепления и соединения труб в систему.
- Муфта для гофрированной трубы безгалогенная. Выполнена из полипропилена. Предназначена для соединения гофрированных труб. Класс защиты IP40. Муфта является стыковочным элементом на стык двух гофрированных труб одного диаметра.
- Тройники соединительные для труб разъёмные для соединения трёх труб одного диаметра.
- Углы 90 градусов соединительные для труб для соединения труб одного диаметра под углом 90°.
- Кабельные вводы (гермовводы) предназначены для герметичного ввода-вывода кабелей и проводов в корпусах щитового электрооборудования, а также для защиты проводов от механических повреждений внутри распаячной коробки и от проникновения пыли и влаги.
Элементы крепления для монтажа ОКЛ на базе гофрированных труб
Производитель: ЗАО "Рувинил".
Используются для крепления гофрированных труб при прокладке электропроводки по стенам, потолкам, балкам и другим поверхностям.
- Скобы металлические однолапковые и двухлапковые для монтажного газового пистолета применяются в комплекте с коваными гвоздями и позволяют ускорить монтаж кабельных линий. Могут использоваться с любым из газовых пистолетов представленных на нашем рынке.
- Скобы оцинкованные однолапковые из стали.
- Скобы оцинкованные двухлапковые из стали.
- Скобы дистанционные.
Дюбели и анкеры
- Дюбель металлический универсальный с саморезом применяется для крепления элементов ОКЛ к основанию из газобетона.
- Анкер латунный забивной цанга с винтом применяется для крепления элементов ОКЛ к основанию из твердого бетона, полнотелого кирпича, естественного камня.
- Анкерный болт с гайкой для крепления к основанию из твердого бетона, полнотелого кирпича, естественного камня.
- Анкер-клин применяется для крепления элементов ОКЛ к твердым и плотным основаниям.
- Дюбель типа «молли» применяется для крепления элементов ОКЛ к тонкостенным несущим основаниям.
ЗАПРЕЩАЕТСЯ использование металлических крепежных элементов, изготовленных из прессованных материалов и легкоплавких сплавов.
Огнестойкие распаячные коробки ЗАО "Рувинил" | ТУ 3464-012-18669258-2004
Производитель: ЗАО "Рувинил".
Огнестойкие распаячные коробки предназначены для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий. Рекомендуются в качестве системы повышения живучести конструкций ОКЛ (соответствуют DIN 4102 часть 12 в сочетании с пожаростойким кабелем).
Новая распределительная коробка улучшенной серии "ТУСО" (арт. 67240НГ) производится методом двухкомпонентного литья и имеет мембранные вводы. Для ввода кабеля не требуется использование дополнительных инструментов, что в разы повышает скорость и качество монтажа.
Характеристики:
Соединительные клеммные колодки выполнены из огнестойкой керамики. Стойка клеммника изготовлена из металла, крепится к несущей поверхности.
В зависимости от типоразмеров огнестойкие распаячные коробки комплектуются различными видами соединительных клеммников на 3, 6, 9, 10 полюсов из огнестойкой керамики.
Клеммники надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Обеспечивают надежное соединение и работоспособность кабельной линии при температурах до 10000С.
Характеристики колодок:
Огнестойкие распаячные коробки предназначены для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий. Рекомендуются в качестве системы повышения живучести конструкций ОКЛ (соответствуют DIN 4102 часть 12 в сочетании с пожаростойким кабелем).
Новая распределительная коробка улучшенной серии "ТУСО" (арт. 67240НГ) производится методом двухкомпонентного литья и имеет мембранные вводы. Для ввода кабеля не требуется использование дополнительных инструментов, что в разы повышает скорость и качество монтажа.
Характеристики:
- Материал: безгалогенный (HF) АБС-пластик, ПП, ПА;
- Цвет: RAL 2003;
- Степень защиты: IP 55, IP 65;
- Климатическое исполнение: УХЛ-2 для монтажа внутри помещений / для защищенной установки на улице;
- Ударопрочность: IK07 (2 Дж);
- Номинальное напряжение AC/DC: 600В;
- Предельно допустимая нагрузка: 65A.
Соединительные клеммные колодки:
В зависимости от типоразмеров огнестойкие распаячные коробки комплектуются различными видами соединительных клеммников на 3, 6, 9, 10 полюсов из огнестойкой керамики.
Клеммники надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Обеспечивают надежное соединение и работоспособность кабельной линии при температурах до 10000С.
Характеристики колодок:
- Материал: огнестойкая керамика до 1200°С;
- Материал клемм: сталь;
- Тип: 2, 3, 4, 5 полюсные.
Выберите ниже марку кабеля с учетом предела огнестойкости, чтобы подобрать его в Каталоге:
Огнестойкие кабели в составе ОКЛайн-21
примеры монтажа ОКЛайн-21
Примеры монтажа ОКЛ на базе гофрированных труб из ПА не распространяющего горение представлены в Инструкции по монтажу, пуску, регулированию и обкатке ТРМ 73096338-001-2018.
инструкция по монтажу ELTROS OKLine
Для правильного проектирования и монтажа огнестойких кабельных линий ELTROS OKLine разработаны инструкции по монтажу, пуску, регулированию и обкатке.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-001-2018 для силовых электрических систем с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", огнестойких кабелей производства ООО "Кабельный завод "Алюр" и ООО "Кабельный завод "Эксперт-кабель".
Данная инструкция выдается по запросу.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-001-2018 для силовых электрических систем с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", огнестойких кабелей производства ООО "Кабельный завод "Алюр" и ООО "Кабельный завод "Эксперт-кабель".
Данная инструкция выдается по запросу.
Только правильный выбор кабеленесущих систем и крепежных элементов ОКЛ, определение нагрузки систем, соблюдение расстояния между точками крепления и правильная укладка кабеля в строгом соответствии с требованиями Инструкций по проектированию и монтажу ОКЛ ELTROS OKLine гарантируют заявленное время работоспособности ОКЛ в условиях пожара!
варианты выполнения ОКЛайн-21

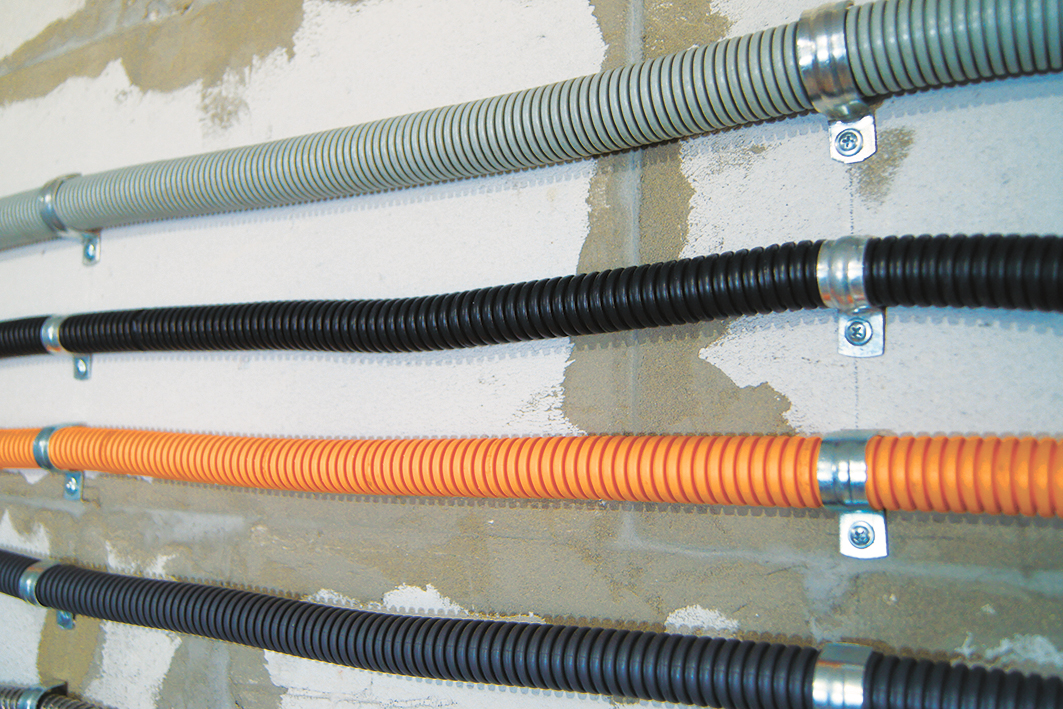

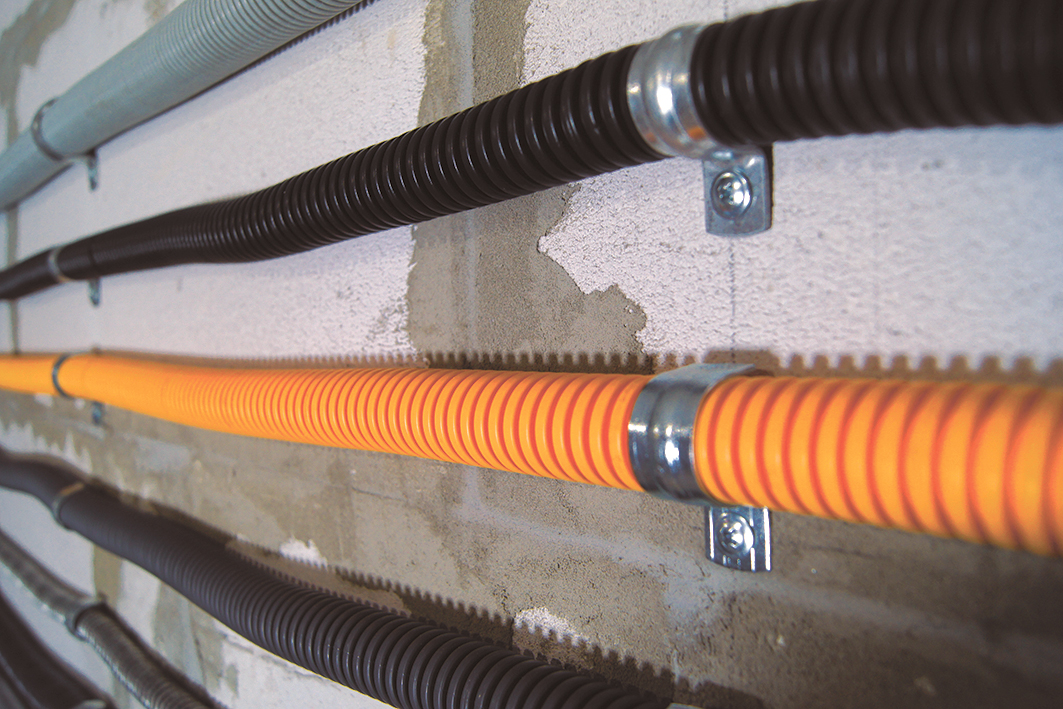

В данной марке ОКЛ кабель прокладывается в гофрированных трубах из ПА не распространяющего горение, с аксессуарами и огнестойкими элементами, крепления, коробками распаячными огнестойкими производства ЗАО "Рувинил". Возможны варианты однорядной и многорядной прокладки гофрированных труб.
документы и материалы ОКЛайн-21
Как заказать ОКЛ ELTROS OKLINE
Для получения спецификации заказа (типов, марок, наименований, обозначений и количества элементов) ОКЛ ELTROS OKLine Вам достаточно обратиться к нашим техническим специалистам, которые проконсультируют Вас по всем вопросам.
