ОКЛайн-35
Металлорукав типа РЗ-ЦХ применяется для монтажа коммуникационных сетей. Он позволяет обеспечить защиту кабелей, линий связи и других линий, предохраняя их от механических повреждений, позволяет выдерживать высокие нагрузки динамического и статического характера и обеспечивает пожарную безопасность кабельных линий.
Металлорукав типа РЗ-ЦХ-ПВХ – это гибкий трубопровод, в изготовлении которого использовалась оцинкованная лента из стали в ПВХ изоляции. Основная задача данного оборудования заключается в защите от механических повреждений линий связи, разных проводниковых коммуникаций, а также электротехнических кабелей.
Сфера использования металлорукава достаточно широка. Он может быть применен как для открытого, так и для скрытого монтажа внутри и вне помещений, идеально подходит для монтажа кабелей в офисах, подсобных помещениях, а также на складах. РЗ-ЦХ-ПВХ используется в современных системах кондиционирования, местной вытяжной вентиляции, обогрева, при оснащении устройств подъемно-транспортного типа и пр.
Кабели, которые используются вместе с металлорукавом, надежно защищены от перегиба, порезов, вытягивания, порчи грызунами, а также от других факторов негативного воздействия окружающей среды. Кроме того, металлический рукав обеспечивает эффективную пожаробезопасность оборудования.
Материал:
- Р3-ЦХ: стальная оцинкованная лента
- Р3-ЦХ-ПВХ: стальная оцинкованная лента в ПВХ оболочке (цвет черный)
Степень защиты:
- Р3-ЦХ: IP 40
- Р3-ЦХ-ПВХ: IP 65
Температура монтажа:
- Р3-ЦХ: от -40ºС до +100ºС
- Р3-ЦХ-ПВХ: от -5ºС до +60ºС, допускается проведение монтажных работ при температуре 90ºС
Диапазон рабочих температур:
- Р3-ЦХ: от -40ºС до +100ºС
- Р3-ЦХ-ПВХ: от -25ºС до +60ºС
Огнестойкость:
- Не поддерживает горение.
Производитель: ЗАО "Рувинил".
Аксессуары для металлорукава типов РЗ-ЦХ и РЗ-ЦХ-ПВХ предназначены для соединения двух отрезков металлорукава, закрепления металлорукава в распаячных коробках, для соединения с электротехнической трубой.
Технические характеристики:
- Материал: cплав цинка;
- Цвет: серебристый;
- Температура эксплуатации: от −25°С до +90°С.
Состоит из царапающей заземляющей гайки, уплотнителей, корпуса, оконцевателя и накидной гайки. Муфта вводная имеет трубную цилиндрическую резьбу — G. Степень защиты IP 54.
Муфта вводная с внутренней резьбой типа МВв - предназначена для присоединения металлорукава Р3-ЦХ, Р3-ЦХ-ПВХ к электротехнической трубе путем навинчивания. Состоит из корпуса, оконцевателя, уплотнителя и накидной гайки.
Также применима для соединения отрезков металлорукава путем стыковки с ответным элементом — муфтой вводной с наружной резьбой. Муфта вводная с внутренней резьбой имеет трубную цилиндрическую резьбу — G.Степень защиты IP 54.
Муфта трубная типа МТ - предназначена для соединения металлорукава Р3-ЦХ, Р3-ЦХ-ПВХ с электротехнической трубой. Состоит из корпуса, оконцевателя, уплотнителя и накидной гайки. Муфта трубная имеет трубную цилиндрическую резьбу — G, IP 54.Муфта соединительная типа МС - предназначена для соединения двух отрезков металлорукава.
Производитель: ЗАО "Рувинил".

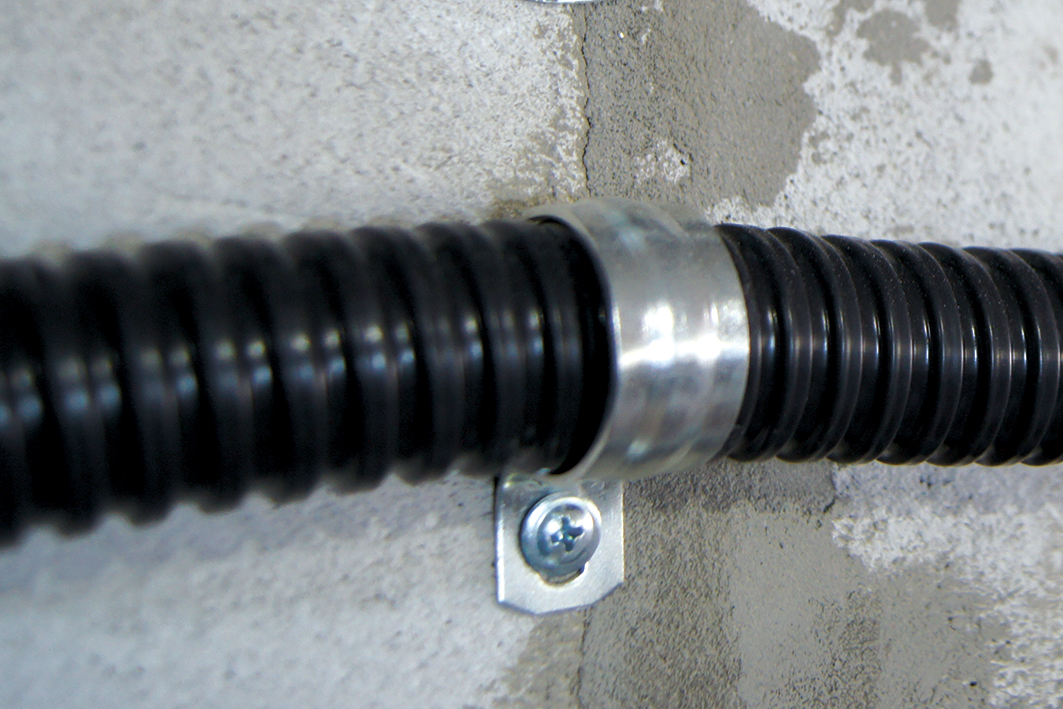

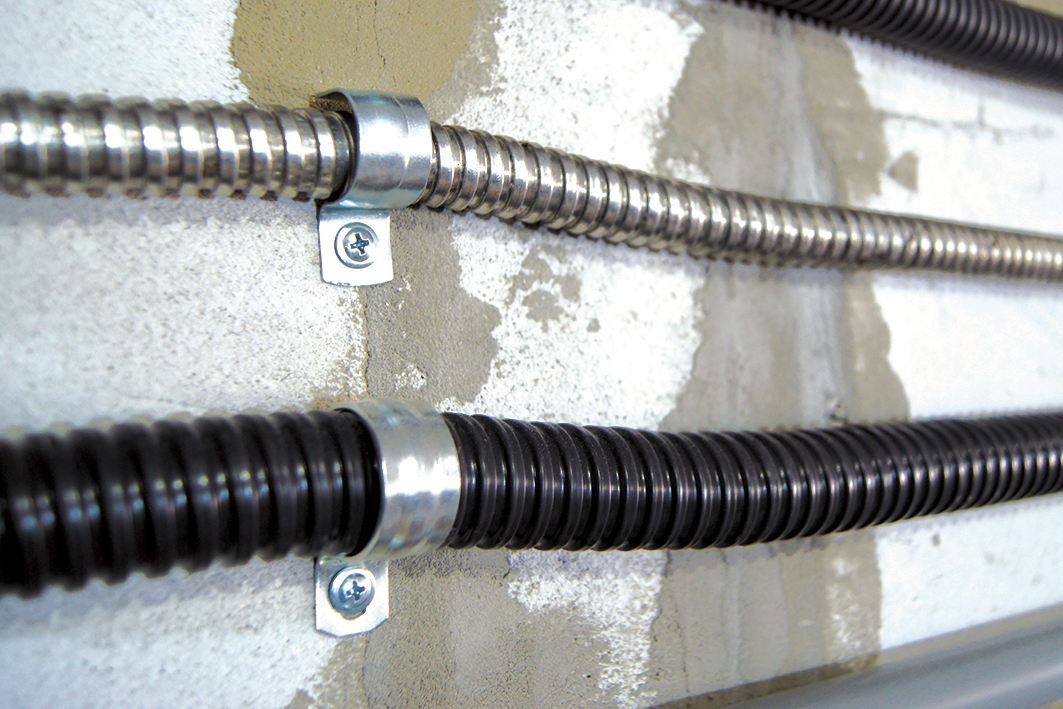

Используются для крепления металлорукава типов РЗ-Ц и РЗ-Ц-ПВХ при прокладке электропроводки по стенам, потолкам, балкам и другим поверхностям.
- Скобы металлические однолапковые и двухлапковые для монтажного газового пистолета применяются в комплекте с коваными гвоздями и позволяют ускорить монтаж кабельных линий. Могут использоваться с любым из газовых пистолетов представленных на нашем рынке.
- Скобы оцинкованные однолапковые из стали.
- Скобы оцинкованные двухлапковые из стали.
- Скобы дистанционные.
- Лента монтажная перфорированная металлическая.
Дюбели и анкеры
- Дюбель металлический универсальный с саморезом применяется для крепления элементов ОКЛ к основанию из газобетона.
- Анкер латунный забивной цанга с винтом применяется для крепления элементов ОКЛ к основанию из твердого бетона, полнотелого кирпича, естественного камня.
- Анкерный болт с гайкой для крепления к основанию из твердого бетона, полнотелого кирпича, естественного камня.
- Анкер-клин применяется для крепления элементов ОКЛ к твердым и плотным основаниям.
- Дюбель типа «молли» применяется для крепления элементов ОКЛ к тонкостенным несущим основаниям.
ЗАПРЕЩАЕТСЯ использование металлических крепежных элементов, изготовленных из прессованных материалов и легкоплавких сплавов.
Если наличие огнестойких распаячных коробок в составе ОКЛ необходимо, пожалуйста, выберите другую марку ОКЛайн.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-001-2018 для силовых электрических систем с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", огнестойких кабелей производства ООО "Кабельный завод "Алюр" и ООО "Кабельный завод "Эксперт-кабель".
Данная инструкция выдается по запросу.
