ОКЛайн-39 является архивным с 11.11.2023
СОСТАВ ОКЛайн-39
Открыто проложенные огнестойкие кабели
Открыто проложенные линии ОКЛ представляют собой одиночный кабель либо группу кабелей, проложенные открыто и закрепленные при помощи однолапковой или двухлапковой скобы, дистанционной скобы, скобы для прямого монтажа при помощи монтажного пистолета.
Применяются в основном в помещениях при минимальных требованиях к механической защищенности и огнестойкости электропроводки. Крепежные элементы подбираются в зависимости от несущей поверхности.
Подобрать элементы крепления для монтажа ОКЛ из Каталога

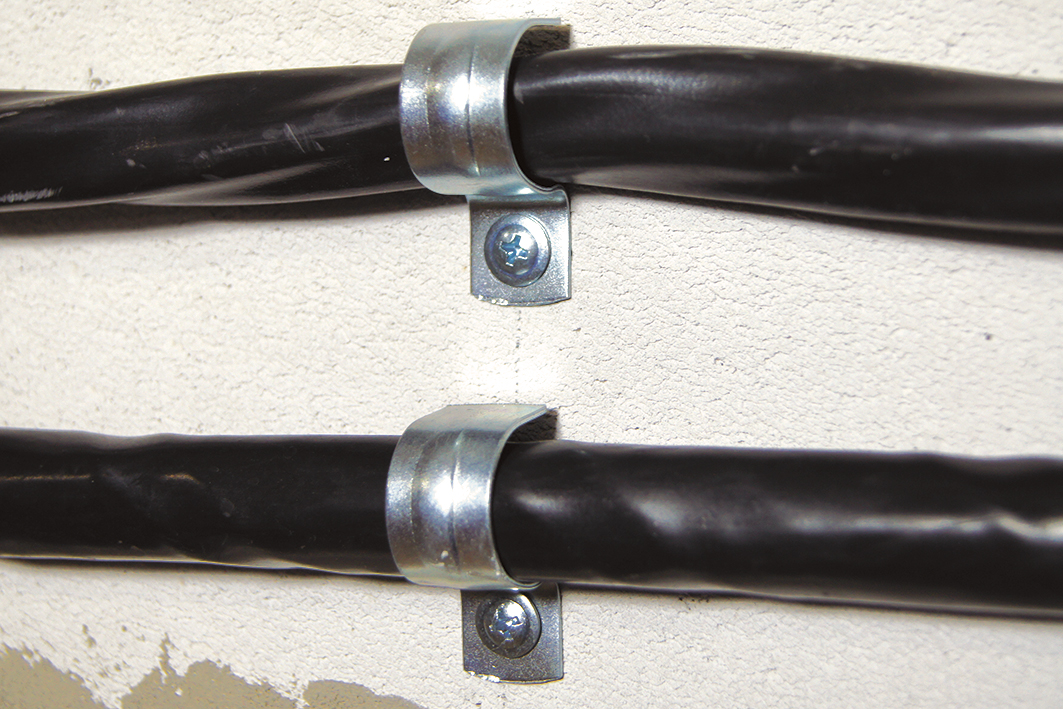

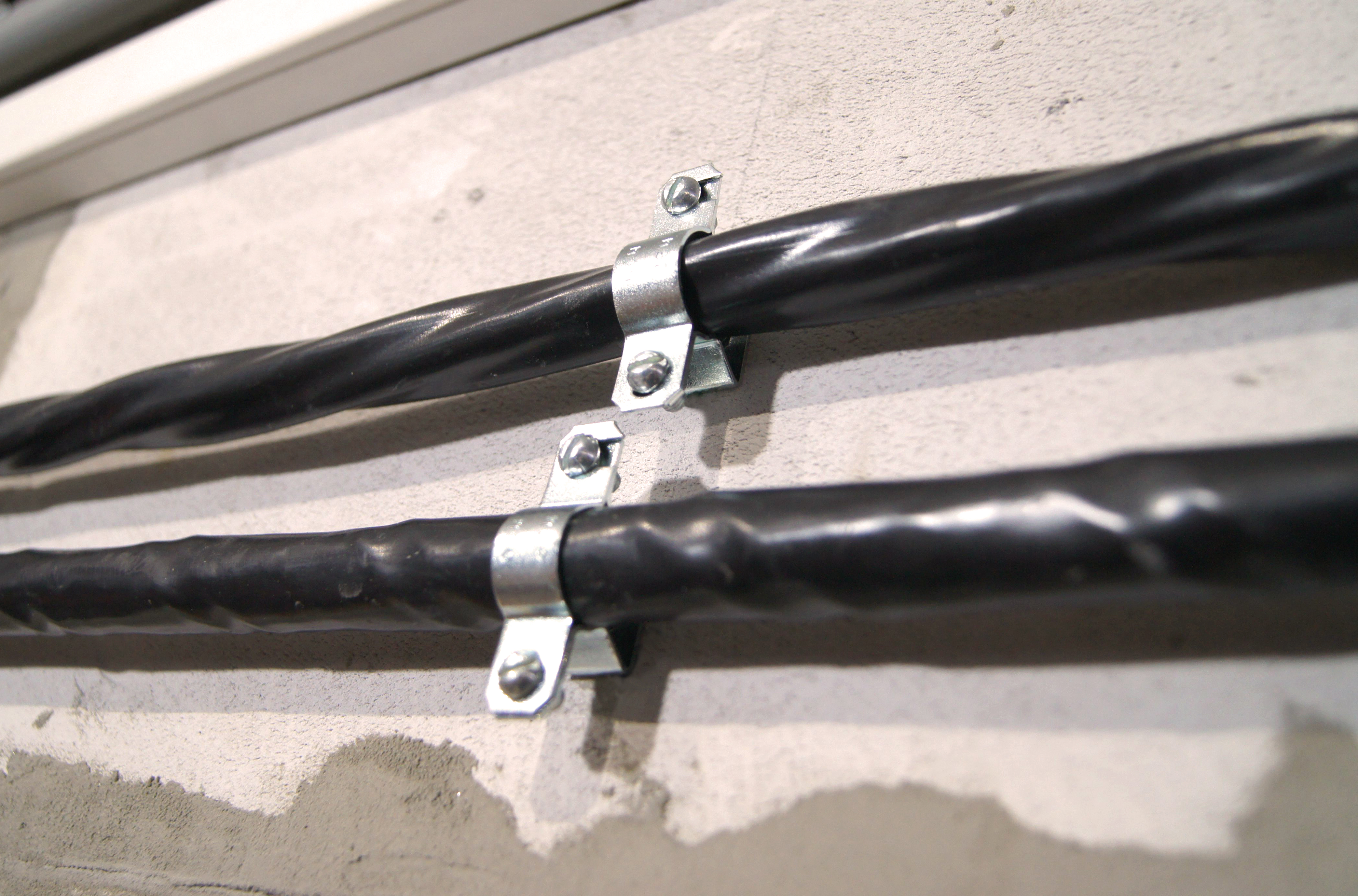

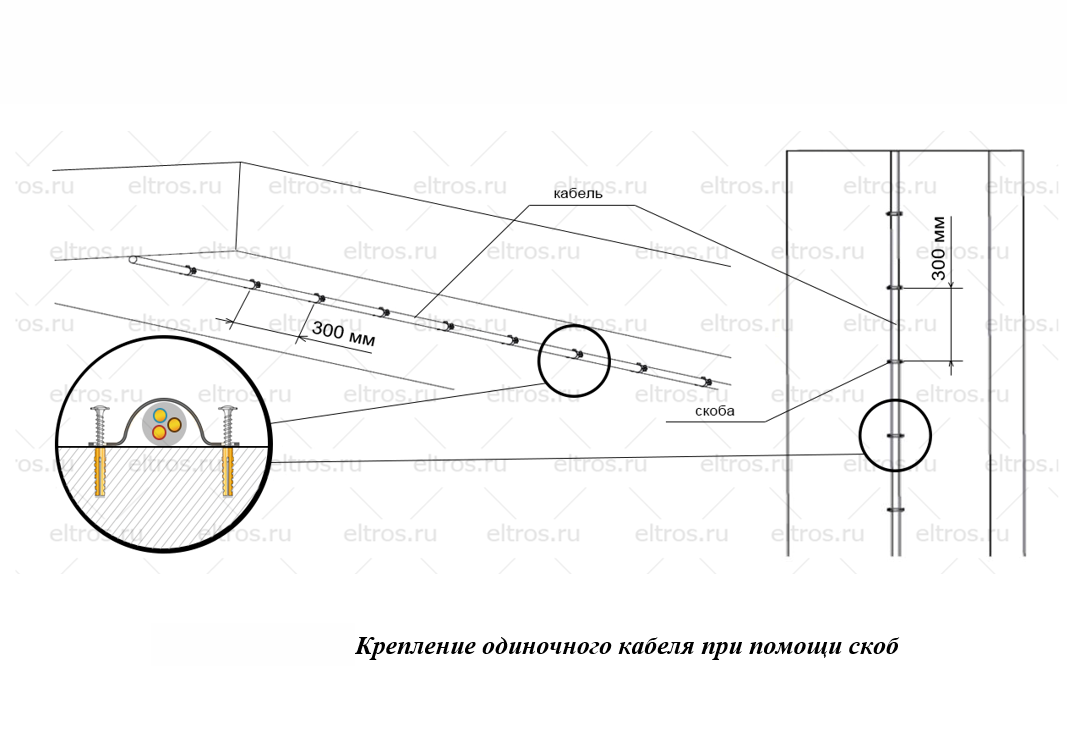

Крепление кабеля в открыто проложенной кабельной линии
Применяются для крепления открыто проложенных огнестойких кабельных линий по стенам, потолкам, балкам и другим поверхностям.
Используются следующие виды крепежей:
ЗАПРЕЩАЕТСЯ использование металлических крепежных элементов, изготовленных из прессованных материалов и легкоплавких сплавов.
Используются следующие виды крепежей:
- Скобы металлические однолапковые и двухлапковые для монтажного газового пистолета применяются в комплекте с коваными гвоздями и позволяют ускорить монтаж кабельных линий. Могут использоваться с любым из газовых пистолетов представленных на нашем рынке.
- Скобы оцинкованные однолапковые из стали.
- Скобы оцинкованные двухлапковые из стали.
- Скобы дистанционные.
Дюбели и анкеры
- Дюбель металлический универсальный с саморезом применяется для крепления элементов ОКЛ к основанию из газобетона.
- Анкер латунный забивной цанга с винтом применяется для крепления элементов ОКЛ к основанию из твердого бетона, полнотелого кирпича, естественного камня.
- Анкер-клин применяется для крепления элементов ОКЛ к твердым и плотным основаниям.
- Дюбель типа «молли» применяется для крепления элементов ОКЛ к тонкостенным несущим основаниям.
- Анкерный болт с гайкой для крепления к основанию из твердого бетона, полнотелого кирпича, естественного камня.
ЗАПРЕЩАЕТСЯ использование металлических крепежных элементов, изготовленных из прессованных материалов и легкоплавких сплавов.
Подобрать коробки распределительные огнестойкие из Каталога
Огнестойкие распаячные коробки не предусмотрены
Для данной марки (типа) ОКЛайн не предусмотрены огнестойкие распаячные коробки.
Если наличие огнестойких распаячных коробок в составе ОКЛ необходимо, пожалуйста, выберите другую марку ОКЛайн.
Если наличие огнестойких распаячных коробок в составе ОКЛ необходимо, пожалуйста, выберите другую марку ОКЛайн.
Выберите ниже марку кабеля с учетом предела огнестойкости, чтобы подобрать его в Каталоге:
Огнестойкие кабели в составе ОКЛайн-39
Архив решений ОКЛ
Е60
- Кабели силовые и контрольные огнестойкие, не распространяющие горение, с медными жилами сечением от 1,5 мм2 до 240 мм2 и числом жил от 1 до 5, в том числе экранированные, в том числе в плоском исполнении, предназначенные для передачи и распределения электрической энергии и электрических сигналов в стационарных установках при номинальном переменном напряжении 0,66 и 1кВ частотой до 100 Гц Марок: ВВГнг(А)-FRLS, ВВГнг(А)-FRLSLTx, BBГ-Пнг(A)-FRLS, BBГЭнг(A)-FRLS.
- ТУ 3500-008-41580618-2014
- Производитель: ООО «Кабельный завод «Алюр»
- Сертификат соответствия №ССКБ RU.ПБ10.Н00353 до 11.11.2023 (помещен в архив)
Е60
- Кабели силовые и контрольные огнестойкие, не распространяющие горение, с медными жилами сечением от 1,5 мм2 до 240 мм2 и числом жил от 1 до 5, в том числе экранированные, в том числе в плоском исполнении, предназначенные для передачи и распределения электрической энергии и электрических сигналов в стационарных установках при номинальном переменном напряжении 0,66 и 1кВ частотой до 100 Гц Марок: ППГнг(А)-FRHF, ППГ-Пнг(А)-FRHF.
- ТУ 3500-011-41580618-2015
- Производитель: ООО «Кабельный завод «Алюр»
- Сертификат соответствия №ССКБ RU.ПБ10.Н00353 до 11.11.2023 (помещен в архив)
Примеры монтажа ОКЛайн-39
Примеры монтажа ОКЛ и особенности открытой прокладки огнестойких кабелей с использованием огнестойких элементов крепления представлены в Инструкции по монтажу, пуску, регулированию и обкатке ТРМ 73096338-001-2018.

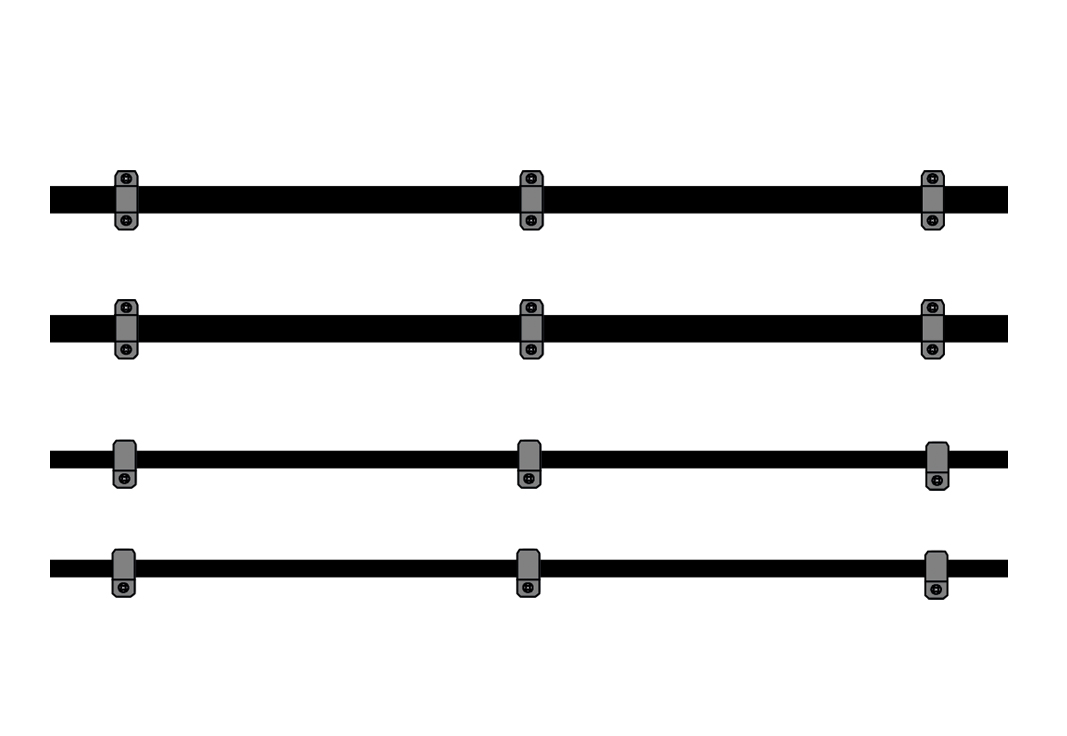

Варианты выполнения ОКЛайн-39
В данной марке ОКЛ используется открытая прокладка огнестойких кабелей, огнестойкие элементы крепления ЗАО "Рувинил".
Документы и материалы ОКЛайн-39
Как заказать ОКЛ ELTROS OKLINE
Для получения спецификации заказа (типов, марок, наименований, обозначений и количества элементов) ОКЛ ELTROS OKLine Вам достаточно обратиться к нашим техническим специалистам, которые проконсультируют Вас по всем вопросам.
