СОСТАВ ОКЛайн-52
Подобрать металлические проволочные лотки в Каталоге
Системы проволочных лотков | ТУ 3449-001-29437321-2013
Производитель систем проволочных лотков: ООО "КМ-профиль".
Исполнение:
Лотки используют при прокладке кабельной магистрали и под открытым небом, и в закрытых помещениях: потолки, стены и прочие поверхности.
Исполнение:
- проволока стальная низкоуглеродистая общего назначения по ГОСТ3282 и проволока из нержавеющей стали марки 08Х18Н10 (AISI 304) по ГОСТ 18143;
- для крышки лотка – сталь, оцинкованная по методу Сендзимира или сталь горячего цинкования (ГОСТ 19851) толщиной S: 0,55 мм, 0,7 мм, 0,8 мм, 1,0 мм, 1,2 мм и 1,5 мм; сталь нержавеющая аустенитная марки 08Х18Н10 по ГОСТ 5632 (сталь AISI 304).

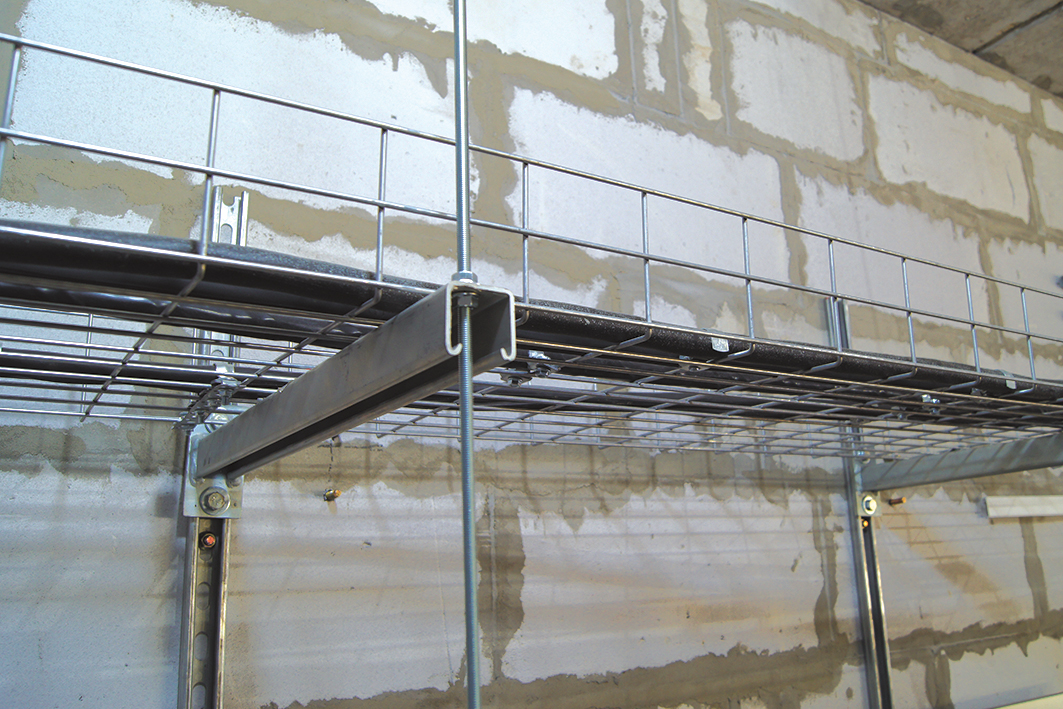

Лотки используют при прокладке кабельной магистрали и под открытым небом, и в закрытых помещениях: потолки, стены и прочие поверхности.
Монтажные системы для проволочных лотков
Производитель: ООО "КМ-профиль".
Для систем проволочных лотков используются:

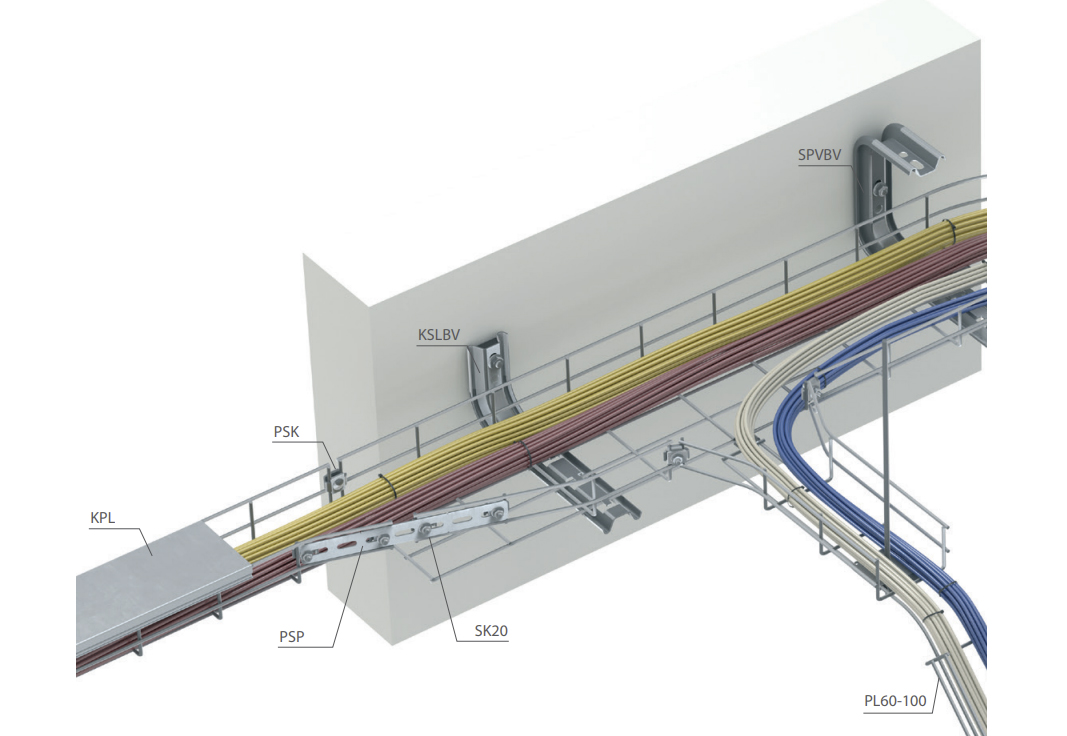

Для систем проволочных лотков используются:
- Безвинтовой соединитель BVS. Используется для соединения проволочного лотка. Тип соединения - безвинтовой.
- Соединитель перфорированный PSP. Используется для соединения проволочного лотка вместе с соединительным комплектом SK20.
- Соединительный комплект PSK. Используется для соединения проволочного лотка, тип соединения - винтовой.
- Соединительный комплект SK20. Используется для соединения проволочного лотка в комплекте с перфорированным соединителем PSP, а также для фиксации проволочного лотка на опорных конструкциях. Тип соединения - винтовой.
- Универсальный суппорт USP. Используется для монтажа огнестойких распаячных коробок. Также возможно использовать в виде кронштейна при минимальных нагрузках.
- Фиксатор-площадка FP. Используется для подвеса лотка на шпильку.
- Вертикальный фиксатор VF. Используется для подвеса проволочного лотка на шпильках.
- Универсальная скоба безвинтовая USBV. Вертикальная, напольная установка проволочных лотков, монтаж подвеса на шпильках.
- С-образный подвес безвинтовой SPVBV. Для крепления к потолку, стене, организация подвеса кабельной трассы на одной шпильке.
- Консоль L-образная безвинтовая KSLBV. Применяется для крепления проволочного лотка к вертикальным поверхностям, крепление к стене.
- Профиль монтажный (страт-профиль). Основным конструктивным элементом является С-образный профиль с зубчатой накаткой, что значительно увеличивает надежность крепления к профилю соединительных, крепежных пластин и прочих монтажных изделий при помощи канальных гаек.
- Консоль. Изготавливается на основе одинарного или двойного страт-профиля, путем приварки профиля к опоре. Является универсальным монтажным элементом, позволяющим подвешивать и располагать на нем большинство видов инженерных сетей.
- С-образный подвес. Используется как самостоятельный подвес и совместно со шпильками M6, М8 и М10.
Подобрать элементы крепления для монтажа ОКЛ из Каталога
Элементы крепления для монтажа ОКЛ на базе проволочных лотков
Производитель: ООО "КМ-профиль".
Для монтажа ОКЛ на базе металлических проволочных лотков, а также крепления монтажных элементов между собой, используются следующие типы крепежа:
- Шайба плоская усиленная DIN 9021: M6, M8, M10, M12.
- Шайба зубчатая DIN 6798: M6, M8, M10, M12.
- Шайба гровер DIN 127: M6, M8, M10, M12.
- Винт специальный DIN 7985 для крепления монтажных элементов между собой. Плоская головка винта предотвращает повреждение кабеля при его протяжке: 6х10 мм, 6х16 мм, 6х20 мм.
- Болт с полукруглой головкой и квадратным подголовником DIN 603, применяется для монтажа инженерных систем: М6х16 мм, М6х20 мм, М8х20 мм, М8х70 мм, М10х30 мм.
- Болт шестигранный DIN 933: М6Х16 - М12х120 мм.
- Гайка специальная с фланцем DIN 6923 для соединения монтажных элементов между собой. Фланец с насечкой препятствует откручиванию. M6, М8, М10, М12.
- Гайка шестигранная DIN 934 – используется для соединения монтажных элементов между собой: M6, М8, М10, М12.

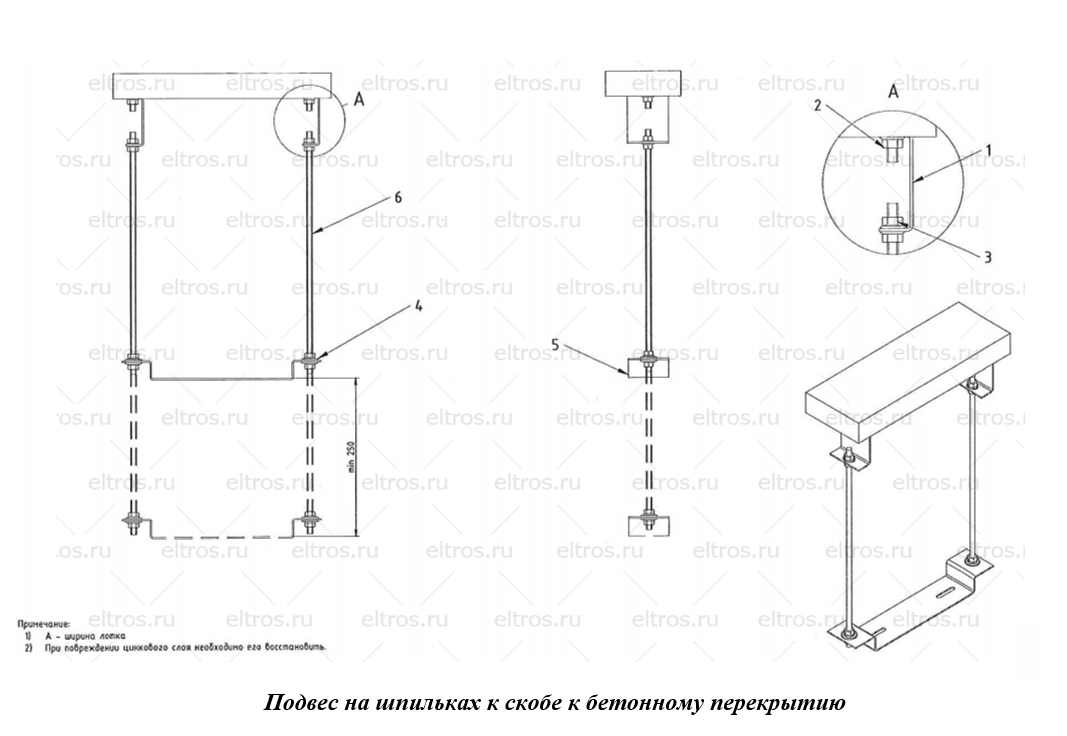

Крепление ОКЛ к основанию
- Шпилька полнорезная DIN975.
- Гайка соединительная DIN6334 для соединения и наращивания шпилек с метрической резьбой.
- Анкер латунный разрезной.
- Анкерный болт.
- Анкерный болт с гайкой.
- Анкер стальной забивной.
Крепления кабеля в проволочном лотке
Крепление огнестойкого кабеля в проволочном лотке может осуществляться несколькими способами.
Варианты крепления:
Варианты крепления:
- Соединительный комплект для проволочного лотка: винтовое соединение. Подходит ко всем типоразмерам проволочного лотка, используется для фиксации лотка на несущих конструкциях, соединения прямых секций и выполнения переходных соединений.
- Скобы металлические оцинкованные однолапковые и двухлапковые.

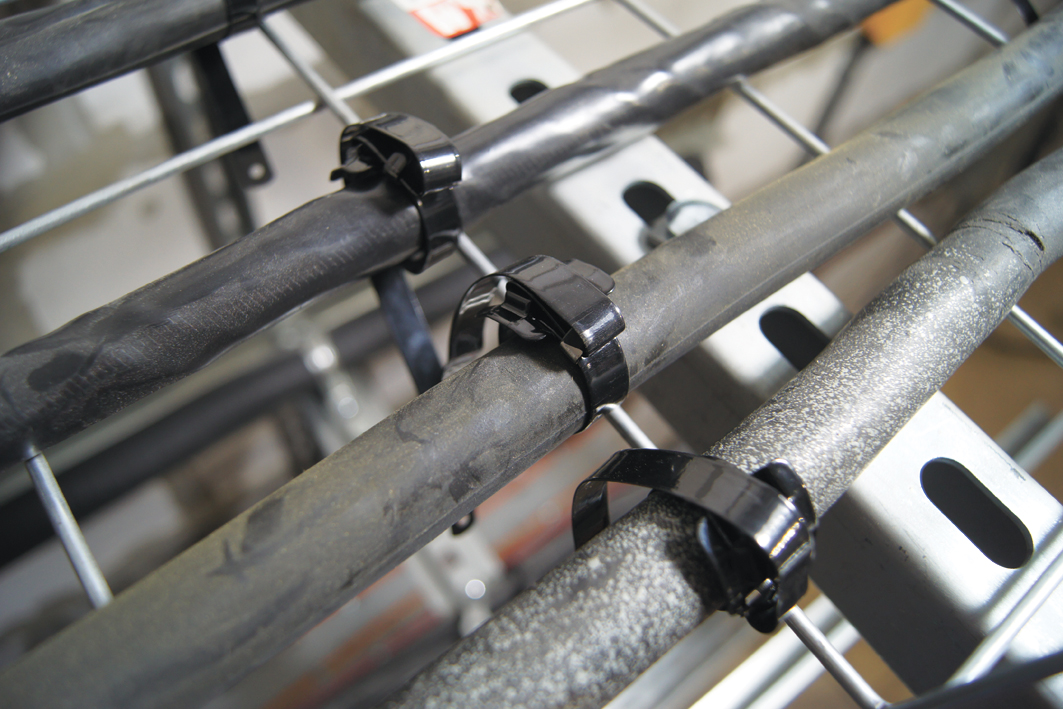

- Металлические стяжки Fortisflex.
Подобрать коробки распределительные огнестойкие из Каталога
Огнестойкие распаячные коробки ЗАО "Рувинил" | ТУ 3464-012-18669258-2004
Производитель: ЗАО "Рувинил".
Огнестойкие распаячные коробки предназначены для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий. Рекомендуются в качестве системы повышения живучести конструкций ОКЛ (соответствуют DIN 4102 часть 12 в сочетании с пожаростойким кабелем).
Новая распределительная коробка улучшенной серии "ТУСО" (арт. 67240НГ) производится методом двухкомпонентного литья и имеет мембранные вводы. Для ввода кабеля не требуется использование дополнительных инструментов, что в разы повышает скорость и качество монтажа.
Характеристики:
Соединительные клеммные колодки выполнены из огнестойкой керамики. Стойка клеммника изготовлена из металла, крепится к несущей поверхности.
В зависимости от типоразмеров огнестойкие распаячные коробки комплектуются различными видами соединительных клеммников на 3, 6, 9, 10 полюсов из огнестойкой керамики.
Клеммники надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Обеспечивают надежное соединение и работоспособность кабельной линии при температурах до 10000С.
Характеристики колодок:
Огнестойкие распаячные коробки предназначены для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий. Рекомендуются в качестве системы повышения живучести конструкций ОКЛ (соответствуют DIN 4102 часть 12 в сочетании с пожаростойким кабелем).
Новая распределительная коробка улучшенной серии "ТУСО" (арт. 67240НГ) производится методом двухкомпонентного литья и имеет мембранные вводы. Для ввода кабеля не требуется использование дополнительных инструментов, что в разы повышает скорость и качество монтажа.
Характеристики:
- Материал: безгалогенный (HF) АБС-пластик, ПП, ПА;
- Цвет: RAL 2003;
- Степень защиты: IP 55, IP 65;
- Климатическое исполнение: УХЛ-2 для монтажа внутри помещений / для защищенной установки на улице;
- Ударопрочность: IK07 (2 Дж);
- Номинальное напряжение AC/DC: 600В;
- Предельно допустимая нагрузка: 65A.
Соединительные клеммные колодки:
В зависимости от типоразмеров огнестойкие распаячные коробки комплектуются различными видами соединительных клеммников на 3, 6, 9, 10 полюсов из огнестойкой керамики.
Клеммники надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Обеспечивают надежное соединение и работоспособность кабельной линии при температурах до 10000С.
Характеристики колодок:
- Материал: огнестойкая керамика до 1200°С;
- Материал клемм: сталь;
- Тип: 2, 3, 4, 5 полюсные.
Крепление огнестойкой коробки к металлическим проволочным лоткам
Производитель: ООО "КМ-профиль".
Варианты исполнения: порошковая окраска в RAL, горячая оцинковка.
! Пластина монтажная и суппорт универсальный поставляются дополнительно, не входят в основную комплектацию ОКЛ.
- Пластина монтажная при необходимости устанавливается на листовые, проволочные и лестничные металлические лотки. Рисунок перфорации позволяет закреплять огнестойкие распределительные коробки различных размеров. Для соединения используются винты и гайки М6.
- Универсальный суппорт USP используется для монтажа огнестойких распаячных коробок в системах проволочных лотков.
Варианты исполнения: порошковая окраска в RAL, горячая оцинковка.
! Пластина монтажная и суппорт универсальный поставляются дополнительно, не входят в основную комплектацию ОКЛ.
Выберите ниже марку кабеля с учетом предела огнестойкости, чтобы подобрать его в Каталоге:
Огнестойкие кабели в составе ОКЛайн-52
Е30
- Кабели для передачи и распределения энергии в стационарных установках, в линиях питания систем пожарной безопасности, цепей аварийного электроснабжения и других систем, сохраняющих работоспособность в условиях пожара. Для групповой прокладки в зданиях с массовым пребыванием людей и помещений с компьютерной техникой, Марок: КПРВГнг(А)-FRLS.
- ТУ 3500-029-39793330-2015
- Производитель: ООО «ТПД Паритет»
Е30
- Кабели монтажные, огнестойкие, не распространяющие горение, для систем пожарной сигнализации, систем оповещения и управления эвакуацией, с медными жилами однопроволочными и многопроволочными (индекс Г), с изоляцией из огнестойкой кремнийорганической резины, с экраном из ламинированной алюминиевой фольги (индекс Э) или без экрана, с дополнительным огнестойким барьером из слюдосодержащей ленты или без него, в том числе с защитным элементом в виде оплетки из стальной оцинкованной проволоки (индекс К), с оболочкой из ПВХ пластиката пониженной пожароопасности, с низким дымо- и газовыделением или полимерной композиции не содержащей галогенов или ПВХ пластиката пониженной пожароопасности, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения (с числом жил или пар от 1 до 40, сечением жил от 0,20 до 2,5 мм2 на напряжение до 300 В включительно переменного тока частотой 50 Гц), Марок: КПСнг(А)-FRLS, КПСЭнг(А)-FRLS, КПСнг(А)-FRHF, КПСЭнг(А)-FRHF, КПСнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx.
- ТУ 3581-004-93497588-2011
- Производитель: ООО «КабельЭлектроСвязь»
Е30
- Кабели монтажные, огнестойкие, не распространяющие горение, для систем пожарной сигнализации, систем оповещения и управления эвакуацией, с медными жилами, с изоляцией из огнестойкой кремнийорганической резины, с экраном из ламинированной алюминиевой фольги или без экрана, с дополнительным огнестойким барьером из слюдосодержащей ленты или без него, с оболочкой из ПВХ пластиката пониженной пожароопасности, с низким дымо- и газовыделением или полимерной композиции не содержащей галогенов или ПВХ пластиката пониженной пожароопасности, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения. Марок: КПСнг(А)-FRLS, КПСЭнг(А)-FRLS, КПСнг(А)-FRHF, КПСЭнг(А)-FRHF, КПСнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx.
- ТУ 3581-004-93497588-2011
- Производитель: ООО «КабельЭлектроСвязь»
Е30
- Кабели для систем безопасности, противопожарной защиты, управления, автоматизации и других систем, сохраняющих работоспособность в условиях пожара. Для систем распределенного сбора данных, применяющих стандарты RS-485 по ГОСТ Р ИСО 8482-93, EIA RS-485, Profibus. Для групповой прокладки на социальных объектах (детсады, школы, больницы, дома престарелых и пр.), Марок: КИС-РВнг(А)-FRLS, КИС-РВнг(А)-FRLSLTx, КИС-РПнг(А)-FRHF.
- ТУ 3574-020-39793330-2012
- Производитель: ООО «ТПД Паритет»
Е30
- Кабели для систем противопожарной защиты, оповещения и управления эвакуацией, аварийного освещения, автоматического пожаротушения, пожарного водопровода и других систем, сохраняющих работоспособность в условиях пожара. Для групповой прокладки в зданиях или вне помещений при защите от солнца и осадков. Марок: КСРВнг(А)-FRLS, КСРЭВнг(А)-FRLS, КСРПнг(А)-FRHF, КСРЭПнг(А)-FRHF, КСРВнг(А)-FRLSLTx, КСРЭВнг(А)-FRLSLTx.
- ТУ 3581-014-39793330-2009
- Производитель: ООО «ТПД Паритет»
Е15
- Кабели симметричные парной скрутки для систем цифровой связи огнестойкие, с оболочкой из ПВХ пластиката пониженной пожароопасности, с низким дымо- и газовыделением или с оболочкой из полимерной композиции не содержащей галогенов, на напряжение до 145В Марок: ParLan F/UTP Cat5e PVCLS нг(А)-FRLS, ParLan F/UTP Cat5e ZH нг(А)-FRHF, ParLan U/UTP Cat5e PVCLS нг(А)-FRLS, ParLan U/UTP Cat5e ZH нг(А)-FRHF, ParLan F/UTP Cat5e PVCLS нг(А)-FRLSLTx, ParLan U/UTP Cat5e PVCLS нг(А)-FRLSLTx.
- ТУ 3574-030-39793330-2016
- Производитель: ООО «ТПД Паритет»
примеры монтажа ОКЛайн-52
Полный перечень вариантов монтажа кабельных трасс и узлов крепления металлических проволочных лотков приведен в "Альбоме типовых решений" и каталоге продукции ООО "КМ-профиль".
инструкция по монтажу ELTROS OKLine
Для правильного проектирования и монтажа огнестойких кабельных линий ELTROS OKLine разработаны инструкции по монтажу, пуску, регулированию и обкатке.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-003-2019 для слаботочных систем контроля и сигнализации с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", огнестойких кабелей производства ООО "ТПД "Паритет" и ООО "КабельЭлектроСвязь".
Данная инструкция выдается по запросу.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-003-2019 для слаботочных систем контроля и сигнализации с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", огнестойких кабелей производства ООО "ТПД "Паритет" и ООО "КабельЭлектроСвязь".
Данная инструкция выдается по запросу.
Только правильный выбор кабеленесущих систем и крепежных элементов ОКЛ, определение нагрузки систем, соблюдение расстояния между точками крепления и правильная укладка кабеля в строгом соответствии с требованиями Инструкций по проектированию и монтажу ОКЛ ELTROS OKLine гарантируют заявленное время работоспособности ОКЛ в условиях пожара!
варианты выполнения ОКЛайн-52
В данной марке ОКЛ кабель прокладывается в металлических проволочных лотках с аксессуарами и огнестойкими элементами крепления производства ООО "КМ-профиль", огнестойкими элементами крепления производства ЗАО "Рувинил".
документы и материалы ОКЛайн-52
Как заказать ОКЛ ELTROS OKLINE
Для получения спецификации заказа (типов, марок, наименований, обозначений и количества элементов) ОКЛ ELTROS OKLine Вам достаточно обратиться к нашим техническим специалистам, которые проконсультируют Вас по всем вопросам.
