ОКЛайн-57
ОКЛайн-57 | слаботочная кабельная линия
СОСТАВ ОКЛайн-57
Подобрать гладкие жесткие трубы пвх в Каталоге
Трубы гладкие жесткие из самозатухающего ПВХ | ТУ 3464-005-18669258-2015
Производитель: ЗАО "Рувинил".
Трубы гладкие жёсткие из самозатухающего ПВХ сочетают в себе механическую прочность, устойчивость к внешним воздействиям и не подверженность горению.
Основные преимущества гладких жестких труб из самозатухающего ПВХ:
- благодаря внутренним гладким стенкам облегчённая прокладка проводки и электрического кабеля;
- благодаря утолщенным стенкам имеет климатическое исполнение УХЛ-2;
- диапазон рабочих температур от -60 до +40 ºС;
- для монтажа на открытом воздухе под навесом или в помещении, где условия такие же, как на открытом воздухе, за исключением солнечных лучей и атмосферных осадков.
Продукция соответствует нормам пожарной безопасности (Технический регламент о требованиях пожарной безопасности ФЗ 123).
Аксессуары для монтажа ОКЛ на базе гладких жестких труб
Производитель: ЗАО "Рувинил".
В состав ОКЛ включены все необходимые аксессуары в безгалогенном HF исполнении, предназначенные для крепления и соединения труб в систему.
В состав ОКЛ включены все необходимые аксессуары в безгалогенном HF исполнении, предназначенные для крепления и соединения труб в систему.
- Муфта для гофрированной трубы безгалогенная. Выполнена из полипропилена. Предназначена для соединения гофрированных труб. Класс защиты IP40. Муфта является стыковочным элементом на стык двух гофрированных труб одного диаметра.
- Тройники соединительные для труб разъёмные для соединения трёх труб одного диаметра.
- Углы 90 градусов соединительные для труб для соединения труб одного диаметра под углом 90°.
- Кабельные вводы (гермовводы) предназначены для герметичного ввода-вывода кабелей и проводов в корпусах щитового электрооборудования, а также для защиты проводов от механических повреждений внутри распаячной коробки и от проникновения пыли и влаги.
- Повороты гибкие гофрированные для соединения гладких жестких труб одного диаметра.
Подобрать элементы крепления для монтажа ОКЛ из Каталога
ЗАПРЕЩАЕТСЯ использование металлических крепежных элементов, изготовленных из прессованных материалов и легкоплавких сплавов.
Элементы крепления для монтажа ОКЛ на базе гладких жестких труб
Производитель: ЗАО "Рувинил".
Используются для крепления гофрированных труб при прокладке электропроводки по стенам, потолкам, балкам и другим поверхностям.
- Скобы металлические однолапковые и двухлапковые для монтажного газового пистолета применяются в комплекте с коваными гвоздями и позволяют ускорить монтаж кабельных линий. Могут использоваться с любым из газовых пистолетов представленных на нашем рынке.
- Скобы оцинкованные однолапковые из стали.
- Скобы оцинкованные двухлапковые из стали.
- Скобы дистанционные.
Дюбели и анкеры
- Дюбель металлический универсальный с саморезом применяется для крепления элементов ОКЛ к основанию из газобетона.
- Анкер латунный забивной цанга с винтом применяется для крепления элементов ОКЛ к основанию из твердого бетона, полнотелого кирпича, естественного камня.
- Анкер-клин применяется для крепления элементов ОКЛ к твердым и плотным основаниям.
- Анкерный болт с гайкой для крепления к основанию из твердого бетона, полнотелого кирпича, естественного камня.
- Дюбель типа «молли» применяется для крепления элементов ОКЛ к тонкостенным несущим основаниям.
ЗАПРЕЩАЕТСЯ использование металлических крепежных элементов, изготовленных из прессованных материалов и легкоплавких сплавов.
Подобрать коробки распределительные огнестойкие из Каталога
Огнестойкие распаячные коробки ЗАО "Рувинил" | ТУ 3464-012-18669258-2004
Производитель: ЗАО "Рувинил".
Огнестойкие распаячные коробки предназначены для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий. Рекомендуются в качестве системы повышения живучести конструкций ОКЛ (соответствуют DIN 4102 часть 12 в сочетании с пожаростойким кабелем).
Новая распределительная коробка улучшенной серии "ТУСО" (арт. 67240НГ) производится методом двухкомпонентного литья и имеет мембранные вводы. Для ввода кабеля не требуется использование дополнительных инструментов, что в разы повышает скорость и качество монтажа.
Характеристики:
Соединительные клеммные колодки выполнены из огнестойкой керамики. Стойка клеммника изготовлена из металла, крепится к несущей поверхности.
В зависимости от типоразмеров огнестойкие распаячные коробки комплектуются различными видами соединительных клеммников на 3, 6, 9, 10 полюсов из огнестойкой керамики.
Клеммники надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Обеспечивают надежное соединение и работоспособность кабельной линии при температурах до 10000С.
Характеристики колодок:
Огнестойкие распаячные коробки предназначены для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий. Рекомендуются в качестве системы повышения живучести конструкций ОКЛ (соответствуют DIN 4102 часть 12 в сочетании с пожаростойким кабелем).
Новая распределительная коробка улучшенной серии "ТУСО" (арт. 67240НГ) производится методом двухкомпонентного литья и имеет мембранные вводы. Для ввода кабеля не требуется использование дополнительных инструментов, что в разы повышает скорость и качество монтажа.
Характеристики:
- Материал: безгалогенный (HF) АБС-пластик, ПП, ПА;
- Цвет: RAL 2003;
- Степень защиты: IP 55, IP 65;
- Климатическое исполнение: УХЛ-2 для монтажа внутри помещений / для защищенной установки на улице;
- Ударопрочность: IK07 (2 Дж);
- Номинальное напряжение AC/DC: 600В;
- Предельно допустимая нагрузка: 65A.
Соединительные клеммные колодки:
В зависимости от типоразмеров огнестойкие распаячные коробки комплектуются различными видами соединительных клеммников на 3, 6, 9, 10 полюсов из огнестойкой керамики.
Клеммники надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Обеспечивают надежное соединение и работоспособность кабельной линии при температурах до 10000С.
Характеристики колодок:
- Материал: огнестойкая керамика до 1200°С;
- Материал клемм: сталь;
- Тип: 2, 3, 4, 5 полюсные.
Выберите ниже марку кабеля с учетом предела огнестойкости, чтобы подобрать его в Каталоге:
Огнестойкие кабели в составе ОКЛайн-57
Е60
- Кабели для передачи и распределения энергии в стационарных установках, в линиях питания систем пожарной безопасности, цепей аварийного электроснабжения и других систем, сохраняющих работоспособность в условиях пожара. Для групповой прокладки в зданиях с массовым пребыванием людей и помещений с компьютерной техникой, Марок: КПРВГнг(А)-FRLS.
- ТУ 3500-029-39793330-2015
- Производитель: ООО «ТПД Паритет»
Е60
- Кабели для систем противопожарной защиты, оповещения и управления эвакуацией, аварийного освещения, автоматического пожаротушения, пожарного водопровода и других систем, сохраняющих работоспособность в условиях пожара. Для групповой прокладки в зданиях или вне помещений при защите от солнца и осадков. Марок: КСРВнг(А)-FRLS, КСРЭВнг(А)-FRLS, КСРПнг(А)-FRHF, КСРЭПнг(А)-FRHF, КСРВнг(А)-FRLSLTx, КСРЭВнг(А)-FRLSLTx.
- ТУ 3581-014-39793330-2009
- Производитель: ООО «ТПД Паритет»
Е60
- Кабели монтажные, огнестойкие, не распространяющие горение, для систем пожарной сигнализации, систем оповещения и управления эвакуацией, с медными жилами однопроволочными и многопроволочными (индекс Г), с изоляцией из огнестойкой кремнийорганической резины, с экраном из ламинированной алюминиевой фольги (индекс Э) или без экрана, с дополнительным огнестойким барьером из слюдосодержащей ленты или без него, в том числе с защитным элементом в виде оплетки из стальной оцинкованной проволоки (индекс К), с оболочкой из ПВХ пластиката пониженной пожароопасности, с низким дымо- и газовыделением или полимерной композиции не содержащей галогенов или ПВХ пластиката пониженной пожароопасности, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения (с числом жил или пар от 1 до 40, сечением жил от 0,20 до 2,5 мм2 на напряжение до 300 В включительно переменного тока частотой 50 Гц), Марок: КПСнг(А)-FRLS, КПСЭнг(А)-FRLS, КПСнг(А)-FRHF, КПСЭнг(А)-FRHF, КПСнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx.
- ТУ 3581-004-93497588-2011
- Производитель: ООО «КабельЭлектроСвязь»
Е60
- Кабели монтажные, огнестойкие, не распространяющие горение, для систем пожарной сигнализации, систем оповещения и управления эвакуацией, с медными жилами, с изоляцией из огнестойкой кремнийорганической резины, с экраном из ламинированной алюминиевой фольги или без экрана, с дополнительным огнестойким барьером из слюдосодержащей ленты или без него, с оболочкой из ПВХ пластиката пониженной пожароопасности, с низким дымо- и газовыделением или полимерной композиции не содержащей галогенов или ПВХ пластиката пониженной пожароопасности, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения. Марок: КПСнг(А)-FRLS, КПСЭнг(А)-FRLS, КПСнг(А)-FRHF, КПСЭнг(А)-FRHF, КПСнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx.
- ТУ 3581-004-93497588-2011
- Производитель: ООО «КабельЭлектроСвязь»
Е45
- Кабели для систем безопасности, противопожарной защиты, управления, автоматизации и других систем, сохраняющих работоспособность в условиях пожара. Для систем распределенного сбора данных, применяющих стандарты RS-485 по ГОСТ Р ИСО 8482-93, EIA RS-485, Profibus. Для групповой прокладки на социальных объектах (детсады, школы, больницы, дома престарелых и пр.), Марок: КИС-РВнг(А)-FRLS, КИС-РВнг(А)-FRLSLTx, КИС-РПнг(А)-FRHF.
- ТУ 3574-020-39793330-2012
- Производитель: ООО «ТПД Паритет»
Е30
- Кабели симметричные парной скрутки для систем цифровой связи огнестойкие, с оболочкой из ПВХ пластиката пониженной пожароопасности, с низким дымо- и газовыделением или с оболочкой из полимерной композиции не содержащей галогенов, на напряжение до 145В Марок: ParLan F/UTP Cat5e PVCLS нг(А)-FRLS, ParLan F/UTP Cat5e ZH нг(А)-FRHF, ParLan U/UTP Cat5e PVCLS нг(А)-FRLS, ParLan U/UTP Cat5e ZH нг(А)-FRHF, ParLan F/UTP Cat5e PVCLS нг(А)-FRLSLTx, ParLan U/UTP Cat5e PVCLS нг(А)-FRLSLTx.
- ТУ 3574-030-39793330-2016
- Производитель: ООО «ТПД Паритет»

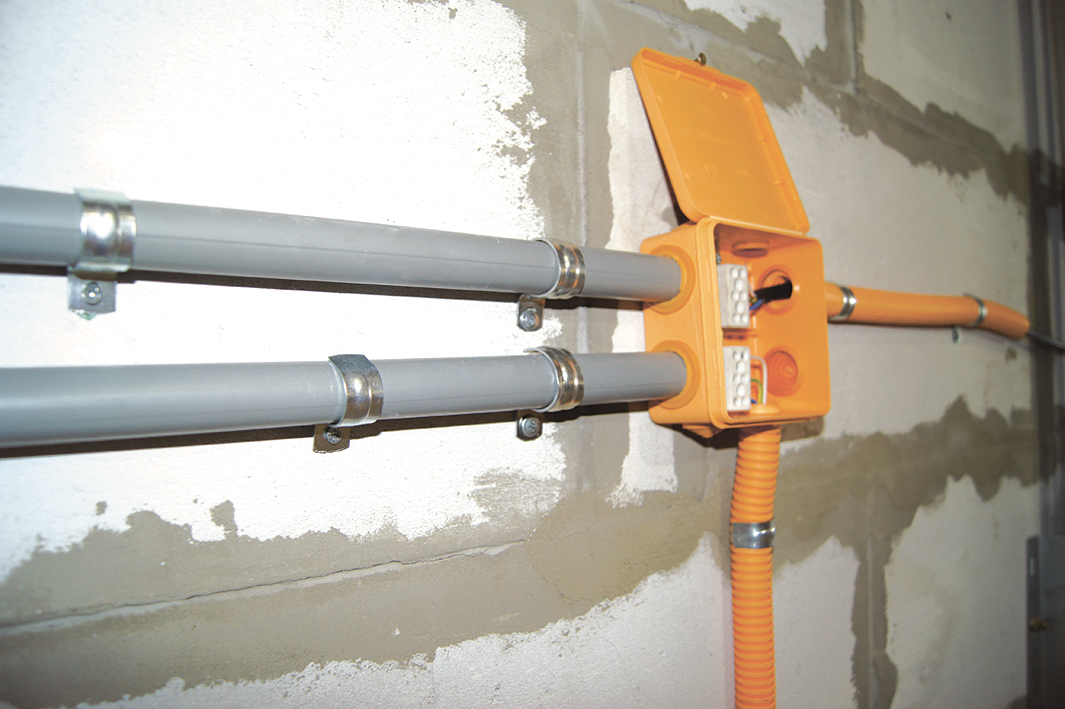

примеры монтажа ОКЛайн-57
Примеры монтажа ОКЛ на базе гладких жестких труб из самозатухающего ПВХ представлены в Инструкции по монтажу, пуску, регулированию и обкатке ТРМ 73096338-003-2019.
инструкция по монтажу ELTROS OKLine
Для правильного проектирования и монтажа огнестойких кабельных линий ELTROS OKLine разработаны инструкции по монтажу, пуску, регулированию и обкатке.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-003-2019 для слаботочных систем контроля и сигнализации с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", огнестойких кабелей производства ООО "ТПД "Паритет" и ООО "КабельЭлектроСвязь".
Данная инструкция выдается по запросу.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-003-2019 для слаботочных систем контроля и сигнализации с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", огнестойких кабелей производства ООО "ТПД "Паритет" и ООО "КабельЭлектроСвязь".
Данная инструкция выдается по запросу.
Только правильный выбор кабеленесущих систем и крепежных элементов ОКЛ, определение нагрузки систем, соблюдение расстояния между точками крепления и правильная укладка кабеля в строгом соответствии с требованиями Инструкций по проектированию и монтажу ОКЛ ELTROS OKLine гарантируют заявленное время работоспособности ОКЛ в условиях пожара!

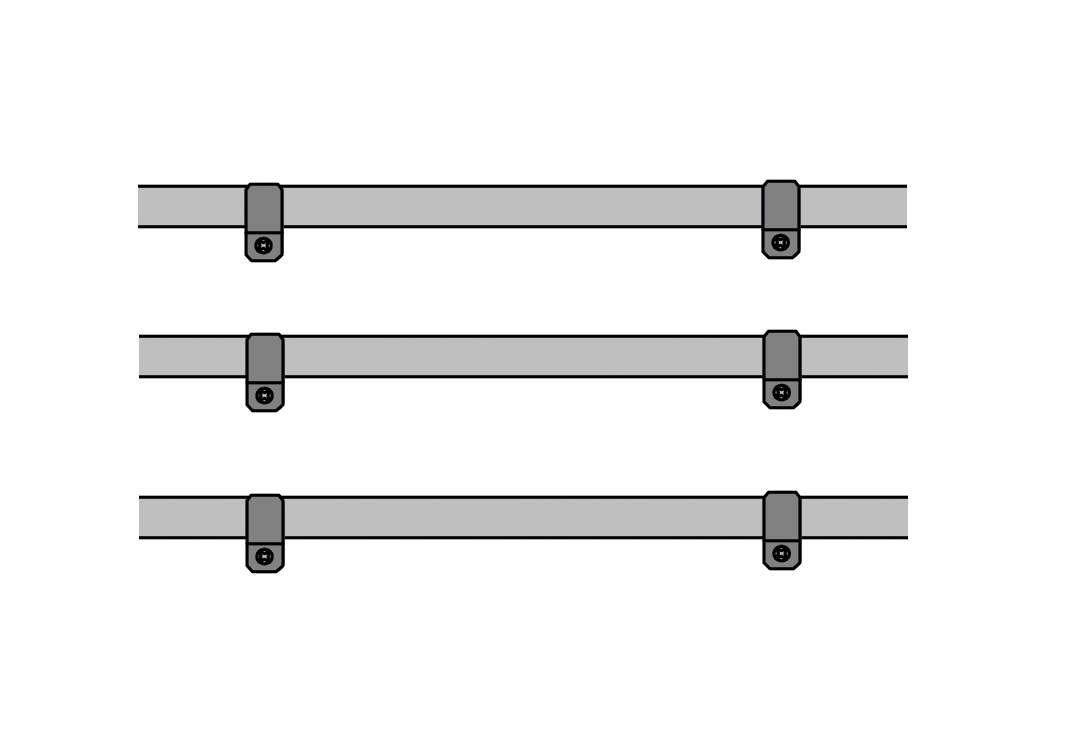

варианты выполнения ОКЛайн-57
В данной марке ОКЛ кабель прокладывается в гладких жестких трубах из самозатухающего ПВХ с аксессуарами и огнестойкими элементами крепления, огнестойкими распаячными коробками производства ЗАО "Рувинил".
документы и материалы ОКЛайн-57
Как заказать ОКЛ ELTROS OKLINE
Для получения спецификации заказа (типов, марок, наименований, обозначений и количества элементов) ОКЛ ELTROS OKLine Вам достаточно обратиться к нашим техническим специалистам, которые проконсультируют Вас по всем вопросам.
