ОКЛайн-58 | слаботочная кабельная линия
СОСТАВ ОКЛайн-58
Подобрать кабельные каналы пвх в Каталоге
Кабель-каналы из самозатухающего ПВХ | ТУ 3464-004-18669258-2015
Производитель: ЗАО "Рувинил".
Кабель-каналы в составе ОКЛ предназначены для защиты электрического кабеля, кабеля линий связи, пожароохранной сигнализации и видеонаблюдения. Используются там, где необходимо сохранять работоспособность системы в условиях пожара в течение длительного времени, необходимого для эвакуации людей в безопасную зону.
Кабель-каналы для ОКЛ прокладываются открытым способом по поверхностям, не поддерживающим горение.
Серия кабельных каналов РКК обеспечивает сохранность электротехнических сетей и пожаробезопасность здания.
Кабель-канал широко используется для монтажа телефонных, сигнальных, электрических, компьютерных, телевизионных и прочих коммуникационных систем. Серия разработана в соответствии с требованиями стандартов проводки электрических силовых и слаботочных кабелей для огнестойких кабельных линий и включает в себя 14 основных и наиболее используемых сечений.
Серия разработана в соответствии с требованиями стандартов проводки электрических силовых и слаботочных кабелей для огнестойких кабельных линий.
Кабель-каналы в составе ОКЛ предназначены для защиты электрического кабеля, кабеля линий связи, пожароохранной сигнализации и видеонаблюдения. Используются там, где необходимо сохранять работоспособность системы в условиях пожара в течение длительного времени, необходимого для эвакуации людей в безопасную зону.
Кабель-каналы для ОКЛ прокладываются открытым способом по поверхностям, не поддерживающим горение.
- изготовлены из самозатухающего ударопрочного поливинилхлорида (ПВХ), который устойчив к ультрафиолету и механическим повреждениям;
- имеют П-образную форму основания лотка, прямоугольного или квадратного сечения.
- конструктивной особенностью кабель-каналов "Рувинил" для ОКЛ является наличие двойного замка, что способствует надежной фиксации верхней части без использования дополнительных крепёжных материалов и позволяет неоднократно открывать-закрывать крышку. Данная особенность очень удобна в эксплуатации, так как даёт возможность без демонтажа кабель-канала определить целостность проводки и, в случае необходимости, внести в неё изменения путём замены неисправного кабеля.
- изделия выполнены из самозатующего ударопрочного ПВХ;
- диапазон рабочих температур -250С до +600С с широкими возможностями применения изделий;
- кабель-каналы для электропроводки не поддерживают горение и повышают пожаробезопасность помещений;
- легко монтируются;
- широкая линейка типоразмеров позволяет подобрать подходящий вариант для выполнения конкретной задачи.
Кабельные каналы РУВИНИЛ серии РКК с двойным замком для ОКЛ
ТУ 3464-004-18669258-2015.Серия кабельных каналов РКК обеспечивает сохранность электротехнических сетей и пожаробезопасность здания.
Кабель-канал широко используется для монтажа телефонных, сигнальных, электрических, компьютерных, телевизионных и прочих коммуникационных систем. Серия разработана в соответствии с требованиями стандартов проводки электрических силовых и слаботочных кабелей для огнестойких кабельных линий и включает в себя 14 основных и наиболее используемых сечений.
Парапетные кабельные каналы РУВИНИЛ серии РКК для ОКЛ
ТУ 3464-004-18669258-2015.Серия разработана в соответствии с требованиями стандартов проводки электрических силовых и слаботочных кабелей для огнестойких кабельных линий.
Аксессуары для монтажа ОКЛ на базе кабель-каналов
Производитель: ЗАО "Рувинил".
В состав ОКЛ включены все необходимые аксессуары в безгалогенном исполнении, предназначенные для соединения кабель-каналов в систему.
Аксессуары применяются в качестве соединительных и разветвительных элементов при монтаже ОКЛ на базе кабель-каналов.
В состав ОКЛ включены все необходимые аксессуары в безгалогенном исполнении, предназначенные для соединения кабель-каналов в систему.
Аксессуары применяются в качестве соединительных и разветвительных элементов при монтаже ОКЛ на базе кабель-каналов.
- угол внешний,
- угол внутренний,
- поворот на 90 градусов,
- переходник соединительный,
- тройник накладной 90 градусов,
- переходник с возможностью отвода и другие.
Подобрать элементы крепления для монтажа ОКЛ из Каталога
Элементы крепления для монтажа ОКЛ на базе кабель-каналов

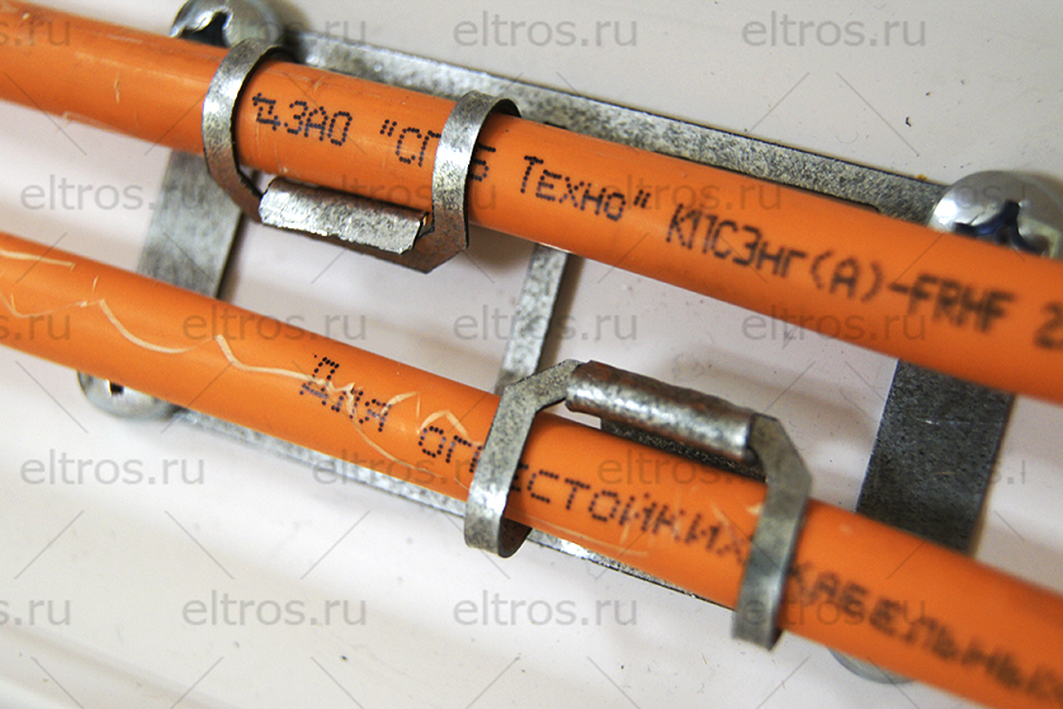

Крепление огнестойкого кабеля в кабель-канале осуществляется с помощью держателей металлических огнестойких универсальных (ДМОУ).
Держатель металлический огнестойкий универсальный используется для крепления огнестойкого кабеля диаметром не более 10 мм в кабель-каналах.
Изготовлен из металла в двух универсальных размерах.
Выпускается в двух вариантах исполнения:
- одиночный держатель металлический огнестойкий универсальный (ДМОУ-1);
- двойной держатель металлический огнестойкий универсальный (ДМОУ-2).
Дюбели и анкеры
Используются для крепления кабель-каналов и кабелей внутри кабель-каналов при помощи держателей металлических огнестойких универсальных ДМОУ-1 и ДМОУ-2, скоб оцинкованных однолапковых:
- дюбель металлический универсальный с саморезом - для крепления элементов ОКЛ к основанию из газобетона;
- анкер забивной цинга с винтом - для крепления к основанию из твердого бетона, полнотелого кирпича, естественного камня;
- анкерный болт с гайкой - для крепления к основанию из твердого бетона, полнотелого кирпича, естественного камня;
- дюбель типа "молли" - для крепления с тонкостенным несущим основаниям;
- анкер-клин - для крепления к твердым и плотным основаниям.
ДОПУСКАЕТСЯ использование других крепежных элементов общепромышленного назначения, изготовленных из оцинкованной стали.
ЗАПРЕЩАЕТСЯ использование металлических крепежных элементов, изготовленных из прессованных материалов и легкоплавких сплавов.
ЗАПРЕЩАЕТСЯ использование металлических крепежных элементов, изготовленных из прессованных материалов и легкоплавких сплавов.
Подобрать коробки распределительные огнестойкие из Каталога
Огнестойкие распаячные коробки ЗАО "Рувинил" | ТУ 3464-012-18669258-2004
Производитель: ЗАО "Рувинил".
Огнестойкие распаячные коробки предназначены для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий. Рекомендуются в качестве системы повышения живучести конструкций ОКЛ (соответствуют DIN 4102 часть 12 в сочетании с пожаростойким кабелем).
Новая распределительная коробка улучшенной серии "ТУСО" (арт. 67240НГ) производится методом двухкомпонентного литья и имеет мембранные вводы. Для ввода кабеля не требуется использование дополнительных инструментов, что в разы повышает скорость и качество монтажа.
Характеристики:
Соединительные клеммные колодки выполнены из огнестойкой керамики. Стойка клеммника изготовлена из металла, крепится к несущей поверхности.
В зависимости от типоразмеров огнестойкие распаячные коробки комплектуются различными видами соединительных клеммников на 3, 6, 9, 10 полюсов из огнестойкой керамики.
Клеммники надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Обеспечивают надежное соединение и работоспособность кабельной линии при температурах до 10000С.
Характеристики колодок:
Огнестойкие распаячные коробки предназначены для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий. Рекомендуются в качестве системы повышения живучести конструкций ОКЛ (соответствуют DIN 4102 часть 12 в сочетании с пожаростойким кабелем).
Новая распределительная коробка улучшенной серии "ТУСО" (арт. 67240НГ) производится методом двухкомпонентного литья и имеет мембранные вводы. Для ввода кабеля не требуется использование дополнительных инструментов, что в разы повышает скорость и качество монтажа.
Характеристики:
- Материал: безгалогенный (HF) АБС-пластик, ПП, ПА;
- Цвет: RAL 2003;
- Степень защиты: IP 55, IP 65;
- Климатическое исполнение: УХЛ-2 для монтажа внутри помещений / для защищенной установки на улице;
- Ударопрочность: IK07 (2 Дж);
- Номинальное напряжение AC/DC: 600В;
- Предельно допустимая нагрузка: 65A.
Соединительные клеммные колодки:
В зависимости от типоразмеров огнестойкие распаячные коробки комплектуются различными видами соединительных клеммников на 3, 6, 9, 10 полюсов из огнестойкой керамики.
Клеммники надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Обеспечивают надежное соединение и работоспособность кабельной линии при температурах до 10000С.
Характеристики колодок:
- Материал: огнестойкая керамика до 1200°С;
- Материал клемм: сталь;
- Тип: 2, 3, 4, 5 полюсные.
Выберите ниже марку кабеля с учетом предела огнестойкости, чтобы подобрать его в Каталоге:
Огнестойкие кабели в составе ОКЛайн-58
Е45
- Кабели для передачи и распределения энергии в стационарных установках, в линиях питания систем пожарной безопасности, цепей аварийного электроснабжения и других систем, сохраняющих работоспособность в условиях пожара. Для групповой прокладки в зданиях с массовым пребыванием людей и помещений с компьютерной техникой, Марок: КПРВГнг(А)-FRLS.
- ТУ 3500-029-39793330-2015
- Производитель: ООО «ТПД Паритет»
Е60
- Кабели монтажные, огнестойкие, не распространяющие горение, для систем пожарной сигнализации, систем оповещения и управления эвакуацией, с медными жилами однопроволочными и многопроволочными (индекс Г), с изоляцией из огнестойкой кремнийорганической резины, с экраном из ламинированной алюминиевой фольги (индекс Э) или без экрана, с дополнительным огнестойким барьером из слюдосодержащей ленты или без него, в том числе с защитным элементом в виде оплетки из стальной оцинкованной проволоки (индекс К), с оболочкой из ПВХ пластиката пониженной пожароопасности, с низким дымо- и газовыделением или полимерной композиции не содержащей галогенов или ПВХ пластиката пониженной пожароопасности, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения (с числом жил или пар от 1 до 40, сечением жил от 0,20 до 2,5 мм2 на напряжение до 300 В включительно переменного тока частотой 50 Гц), Марок: КПСнг(А)-FRLS, КПСЭнг(А)-FRLS, КПСнг(А)-FRHF, КПСЭнг(А)-FRHF, КПСнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx.
- ТУ 3581-004-93497588-2011
- Производитель: ООО «КабельЭлектроСвязь»
Е60
- Кабели монтажные, огнестойкие, не распространяющие горение, для систем пожарной сигнализации, систем оповещения и управления эвакуацией, с медными жилами, с изоляцией из огнестойкой кремнийорганической резины, с экраном из ламинированной алюминиевой фольги или без экрана, с дополнительным огнестойким барьером из слюдосодержащей ленты или без него, с оболочкой из ПВХ пластиката пониженной пожароопасности, с низким дымо- и газовыделением или полимерной композиции не содержащей галогенов или ПВХ пластиката пониженной пожароопасности, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения. Марок: КПСнг(А)-FRLS, КПСЭнг(А)-FRLS, КПСнг(А)-FRHF, КПСЭнг(А)-FRHF, КПСнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx.
- ТУ 3581-004-93497588-2011
- Производитель: ООО «КабельЭлектроСвязь»
Е30
- Кабели для систем противопожарной защиты, оповещения и управления эвакуацией, аварийного освещения, автоматического пожаротушения, пожарного водопровода и других систем, сохраняющих работоспособность в условиях пожара. Для групповой прокладки в зданиях или вне помещений при защите от солнца и осадков. Марок: КСРВнг(А)-FRLS, КСРЭВнг(А)-FRLS, КСРПнг(А)-FRHF, КСРЭПнг(А)-FRHF, КСРВнг(А)-FRLSLTx, КСРЭВнг(А)-FRLSLTx.
- ТУ 3581-014-39793330-2009
- Производитель: ООО «ТПД Паритет»
Е30
- Кабели для систем безопасности, противопожарной защиты, управления, автоматизации и других систем, сохраняющих работоспособность в условиях пожара. Для систем распределенного сбора данных, применяющих стандарты RS-485 по ГОСТ Р ИСО 8482-93, EIA RS-485, Profibus. Для групповой прокладки на социальных объектах (детсады, школы, больницы, дома престарелых и пр.), Марок: КИС-РВнг(А)-FRLS, КИС-РВнг(А)-FRLSLTx, КИС-РПнг(А)-FRHF.
- ТУ 3574-020-39793330-2012
- Производитель: ООО «ТПД Паритет»
Е30
- Кабели симметричные парной скрутки для систем цифровой связи огнестойкие, с оболочкой из ПВХ пластиката пониженной пожароопасности, с низким дымо- и газовыделением или с оболочкой из полимерной композиции не содержащей галогенов, на напряжение до 145В Марок: ParLan F/UTP Cat5e PVCLS нг(А)-FRLS, ParLan F/UTP Cat5e ZH нг(А)-FRHF, ParLan U/UTP Cat5e PVCLS нг(А)-FRLS, ParLan U/UTP Cat5e ZH нг(А)-FRHF, ParLan F/UTP Cat5e PVCLS нг(А)-FRLSLTx, ParLan U/UTP Cat5e PVCLS нг(А)-FRLSLTx.
- ТУ 3574-030-39793330-2016
- Производитель: ООО «ТПД Паритет»
примеры монтажа ОКЛайн-58
Примеры монтажа ОКЛ на базе кабельных каналов из самозатухающего ПВХ представлены в Инструкции по монтажу, пуску, регулированию и обкатке ТРМ 73096338-003-2019.
инструкция по монтажу ELTROS OKLine
Для правильного проектирования и монтажа огнестойких кабельных линий ELTROS OKLine разработаны инструкции по монтажу, пуску, регулированию и обкатке.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-003-2019 для слаботочных систем контроля и сигнализации с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", огнестойких кабелей производства ООО "ТПД "Паритет" и ООО "КабельЭлектроСвязь".
Данная инструкция выдается по запросу.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-003-2019 для слаботочных систем контроля и сигнализации с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", огнестойких кабелей производства ООО "ТПД "Паритет" и ООО "КабельЭлектроСвязь".
Данная инструкция выдается по запросу.
Только правильный выбор кабеленесущих систем и крепежных элементов ОКЛ, определение нагрузки систем, соблюдение расстояния между точками крепления и правильная укладка кабеля в строгом соответствии с требованиями Инструкций по проектированию и монтажу ОКЛ ELTROS OKLine гарантируют заявленное время работоспособности ОКЛ в условиях пожара!
варианты выполнения ОКЛайн-58

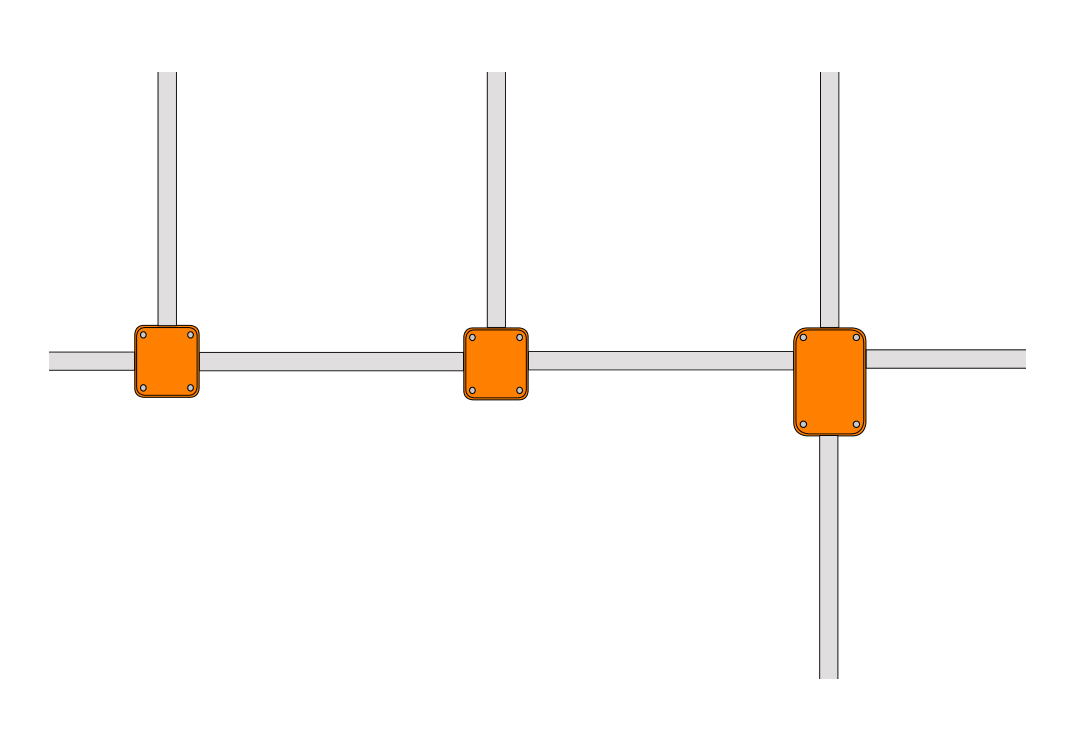

В данных ОКЛ кабель прокладывается в кабельных каналах из самозатухающего ПВХ с аксессуарами и огнестойкими элементами крепления, огнестойкими распаячными коробками производства ЗАО "Рувинил".
документы и материалы ОКЛайн-58
Как заказать ОКЛ ELTROS OKLINE
Для получения спецификации заказа (типов, марок, наименований, обозначений и количества элементов) ОКЛ ELTROS OKLine Вам достаточно обратиться к нашим техническим специалистам, которые проконсультируют Вас по всем вопросам.
