ОКЛайн-59
ОКЛайн-59 | слаботочная кабельная линия
ОКЛайн-59 является архивным с 16.09.2025
СОСТАВ ОКЛайн-59
Трубы электросварные ЭСВ | ГОСТ 10704-91
Трубы стальные электросварные оцинкованные и неоцинкованные изготавливают по ГОСТ 10704-91.
Применяются для одиночной и групповой прокладки кабельных линий в горизонтальной, вертикальной или наклонной плоскостях, при наличии высоких требований к механической стойкости ОКЛ. Применение ЭСВ трубы обеспечивает высокую механическую защиту кабельной линии и в значительной мере оправдано для условий эксплуатации с большими перепадами температур.
Применяются для одиночной и групповой прокладки кабельных линий в горизонтальной, вертикальной или наклонной плоскостях, при наличии высоких требований к механической стойкости ОКЛ. Применение ЭСВ трубы обеспечивает высокую механическую защиту кабельной линии и в значительной мере оправдано для условий эксплуатации с большими перепадами температур.
Стальная электросварная труба обладает:
- высокой прочностью;
- коррозийной устойчивостью;
- повышенной износоустойчивостью;
- надежностью;
- длительными эксплуатационными характеристиками.
В файлах представлены таблицы с размерами и массой труб стальных электросварных.
Подобрать элементы крепления для монтажа ОКЛ из Каталога

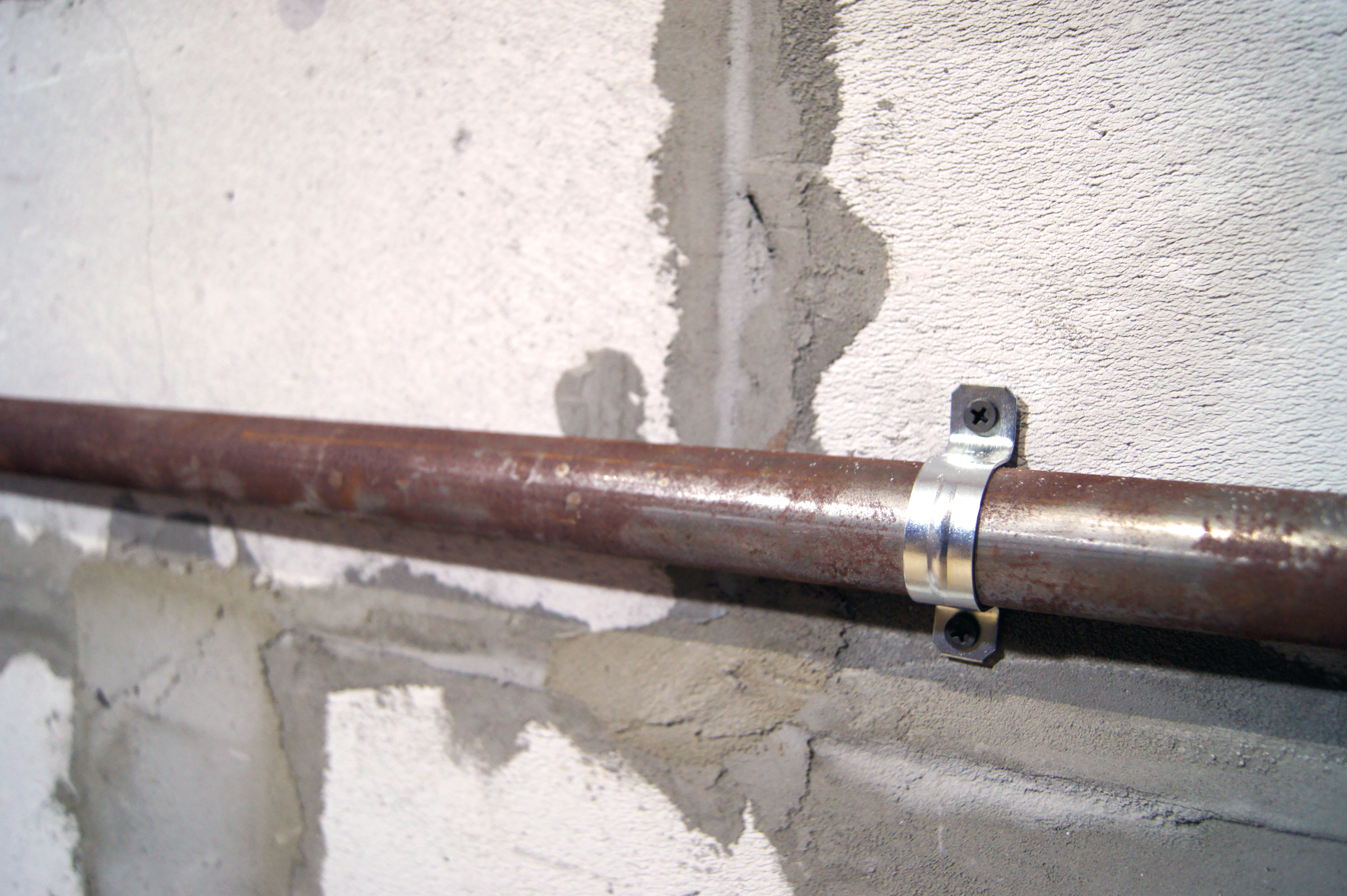

Элементы крепления для монтажа ОКЛ на базе стальных труб
Для крепления линии ОКЛ на базе стальных труб оцинкованных и неоцинкованных, изготовленных по ГОСТ 10704-91, применяют следующие виды огнестойкого крепежа:
- Скобы оцинкованные двухлапковые из стали.
- Скобы дистанционные.
Дюбели и анкеры
- Дюбель металлический универсальный с саморезом применяется для крепления элементов ОКЛ к основанию из газобетона.
- Анкер латунный забивной цанга с винтом применяется для крепления элементов ОКЛ к основанию из твердого бетона, полнотелого кирпича, естественного камня.
- Анкер-клин применяется для крепления элементов ОКЛ к твердым и плотным основаниям.
- Дюбель типа «молли» применяется для крепления элементов ОКЛ к тонкостенным несущим основаниям.
ДОПУСКАЕТСЯ использование других крепежных элементов общепромышленного назначения, изготовленных из оцинкованной стали.
ЗАПРЕЩАЕТСЯ использование металлических крепежных элементов, изготовленных из прессованных материалов и легкоплавких сплавов.
Подобрать коробки распределительные огнестойкие из Каталога
Огнестойкие распаячные коробки ЗАО "Рувинил" | ТУ 3464-012-18669258-2004
Производитель: ЗАО "Рувинил".
Огнестойкие распаячные коробки предназначены для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий. Рекомендуются в качестве системы повышения живучести конструкций ОКЛ (соответствуют DIN 4102 часть 12 в сочетании с пожаростойким кабелем).
Новая распределительная коробка улучшенной серии "ТУСО" (арт. 67240НГ) производится методом двухкомпонентного литья и имеет мембранные вводы. Для ввода кабеля не требуется использование дополнительных инструментов, что в разы повышает скорость и качество монтажа.
Характеристики:
Соединительные клеммные колодки выполнены из огнестойкой керамики. Стойка клеммника изготовлена из металла, крепится к несущей поверхности.
В зависимости от типоразмеров огнестойкие распаячные коробки комплектуются различными видами соединительных клеммников на 3, 6, 9, 10 полюсов из огнестойкой керамики.
Клеммники надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Обеспечивают надежное соединение и работоспособность кабельной линии при температурах до 10000С.
Характеристики колодок:
Огнестойкие распаячные коробки предназначены для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий. Рекомендуются в качестве системы повышения живучести конструкций ОКЛ (соответствуют DIN 4102 часть 12 в сочетании с пожаростойким кабелем).
Новая распределительная коробка улучшенной серии "ТУСО" (арт. 67240НГ) производится методом двухкомпонентного литья и имеет мембранные вводы. Для ввода кабеля не требуется использование дополнительных инструментов, что в разы повышает скорость и качество монтажа.
Характеристики:
- Материал: безгалогенный (HF) АБС-пластик, ПП, ПА;
- Цвет: RAL 2003;
- Степень защиты: IP 55, IP 65;
- Климатическое исполнение: УХЛ-2 для монтажа внутри помещений / для защищенной установки на улице;
- Ударопрочность: IK07 (2 Дж);
- Номинальное напряжение AC/DC: 600В;
- Предельно допустимая нагрузка: 65A.
Соединительные клеммные колодки:
В зависимости от типоразмеров огнестойкие распаячные коробки комплектуются различными видами соединительных клеммников на 3, 6, 9, 10 полюсов из огнестойкой керамики.
Клеммники надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Обеспечивают надежное соединение и работоспособность кабельной линии при температурах до 10000С.
Характеристики колодок:
- Материал: огнестойкая керамика до 1200°С;
- Материал клемм: сталь;
- Тип: 2, 3, 4, 5 полюсные.
Выберите ниже марку кабеля с учетом предела огнестойкости, чтобы подобрать его в Каталоге:
Огнестойкие кабели в составе ОКЛайн-59
Архив решений ОКЛ
Е60
- Кабели для передачи и распределения энергии в стационарных установках, в линиях питания систем пожарной безопасности, цепей аварийного электроснабжения и других систем, сохраняющих работоспособность в условиях пожара. Для групповой прокладки в зданиях с массовым пребыванием людей и помещений с компьютерной техникой, Марок: КПРВГнг(А)-FRLS.
- ТУ 3500-029-39793330-2015
- Производитель: ООО «ТПД Паритет»

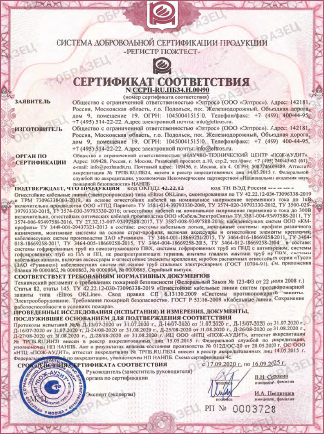

- Сертификат соответствия №ССРП-RU.ПБ34.Н.00490 до 16.09.2025 (помещен в архив)
Архив решений ОКЛ
Е90
- Кабели для систем противопожарной защиты, оповещения и управления эвакуацией, аварийного освещения, автоматического пожаротушения, пожарного водопровода и других систем, сохраняющих работоспособность в условиях пожара. Для групповой прокладки в зданиях или вне помещений при защите от солнца и осадков. Марок: КСРВнг(А)-FRLS, КСРЭВнг(А)-FRLS, КСРПнг(А)-FRHF, КСРЭПнг(А)-FRHF, КСРВнг(А)-FRLSLTx, КСРЭВнг(А)-FRLSLTx.
- ТУ 3581-014-39793330-2009
- Производитель: ООО «ТПД Паритет»
- Сертификат соответствия №ССРП-RU.ПБ34.Н.00490 до 16.09.2025 (помещен в архив)
Е60
- Кабели монтажные, огнестойкие, не распространяющие горение, для систем пожарной сигнализации, систем оповещения и управления эвакуацией, с медными жилами однопроволочными и многопроволочными (индекс Г), с изоляцией из огнестойкой кремнийорганической резины, с экраном из ламинированной алюминиевой фольги (индекс Э) или без экрана, с дополнительным огнестойким барьером из слюдосодержащей ленты или без него, в том числе с защитным элементом в виде оплетки из стальной оцинкованной проволоки (индекс К), с оболочкой из ПВХ пластиката пониженной пожароопасности, с низким дымо- и газовыделением или полимерной композиции не содержащей галогенов или ПВХ пластиката пониженной пожароопасности, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения (с числом жил или пар от 1 до 40, сечением жил от 0,20 до 2,5 мм2 на напряжение до 300 В включительно переменного тока частотой 50 Гц), Марок: КПСнг(А)-FRLS, КПСЭнг(А)-FRLS, КПСнг(А)-FRHF, КПСЭнг(А)-FRHF, КПСнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx,.
- ТУ 3581-004-93497588-2011
- Производитель: ООО «КабельЭлектроСвязь»
- Сертификат соответствия №ССРП-RU.ПБ34.Н.00490 до 16.09.2025 (помещен в архив)
Е60
- Кабели для систем безопасности, противопожарной защиты, управления, автоматизации и других систем, сохраняющих работоспособность в условиях пожара. Для систем распределенного сбора данных, применяющих стандарты RS-485 по ГОСТ Р ИСО 8482-93, EIA RS-485, Profibus. Для групповой прокладки на социальных объектах (детсады, школы, больницы, дома престарелых и пр.), Марок: КИС-РВнг(А)-FRLS, КИС-РВнг(А)-FRLSLTx, КИС-РПнг(А)-FRHF.
- ТУ 3574-020-39793330-2012
- Производитель: ООО «ТПД Паритет»
- Сертификат соответствия №ССРП-RU.ПБ34.Н.00490 до 16.09.2025 (помещен в архив)
Е30
- Кабели для структурированных кабельных систем, для сетей широкополосного доступа, IP-систем, для передачи данных. Марок: ParLan F/UTP Cat5e PVCLS нг(А)-FRLS, ParLan F/UTP Cat5e ZH нг(А)-FRHF, ParLan U/UTP Cat5e PVCLS нг(А)-FRLS, ParLan U/UTP Cat5e ZH нг(А)-FRHF, ParLan F/UTP Cat5e PVCLS нг(А)-FRLSLTx, ParLan U/UTP Cat5e PVCLS нг(А)-FRLSLTx.
- ТУ 3574-030-39793330-2016
- Производитель: ООО «ТПД Паритет»
- Сертификат соответствия №ССРП-RU.ПБ34.Н.00490 до 16.09.2025 (помещен в архив)
Примеры монтажа ОКЛайн-59
Примеры монтажа ОКЛ на базе труб стальных электросварных, изготовленных по ГОСТ 10704-91, представлены в Инструкции по монтажу, пуску, регулированию и обкатке ТРМ 73096338-003-2019.

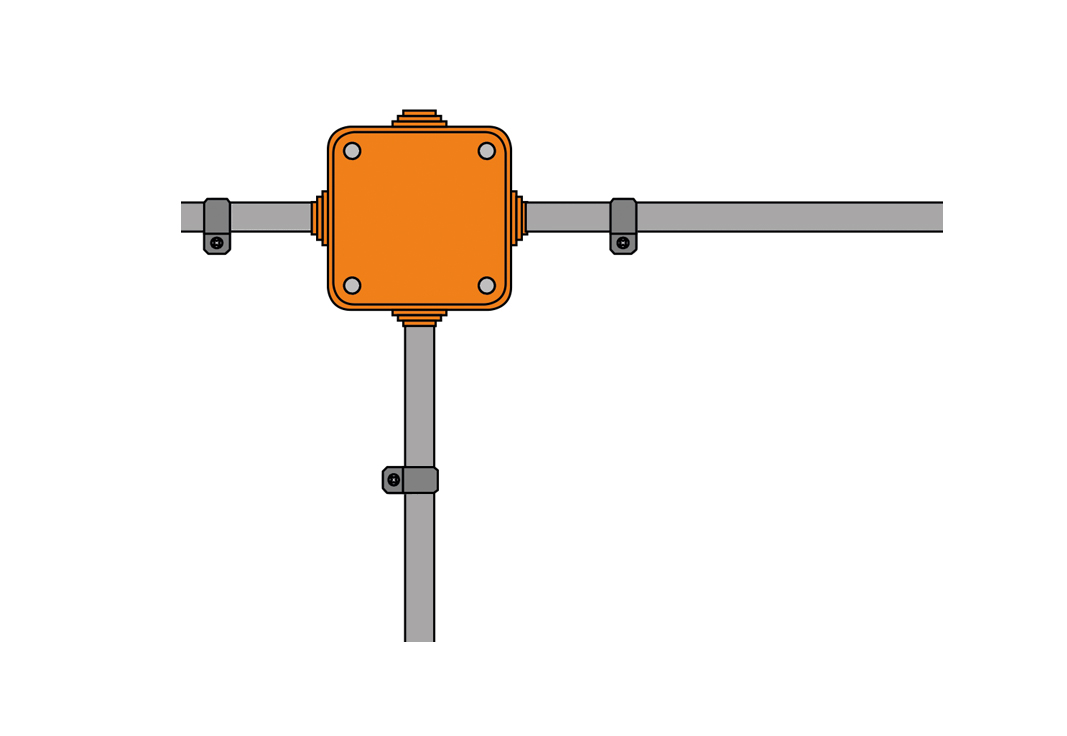

Варианты выполнения ОКЛайн-59
В данной марке ОКЛ кабель прокладывается в трубах стальных электросварных, изготовленных по ГОСТ 10704-91, с использованием огнестойких элементов крепления, с коробками распаячными огнестойкими ЗАО "Рувинил".
Документы и материалы ОКЛайн-59
Как заказать ОКЛ ELTROS OKLINE
Для получения спецификации заказа (типов, марок, наименований, обозначений и количества элементов) ОКЛ ELTROS OKLine Вам достаточно обратиться к нашим техническим специалистам, которые проконсультируют Вас по всем вопросам.
Александр И. Ташлыков
Олег А. Головин
