ОКЛайн-67
Стальной трос | ГОСТ 3066-80; ГОСТ 3069-80
Стальной трос способен выдерживать высокие нагрузки динамического и статического типа. Применяется в первую очередь для защиты от механических повреждений внешнего характера, устойчив на разрыв, к порезам, к сдавливанию, воздействию высоких температур. Сохраняет закрепленную на нем кабельную линию от разрушения.
Металлорукав РЗ-ЦХ и РЗ-ЦХ-ПВХ | РБ 190095029. 346 2003
Производитель: ЗАО "Рувинил".
Металлорукав типа РЗ-ЦХ применяется для монтажа коммуникационных сетей. Он позволяет обеспечить защиту кабелей, линий связи и других линий, предохраняя их от механических повреждений, позволяет выдерживать высокие нагрузки динамического и статического характера и обеспечивает пожарную безопасность кабельных линий.
Металлорукав типа РЗ-ЦХ-ПВХ – это гибкий трубопровод, в изготовлении которого использовалась оцинкованная лента из стали в ПВХ изоляции. Основная задача данного оборудования заключается в защите от механических повреждений линий связи, разных проводниковых коммуникаций, а также электротехнических кабелей.
Сфера использования металлорукава достаточно широка. Он может быть применен как для открытого, так и для скрытого монтажа внутри и вне помещений, идеально подходит для монтажа кабелей в офисах, подсобных помещениях, а также на складах. РЗ-ЦХ-ПВХ используется в современных системах кондиционирования, местной вытяжной вентиляции, обогрева, при оснащении устройств подъемно-транспортного типа и пр.
Кабели, которые используются вместе с металлорукавом, надежно защищены от перегиба, порезов, вытягивания, порчи грызунами, а также от других факторов негативного воздействия окружающей среды. Кроме того, металлический рукав обеспечивает эффективную пожаробезопасность оборудования.
Материал:
- Р3-ЦХ: стальная оцинкованная лента
- Р3-ЦХ-ПВХ: стальная оцинкованная лента в ПВХ оболочке (цвет черный)
Степень защиты:
- Р3-ЦХ: IP 40
- Р3-ЦХ-ПВХ: IP 65
Температура монтажа:
- Р3-ЦХ: от -40ºС до +100ºС
- Р3-ЦХ-ПВХ: от -5ºС до +60ºС, допускается проведение монтажных работ при температуре 90ºС
Диапазон рабочих температур:
- Р3-ЦХ: от -40ºС до +100ºС
- Р3-ЦХ-ПВХ: от -25ºС до +60ºС
Огнестойкость:
- Не поддерживает горение.
Производитель: ЗАО "Рувинил".
Аксессуары для металлорукава типов РЗ-ЦХ и РЗ-ЦХ-ПВХ предназначены для соединения двух отрезков металлорукава, закрепления металлорукава в распаячных коробках, для соединения с электротехнической трубой.
Технические характеристики:
- Материал: cплав цинка;
- Цвет: серебристый;
- Температура эксплуатации: от −25°С до +90°С.
Состоит из царапающей заземляющей гайки, уплотнителей, корпуса, оконцевателя и накидной гайки. Муфта вводная имеет трубную цилиндрическую резьбу — G. Степень защиты IP 54.
Муфта вводная с внутренней резьбой типа МВв - предназначена для присоединения металлорукава Р3-ЦХ, Р3-ЦХ-ПВХ к электротехнической трубе путем навинчивания. Состоит из корпуса, оконцевателя, уплотнителя и накидной гайки.
Также применима для соединения отрезков металлорукава путем стыковки с ответным элементом — муфтой вводной с наружной резьбой. Муфта вводная с внутренней резьбой имеет трубную цилиндрическую резьбу — G.Степень защиты IP 54.
Муфта трубная типа МТ - предназначена для соединения металлорукава Р3-ЦХ, Р3-ЦХ-ПВХ с электротехнической трубой. Состоит из корпуса, оконцевателя, уплотнителя и накидной гайки. Муфта трубная имеет трубную цилиндрическую резьбу — G, IP 54.Муфта соединительная типа МС - предназначена для соединения двух отрезков металлорукава.

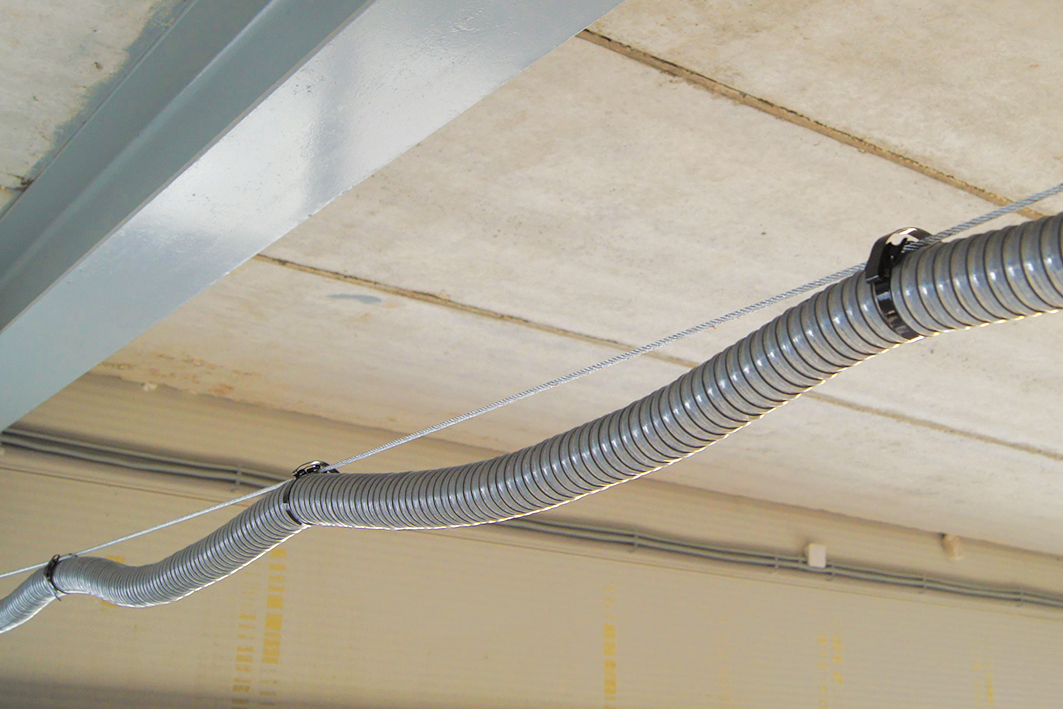

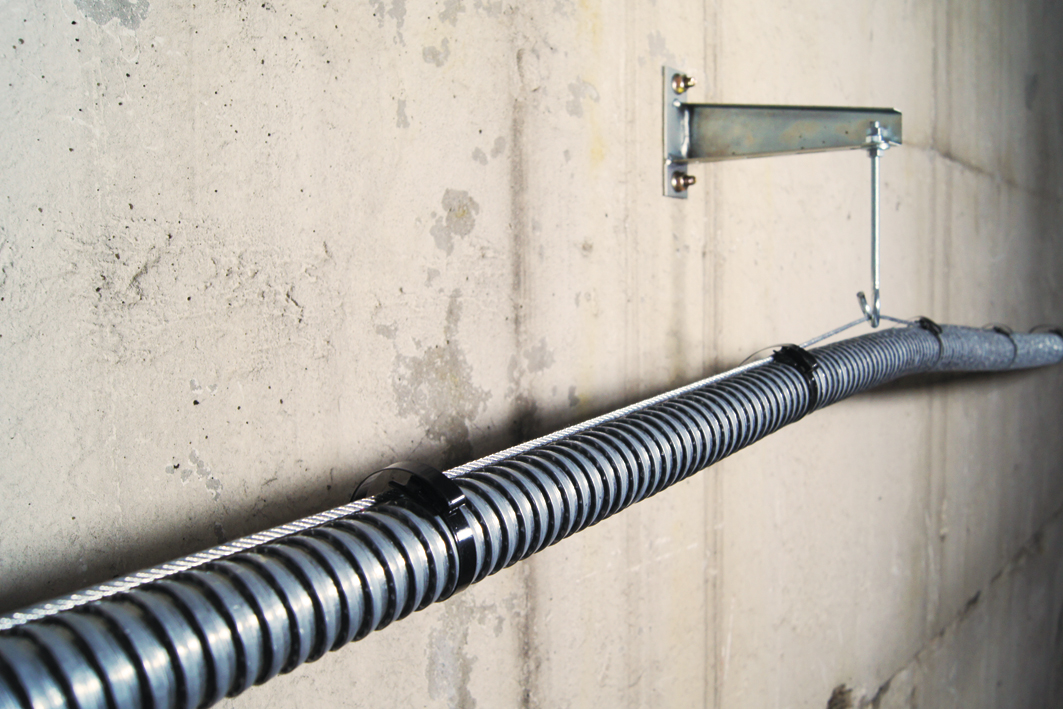

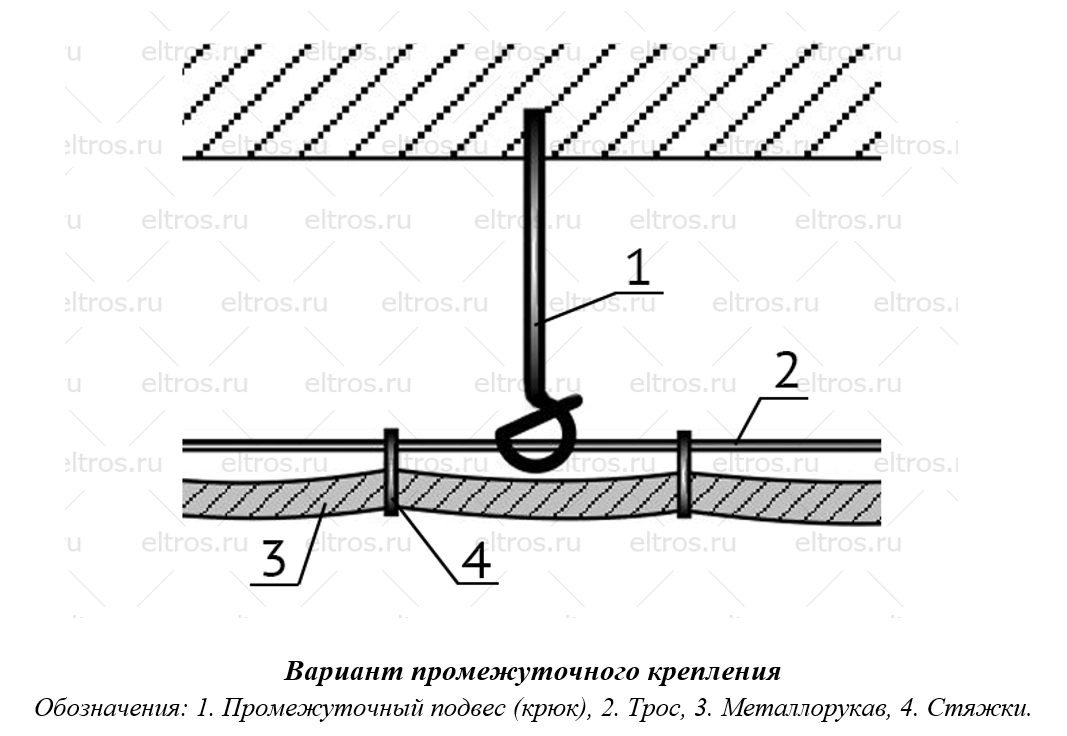

Для крепления линии ОКЛ на базе металлорукава типов РЗ-ЦХ и РЗ-ЦХ-ПВХ к стальному тросу DIN 3055 применяются стяжки кабельные стальные бугельного типа с полимерным покрытием СКБ-П (316) FortisFlex.
Крепление стального троса и регулировка натяжения
Для крепления стального троса и его натяжения используются следующие элементы:- Анкерный болт с кольцом. Размеры от М8 10х50 мм до М12 16х130 мм.
- Анкерный болт с крюком. Размеры от М8 10х50мм. до М12 16х130мм.
- Анкер-качельный. М10 12х140мм.
- Коуш для троса – применяется в линии ОКЛ для защиты от повреждения троса в месте крепления.

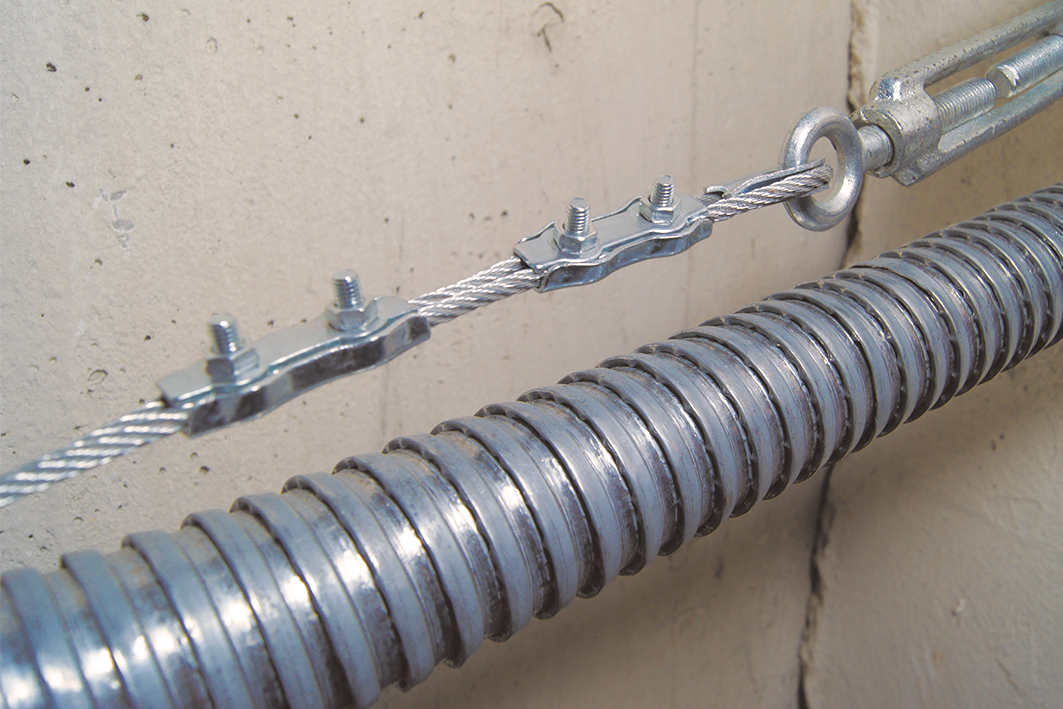

- Зажим для троса двойной металлический – применяется для крепления троса в линии ОКЛ, фиксация петель на тросе, крепление растяжек к тросу.
- Зажим для троса одинарный металлический тип «Слоник» применяется для крепления троса в линии ОКЛ, фиксация петель на тросе, крепление растяжек к тросу.

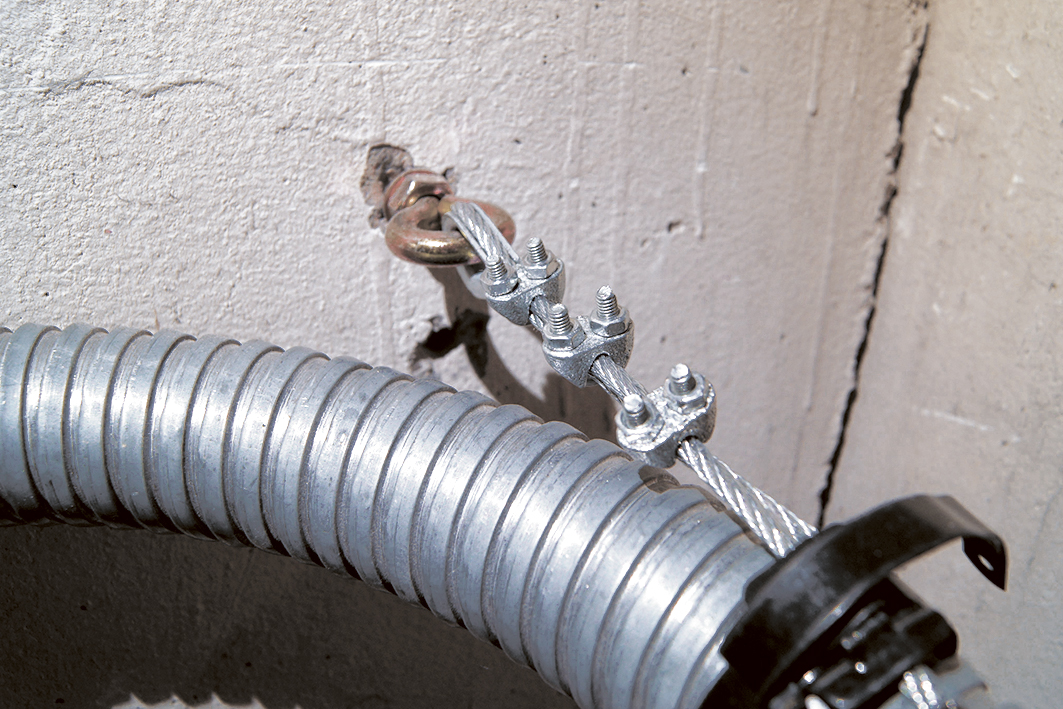

- Рым-болт оцинкованный – применяется для крепления троса в линии ОКЛ. Применяемые размеры М6; М8; М10,М12.
- Рым-гайка оцинкованная – применяется для крепления троса в линии ОКЛ. Применяемые размеры М6; М8; М10,М12.
- Талреп крюк-кольцо оцинкованный – применяется для крепления в линии ОКЛ, для регулировки натяжения троса, изменение длины и фиксации. Талреп крюк-кольцо М10 DIN 1480; М12 DIN 1480; М16 DIN 1480.
- Талреп крюк-крюк оцинкованный – применяется для крепления в линии ОКЛ, для регулировки натяжения троса, изменение длины и фиксации. Талреп крюк-крюк М10 DIN 1480; М12 DIN 1480; М16 DIN 1480.
- Талреп кольцо-кольцо оцинкованный – применяется для крепления в линии ОКЛ, для регулировки натяжения троса, изменение длины и фиксации. Талреп кольцо-кольцо М10 DIN 1480; М12 DIN 1480; М16 DIN 1480.
- Талреп вилка-вилка оцинкованный – применяется для крепления в линии ОКЛ, для регулировки натяжения троса, изменение длины и фиксации. Талреп вилка-вилка М10 DIN 1480; М12 DIN 1480; М16 DIN 1480.
Если наличие огнестойких распаячных коробок в составе ОКЛ необходимо, пожалуйста, выберите другую марку ОКЛайн.
- Кабели силовые, огнестойкие, с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газовыделением, с термическим барьером из слюдосодержащих лент, на напряжение переменного тока до 0,66 кВ включительно, числом жил от 1 до 5, номинальным сечением жил от 1,5 до 240 мм2. Марок: ВВГнг(А)-FRLS, ВВГнг(А)-FRLSLTx, BBГ-Пнг(A)-FRLS, BBГЭнг(A)-FRLS.
- ТУ 3500-008-41580618-2014
- Производитель: ООО «Кабельный завод «Алюр»
- Кабели силовые, огнестойкие, с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газовыделением, с низкой токсичностью продуктов горения, с термическим барьером из слюдосодержащих лент, на напряжение переменного тока до 0,66 кВ включительно, числом жил от 1 до 5, номинальным сечением жил от 1,5 до 240 мм2. Марок: BBГнг(A)-FRLSLTx, BBГ-Пнг(A)-FRLSLTx.
- ТУ 3500-010-41580618-2014
- Производитель: ООО «Кабельный завод «Алюр»
- Кабели силовые, огнестойкие, с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низкой токсичностью продуктов горения, с термическим барьером из слюдосодержащих лент, в том числе с экраном, на напряжение переменного тока до 1 кВ включительно, числом жил от 1 до 5, номинальным сечением жил от 1,5 до240 кв.мм. Марок: ВВГЭнг(А)-FRLSLTx.
- ТУ 3500-003-29225139-2015
- Производитель: ООО «Кабельный завод «Эксперт-Кабель»
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-004-2021 для силовых электрических систем и слаботочных систем контроля и сигнализации с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", труб стальных электросварных ГОСТ 10704-91, огнестойких кабелей производства ООО "Кабельный завод "Алюр" и ООО "Кабельный завод "Эксперт-кабель".
Данная инструкция выдается по запросу.
