ОКЛайн-69 | силовая кабельная линия
СОСТАВ ОКЛайн-69

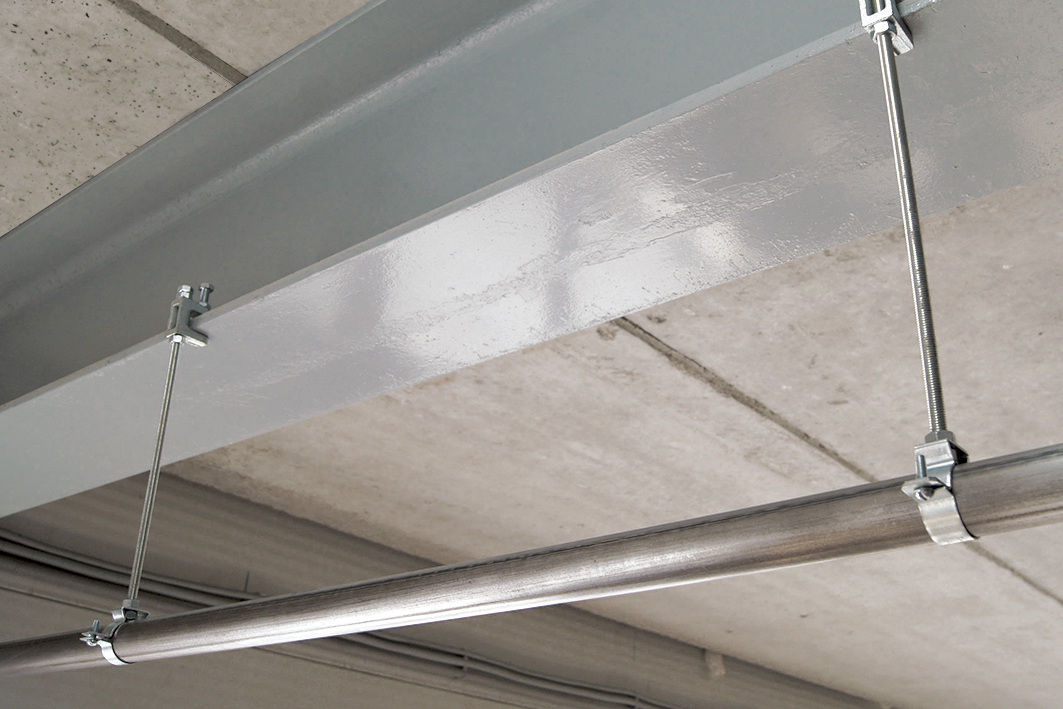

Трубы электросварные, закрепленные на подвесах с помощью монтажных струбцин | ГОСТ 10704-91

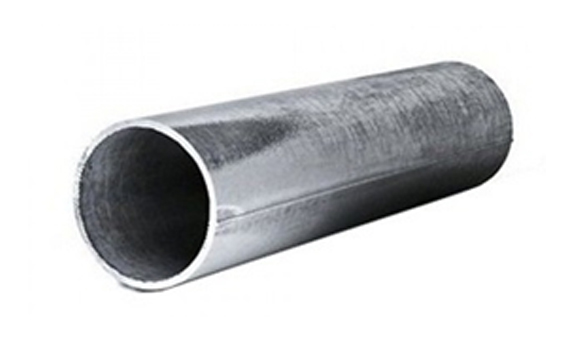

Трубы стальные электросварные оцинкованные и неоцинкованные изготавливают по ГОСТ 10704-91.
Применение ЭСВ трубы обеспечивает высокую механическую защиту кабельной линии и в значительной мере оправдано для условий эксплуатации с большими перепадами температур.
Применение ЭСВ трубы обеспечивает высокую механическую защиту кабельной линии и в значительной мере оправдано для условий эксплуатации с большими перепадами температур.
Стальная электросварная труба обладает:
- высокой прочностью;
- коррозийной устойчивостью;
- повышенной износоустойчивостью;
- надежностью;
- длительными эксплуатационными характеристиками.
Подобрать элементы крепления для монтажа ОКЛ из Каталога

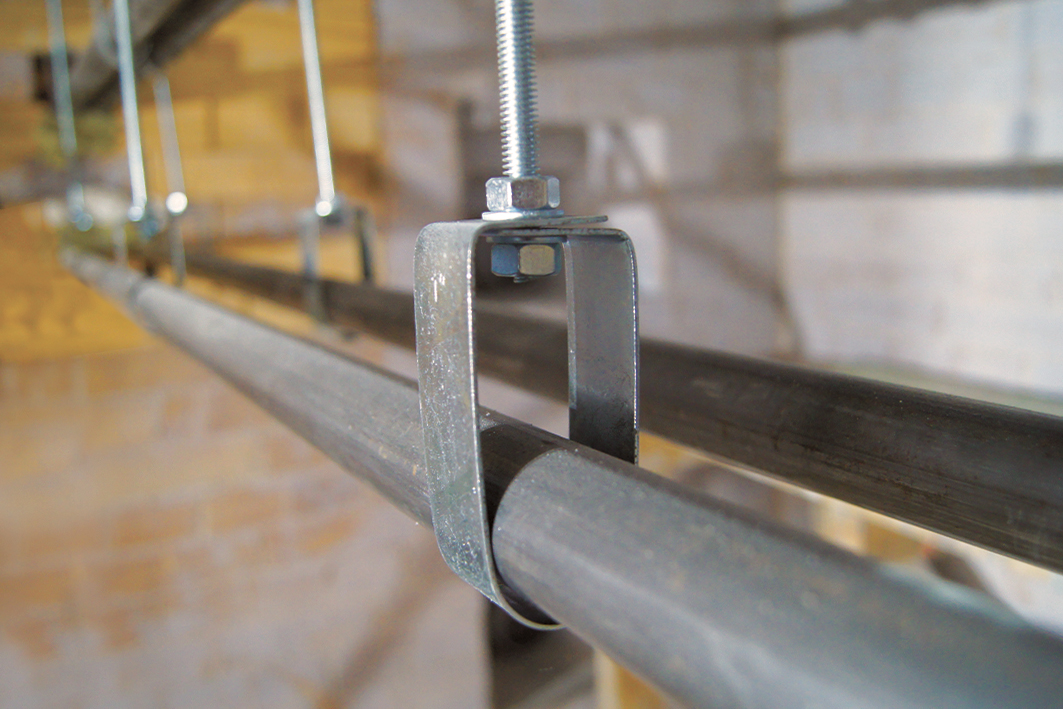

Элементы крепления для монтажа ОКЛ на базе стальных труб, закрепленных на подвесах
Для крепления линии ОКЛ на базе стальных труб оцинкованных и неоцинкованных, изготовленных по ГОСТ 10704-91 к перекрытиям, применяются:

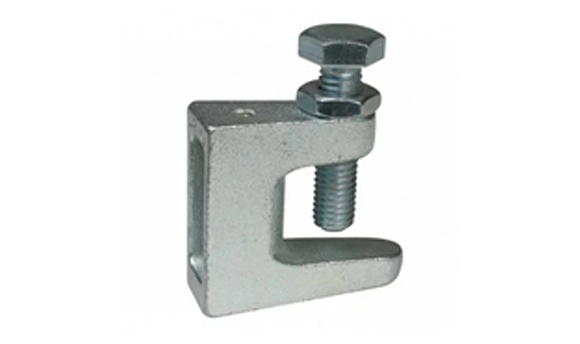

- Струбцина FV – применяется для крепления металлической электротехнической трубы линии ОКЛ к металлическим конструкциям здания. Применяемые размеры FV8; FV10; FV12.

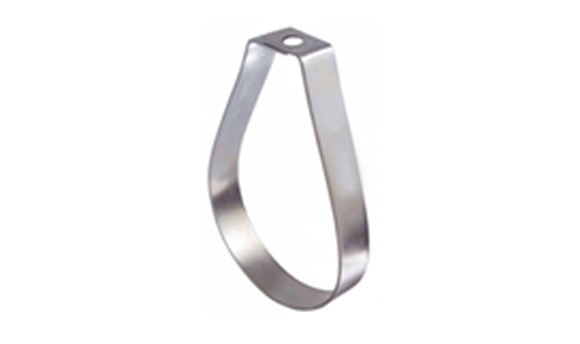

- Спринклерный хомут – применяется для подвешивания трубопроводов спринклерной системы автоматического пожаротушения к несущим основаниям. Хомуты применяются для упрощения монтажа труб и их дальнейшего обслуживания в системах пожаротушения. Внешний вид хомута имеет каплевидную форму. Хомуты выпускаются в соответствии с существующими диаметрами труб.
- Скоба дистанционная.
- Шпилька.

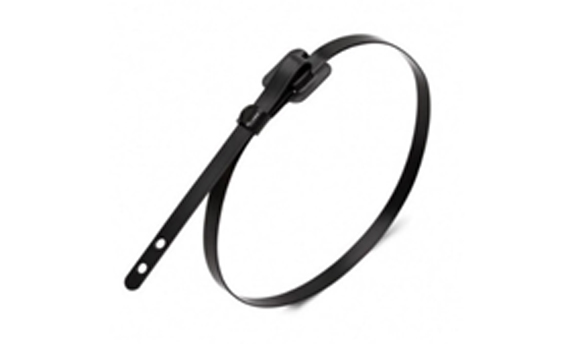

- Стяжки кабельные стальные бугельного типа с полимерным покрытием СКБ-П (316) FortisFlex.
Подобрать коробки распределительные огнестойкие из Каталога
Огнестойкие распаячные коробки не предусмотрены
Для данной марки (типа) ОКЛайн не предусмотрены огнестойкие распаячные коробки.
Если наличие огнестойких распаячных коробок в составе ОКЛ необходимо, пожалуйста, выберите другую марку ОКЛайн.
Если наличие огнестойких распаячных коробок в составе ОКЛ необходимо, пожалуйста, выберите другую марку ОКЛайн.
Выберите ниже марку кабеля с учетом предела огнестойкости, чтобы подобрать его в Каталоге:
Огнестойкие кабели в составе ОКЛайн-69
Е90
- Кабели силовые, огнестойкие, с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газовыделением, с термическим барьером из слюдосодержащих лент, на напряжение переменного тока до 0,66 кВ включительно, числом жил от 1 до 5, номинальным сечением жил от 1,5 до 240 мм2. Марок: ВВГнг(А)-FRLS, ВВГнг(А)-FRLSLTx, BBГ-Пнг(A)-FRLS, BBГЭнг(A)-FRLS.
- ТУ 3500-008-41580618-2014
- Производитель: ООО «Кабельный завод «Алюр»
Е90
- Кабели силовые, огнестойкие, с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газовыделением, с низкой токсичностью продуктов горения, с термическим барьером из слюдосодержащих лент, на напряжение переменного тока до 0,66 кВ включительно, числом жил от 1 до 5, номинальным сечением жил от 1,5 до 240 мм2. Марок: BBГнг(A)-FRLSLTx, BBГ-Пнг(A)-FRLSLTx.
- ТУ 3500-010-41580618-2014
- Производитель: ООО «Кабельный завод «Алюр»
Е90
- Кабели силовые, огнестойкие, с медными жилами, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов, на рабочее напряжение переменного тока до 1 кВ включительно, числом жил от 1 до 5 и номинальным сечением от 1,5 до 240кв.мм. Марок: ППГнг(А)-FRHF, ППГ-Пнг(А)-FRHF.
- ТУ 3500-011-41580618-2015
- Производитель: ООО «Кабельный завод «Алюр»
Е90
- Кабели силовые, огнестойкие, с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низкой токсичностью продуктов горения, с термическим барьером из слюдосодержащих лент, в том числе с экраном, на напряжение переменного тока до 1 кВ включительно, числом жил от 1 до 5, номинальным сечением жил от 1,5 до240 кв.мм. Марок: ВВГЭнг(А)-FRLSLTx.
- ТУ 3500-003-29225139-2015
- Производитель: ООО «Кабельный завод «Эксперт-Кабель»
примеры монтажа ОКЛайн-69

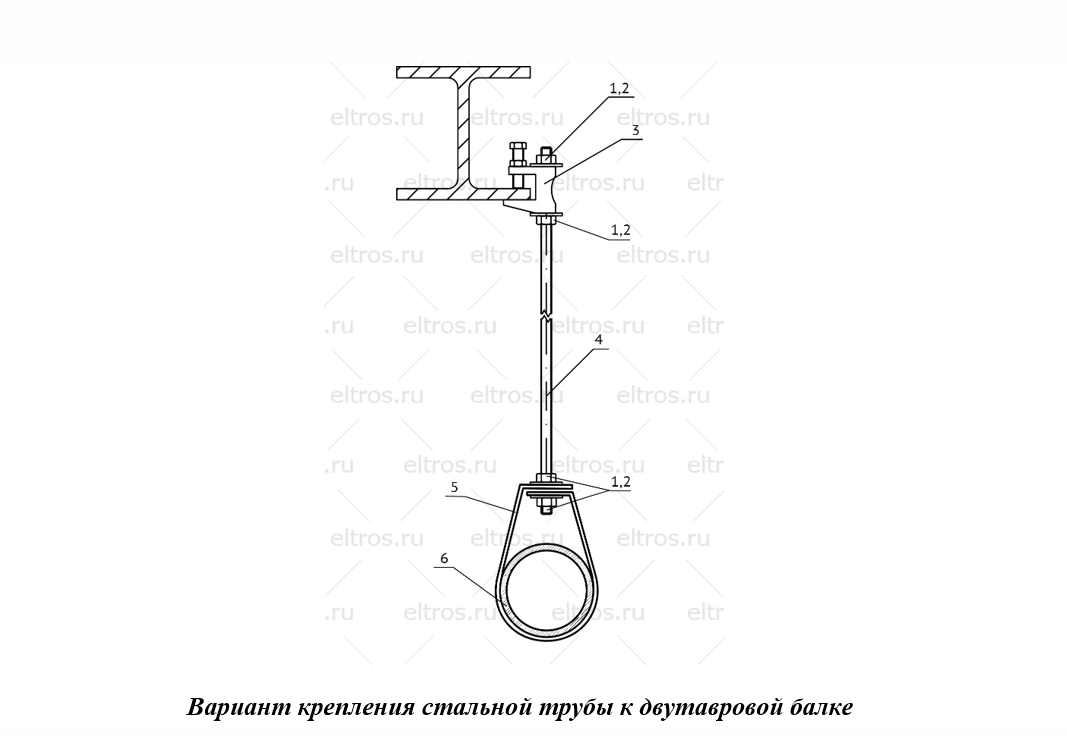

Примеры монтажа ОКЛ на базе труб стальных электросварных оцинкованных и неоцинкованных, изготовленных по ГОСТ 10704-91, закрепленных на подвесах с помощью монтажных струбцин, представлены в Инструкции по монтажу, пуску, регулированию и обкатке ТРМ 73096338-004-2021.
инструкция по монтажу ELTROS OKLine
Для правильного проектирования и монтажа огнестойких кабельных линий ELTROS OKLine разработаны инструкции по монтажу, пуску, регулированию и обкатке.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-004-2021 для силовых электрических систем и слаботочных систем контроля и сигнализации с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", труб стальных электросварных ГОСТ 10704-91, огнестойких кабелей производства ООО "Кабельный завод "Алюр" и ООО "Кабельный завод "Эксперт-кабель".
Данная инструкция выдается по запросу.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-004-2021 для силовых электрических систем и слаботочных систем контроля и сигнализации с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", труб стальных электросварных ГОСТ 10704-91, огнестойких кабелей производства ООО "Кабельный завод "Алюр" и ООО "Кабельный завод "Эксперт-кабель".
Данная инструкция выдается по запросу.
Только правильный выбор кабеленесущих систем и крепежных элементов ОКЛ, определение нагрузки систем, соблюдение расстояния между точками крепления и правильная укладка кабеля в строгом соответствии с требованиями Инструкций по проектированию и монтажу ОКЛ ELTROS OKLine гарантируют заявленное время работоспособности ОКЛ в условиях пожара!
варианты выполнения ОКЛайн-69
В данной марке ОКЛ огнестойкий кабель прокладывается в трубах стальных электросварных оцинкованных и неоцинкованных, изготовленных по ГОСТ 10704-91, закрепленных на подвесах с помощью монтажных струбцин.
документы и материалы ОКЛайн-69
