ОКЛайн-7
Исполнение: сталь, оцинкованная по методу Сендзимира или сталь оцинкованная (ГОСТ 19851) толщиной S: 0,55 мм, 0,7 мм, 0,8 мм, 1,0 мм, 1,2 мм и 1,5 мм; сталь нержавеющая аустенитная марки 08Х18Н10 по ГОСТ 5632 (сталь AISI 304).
По согласованию с потребителем допускается изготовление систем кабельных лестничных лотков (кабельных лестниц) из других металлов с покрытием или без (например, с лакокрасочным покрытием).
Основные размеры и параметры прямых секций систем кабельных лестничных лотков должны соответствовать значениям, приведённым в файлах с характеристиками. Длина всех лотков (L) унифицирована и составляет значение 3000 мм. Допускается изготавливать лотки длиной 2000 мм, 2500 мм.

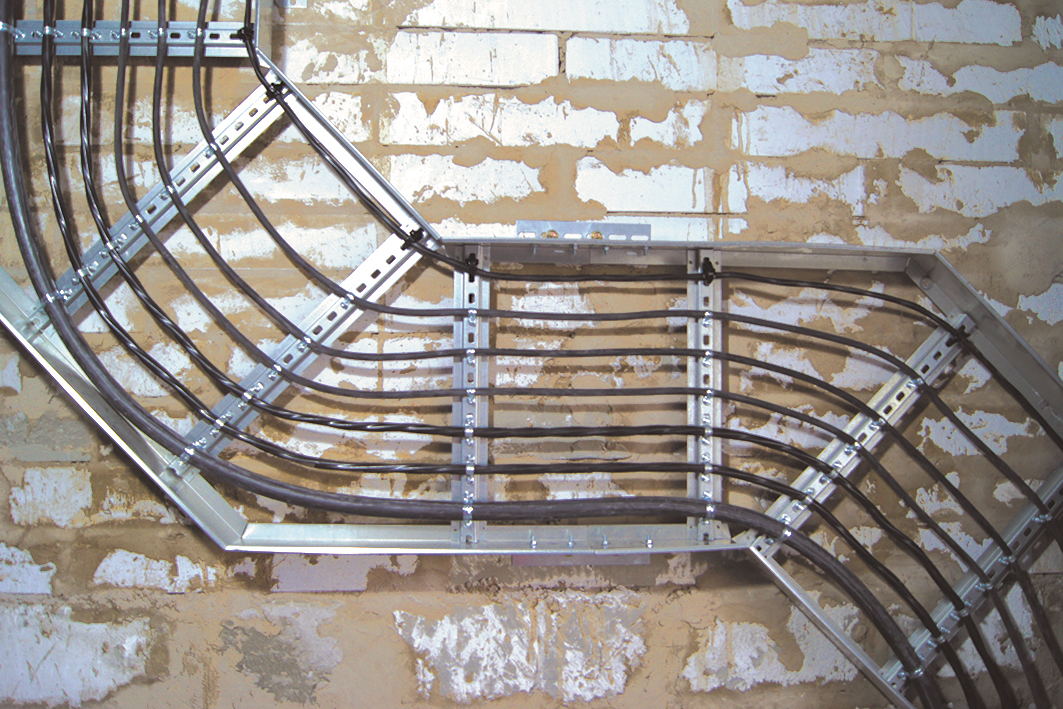

Лотки используют при прокладке кабельной магистрали и под открытым небом, и в закрытых помещениях: потолки, стены и прочие поверхности.
- Профиль монтажный (страт-профиль). Основным конструктивным элементом является С-образный профиль с зубчатой накаткой, что значительно увеличивает надежность крепления к профилю соединительных, крепежных пластин и прочих монтажных изделий при помощи канальных гаек.

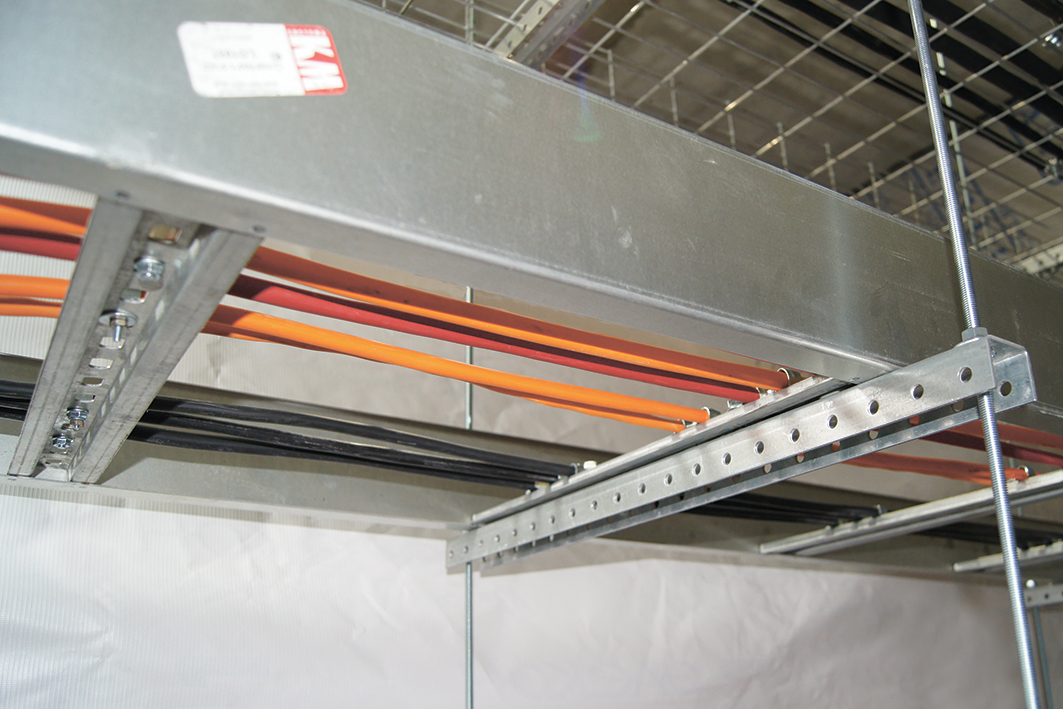

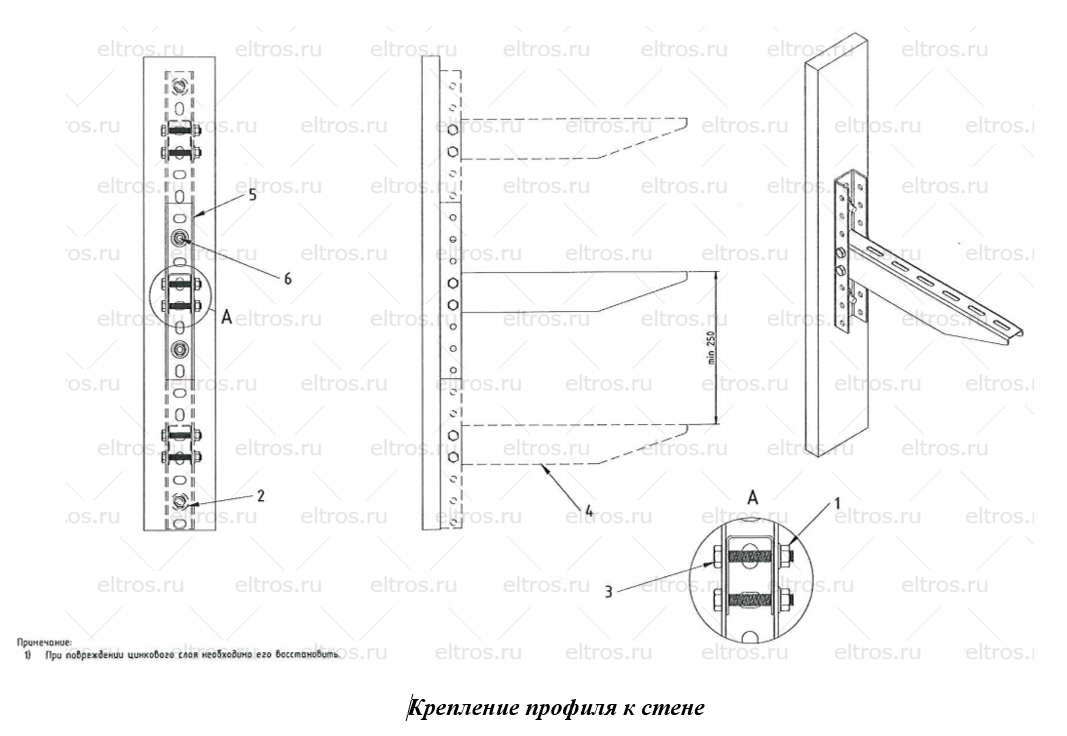

- Консоль. Изготавливается на основе одинарного или двойного страт-профиля, путем приварки профиля к опоре. Является универсальным монтажным элементом, позволяющим подвешивать и располагать на нем большинство видов инженерных сетей. В составе со страт-профилем и монтажными элементами, консоли позволяют создать различные проектные и технические решения, производить монтаж на различных расстояниях.

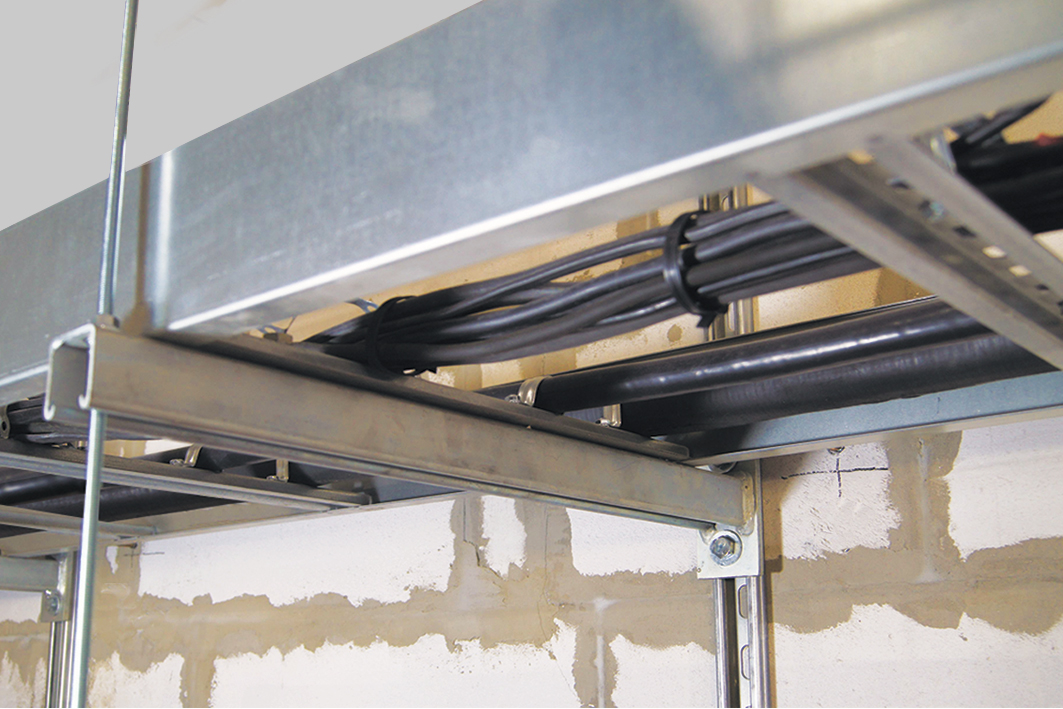

- С-образный подвес. Используется как самостоятельный подвес и совместно со шпильками M6, М8 и М10.
Производитель: ООО "КМ-профиль".
Для монтажа ОКЛ на базе металлических кабельных лотков, а также крепления монтажных элементов между собой, используются следующие типы крепежа:
- Шайба плоская усиленная DIN 9021: M6, M8, M10, M12.
- Шайба зубчатая DIN 6798: M6, M8, M10, M12.
- Шайба гровер DIN 127: M6, M8, M10, M12.
- Винт специальный DIN 7985 для крепления монтажных элементов между собой. Плоская головка винта предотвращает повреждение кабеля при его протяжке: 6х10 мм, 6х16 мм, 6х20 мм.
- Болт с полукруглой головкой и квадратным подголовником DIN 603, применяется для монтажа инженерных систем: М6х16 мм, М6х20 мм, М8х20 мм, М8х70 мм, М10х30 мм.
- Болт шестигранный DIN 933: М6Х16 - М12х120 мм.
- Гайка специальная с фланцем DIN 6923 для соединения монтажных элементов между собой. Фланец с насечкой препятствует откручиванию. M6, М8, М10, М12.
- Гайка шестигранная DIN 934 – используется для соединения монтажных элементов между собой: M6, М8, М10, М12.

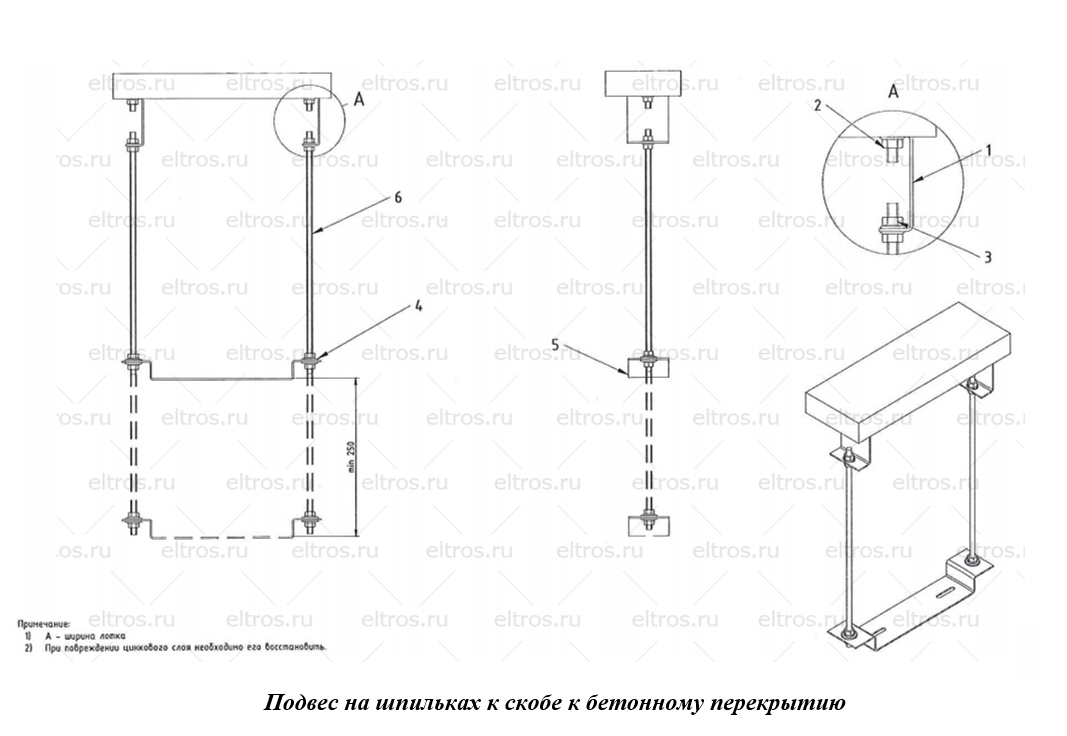

Крепление ОКЛ к основанию
- Шпилька полнорезная DIN975.
- Гайка соединительная DIN6334 для соединения и наращивания шпилек с метрической резьбой.
- Анкер латунный разрезной.
- Анкерный болт.
- Анкерный болт с гайкой.
- Анкер стальной забивной.
Варианты крепления:
- Соединительный комплект для проволочного лотка - винтовое соединение, подходит ко всем типоразмерам проволочного лотка, используется для фиксации лотка на несущих конструкциях, соединения прямых секций и выполнения переходных соединений.

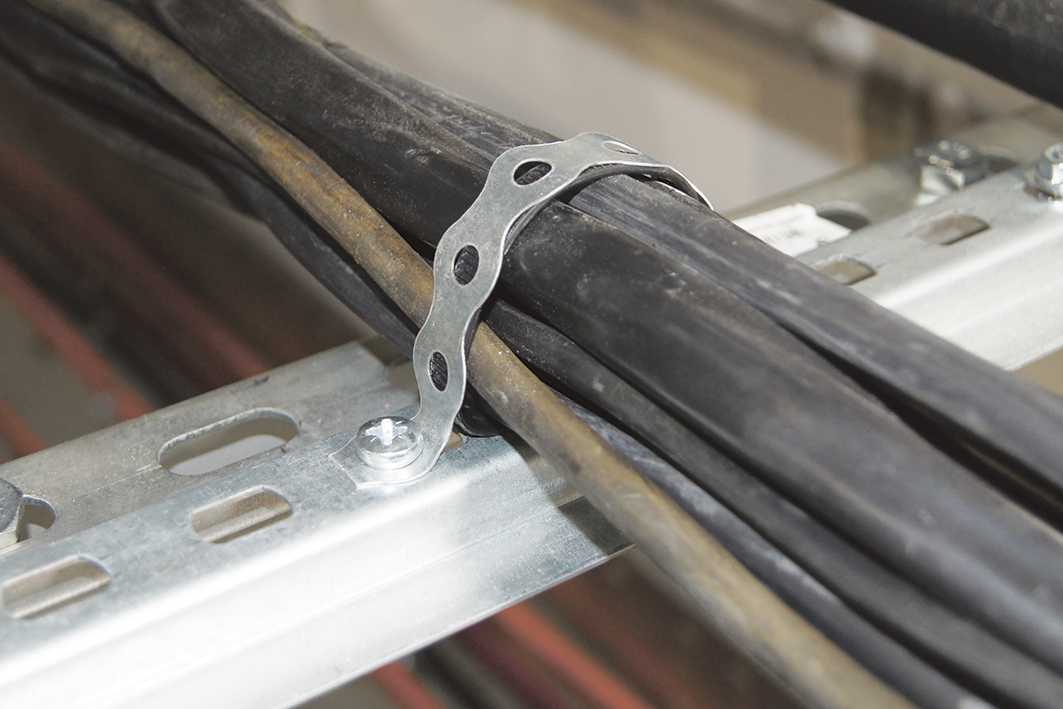

- Скоба металлическая оцинкованная однолапковая и двухлапковая.
- Металлические стяжки Fortisflex.
Если наличие огнестойких распаячных коробок в составе ОКЛ необходимо, пожалуйста, выберите другую марку ОКЛайн.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-001-2018 для силовых электрических систем с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", огнестойких кабелей производства ООО "Кабельный завод "Алюр" и ООО "Кабельный завод "Эксперт-кабель".
Данная инструкция выдается по запросу.
