ОКЛайн-70
Стальной трос | ГОСТ 3066-80; ГОСТ 3069-80
Стальной трос способен выдерживать высокие нагрузки динамического и статического типа. Применяется в первую очередь для защиты от механических повреждений внешнего характера, устойчив на разрыв, к порезам, к сдавливанию, воздействию высоких температур. Сохраняет закрепленную на нем кабельную линию от разрушения.
Металлорукав РЗ-ЦХ и РЗ-ЦХ-ПВХ | РБ 190095029. 346 2003
Производитель: ЗАО "Рувинил".
Металлорукав типа РЗ-ЦХ применяется для монтажа коммуникационных сетей. Он позволяет обеспечить защиту кабелей, линий связи и других линий, предохраняя их от механических повреждений, позволяет выдерживать высокие нагрузки динамического и статического характера и обеспечивает пожарную безопасность кабельных линий.
Металлорукав типа РЗ-ЦХ-ПВХ – это гибкий трубопровод, в изготовлении которого использовалась оцинкованная лента из стали в ПВХ изоляции. Основная задача данного оборудования заключается в защите от механических повреждений линий связи, разных проводниковых коммуникаций, а также электротехнических кабелей.
Сфера использования металлорукава достаточно широка. Он может быть применен как для открытого, так и для скрытого монтажа внутри и вне помещений, идеально подходит для монтажа кабелей в офисах, подсобных помещениях, а также на складах. РЗ-ЦХ-ПВХ используется в современных системах кондиционирования, местной вытяжной вентиляции, обогрева, при оснащении устройств подъемно-транспортного типа и пр.
Кабели, которые используются вместе с металлорукавом, надежно защищены от перегиба, порезов, вытягивания, порчи грызунами, а также от других факторов негативного воздействия окружающей среды. Кроме того, металлический рукав обеспечивает эффективную пожаробезопасность оборудования.
Материал:
- Р3-ЦХ: стальная оцинкованная лента
- Р3-ЦХ-ПВХ: стальная оцинкованная лента в ПВХ оболочке (цвет черный)
Степень защиты:
- Р3-ЦХ: IP 40
- Р3-ЦХ-ПВХ: IP 65
Температура монтажа:
- Р3-ЦХ: от -40ºС до +100ºС
- Р3-ЦХ-ПВХ: от -5ºС до +60ºС, допускается проведение монтажных работ при температуре 90ºС
Диапазон рабочих температур:
- Р3-ЦХ: от -40ºС до +100ºС
- Р3-ЦХ-ПВХ: от -25ºС до +60ºС
Огнестойкость:
- Не поддерживает горение.
Производитель: ЗАО "Рувинил".
Аксессуары для металлорукава типов РЗ-ЦХ и РЗ-ЦХ-ПВХ предназначены для соединения двух отрезков металлорукава, закрепления металлорукава в распаячных коробках, для соединения с электротехнической трубой.
Технические характеристики:
- Материал: cплав цинка;
- Цвет: серебристый;
- Температура эксплуатации: от −25°С до +90°С.
Состоит из царапающей заземляющей гайки, уплотнителей, корпуса, оконцевателя и накидной гайки. Муфта вводная имеет трубную цилиндрическую резьбу — G. Степень защиты IP 54.
Муфта вводная с внутренней резьбой типа МВв - предназначена для присоединения металлорукава Р3-ЦХ, Р3-ЦХ-ПВХ к электротехнической трубе путем навинчивания. Состоит из корпуса, оконцевателя, уплотнителя и накидной гайки.
Также применима для соединения отрезков металлорукава путем стыковки с ответным элементом — муфтой вводной с наружной резьбой. Муфта вводная с внутренней резьбой имеет трубную цилиндрическую резьбу — G.Степень защиты IP 54.
Муфта трубная типа МТ - предназначена для соединения металлорукава Р3-ЦХ, Р3-ЦХ-ПВХ с электротехнической трубой. Состоит из корпуса, оконцевателя, уплотнителя и накидной гайки. Муфта трубная имеет трубную цилиндрическую резьбу — G, IP 54.Муфта соединительная типа МС - предназначена для соединения двух отрезков металлорукава.

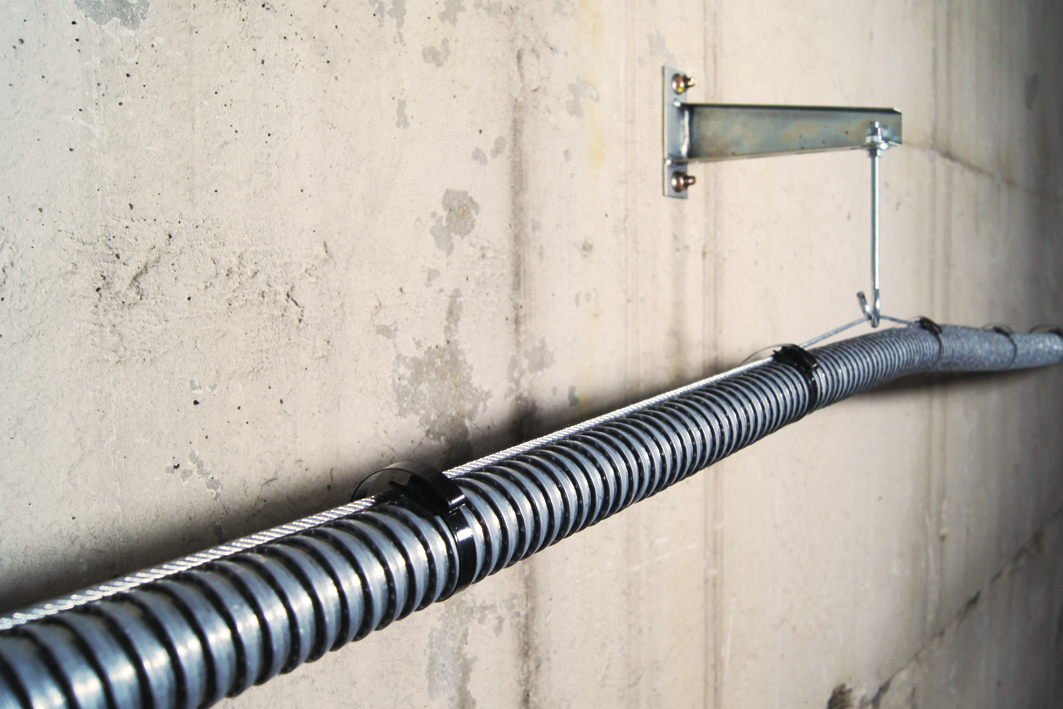

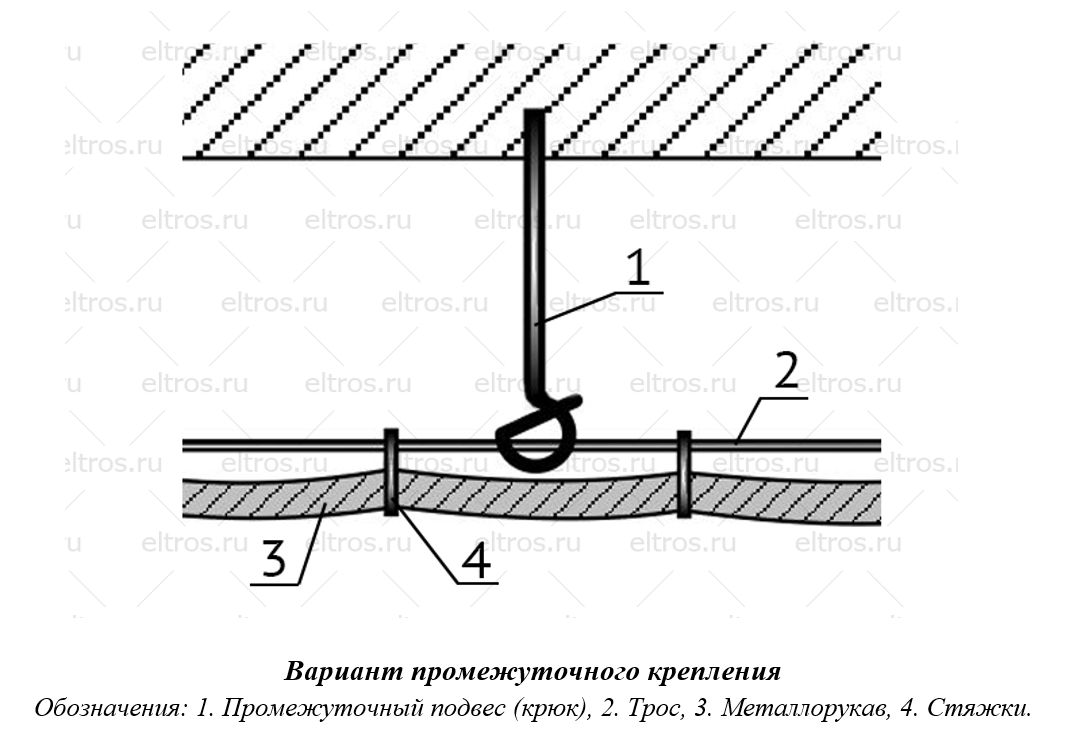

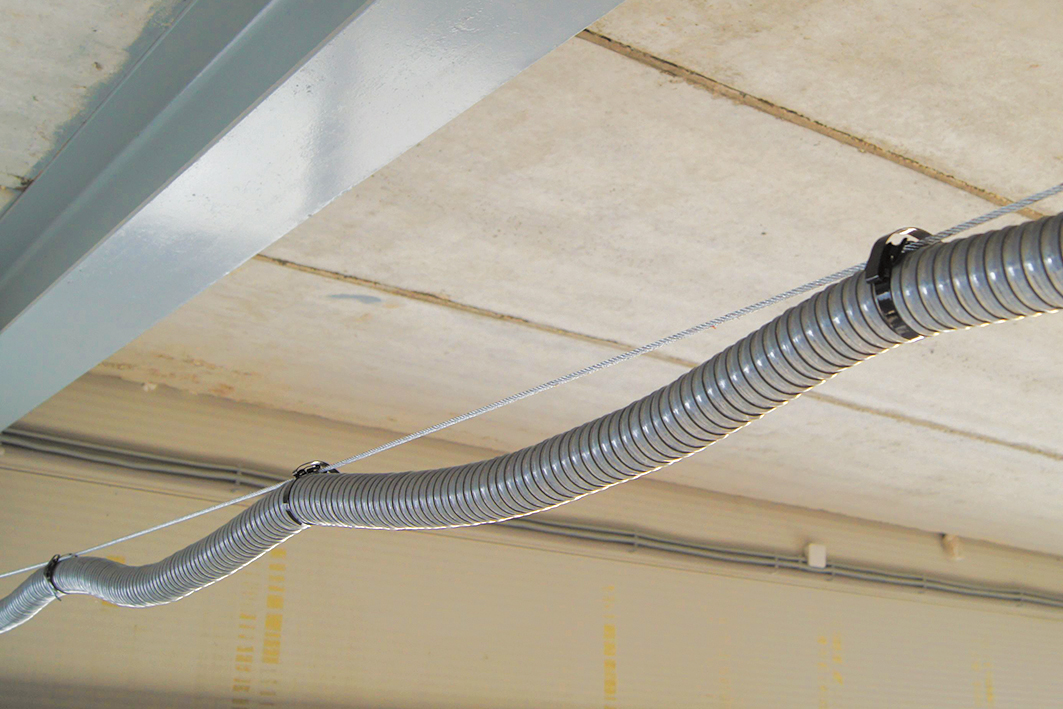

Для крепления линии ОКЛ на базе металлорукава типов РЗ-ЦХ и РЗ-ЦХ-ПВХ к стальному тросу DIN 3055 применяются стяжки кабельные стальные бугельного типа с полимерным покрытием СКБ-П (316) FortisFlex.
Крепление стального троса и регулировка натяжения
Для крепления стального троса и его натяжения используются следующие элементы:- Анкерный болт с кольцом. Размеры от М8 10х50 мм до М12 16х130 мм.
- Анкерный болт с крюком. Размеры от М8 10х50мм. до М12 16х130мм.
- Анкер-качельный. М10 12х140мм.
- Коуш для троса – применяется в линии ОКЛ для защиты от повреждения троса в месте крепления.

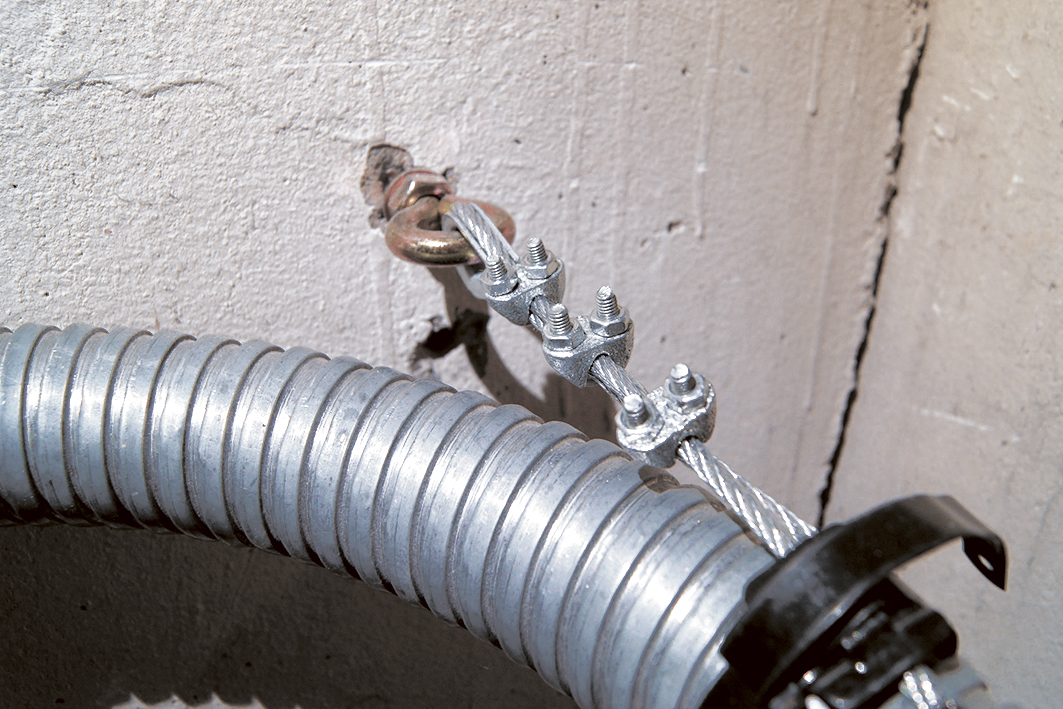

- Зажим для троса двойной металлический – применяется для крепления троса в линии ОКЛ, фиксация петель на тросе, крепление растяжек к тросу.

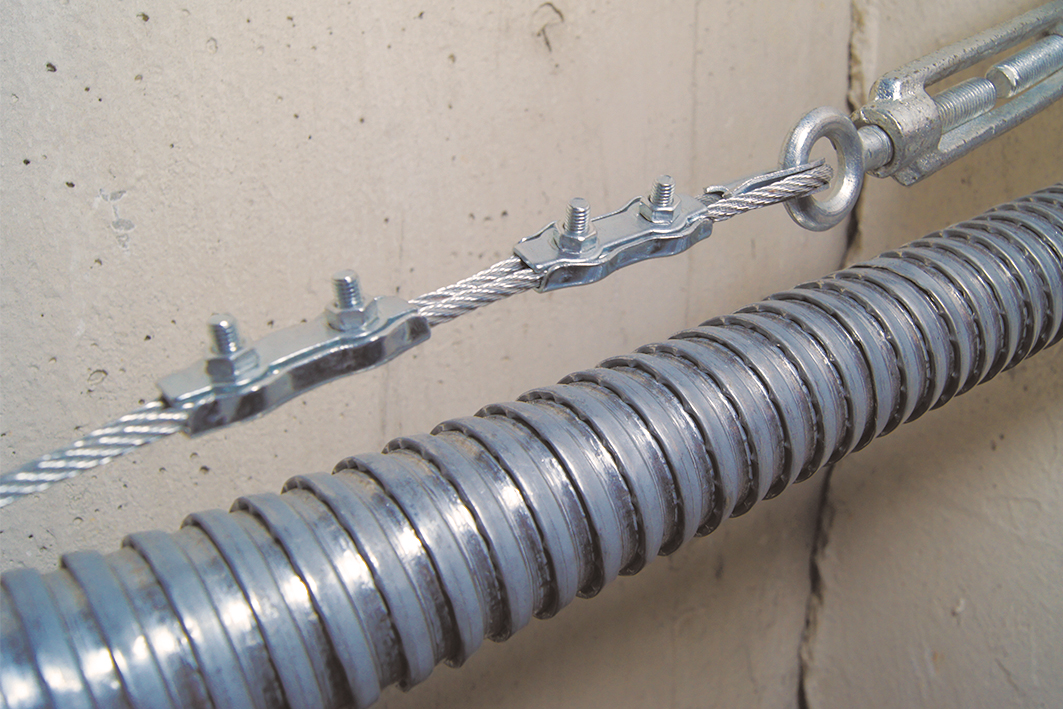

- Зажим для троса одинарный металлический тип «Слоник» применяется для крепления троса в линии ОКЛ, фиксация петель на тросе, крепление растяжек к тросу.
- Рым-болт оцинкованный – применяется для крепления троса в линии ОКЛ. Применяемые размеры М6; М8; М10,М12.
- Рым-гайка оцинкованная – применяется для крепления троса в линии ОКЛ. Применяемые размеры М6; М8; М10,М12.
- Талреп крюк-кольцо оцинкованный – применяется для крепления в линии ОКЛ, для регулировки натяжения троса, изменение длины и фиксации. Талреп крюк-кольцо М10 DIN 1480; М12 DIN 1480; М16 DIN 1480.
- Талреп крюк-крюк оцинкованный – применяется для крепления в линии ОКЛ, для регулировки натяжения троса, изменение длины и фиксации. Талреп крюк-крюк М10 DIN 1480; М12 DIN 1480; М16 DIN 1480.
- Талреп кольцо-кольцо оцинкованный – применяется для крепления в линии ОКЛ, для регулировки натяжения троса, изменение длины и фиксации. Талреп кольцо-кольцо М10 DIN 1480; М12 DIN 1480; М16 DIN 1480.
- Талреп вилка-вилка оцинкованный – применяется для крепления в линии ОКЛ, для регулировки натяжения троса, изменение длины и фиксации. Талреп вилка-вилка М10 DIN 1480; М12 DIN 1480; М16 DIN 1480.
Если наличие огнестойких распаячных коробок в составе ОКЛ необходимо, пожалуйста, выберите другую марку ОКЛайн.
- Кабели монтажные, огнестойкие, не распространяющие горение, для систем пожарной сигнализации, систем оповещения и управления эвакуацией, с медными жилами однопроволочными и многопроволочными (индекс Г), с изоляцией из огнестойкой кремнийорганической резины, с экраном из ламинированной алюминиевой фольги (индекс Э) или без экрана, с дополнительным огнестойким барьером из слюдосодержащей ленты или без него, в том числе с защитным элементом в виде оплетки из стальной оцинкованной проволоки (индекс К), с оболочкой из ПВХ пластиката пониженной пожароопасности, с низким дымо- и газовыделением или полимерной композиции не содержащей галогенов или ПВХ пластиката пониженной пожароопасности, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения (с числом жил или пар от 1 до 40, сечением жил от 0,20 до 2,5 мм2 на напряжение до 300 В включительно переменного тока частотой 50 Гц), Марок: КПСнг(А)-FRLS, КПСЭнг(А)-FRLS, КПСнг(А)-FRHF, КПСЭнг(А)-FRHF, КПСнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx.
- ТУ 3581-004-93497588-2011
- Производитель: ООО «КабельЭлектроСвязь»
- Кабели монтажные, огнестойкие, не распространяющие горение, для систем пожарной сигнализации, систем оповещения и управления эвакуацией, с медными жилами, с изоляцией из огнестойкой кремнийорганической резины, с экраном из ламинированной алюминиевой фольги или без экрана, с дополнительным огнестойким барьером из слюдосодержащей ленты или без него, с оболочкой из ПВХ пластиката пониженной пожароопасности, с низким дымо- и газовыделением или полимерной композиции не содержащей галогенов или ПВХ пластиката пониженной пожароопасности, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения. Марок: КПСнг(А)-FRLS, КПСЭнг(А)-FRLS, КПСнг(А)-FRHF, КПСЭнг(А)-FRHF, КПСнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx.
- ТУ 3581-004-93497588-2011
- Производитель: ООО «КабельЭлектроСвязь»
