СОСТАВ ОКЛайн-ГПНД
Подобрать гофрированные трубы из пнд с антипиреном в Каталоге
Трубы гофрированные безгалогенные из ПНД с антипиреном (FRHF) | ТУ 3464-016-18669258-2011
Производитель: ЗАО "Рувинил".
Трубы гибкие гофрированные безгалогенные из ПНД с антипиреном (FRHF) применяются для скрытой или открытой проводки в местах массового скопления людей: общественных зданиях, гостиницах, вокзалах, аэропортах, метро.
Являются экологически чистым продуктом. При возникновении пожара не выделяют токсичных веществ.
Трубы ПНД тяжёлого типа отличаются дополнительной прочностью и предназначены для закладки в цементной стяжке или для заливки в бетон.
Отличительные особенности гофрированных труб из ПНД:
Трубы гибкие гофрированные безгалогенные из ПНД с антипиреном (FRHF) применяются для скрытой или открытой проводки в местах массового скопления людей: общественных зданиях, гостиницах, вокзалах, аэропортах, метро.
Являются экологически чистым продуктом. При возникновении пожара не выделяют токсичных веществ.
Трубы ПНД тяжёлого типа отличаются дополнительной прочностью и предназначены для закладки в цементной стяжке или для заливки в бетон.
Отличительные особенности гофрированных труб из ПНД:
- Используемые в составе ОКЛ трубы Рувинил из композиций полиолефинов с высокой процентной долей антипиренов создают дополнительную надежную защиту кабельных проводников за счет процесса, повышенного коксообразования, возникающего при горении безгалогенных труб в открытом пламени.
- Трубы с индексом FRHF «Fire Halogen Free» не выделяют вредных для здоровья соединений углерода при длительном нагреве или воздействии пламени благодаря тому, что в их составе нет химических веществ из группы галогенов (хлор, бром, фтор, йод, астат).
Аксессуары для монтажа ОКЛ на базе труб гофрированных
Производитель: ЗАО "Рувинил".
В состав ОКЛ включены все необходимые аксессуары в безгалогенном HF исполнении, предназначенные для крепления и соединения труб в систему.
В состав ОКЛ включены все необходимые аксессуары в безгалогенном HF исполнении, предназначенные для крепления и соединения труб в систему.
- Муфта для гофрированной трубы безгалогенная. Выполнена из полипропилена. Предназначена для соединения гофрированных труб. Класс защиты IP40. Муфта является стыковочным элементом на стык двух гофрированных труб одного диаметра.
- Тройники соединительные для труб разъёмные для соединения трёх труб одного диаметра.
- Углы 90 градусов соединительные для труб для соединения труб одного диаметра под углом 90°.
- Кабельные вводы (гермовводы) предназначены для герметичного ввода-вывода кабелей и проводов в корпусах щитового электрооборудования, а также для защиты проводов от механических повреждений внутри распаячной коробки и от проникновения пыли и влаги.
Подобрать элементы крепления для монтажа ОКЛ из Каталога
ЗАПРЕЩАЕТСЯ использование металлических крепежных элементов, изготовленных из прессованных материалов и легкоплавких сплавов.
Элементы крепления для монтажа ОКЛ на базе гофрированных труб
Производитель: ЗАО "Рувинил".
Используются для крепления гофрированных труб при прокладке электропроводки по стенам, потолкам, балкам и другим поверхностям.
- Скобы металлические однолапковые и двухлапковые для монтажного газового пистолета применяются в комплекте с коваными гвоздями и позволяют ускорить монтаж кабельных линий. Могут использоваться с любым из газовых пистолетов представленных на нашем рынке.
- Скобы оцинкованные однолапковые из стали.
- Скобы оцинкованные двухлапковые из стали.
- Скобы дистанционные.
Дюбели и анкеры
- Дюбель металлический универсальный с саморезом применяется для крепления элементов ОКЛ к основанию из газобетона.
- Анкер латунный забивной цанга с винтом применяется для крепления элементов ОКЛ к основанию из твердого бетона, полнотелого кирпича, естественного камня.
- Анкерный болт с гайкой для крепления к основанию из твердого бетона, полнотелого кирпича, естественного камня.
- Анкер-клин применяется для крепления элементов ОКЛ к твердым и плотным основаниям.
- Дюбель типа «молли» применяется для крепления элементов ОКЛ к тонкостенным несущим основаниям.
ЗАПРЕЩАЕТСЯ использование металлических крепежных элементов, изготовленных из прессованных материалов и легкоплавких сплавов.
Подобрать коробки распределительные огнестойкие из Каталога
Огнестойкие металлические распаячные коробки ООО "КМ-Профиль" | ТУ 27.33.13-013-84386795-2022
Производитель: ООО "КМ-профиль".
Характеристики:
В зависимости от типоразмеров коробки комплектуются различными видами соединительных клемм из огнестойкой керамики. Клеммные соединители с крепежным отверстием надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Характеристики соединителей:
Огнестойкие распределительные коробки со стальным корпусом серии FIREFORT® предназначена для применения в соединениях и отводах электрических сигнальных, контрольных и силовых цепей систем, требующих сохранения работоспособности при пожаре – в огнестойких кабельных линиях (ОКЛ).
Обеспечивают необходимое время для локализации неконтролируемого горения и эвакуации людей в безопасную зону.
Коробка изготовлена с использованием элементов из негорючих материалов. Устанавливается при помощи крепёжных элементов.
Характеристики:
- Материал коробки – сталь;
- Цвет: RAL 3020;
- Степень защиты IP 41; IP55; IP65;
- Климатическое исполнение УХЛ-2 для монтажа внутри помещений / для защищенной установки на улице.
Клеммные соединители:
- Материал – термостойкая керамика до 1200°С.
- Номинальное сечение провода – 0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16; 25 мм2.
- Номинальный ток 5-65А.
Огнестойкие распаячные коробки ЗАО "Рувинил" | ТУ 3464-012-18669258-2004
Производитель: ЗАО "Рувинил".
Огнестойкие распаячные коробки предназначены для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий. Рекомендуются в качестве системы повышения живучести конструкций ОКЛ (соответствуют DIN 4102 часть 12 в сочетании с пожаростойким кабелем).
Новая распределительная коробка улучшенной серии "ТУСО" (арт. 67240НГ) производится методом двухкомпонентного литья и имеет мембранные вводы. Для ввода кабеля не требуется использование дополнительных инструментов, что в разы повышает скорость и качество монтажа.
Характеристики:
Соединительные клеммные колодки выполнены из огнестойкой керамики. Стойка клеммника изготовлена из металла, крепится к несущей поверхности.
В зависимости от типоразмеров огнестойкие распаячные коробки комплектуются различными видами соединительных клеммников на 3, 6, 9, 10 полюсов из огнестойкой керамики.
Клеммники надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Обеспечивают надежное соединение и работоспособность кабельной линии при температурах до 10000С.
Характеристики колодок:
Огнестойкие распаячные коробки предназначены для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий. Рекомендуются в качестве системы повышения живучести конструкций ОКЛ (соответствуют DIN 4102 часть 12 в сочетании с пожаростойким кабелем).
Новая распределительная коробка улучшенной серии "ТУСО" (арт. 67240НГ) производится методом двухкомпонентного литья и имеет мембранные вводы. Для ввода кабеля не требуется использование дополнительных инструментов, что в разы повышает скорость и качество монтажа.
Характеристики:
- Материал: безгалогенный (HF) АБС-пластик, ПП, ПА;
- Цвет: RAL 2003;
- Степень защиты: IP 55, IP 65;
- Климатическое исполнение: УХЛ-2 для монтажа внутри помещений / для защищенной установки на улице;
- Ударопрочность: IK07 (2 Дж);
- Номинальное напряжение AC/DC: 600В;
- Предельно допустимая нагрузка: 65A.
Соединительные клеммные колодки:
В зависимости от типоразмеров огнестойкие распаячные коробки комплектуются различными видами соединительных клеммников на 3, 6, 9, 10 полюсов из огнестойкой керамики.
Клеммники надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Обеспечивают надежное соединение и работоспособность кабельной линии при температурах до 10000С.
Характеристики колодок:
- Материал: огнестойкая керамика до 1200°С;
- Материал клемм: сталь;
- Тип: 2, 3, 4, 5 полюсные.
Выберите ниже марку кабеля с учетом предела огнестойкости, чтобы подобрать его в Каталоге:
Огнестойкие кабели в составе ОКЛайн-ГПНД
Е90
- Кабели силовые, не распространяющие горение, с медными жилами, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов, с термическим барьером из слюдосодержащих лент, в том числе с экраном, на напряжение переменного тока до 1 кВ включительно, числом жил от 1 до 5, номинальным сечением жил от 1,5 до 240 мм2. Марок: ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS, ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx, ППГнг(А)-FRHF, ППГЭнг(А)-FRHF.
- ТУ 27.32.13-050-73096338-2022
- Производитель: ООО «Элтрос»
Е90
- Кабели силовые, огнестойкие, с медными жилами, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов, на рабочее напряжение переменного тока до 1 кВ включительно, числом жил от 1 до 5 и номинальным сечением от 1,5 до 240кв.мм. Марок: ППГнг(А)-FRHF, ППГ-Пнг(А)-FRHF.
- ТУ 3500-011-41580618-2015
- Производитель: ООО «Кабельный завод «Алюр»
Е60
- Кабели силовые, огнестойкие, с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газовыделением, с низкой токсичностью продуктов горения, с термическим барьером из слюдосодержащих лент, на напряжение переменного тока до 0,66 кВ включительно, числом жил от 1 до 5, номинальным сечением жил от 1,5 до 240 мм2. Марок: BBГнг(A)-FRLSLTx, BBГ-Пнг(A)-FRLSLTx.
- ТУ 3500-010-41580618-2014
- Производитель: ООО «Кабельный завод «Алюр»
Е60
- Кабели силовые, огнестойкие, с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газовыделением, с термическим барьером из слюдосодержащих лент, на напряжение переменного тока до 0,66 кВ включительно, числом жил от 1 до 5, номинальным сечением жил от 1,5 до 240 мм2. Марок: ВВГнг(А)-FRLS, ВВГнг(А)-FRLSLTx, BBГ-Пнг(A)-FRLS, BBГЭнг(A)-FRLS.
- ТУ 3500-008-41580618-2014
- Производитель: ООО «Кабельный завод «Алюр»
Е60
- Кабели силовые, не распространяющие горение, с медными жилами, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов, с термическим барьером из слюдосодержащих лент, в том числе с экраном, на напряжение переменного тока до 1 кВ включительно, числом жил от 1 до 5, номинальным сечением жил от 1,5 до 240 мм2. Марок: ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS, ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx, ППГнг(А)-FRHF, ППГЭнг(А)-FRHF.
- ТУ 27.32.13-050-73096338-2022
- Производитель: ООО «Элтрос»
Е60
- Кабели силовые, не распространяющие горение, с медными жилами, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов, с термическим барьером из слюдосодержащих лент, в том числе с экраном, на напряжение переменного тока до 0,66 кВ включительно, числом жил от 1 до 5, номинальным сечением жил от 1,5 до 16 мм2. Марок: ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS, ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx, ППГнг(А)-FRHF, ППГЭнг(А)-FRHF.
- ТУ 27.32.13-025-45310838-2020
- Производитель: АО «Ивановский кабельный завод»
Е45
- Кабели силовые, не распространяющие горение, с медными жилами, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов, с термическим барьером из слюдосодержащих лент, в том числе с экраном, на напряжение переменного тока до 1 кВ включительно, числом жил от 1 до 5, номинальным сечением жил от 1,5 до 240 мм2. Марок: ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS, ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx, ППГнг(А)-FRHF, ППГЭнг(А)-FRHF.
- ТУ 27.32.13-050-73096338-2022
- Производитель: ООО «Элтрос»
Е60
- Кабели огнестойкие для систем пожарной и охранной сигнализации, систем оповещения и управления эвакуацией и передачи данных, не распространяющие горение, парной или пучковой скрутки, с медными однопроволочными или многопроволочными токопроводящими жилами сечением от 0,2 до 6 мм2, с числом жил, пар до 37, на номинальное напряжение до 300 В включительно переменного тока частотой 50 Гц, марок: КПКПнг(А)-FRHF, в том числе экранированные (с индексом Э), гибкие (с индексом Г), бронированные (с индексами КГ, КВ и КП). Марок: КПКВнг(А)-FRLS, КПКВнг(А)-FRLSLTx, КПКПнг(А)-FRHF.
- ТУ 3565-002-53930360-2008
- Производитель: АО «СПКБ Техно»
Е60
- Кабели симметричные парной скрутки, не распространяющие горение, огнестойкие, с медными однопроволочными токопроводящими жилами диаметром от 0,64 мм до 1,78 мм или с медными многопроволочными токопроводя-щими жилами диаметром от 0,78 мм до 2,00 мм, с числом пар до 37, в том числе экранированные, в том числе бронированные, для передачи цифровых и аналоговых сигналов в системах противопожарной защиты, промышленной безопасности и автоматизации, на номинальное напряжение до 300 В включительно переменного тока частотой 50 Гц. Марок: ТехноКСБКнг(А)-FRHF, ТехноКСБнг(А)-FRHF, ТехноКСБСнг(А)-FRHF, ТехноКСБГнг(А)-FRLS, ТехноКСБКнг(А)-FRLS, ТехноКСБнг(А)-FRLS, ТехноКСБСнг(А)-FRLS.
- ТУ 3574-020-53930360-2014
- Производитель: АО «СПКБ Техно»
Е45
- Кабели монтажные, огнестойкие, не распространяющие горение, для систем пожарной сигнализации, систем оповещения и управления эвакуацией, с изоляцией и оболочкой из полимерной композиции не содержащей галогенов на напряжение до 300 В включительно переменного тока частотой 50 Гц, числом пар медных токопроводящих жил от 1 до 37, номинальным сечением от 0,5 до 2,5 мм2 Марок: КПСнг(А)-FRHF, КПСЭнг(А)-FRHF, КПСнг(А)-FRLS, КПСЭнг(А)-FRLS.
- ТУ 3581-006-53930360-2010
- Производитель: АО «СПКБ Техно»
Е45
- Кабели симметричные парной скрутки, не распространяющие горение, огнестойкие, с медными однопроволочными токопроводящими жилами диаметром от 0,64 мм до 1,78 мм или с медными многопроволочными токопроводя-щими жилами диаметром от 0,78 мм до 2,00 мм, с числом пар до 37, в том числе экранированные, в том числе бронированные, для передачи цифровых и аналоговых сигналов в системах противопожарной защиты, промышленной безопасности и автоматизации, на номинальное напряжение до 300 В включительно переменного тока частотой 50 Гц. Марок: ТехноКСБКнг(А)-FRHF, ТехноКСБнг(А)-FRHF, ТехноКСБСнг(А)-FRHF, ТехноКСБГнг(А)-FRLS, ТехноКСБКнг(А)-FRLS, ТехноКСБнг(А)-FRLS, ТехноКСБСнг(А)-FRLS.
- ТУ 3574-020-53930360-2014
- Производитель: АО «СПКБ Техно»
Е30
- Симметричные LAN-кабели связи Cat 5е для передачи цифровых сигналов в структурированных кабельных системах (СКС), сетей широкополосного доступа, IP-систем и т.п., огнестойкие, с оболочкой из полимерной композиции не содержащей галогенов на напряжение до 48В/ Марок: TechnoLAN U/UTP Cat 5e PVC LS нг(A)-FRLS, TechnoLAN U/UTP Cat 5e PVC LS нг(A)-FRLSLTx, TechnoLAN F/UTP Cat 5e ZH нг(A)-FRHF, TechnoLAN U/UTP Cat 5e ZH нг(A)-FRHF.
- ТУ 3574-019-53930360-2014
- Производитель: АО «СПКБ Техно»
Е30
- Кабели монтажные, огнестойкие, не распространяющие горение, для систем пожарной сигнализации, систем оповещения и управления эвакуацией, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов на напряжение до 300 В включительно переменного тока частотой 50 Гц, числом пар медных токопроводящих жил от 1 до 10, номинальным сечением от 0,5 до 2,5 мм2. Марок: КПСнг(А)-FRLS, КПСЭнг(А)-FRLS, КПСнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx, КПСнг(А)-FRHF, КПСЭнг(А)-FRHF.
- ТУ 27.32.13-052-73096338-2022
- Производитель: ООО «Элтрос»
Е30
- Кабели монтажные, огнестойкие, не распространяющие горение, для систем пожарной сигнализации, систем оповещения и управления эвакуацией, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов на напряжение до 300 В включительно переменного тока частотой 50 Гц, числом пар медных токопроводящих жил от 1 до 10, номинальным сечением от 0,5 до 2,5 мм2. Марок: КПСнг(А)-FRLS, КПСЭнг(А)-FRLS, КПСнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx, КПСнг(А)-FRHF, КПСЭнг(А)-FRHF.
- ТУ 27.32.13-028-45310838-2020
- Производитель: АО «Ивановский кабельный завод»

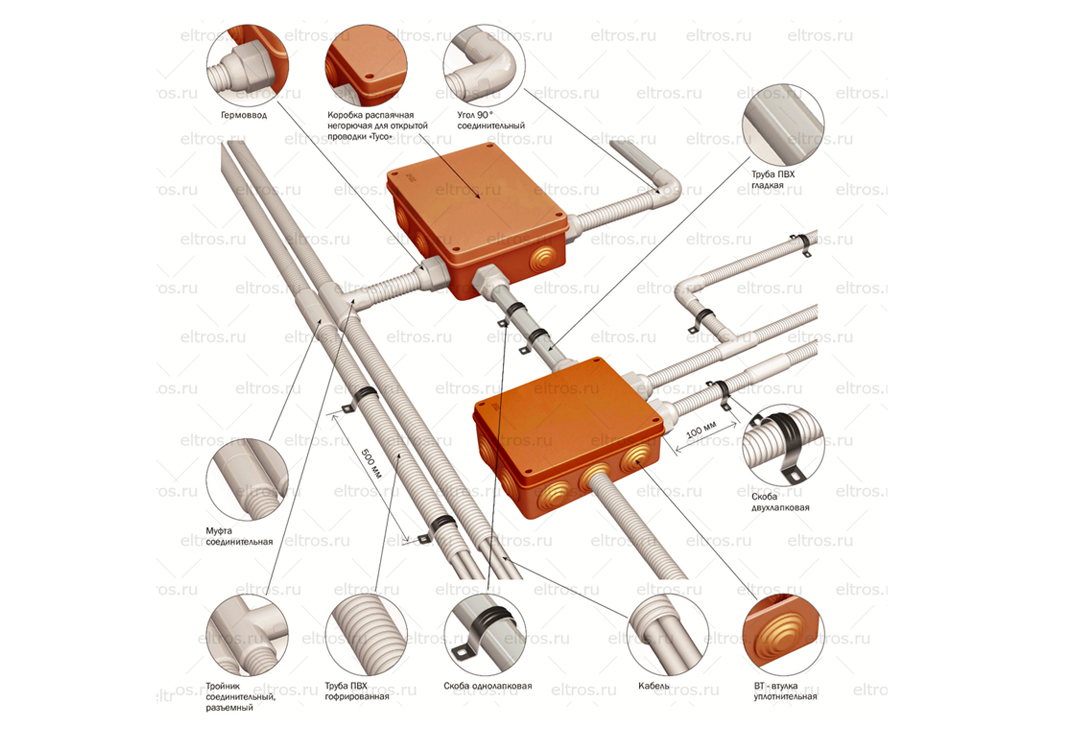

примеры монтажа ОКЛайн-ГПНД
Примеры монтажа ОКЛ на базе гофрированных труб из самозатухающего ПВХ представлены в Инструкции по монтажу, пуску, регулированию и обкатке ТРМ 73096338-005-2022.
инструкция по монтажу ELTROS OKLine
Для правильного проектирования и монтажа огнестойких кабельных линий ELTROS OKLine разработаны инструкции по монтажу, пуску, регулированию и обкатке.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-005-2022 для силовых электрических систем и слаботочных систем контроля и сигнализации с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", труб стальных электросварных ГОСТ 10704-91, огнестойких кабелей производства ООО "Кабельный завод "Алюр", ООО "Элтрос", АО "Ивановский кабельный завод", АО "СПКБ Техно".
Данная инструкция выдается по запросу.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-005-2022 для силовых электрических систем и слаботочных систем контроля и сигнализации с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", труб стальных электросварных ГОСТ 10704-91, огнестойких кабелей производства ООО "Кабельный завод "Алюр", ООО "Элтрос", АО "Ивановский кабельный завод", АО "СПКБ Техно".
Данная инструкция выдается по запросу.
Только правильный выбор кабеленесущих систем и крепежных элементов ОКЛ, определение нагрузки систем, соблюдение расстояния между точками крепления и правильная укладка кабеля в строгом соответствии с требованиями Инструкций по проектированию и монтажу ОКЛ ELTROS OKLine гарантируют заявленное время работоспособности ОКЛ в условиях пожара!
документы и материалы ОКЛайн-ГПНД
Как заказать ОКЛ ELTROS OKLINE
Для получения спецификации заказа (типов, марок, наименований, обозначений и количества элементов) ОКЛ ELTROS OKLine Вам достаточно обратиться к нашим техническим специалистам, которые проконсультируют Вас по всем вопросам.
