ОКЛайн-КПВХ
ОКЛайн-КПВХ

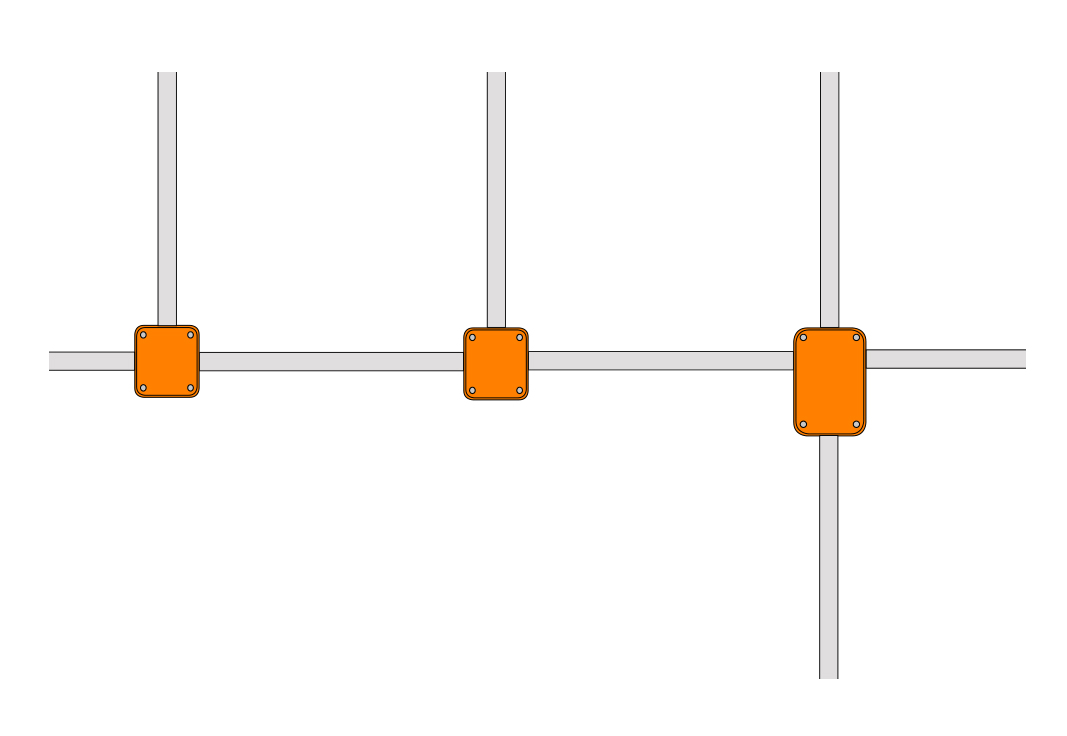

СОСТАВ ОКЛайн-КПВХ
Подобрать кабельные каналы пвх в Каталоге
Кабель-каналы из самозатухающего ПВХ | ТУ 3464-004-18669258-2015
Производитель: ЗАО "Рувинил".
Кабель-каналы в составе ОКЛ предназначены для защиты электрического кабеля, кабеля линий связи, пожароохранной сигнализации и видеонаблюдения. Используются там, где необходимо сохранять работоспособность системы в условиях пожара в течение длительного времени, необходимого для эвакуации людей в безопасную зону.
Кабель-каналы для ОКЛ прокладываются открытым способом по поверхностям, не поддерживающим горение.
Серия кабельных каналов РКК обеспечивает сохранность электротехнических сетей и пожаробезопасность здания.
Кабель-канал широко используется для монтажа телефонных, сигнальных, электрических, компьютерных, телевизионных и прочих коммуникационных систем. Серия разработана в соответствии с требованиями стандартов проводки электрических силовых и слаботочных кабелей для огнестойких кабельных линий и включает в себя 14 основных и наиболее используемых сечений.
Серия разработана в соответствии с требованиями стандартов проводки электрических силовых и слаботочных кабелей для огнестойких кабельных линий.
Кабель-каналы в составе ОКЛ предназначены для защиты электрического кабеля, кабеля линий связи, пожароохранной сигнализации и видеонаблюдения. Используются там, где необходимо сохранять работоспособность системы в условиях пожара в течение длительного времени, необходимого для эвакуации людей в безопасную зону.
Кабель-каналы для ОКЛ прокладываются открытым способом по поверхностям, не поддерживающим горение.
- изготовлены из самозатухающего ударопрочного поливинилхлорида (ПВХ), который устойчив к ультрафиолету и механическим повреждениям;
- имеют П-образную форму основания лотка, прямоугольного или квадратного сечения.
- конструктивной особенностью кабель-каналов "Рувинил" для ОКЛ является наличие двойного замка, что способствует надежной фиксации верхней части без использования дополнительных крепёжных материалов и позволяет неоднократно открывать-закрывать крышку. Данная особенность очень удобна в эксплуатации, так как даёт возможность без демонтажа кабель-канала определить целостность проводки и, в случае необходимости, внести в неё изменения путём замены неисправного кабеля.
- изделия выполнены из самозатующего ударопрочного ПВХ;
- диапазон рабочих температур -250С до +600С с широкими возможностями применения изделий;
- кабель-каналы для электропроводки не поддерживают горение и повышают пожаробезопасность помещений;
- легко монтируются;
- широкая линейка типоразмеров позволяет подобрать подходящий вариант для выполнения конкретной задачи.
Кабельные каналы РУВИНИЛ серии РКК с двойным замком для ОКЛ
ТУ 3464-004-18669258-2015.Серия кабельных каналов РКК обеспечивает сохранность электротехнических сетей и пожаробезопасность здания.
Кабель-канал широко используется для монтажа телефонных, сигнальных, электрических, компьютерных, телевизионных и прочих коммуникационных систем. Серия разработана в соответствии с требованиями стандартов проводки электрических силовых и слаботочных кабелей для огнестойких кабельных линий и включает в себя 14 основных и наиболее используемых сечений.
Парапетные кабельные каналы РУВИНИЛ серии РКК для ОКЛ
ТУ 3464-004-18669258-2015.Серия разработана в соответствии с требованиями стандартов проводки электрических силовых и слаботочных кабелей для огнестойких кабельных линий.
Аксессуары для монтажа ОКЛ на базе кабель-каналов
Производитель: ЗАО "Рувинил".
В состав ОКЛ включены все необходимые аксессуары в безгалогенном исполнении, предназначенные для соединения кабель-каналов в систему.
Аксессуары применяются в качестве соединительных и разветвительных элементов при монтаже ОКЛ на базе кабель-каналов.
В состав ОКЛ включены все необходимые аксессуары в безгалогенном исполнении, предназначенные для соединения кабель-каналов в систему.
Аксессуары применяются в качестве соединительных и разветвительных элементов при монтаже ОКЛ на базе кабель-каналов.
- угол внешний,
- угол внутренний,
- поворот на 90 градусов,
- переходник соединительный,
- тройник накладной 90 градусов,
- переходник с возможностью отвода и другие.
Подобрать элементы крепления для монтажа ОКЛ из Каталога
Элементы крепления для монтажа ОКЛ на базе кабель-каналов
Крепление огнестойкого кабеля в кабель-канале осуществляется с помощью держателей металлических огнестойких универсальных (ДМОУ).
Держатель металлический огнестойкий универсальный используется для крепления огнестойкого кабеля диаметром не более 10 мм в кабель-каналах.
Изготовлен из металла в двух универсальных размерах.
Выпускается в двух вариантах исполнения:
- одиночный держатель металлический огнестойкий универсальный (ДМОУ-1);
- двойной держатель металлический огнестойкий универсальный (ДМОУ-2).
Дюбели и анкеры
Используются для крепления кабель-каналов и кабелей внутри кабель-каналов при помощи держателей металлических огнестойких универсальных ДМОУ-1 и ДМОУ-2, скоб оцинкованных однолапковых:
- дюбель металлический универсальный с саморезом - для крепления элементов ОКЛ к основанию из газобетона;
- анкер забивной цинга с винтом - для крепления к основанию из твердого бетона, полнотелого кирпича, естественного камня;
- анкерный болт с гайкой - для крепления к основанию из твердого бетона, полнотелого кирпича, естественного камня;
- дюбель типа "молли" - для крепления с тонкостенным несущим основаниям;
- анкер-клин - для крепления к твердым и плотным основаниям.
ДОПУСКАЕТСЯ использование других крепежных элементов общепромышленного назначения, изготовленных из оцинкованной стали.
ЗАПРЕЩАЕТСЯ использование металлических крепежных элементов, изготовленных из прессованных материалов и легкоплавких сплавов.
ЗАПРЕЩАЕТСЯ использование металлических крепежных элементов, изготовленных из прессованных материалов и легкоплавких сплавов.
Подобрать коробки распределительные огнестойкие из Каталога
Огнестойкие металлические распаячные коробки ООО "КМ-Профиль" | ТУ 27.33.13-013-84386795-2022
Производитель: ООО "КМ-профиль".
Характеристики:
В зависимости от типоразмеров коробки комплектуются различными видами соединительных клемм из огнестойкой керамики. Клеммные соединители с крепежным отверстием надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Характеристики соединителей:
Огнестойкие распределительные коробки со стальным корпусом серии FIREFORT® предназначена для применения в соединениях и отводах электрических сигнальных, контрольных и силовых цепей систем, требующих сохранения работоспособности при пожаре – в огнестойких кабельных линиях (ОКЛ).
Обеспечивают необходимое время для локализации неконтролируемого горения и эвакуации людей в безопасную зону.
Коробка изготовлена с использованием элементов из негорючих материалов. Устанавливается при помощи крепёжных элементов.
Характеристики:
- Материал коробки – сталь;
- Цвет: RAL 3020;
- Степень защиты IP 41; IP55; IP65;
- Климатическое исполнение УХЛ-2 для монтажа внутри помещений / для защищенной установки на улице.
Клеммные соединители:
- Материал – термостойкая керамика до 1200°С.
- Номинальное сечение провода – 0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16; 25 мм2.
- Номинальный ток 5-65А.
Огнестойкие распаячные коробки ЗАО "Рувинил" | ТУ 3464-012-18669258-2004
Производитель: ЗАО "Рувинил".
Огнестойкие распаячные коробки предназначены для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий. Рекомендуются в качестве системы повышения живучести конструкций ОКЛ (соответствуют DIN 4102 часть 12 в сочетании с пожаростойким кабелем).
Новая распределительная коробка улучшенной серии "ТУСО" (арт. 67240НГ) производится методом двухкомпонентного литья и имеет мембранные вводы. Для ввода кабеля не требуется использование дополнительных инструментов, что в разы повышает скорость и качество монтажа.
Характеристики:
Соединительные клеммные колодки выполнены из огнестойкой керамики. Стойка клеммника изготовлена из металла, крепится к несущей поверхности.
В зависимости от типоразмеров огнестойкие распаячные коробки комплектуются различными видами соединительных клеммников на 3, 6, 9, 10 полюсов из огнестойкой керамики.
Клеммники надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Обеспечивают надежное соединение и работоспособность кабельной линии при температурах до 10000С.
Характеристики колодок:
Огнестойкие распаячные коробки предназначены для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий. Рекомендуются в качестве системы повышения живучести конструкций ОКЛ (соответствуют DIN 4102 часть 12 в сочетании с пожаростойким кабелем).
Новая распределительная коробка улучшенной серии "ТУСО" (арт. 67240НГ) производится методом двухкомпонентного литья и имеет мембранные вводы. Для ввода кабеля не требуется использование дополнительных инструментов, что в разы повышает скорость и качество монтажа.
Характеристики:
- Материал: безгалогенный (HF) АБС-пластик, ПП, ПА;
- Цвет: RAL 2003;
- Степень защиты: IP 55, IP 65;
- Климатическое исполнение: УХЛ-2 для монтажа внутри помещений / для защищенной установки на улице;
- Ударопрочность: IK07 (2 Дж);
- Номинальное напряжение AC/DC: 600В;
- Предельно допустимая нагрузка: 65A.
Соединительные клеммные колодки:
В зависимости от типоразмеров огнестойкие распаячные коробки комплектуются различными видами соединительных клеммников на 3, 6, 9, 10 полюсов из огнестойкой керамики.
Клеммники надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Обеспечивают надежное соединение и работоспособность кабельной линии при температурах до 10000С.
Характеристики колодок:
- Материал: огнестойкая керамика до 1200°С;
- Материал клемм: сталь;
- Тип: 2, 3, 4, 5 полюсные.
Выберите ниже марку кабеля с учетом предела огнестойкости, чтобы подобрать его в Каталоге:
Огнестойкие кабели в составе ОКЛайн-КПВХ
Е60
- Кабели силовые, не распространяющие горение, с медными жилами, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов, с термическим барьером из слюдосодержащих лент, в том числе с экраном, на напряжение переменного тока до 0,66 кВ включительно, числом жил от 1 до 5, номинальным сечением жил от 1,5 до 16 мм2. Марок: ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS, ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx, ППГнг(А)-FRHF, ППГЭнг(А)-FRHF.
- ТУ 27.32.13-025-45310838-2020
- Производитель: АО «Ивановский кабельный завод»
Е45
- Кабели силовые, не распространяющие горение, с медными жилами, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов, с термическим барьером из слюдосодержащих лент, в том числе с экраном, на напряжение переменного тока до 1 кВ включительно, числом жил от 1 до 5, номинальным сечением жил от 1,5 до 240 мм2. Марок: ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS, ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx, ППГнг(А)-FRHF, ППГЭнг(А)-FRHF.
- ТУ 27.32.13-050-73096338-2022
- Производитель: ООО «Элтрос»
Е60
- Кабели симметричные парной скрутки, не распространяющие горение, огнестойкие, с медными однопроволочными токопроводящими жилами диаметром от 0,64 мм до 1,78 мм или с медными многопроволочными токопроводя-щими жилами диаметром от 0,78 мм до 2,00 мм, с числом пар до 37, в том числе экранированные, в том числе бронированные, для передачи цифровых и аналоговых сигналов в системах противопожарной защиты, промышленной безопасности и автоматизации, на номинальное напряжение до 300 В включительно переменного тока частотой 50 Гц. Марок: ТехноКСБКнг(А)-FRHF, ТехноКСБнг(А)-FRHF, ТехноКСБСнг(А)-FRHF, ТехноКСБГнг(А)-FRLS, ТехноКСБКнг(А)-FRLS, ТехноКСБнг(А)-FRLS, ТехноКСБСнг(А)-FRLS.
- ТУ 3574-020-53930360-2014
- Производитель: АО «СПКБ Техно»
Е45
- Кабели монтажные, огнестойкие, не распространяющие горение, для систем пожарной сигнализации, систем оповещения и управления эвакуацией, с изоляцией и оболочкой из полимерной композиции не содержащей галогенов на напряжение до 300 В включительно переменного тока частотой 50 Гц, числом пар медных токопроводящих жил от 1 до 37, номинальным сечением от 0,5 до 2,5 мм2 Марок: КПСнг(А)-FRHF, КПСЭнг(А)-FRHF, КПСнг(А)-FRLS, КПСЭнг(А)-FRLS.
- ТУ 3581-006-53930360-2010
- Производитель: АО «СПКБ Техно»
Е45
- Кабели монтажные, огнестойкие, не распространяющие горение, для систем пожарной сигнализации, систем оповещения и управления эвакуацией, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов на напряжение до 300 В включительно переменного тока частотой 50 Гц, числом пар медных токопроводящих жил от 1 до 10, номинальным сечением от 0,5 до 2,5 мм2. Марок: КПСнг(А)-FRLS, КПСЭнг(А)-FRLS, КПСнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx, КПСнг(А)-FRHF, КПСЭнг(А)-FRHF.
- ТУ 27.32.13-028-45310838-2020
- Производитель: АО «Ивановский кабельный завод»
Е45
- Кабели монтажные, огнестойкие, не распространяющие горение, для систем пожарной сигнализации, систем оповещения и управления эвакуацией, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов на напряжение до 300 В включительно переменного тока частотой 50 Гц, числом пар медных токопроводящих жил от 1 до 10, номинальным сечением от 0,5 до 2,5 мм2. Марок: КПСнг(А)-FRLS, КПСЭнг(А)-FRLS, КПСнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx, КПСнг(А)-FRHF, КПСЭнг(А)-FRHF.
- ТУ 27.32.13-052-73096338-2022
- Производитель: ООО «Элтрос»
Е30
- Кабели монтажные, огнестойкие, не распространяющие горение, для систем пожарной сигнализации, систем оповещения и управления эвакуацией, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов на напряжение до 300 В включительно переменного тока частотой 50 Гц, числом пар медных токопроводящих жил от 1 до 10, номинальным сечением от 0,5 до 2,5 мм2. Марок: КПСнг(А)-FRLS, КПСЭнг(А)-FRLS, КПСнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx, КПСнг(А)-FRHF, КПСЭнг(А)-FRHF.
- ТУ 27.32.13-028-45310838-2020
- Производитель: АО «Ивановский кабельный завод»
Е30
- Кабели монтажные, огнестойкие, не распространяющие горение, для систем пожарной сигнализации, систем оповещения и управления эвакуацией, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов на напряжение до 300 В включительно переменного тока частотой 50 Гц, числом пар медных токопроводящих жил от 1 до 10, номинальным сечением от 0,5 до 2,5 мм2. Марок: КПСнг(А)-FRLS, КПСЭнг(А)-FRLS, КПСнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx, КПСнг(А)-FRHF, КПСЭнг(А)-FRHF.
- ТУ 27.32.13-052-73096338-2022
- Производитель: ООО «Элтрос»
Е30
- Симметричные LAN-кабели связи Cat 5е для передачи цифровых сигналов в структурированных кабельных системах (СКС), сетей широкополосного доступа, IP-систем и т.п., огнестойкие, с оболочкой из полимерной композиции не содержащей галогенов на напряжение до 48В/ Марок: TechnoLAN U/UTP Cat 5e PVC LS нг(A)-FRLS, TechnoLAN U/UTP Cat 5e PVC LS нг(A)-FRLSLTx, TechnoLAN F/UTP Cat 5e ZH нг(A)-FRHF, TechnoLAN U/UTP Cat 5e ZH нг(A)-FRHF.
- ТУ 3574-019-53930360-2014
- Производитель: АО «СПКБ Техно»
Е30
- Кабели монтажные, огнестойкие, не распространяющие горение, для систем пожарной сигнализации, систем оповещения и управления эвакуацией, с изоляцией и оболочкой из полимерной композиции не содержащей галогенов на напряжение до 300 В включительно переменного тока частотой 50 Гц, числом пар медных токопроводящих жил от 1 до 37, номинальным сечением от 0,5 до 2,5 мм2 Марок: КПСнг(А)-FRHF, КПСЭнг(А)-FRHF, КПСнг(А)-FRLS, КПСЭнг(А)-FRLS.
- ТУ 3581-006-53930360-2010
- Производитель: АО «СПКБ Техно»
примеры монтажа ОКЛайн-КПВХ
Примеры монтажа ОКЛ на базе кабельных каналов из самозатухающего ПВХ представлены в Инструкции по монтажу, пуску, регулированию и обкатке ТРМ 73096338-005-2022.
инструкция по монтажу ELTROS OKLine
Для правильного проектирования и монтажа огнестойких кабельных линий ELTROS OKLine разработаны инструкции по монтажу, пуску, регулированию и обкатке.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-005-2022 для силовых электрических систем и слаботочных систем контроля и сигнализации с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", труб стальных электросварных ГОСТ 10704-91, огнестойких кабелей производства ООО "Кабельный завод "Алюр", ООО "Элтрос", АО "Ивановский кабельный завод", АО "СПКБ Техно".
Данная инструкция выдается по запросу.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-005-2022 для силовых электрических систем и слаботочных систем контроля и сигнализации с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", труб стальных электросварных ГОСТ 10704-91, огнестойких кабелей производства ООО "Кабельный завод "Алюр", ООО "Элтрос", АО "Ивановский кабельный завод", АО "СПКБ Техно".
Данная инструкция выдается по запросу.
Только правильный выбор кабеленесущих систем и крепежных элементов ОКЛ, определение нагрузки систем, соблюдение расстояния между точками крепления и правильная укладка кабеля в строгом соответствии с требованиями Инструкций по проектированию и монтажу ОКЛ ELTROS OKLine гарантируют заявленное время работоспособности ОКЛ в условиях пожара!
документы и материалы ОКЛайн-КПВХ
Как заказать ОКЛ ELTROS OKLINE
Для получения спецификации заказа (типов, марок, наименований, обозначений и количества элементов) ОКЛ ELTROS OKLine Вам достаточно обратиться к нашим техническим специалистам, которые проконсультируют Вас по всем вопросам.
