СОСТАВ ОКЛайн-ОП
Открыто проложенные огнестойкие кабели
Открыто проложенные линии ОКЛ представляют собой одиночный кабель либо группу кабелей, проложенные открыто и закрепленные при помощи однолапковой или двухлапковой скобы, дистанционной скобы, скобы для прямого монтажа при помощи монтажного пистолета.
Применяются в основном в помещениях при минимальных требованиях к механической защищенности и огнестойкости электропроводки. Крепежные элементы подбираются в зависимости от несущей поверхности.
Подобрать элементы крепления для монтажа ОКЛ из Каталога

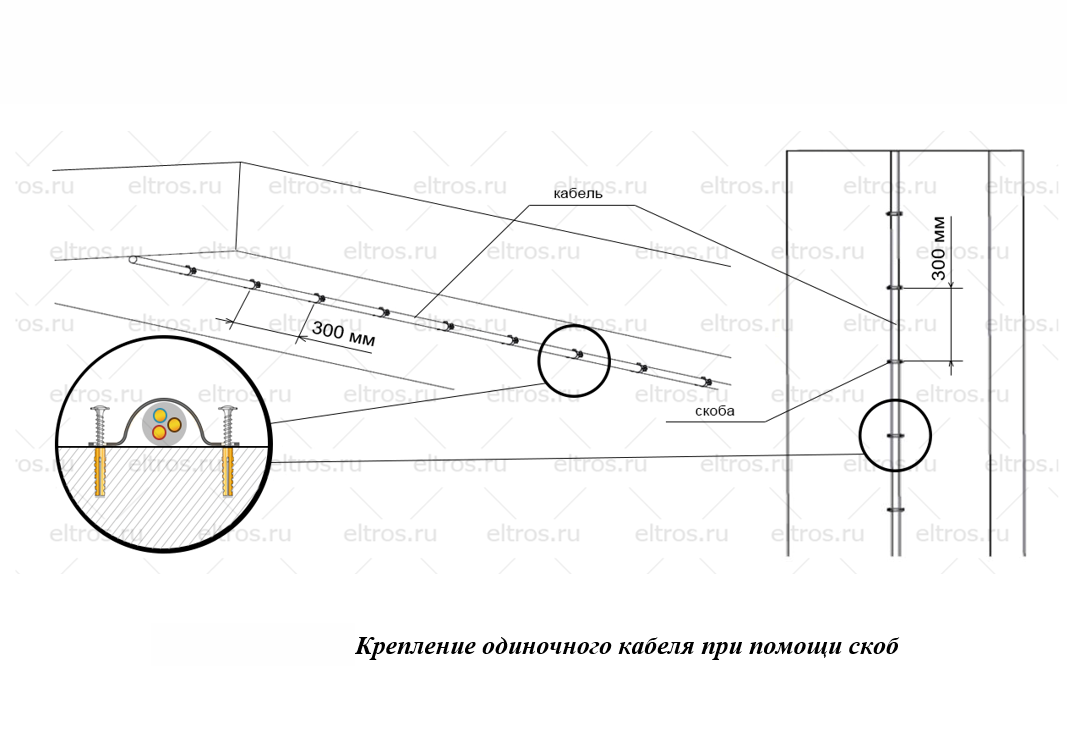

Крепление кабеля в открыто проложенной кабельной линии
Применяются для крепления открыто проложенных огнестойких кабельных линий по стенам, потолкам, балкам и другим поверхностям.
Используются следующие виды крепежей:
ЗАПРЕЩАЕТСЯ использование металлических крепежных элементов, изготовленных из прессованных материалов и легкоплавких сплавов.
Используются следующие виды крепежей:

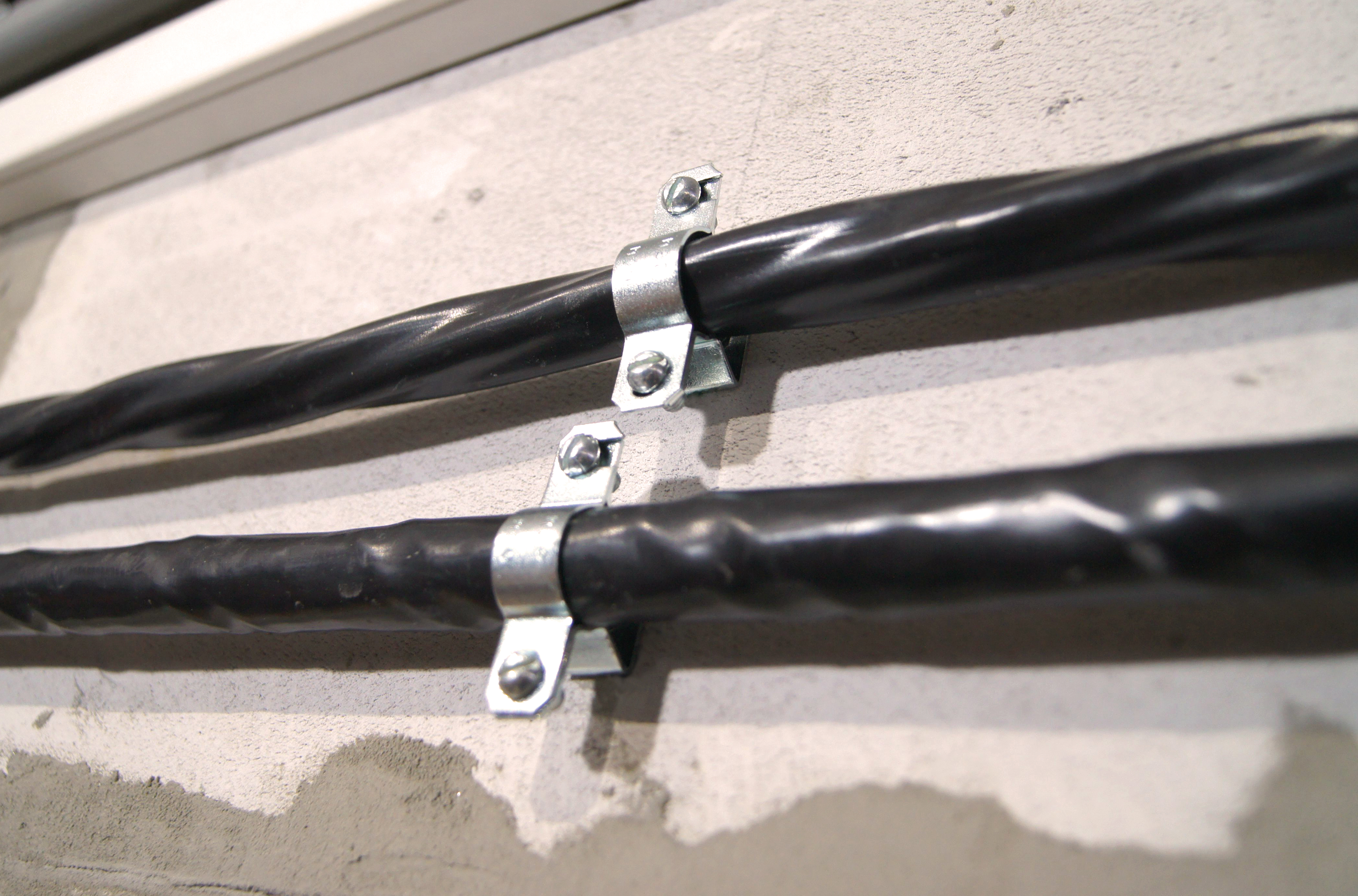

- Скобы металлические однолапковые и двухлапковые для монтажного газового пистолета применяются в комплекте с коваными гвоздями и позволяют ускорить монтаж кабельных линий. Могут использоваться с любым из газовых пистолетов представленных на нашем рынке.

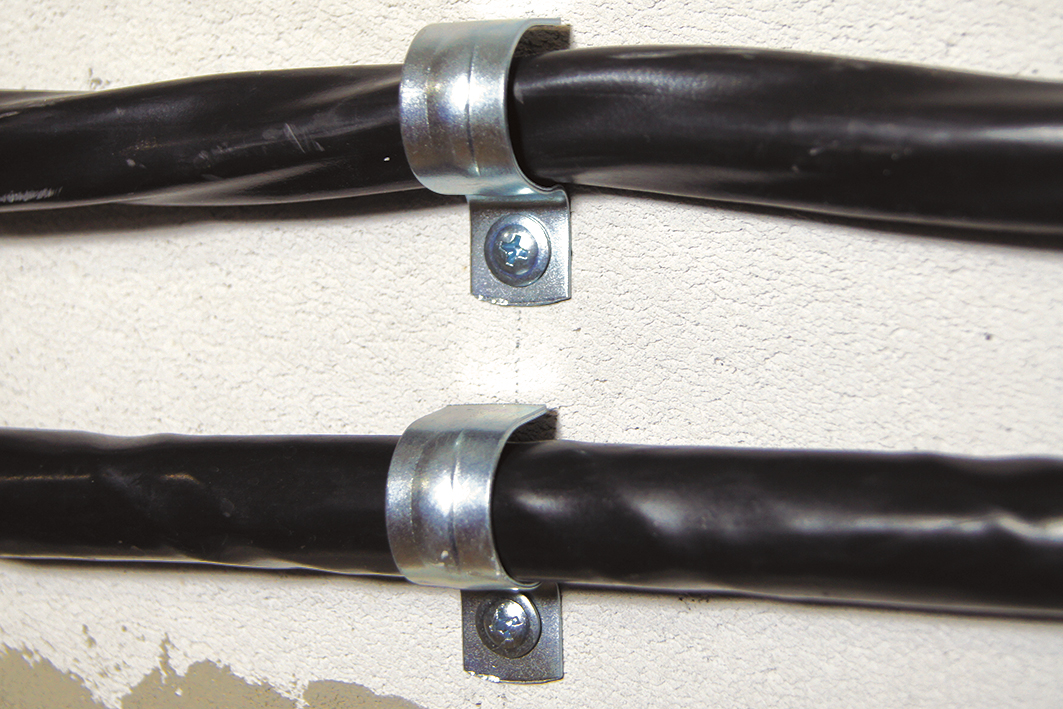

- Скобы оцинкованные однолапковые из стали.
- Скобы оцинкованные двухлапковые из стали.
- Скобы дистанционные.
Дюбели и анкеры
- Дюбель металлический универсальный с саморезом применяется для крепления элементов ОКЛ к основанию из газобетона.
- Анкер латунный забивной цанга с винтом применяется для крепления элементов ОКЛ к основанию из твердого бетона, полнотелого кирпича, естественного камня.
- Анкер-клин применяется для крепления элементов ОКЛ к твердым и плотным основаниям.
- Дюбель типа «молли» применяется для крепления элементов ОКЛ к тонкостенным несущим основаниям.
- Анкерный болт с гайкой для крепления к основанию из твердого бетона, полнотелого кирпича, естественного камня.
ЗАПРЕЩАЕТСЯ использование металлических крепежных элементов, изготовленных из прессованных материалов и легкоплавких сплавов.
Подобрать коробки распределительные огнестойкие из Каталога
Огнестойкие распаячные коробки ЗАО "Рувинил" | ТУ 3464-012-18669258-2004
Производитель: ЗАО "Рувинил".
Огнестойкие распаячные коробки предназначены для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий. Рекомендуются в качестве системы повышения живучести конструкций ОКЛ (соответствуют DIN 4102 часть 12 в сочетании с пожаростойким кабелем).
Новая распределительная коробка улучшенной серии "ТУСО" (арт. 67240НГ) производится методом двухкомпонентного литья и имеет мембранные вводы. Для ввода кабеля не требуется использование дополнительных инструментов, что в разы повышает скорость и качество монтажа.
Характеристики:
Соединительные клеммные колодки выполнены из огнестойкой керамики. Стойка клеммника изготовлена из металла, крепится к несущей поверхности.
В зависимости от типоразмеров огнестойкие распаячные коробки комплектуются различными видами соединительных клеммников на 3, 6, 9, 10 полюсов из огнестойкой керамики.
Клеммники надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Обеспечивают надежное соединение и работоспособность кабельной линии при температурах до 10000С.
Характеристики колодок:
Огнестойкие распаячные коробки предназначены для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий. Рекомендуются в качестве системы повышения живучести конструкций ОКЛ (соответствуют DIN 4102 часть 12 в сочетании с пожаростойким кабелем).
Новая распределительная коробка улучшенной серии "ТУСО" (арт. 67240НГ) производится методом двухкомпонентного литья и имеет мембранные вводы. Для ввода кабеля не требуется использование дополнительных инструментов, что в разы повышает скорость и качество монтажа.
Характеристики:
- Материал: безгалогенный (HF) АБС-пластик, ПП, ПА;
- Цвет: RAL 2003;
- Степень защиты: IP 55, IP 65;
- Климатическое исполнение: УХЛ-2 для монтажа внутри помещений / для защищенной установки на улице;
- Ударопрочность: IK07 (2 Дж);
- Номинальное напряжение AC/DC: 600В;
- Предельно допустимая нагрузка: 65A.
Соединительные клеммные колодки:
В зависимости от типоразмеров огнестойкие распаячные коробки комплектуются различными видами соединительных клеммников на 3, 6, 9, 10 полюсов из огнестойкой керамики.
Клеммники надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Обеспечивают надежное соединение и работоспособность кабельной линии при температурах до 10000С.
Характеристики колодок:
- Материал: огнестойкая керамика до 1200°С;
- Материал клемм: сталь;
- Тип: 2, 3, 4, 5 полюсные.
Огнестойкие металлические распаячные коробки ООО "КМ-Профиль" | ТУ 27.33.13-013-84386795-2022
Производитель: ООО "КМ-профиль".
Характеристики:
В зависимости от типоразмеров коробки комплектуются различными видами соединительных клемм из огнестойкой керамики. Клеммные соединители с крепежным отверстием надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Характеристики соединителей:
Огнестойкие распределительные коробки со стальным корпусом серии FIREFORT® предназначена для применения в соединениях и отводах электрических сигнальных, контрольных и силовых цепей систем, требующих сохранения работоспособности при пожаре – в огнестойких кабельных линиях (ОКЛ).
Обеспечивают необходимое время для локализации неконтролируемого горения и эвакуации людей в безопасную зону.
Коробка изготовлена с использованием элементов из негорючих материалов. Устанавливается при помощи крепёжных элементов.
Характеристики:
- Материал коробки – сталь;
- Цвет: RAL 3020;
- Степень защиты IP 41; IP55; IP65;
- Климатическое исполнение УХЛ-2 для монтажа внутри помещений / для защищенной установки на улице.
Клеммные соединители:
- Материал – термостойкая керамика до 1200°С.
- Номинальное сечение провода – 0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16; 25 мм2.
- Номинальный ток 5-65А.
Выберите ниже марку кабеля с учетом предела огнестойкости, чтобы подобрать его в Каталоге:
Огнестойкие кабели в составе ОКЛайн-ОП
Е60
- Кабели силовые, не распространяющие горение, с медными жилами, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов, с термическим барьером из слюдосодержащих лент, в том числе с экраном, на напряжение переменного тока до 1 кВ включительно, числом жил от 1 до 5, номинальным сечением жил от 1,5 до 240 мм2. Марок: ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS, ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx, ППГнг(А)-FRHF, ППГЭнг(А)-FRHF.
- ТУ 27.32.13-050-73096338-2022
- Производитель: ООО «Элтрос»
Е60
- Кабели силовые, огнестойкие, с медными жилами, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов, на рабочее напряжение переменного тока до 1 кВ включительно, числом жил от 1 до 5 и номинальным сечением от 1,5 до 240кв.мм. Марок: ППГнг(А)-FRHF, ППГ-Пнг(А)-FRHF.
- ТУ 3500-011-41580618-2015
- Производитель: ООО «Кабельный завод «Алюр»
Е60
- Кабели силовые, не распространяющие горение, с медными жилами, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов, с термическим барьером из слюдосодержащих лент, в том числе с экраном, на напряжение переменного тока до 0,66 кВ включительно, числом жил от 1 до 5, номинальным сечением жил от 1,5 до 16 мм2. Марок: ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS, ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx, ППГнг(А)-FRHF, ППГЭнг(А)-FRHF.
- ТУ 27.32.13-025-45310838-2020
- Производитель: АО «Ивановский кабельный завод»
Е45
- Кабели силовые, не распространяющие горение, с медными жилами, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов, с термическим барьером из слюдосодержащих лент, в том числе с экраном, на напряжение переменного тока до 1 кВ включительно, числом жил от 1 до 5, номинальным сечением жил от 1,5 до 240 мм2. Марок: ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS, ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx, ППГнг(А)-FRHF, ППГЭнг(А)-FRHF.
- ТУ 27.32.13-050-73096338-2022
- Производитель: ООО «Элтрос»
Е60
- Кабели симметричные парной скрутки, не распространяющие горение, огнестойкие, с медными однопроволочными токопроводящими жилами диаметром от 0,64 мм до 1,78 мм или с медными многопроволочными токопроводя-щими жилами диаметром от 0,78 мм до 2,00 мм, с числом пар до 37, в том числе экранированные, в том числе бронированные, для передачи цифровых и аналоговых сигналов в системах противопожарной защиты, промышленной безопасности и автоматизации, на номинальное напряжение до 300 В включительно переменного тока частотой 50 Гц. Марок: ТехноКСБКнг(А)-FRHF, ТехноКСБнг(А)-FRHF, ТехноКСБСнг(А)-FRHF, ТехноКСБГнг(А)-FRLS, ТехноКСБКнг(А)-FRLS, ТехноКСБнг(А)-FRLS, ТехноКСБСнг(А)-FRLS.
- ТУ 3574-020-53930360-2014
- Производитель: АО «СПКБ Техно»
Е60
- Кабели монтажные, огнестойкие, не распространяющие горение, для систем пожарной сигнализации, систем оповещения и управления эвакуацией, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов на напряжение до 300 В включительно переменного тока частотой 50 Гц, числом пар медных токопроводящих жил от 1 до 10, номинальным сечением от 0,5 до 2,5 мм2. Марок: КПСнг(А)-FRLS, КПСЭнг(А)-FRLS, КПСнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx, КПСнг(А)-FRHF, КПСЭнг(А)-FRHF.
- ТУ 27.32.13-052-73096338-2022
- Производитель: ООО «Элтрос»
Е60
- Кабели монтажные, огнестойкие, не распространяющие горение, для систем пожарной сигнализации, систем оповещения и управления эвакуацией, с изоляцией и оболочкой из полимерной композиции не содержащей галогенов на напряжение до 300 В включительно переменного тока частотой 50 Гц, числом пар медных токопроводящих жил от 1 до 37, номинальным сечением от 0,5 до 2,5 мм2 Марок: КПСнг(А)-FRHF, КПСЭнг(А)-FRHF, КПСнг(А)-FRLS, КПСЭнг(А)-FRLS.
- ТУ 3581-006-53930360-2010
- Производитель: АО «СПКБ Техно»
Е45
- Кабели монтажные, огнестойкие, не распространяющие горение, для систем пожарной сигнализации, систем оповещения и управления эвакуацией, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов на напряжение до 300 В включительно переменного тока частотой 50 Гц, числом пар медных токопроводящих жил от 1 до 10, номинальным сечением от 0,5 до 2,5 мм2. Марок: КПСнг(А)-FRLS, КПСЭнг(А)-FRLS, КПСнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx, КПСнг(А)-FRHF, КПСЭнг(А)-FRHF.
- ТУ 27.32.13-052-73096338-2022
- Производитель: ООО «Элтрос»
Е30
- Кабели монтажные, огнестойкие, не распространяющие горение, для систем пожарной сигнализации, систем оповещения и управления эвакуацией, с изоляцией и оболочкой из полимерной композиции не содержащей галогенов на напряжение до 300 В включительно переменного тока частотой 50 Гц, числом пар медных токопроводящих жил от 1 до 37, номинальным сечением от 0,5 до 2,5 мм2 Марок: КПСнг(А)-FRHF, КПСЭнг(А)-FRHF, КПСнг(А)-FRLS, КПСЭнг(А)-FRLS.
- ТУ 3581-006-53930360-2010
- Производитель: АО «СПКБ Техно»
примеры монтажа ОКЛайн-ОП
Примеры монтажа ОКЛ и особенности открытой прокладки огнестойких кабелей с использованием огнестойких элементов крепления представлены в Инструкции по монтажу, пуску, регулированию и обкатке ТРМ 73096338-005-2022.
инструкция по монтажу ELTROS OKLine
Для правильного проектирования и монтажа огнестойких кабельных линий ELTROS OKLine разработаны инструкции по монтажу, пуску, регулированию и обкатке.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-005-2022 для силовых электрических систем и слаботочных систем контроля и сигнализации с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", труб стальных электросварных ГОСТ 10704-91, огнестойких кабелей производства ООО "Кабельный завод "Алюр", ООО "Элтрос", АО "Ивановский кабельный завод", АО "СПКБ Техно".
Данная инструкция выдается по запросу.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Инструкция по проектированию и монтажу ТРМ 73096338-005-2022 для силовых электрических систем и слаботочных систем контроля и сигнализации с использованием кабеленесущих систем ООО "КМ-профиль" и ЗАО "Рувинил", труб стальных электросварных ГОСТ 10704-91, огнестойких кабелей производства ООО "Кабельный завод "Алюр", ООО "Элтрос", АО "Ивановский кабельный завод", АО "СПКБ Техно".
Данная инструкция выдается по запросу.
Только правильный выбор кабеленесущих систем и крепежных элементов ОКЛ, определение нагрузки систем, соблюдение расстояния между точками крепления и правильная укладка кабеля в строгом соответствии с требованиями Инструкций по проектированию и монтажу ОКЛ ELTROS OKLine гарантируют заявленное время работоспособности ОКЛ в условиях пожара!

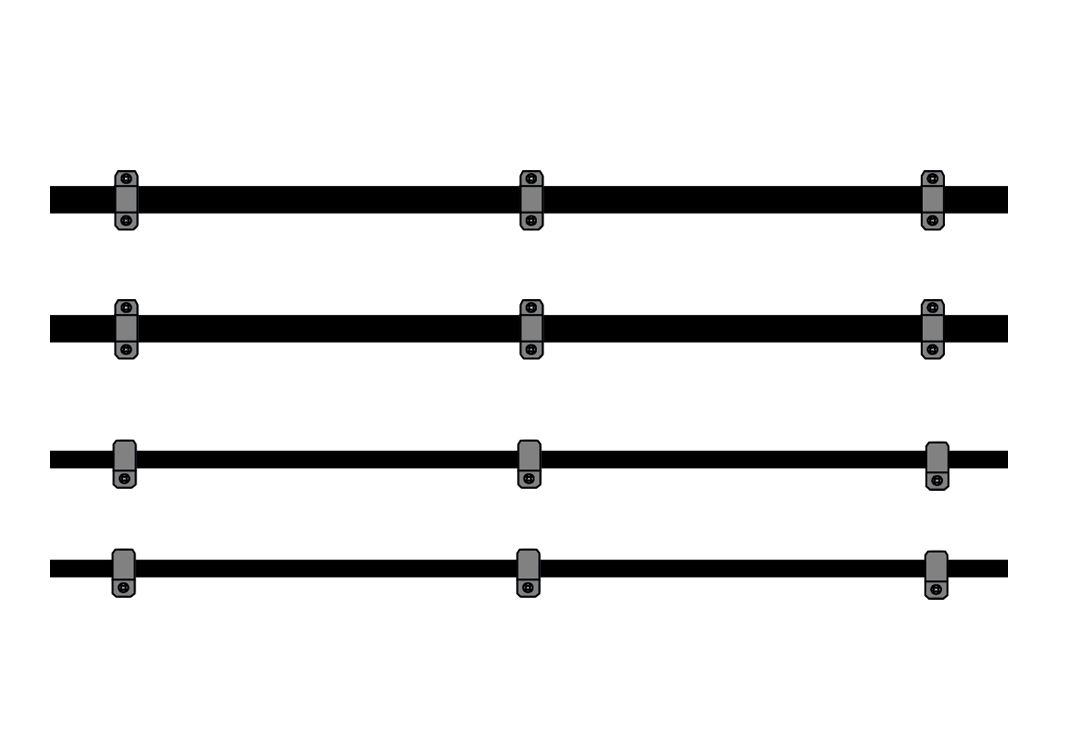

варианты выполнения ОКЛайн-ОП

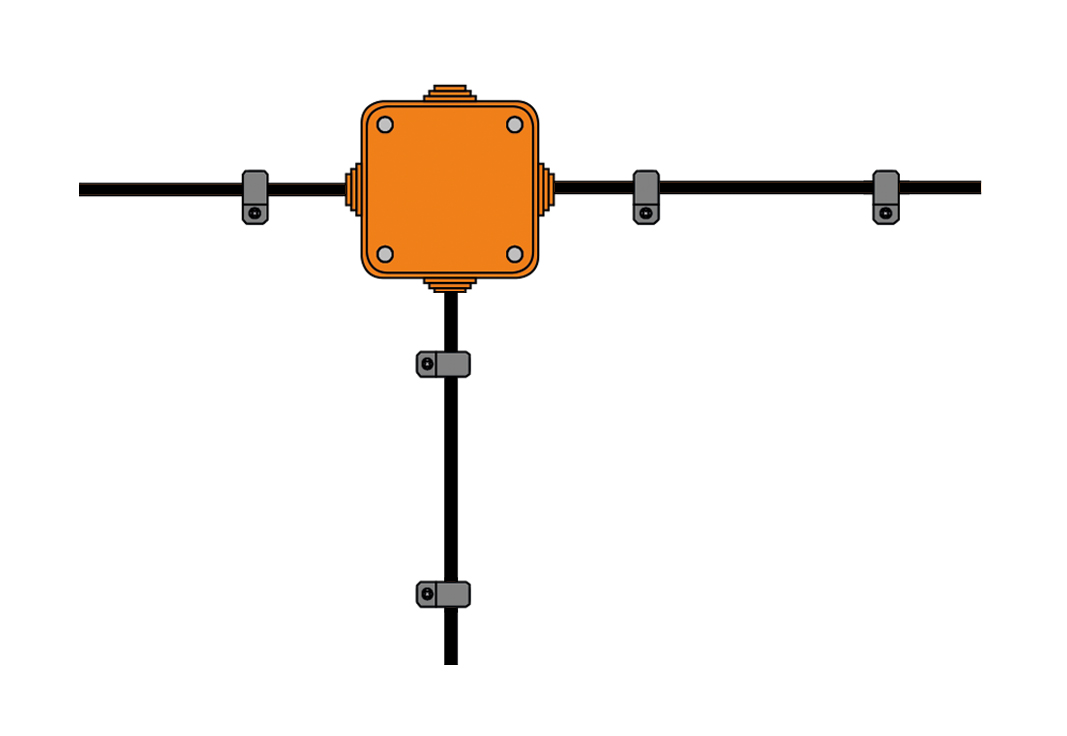

В данной марке ОКЛ используется открытая прокладка огнестойких кабелей, огнестойкие элементы крепления ЗАО "Рувинил", огнестойкие распаячные коробки ЗАО "Рувинил", огнестойкие металлические распаячные коробки ООО "КМ-Профиль".
