СОСТАВ ОКЛайн-ПРВ
Подобрать металлические проволочные лотки в Каталоге
Системы проволочных лотков | ТУ 3449-001-29437321-2013
Производитель систем проволочных лотков: ООО "КМ-профиль".
Исполнение:
Лотки используют при прокладке кабельной магистрали и под открытым небом, и в закрытых помещениях: потолки, стены и прочие поверхности.
Исполнение:
- проволока стальная низкоуглеродистая общего назначения по ГОСТ3282 и проволока из нержавеющей стали марки 08Х18Н10 (AISI 304) по ГОСТ 18143;
- для крышки лотка – сталь, оцинкованная по методу Сендзимира или сталь горячего цинкования (ГОСТ 19851) толщиной S: 0,55 мм, 0,7 мм, 0,8 мм, 1,0 мм, 1,2 мм и 1,5 мм; сталь нержавеющая аустенитная марки 08Х18Н10 по ГОСТ 5632 (сталь AISI 304).
Лотки используют при прокладке кабельной магистрали и под открытым небом, и в закрытых помещениях: потолки, стены и прочие поверхности.
Монтажные системы для проволочных лотков
Производитель: ООО "КМ-профиль".
Для систем проволочных лотков используются:
Для систем проволочных лотков используются:

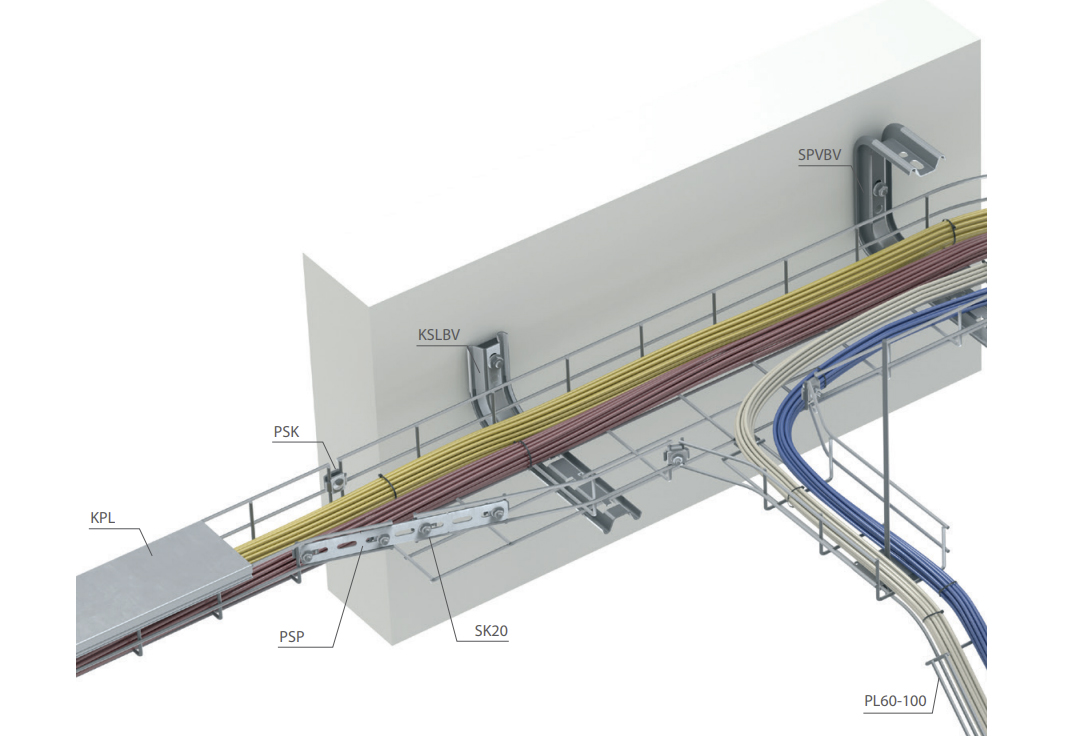

- Безвинтовой соединитель BVS. Используется для соединения проволочного лотка. Тип соединения - безвинтовой.
- Соединитель перфорированный PSP. Используется для соединения проволочного лотка вместе с соединительным комплектом SK20.
- Соединительный комплект PSK. Используется для соединения проволочного лотка, тип соединения - винтовой.
- Соединительный комплект SK20. Используется для соединения проволочного лотка в комплекте с перфорированным соединителем PSP, а также для фиксации проволочного лотка на опорных конструкциях. Тип соединения - винтовой.
- Универсальный суппорт USP. Используется для монтажа огнестойких распаячных коробок. Также возможно использовать в виде кронштейна при минимальных нагрузках.
- Фиксатор-площадка FP. Используется для подвеса лотка на шпильку.
- Вертикальный фиксатор VF. Используется для подвеса проволочного лотка на шпильках.
- Универсальная скоба безвинтовая USBV. Вертикальная, напольная установка проволочных лотков, монтаж подвеса на шпильках.
- С-образный подвес безвинтовой SPVBV. Для крепления к потолку, стене, организация подвеса кабельной трассы на одной шпильке.
- Консоль L-образная безвинтовая KSLBV. Применяется для крепления проволочного лотка к вертикальным поверхностям, крепление к стене.
- Профиль монтажный (страт-профиль). Основным конструктивным элементом является С-образный профиль с зубчатой накаткой, что значительно увеличивает надежность крепления к профилю соединительных, крепежных пластин и прочих монтажных изделий при помощи канальных гаек.
- Консоль. Изготавливается на основе одинарного или двойного страт-профиля, путем приварки профиля к опоре. Является универсальным монтажным элементом, позволяющим подвешивать и располагать на нем большинство видов инженерных сетей.
- С-образный подвес. Используется как самостоятельный подвес и совместно со шпильками M6, М8 и М10.
Подобрать элементы крепления для монтажа ОКЛ из Каталога
Элементы крепления для монтажа ОКЛ на базе проволочных лотков
Производитель: ООО "КМ-профиль".
Для монтажа ОКЛ на базе металлических проволочных лотков, а также крепления монтажных элементов между собой, используются следующие типы крепежа:
- Шайба плоская усиленная DIN 9021: M6, M8, M10, M12.
- Шайба зубчатая DIN 6798: M6, M8, M10, M12.
- Шайба гровер DIN 127: M6, M8, M10, M12.
- Винт специальный DIN 7985 для крепления монтажных элементов между собой. Плоская головка винта предотвращает повреждение кабеля при его протяжке: 6х10 мм, 6х16 мм, 6х20 мм.
- Болт с полукруглой головкой и квадратным подголовником DIN 603, применяется для монтажа инженерных систем: М6х16 мм, М6х20 мм, М8х20 мм, М8х70 мм, М10х30 мм.
- Болт шестигранный DIN 933: М6Х16 - М12х120 мм.
- Гайка специальная с фланцем DIN 6923 для соединения монтажных элементов между собой. Фланец с насечкой препятствует откручиванию. M6, М8, М10, М12.
- Гайка шестигранная DIN 934 – используется для соединения монтажных элементов между собой: M6, М8, М10, М12.
Крепление ОКЛ к основанию
- Шпилька полнорезная DIN975.
- Гайка соединительная DIN6334 для соединения и наращивания шпилек с метрической резьбой.
- Анкер латунный разрезной.
- Анкерный болт.
- Анкерный болт с гайкой.
- Анкер стальной забивной.
Крепления кабеля в проволочном лотке
Крепление огнестойкого кабеля в проволочном лотке может осуществляться несколькими способами.
Варианты крепления:
Варианты крепления:
- Соединительный комплект для проволочного лотка: винтовое соединение. Подходит ко всем типоразмерам проволочного лотка, используется для фиксации лотка на несущих конструкциях, соединения прямых секций и выполнения переходных соединений.
- Скобы металлические оцинкованные однолапковые и двухлапковые.

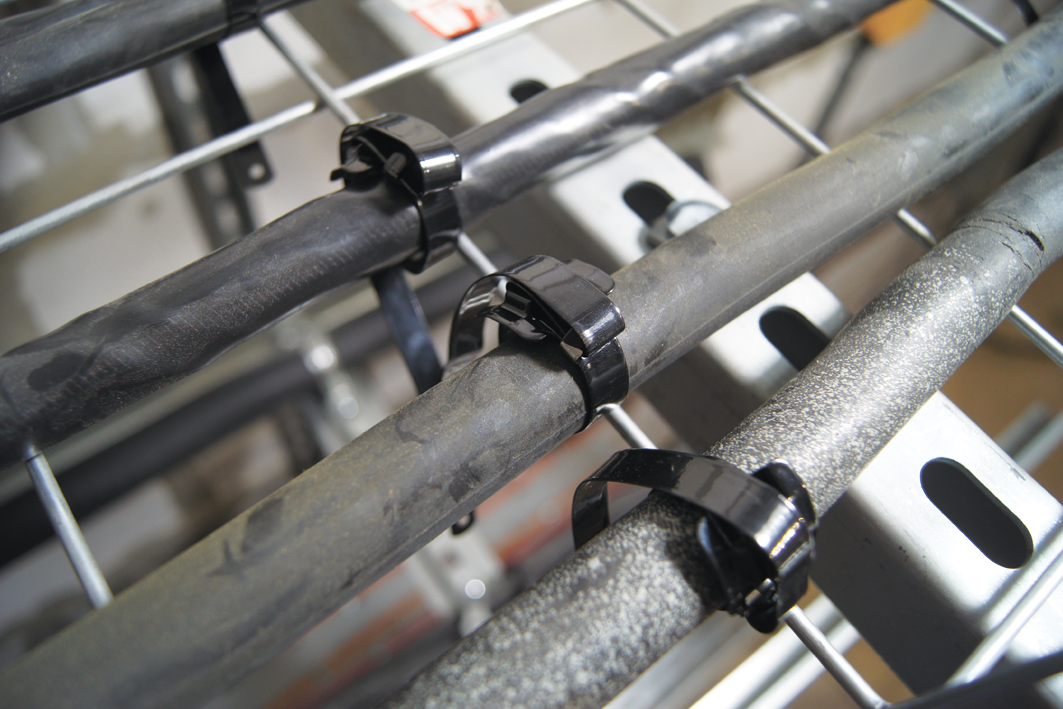

- Металлические стяжки Fortisflex.
Подобрать коробки распределительные огнестойкие из Каталога
Огнестойкие металлические распаячные коробки ООО "КМ-Профиль" | ТУ 27.33.13-013-84386795-2022
Производитель: ООО "КМ-профиль".
Характеристики:
В зависимости от типоразмеров коробки комплектуются различными видами соединительных клемм из огнестойкой керамики. Клеммные соединители с крепежным отверстием надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Характеристики соединителей:
Огнестойкие распределительные коробки со стальным корпусом серии FIREFORT® предназначена для применения в соединениях и отводах электрических сигнальных, контрольных и силовых цепей систем, требующих сохранения работоспособности при пожаре – в огнестойких кабельных линиях (ОКЛ).
Обеспечивают необходимое время для локализации неконтролируемого горения и эвакуации людей в безопасную зону.
Коробка изготовлена с использованием элементов из негорючих материалов. Устанавливается при помощи крепёжных элементов.
Характеристики:
- Материал коробки – сталь;
- Цвет: RAL 3020;
- Степень защиты IP 41; IP55; IP65;
- Климатическое исполнение УХЛ-2 для монтажа внутри помещений / для защищенной установки на улице.
Клеммные соединители:
- Материал – термостойкая керамика до 1200°С.
- Номинальное сечение провода – 0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16; 25 мм2.
- Номинальный ток 5-65А.
Огнестойкие распаячные коробки ЗАО "Рувинил" | ТУ 3464-012-18669258-2004
Производитель: ЗАО "Рувинил".
Огнестойкие распаячные коробки предназначены для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий. Рекомендуются в качестве системы повышения живучести конструкций ОКЛ (соответствуют DIN 4102 часть 12 в сочетании с пожаростойким кабелем).
Новая распределительная коробка улучшенной серии "ТУСО" (арт. 67240НГ) производится методом двухкомпонентного литья и имеет мембранные вводы. Для ввода кабеля не требуется использование дополнительных инструментов, что в разы повышает скорость и качество монтажа.
Характеристики:
Соединительные клеммные колодки выполнены из огнестойкой керамики. Стойка клеммника изготовлена из металла, крепится к несущей поверхности.
В зависимости от типоразмеров огнестойкие распаячные коробки комплектуются различными видами соединительных клеммников на 3, 6, 9, 10 полюсов из огнестойкой керамики.
Клеммники надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Обеспечивают надежное соединение и работоспособность кабельной линии при температурах до 10000С.
Характеристики колодок:
Огнестойкие распаячные коробки предназначены для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий. Рекомендуются в качестве системы повышения живучести конструкций ОКЛ (соответствуют DIN 4102 часть 12 в сочетании с пожаростойким кабелем).
Новая распределительная коробка улучшенной серии "ТУСО" (арт. 67240НГ) производится методом двухкомпонентного литья и имеет мембранные вводы. Для ввода кабеля не требуется использование дополнительных инструментов, что в разы повышает скорость и качество монтажа.
Характеристики:
- Материал: безгалогенный (HF) АБС-пластик, ПП, ПА;
- Цвет: RAL 2003;
- Степень защиты: IP 55, IP 65;
- Климатическое исполнение: УХЛ-2 для монтажа внутри помещений / для защищенной установки на улице;
- Ударопрочность: IK07 (2 Дж);
- Номинальное напряжение AC/DC: 600В;
- Предельно допустимая нагрузка: 65A.
Соединительные клеммные колодки:
В зависимости от типоразмеров огнестойкие распаячные коробки комплектуются различными видами соединительных клеммников на 3, 6, 9, 10 полюсов из огнестойкой керамики.
Клеммники надежно крепятся на специальной несущей стойке, изготовленной из металла. Сама стойка непосредственно крепиться к несущей поверхности.
Обеспечивают надежное соединение и работоспособность кабельной линии при температурах до 10000С.
Характеристики колодок:
- Материал: огнестойкая керамика до 1200°С;
- Материал клемм: сталь;
- Тип: 2, 3, 4, 5 полюсные.
Крепление огнестойкой коробки к металлическим проволочным лоткам
Производитель: ООО "КМ-профиль".
Варианты исполнения: порошковая окраска в RAL, горячая оцинковка.
! Пластина монтажная и суппорт универсальный поставляются дополнительно, не входят в основную комплектацию ОКЛ.
- Пластина монтажная при необходимости устанавливается на листовые, проволочные и лестничные металлические лотки. Рисунок перфорации позволяет закреплять огнестойкие распределительные коробки различных размеров. Для соединения используются винты и гайки М6.
- Универсальный суппорт USP используется для монтажа огнестойких распаячных коробок в системах проволочных лотков.
Варианты исполнения: порошковая окраска в RAL, горячая оцинковка.
! Пластина монтажная и суппорт универсальный поставляются дополнительно, не входят в основную комплектацию ОКЛ.
Выберите ниже марку кабеля с учетом предела огнестойкости, чтобы подобрать его в Каталоге:
Огнестойкие кабели в составе ОКЛайн-ПРВ
Е60
- Кабели силовые, не распространяющие горение, с медными жилами, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов, с термическим барьером из слюдосодержащих лент, в том числе с экраном, на напряжение переменного тока до 1 кВ включительно, числом жил от 1 до 5, номинальным сечением жил от 1,5 до 240 мм2. Марок: ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS, ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx, ППГнг(А)-FRHF, ППГЭнг(А)-FRHF.
- ТУ 27.32.13-050-73096338-2022
- Производитель: ООО «Элтрос»
Е45
- Кабели силовые, не распространяющие горение, с медными жилами, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов, с термическим барьером из слюдосодержащих лент, в том числе с экраном, на напряжение переменного тока до 1 кВ включительно, числом жил от 1 до 5, номинальным сечением жил от 1,5 до 240 мм2. Марок: ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS, ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx, ППГнг(А)-FRHF, ППГЭнг(А)-FRHF.
- ТУ 27.32.13-050-73096338-2022
- Производитель: ООО «Элтрос»
Е60
- Кабели монтажные, огнестойкие, не распространяющие горение, для систем пожарной сигнализации, систем оповещения и управления эвакуацией, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов на напряжение до 300 В включительно переменного тока частотой 50 Гц, числом пар медных токопроводящих жил от 1 до 10, номинальным сечением от 0,5 до 2,5 мм2. Марок: КПСнг(А)-FRLS, КПСЭнг(А)-FRLS, КПСнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx, КПСнг(А)-FRHF, КПСЭнг(А)-FRHF.
- ТУ 27.32.13-052-73096338-2022
- Производитель: ООО «Элтрос»
Е60
- Кабели симметричные парной скрутки, не распространяющие горение, огнестойкие, с медными однопроволочными токопроводящими жилами диаметром от 0,64 мм до 1,78 мм или с медными многопроволочными токопроводя-щими жилами диаметром от 0,78 мм до 2,00 мм, с числом пар до 37, в том числе экранированные, в том числе бронированные, для передачи цифровых и аналоговых сигналов в системах противопожарной защиты, промышленной безопасности и автоматизации, на номинальное напряжение до 300 В включительно переменного тока частотой 50 Гц. Марок: ТехноКСБКнг(А)-FRHF, ТехноКСБнг(А)-FRHF, ТехноКСБСнг(А)-FRHF, ТехноКСБГнг(А)-FRLS, ТехноКСБКнг(А)-FRLS, ТехноКСБнг(А)-FRLS, ТехноКСБСнг(А)-FRLS.
- ТУ 3574-020-53930360-2014
- Производитель: АО «СПКБ Техно»
Е45
- Кабели монтажные, огнестойкие, не распространяющие горение, для систем пожарной сигнализации, систем оповещения и управления эвакуацией, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов на напряжение до 300 В включительно переменного тока частотой 50 Гц, числом пар медных токопроводящих жил от 1 до 10, номинальным сечением от 0,5 до 2,5 мм2. Марок: КПСнг(А)-FRLS, КПСЭнг(А)-FRLS, КПСнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx, КПСнг(А)-FRHF, КПСЭнг(А)-FRHF.
- ТУ 27.32.13-052-73096338-2022
- Производитель: ООО «Элтрос»
Е30
- Кабели монтажные, огнестойкие, не распространяющие горение, для систем пожарной сигнализации, систем оповещения и управления эвакуацией, с изоляцией и оболочкой из полимерной композиции не содержащей галогенов на напряжение до 300 В включительно переменного тока частотой 50 Гц, числом пар медных токопроводящих жил от 1 до 37, номинальным сечением от 0,5 до 2,5 мм2 Марок: КПСнг(А)-FRHF, КПСЭнг(А)-FRHF, КПСнг(А)-FRLS, КПСЭнг(А)-FRLS.
- ТУ 3581-006-53930360-2010
- Производитель: АО «СПКБ Техно»

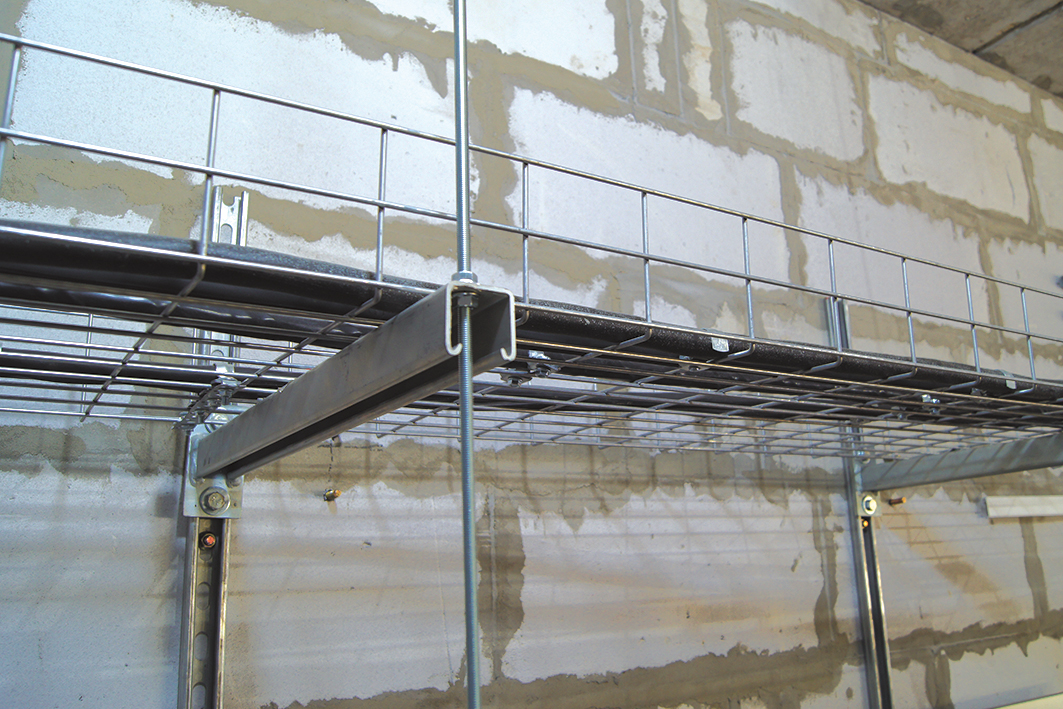

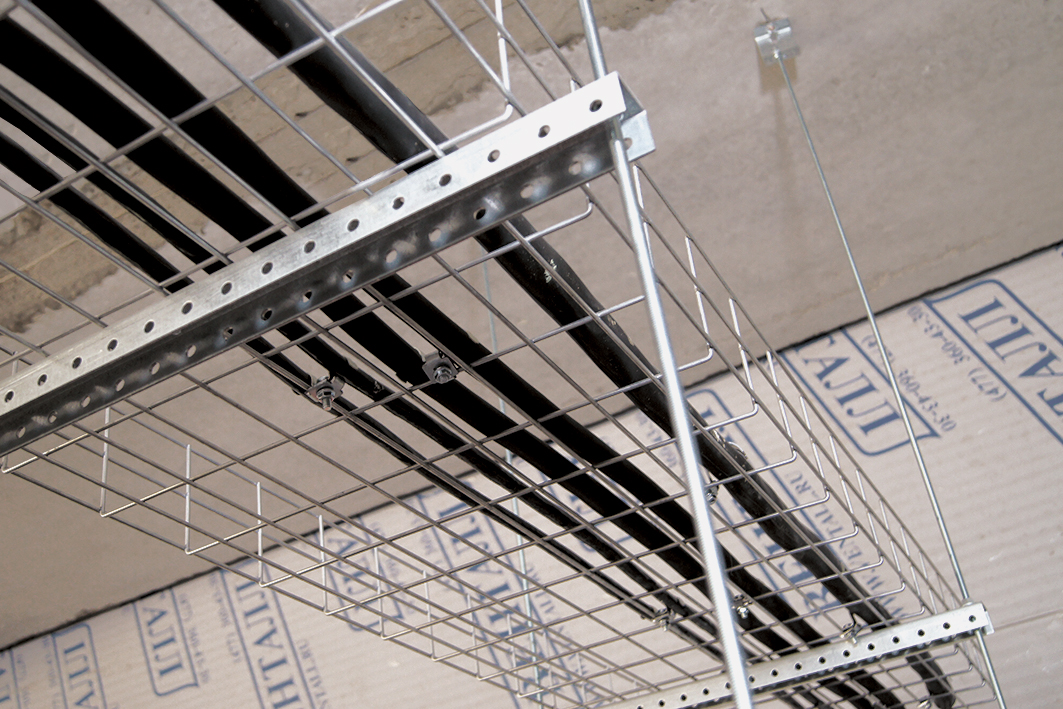

примеры монтажа ОКЛайн-ПРВ

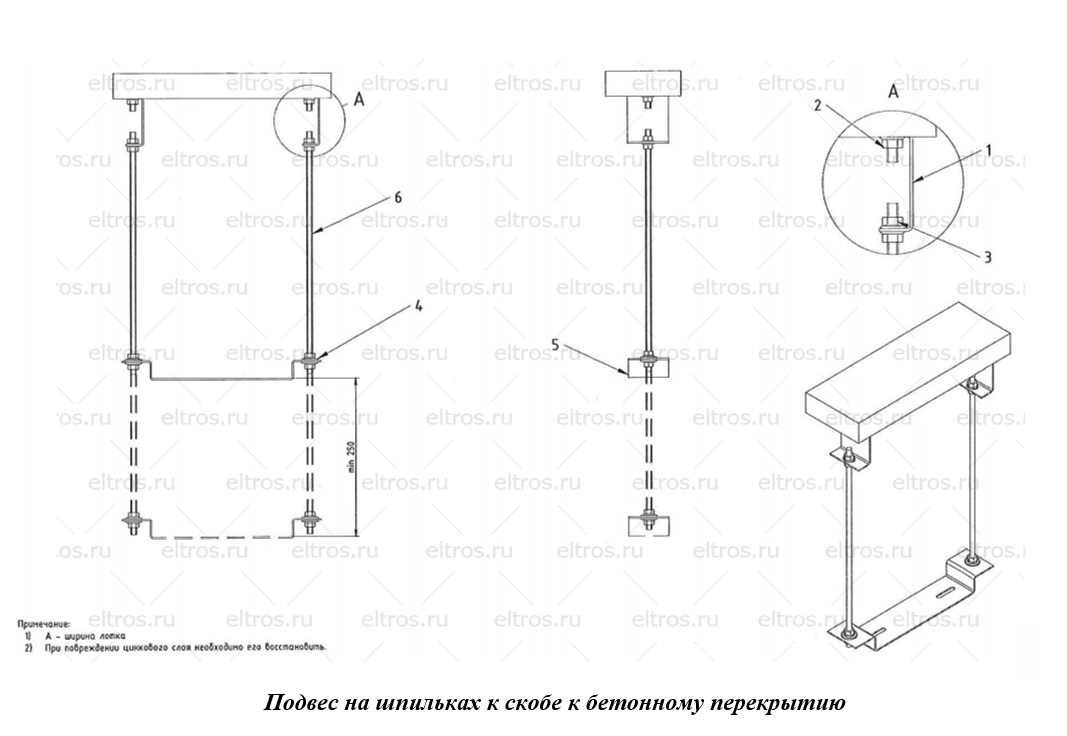

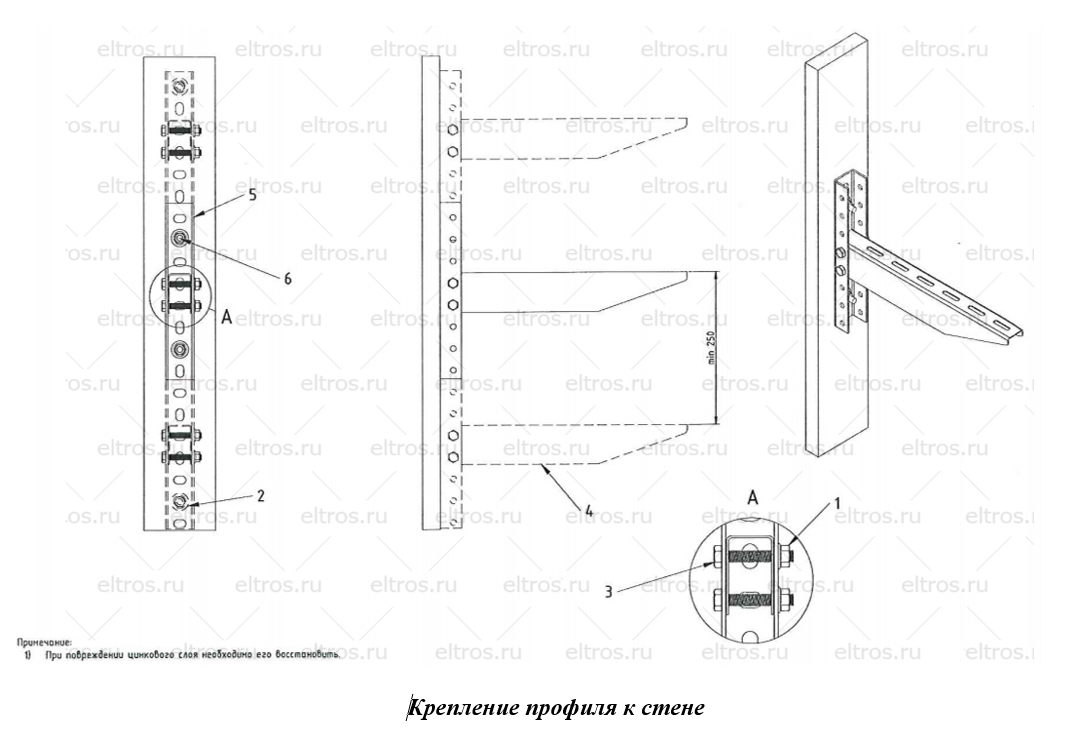

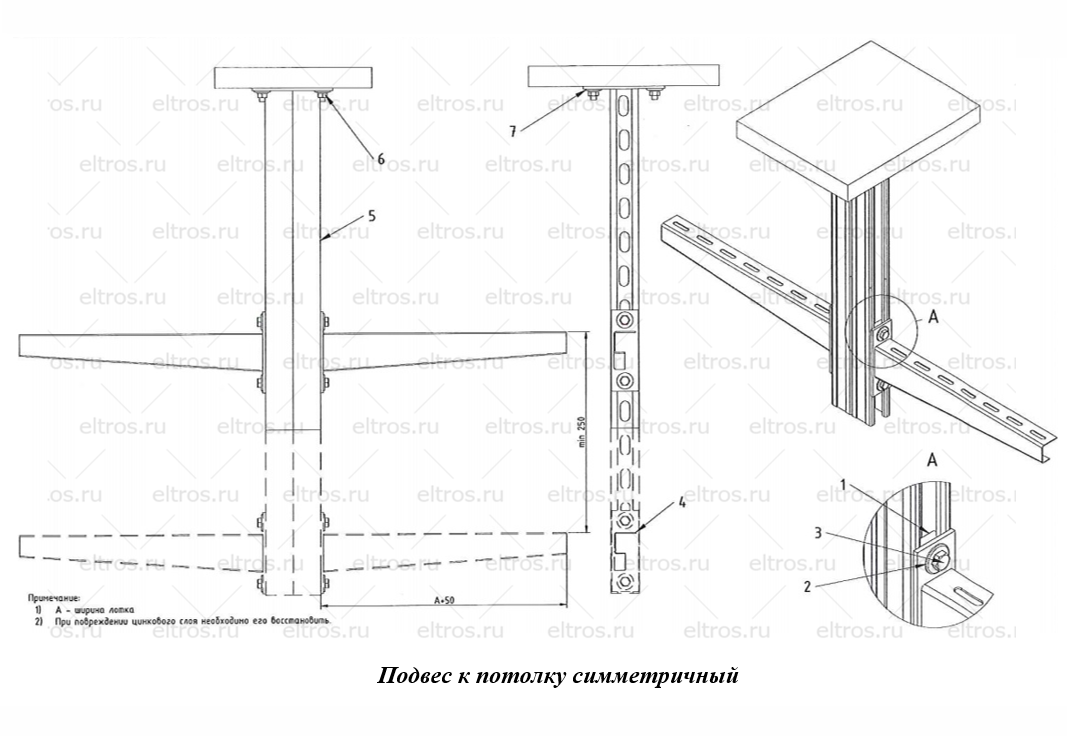

Полный перечень вариантов монтажа кабельных трасс и узлов крепления металлических проволочных лотков приведен в "Альбоме типовых решений" и каталоге продукции ООО "КМ-профиль".
инструкция по монтажу ELTROS OKLine
Для правильного проектирования и монтажа огнестойких кабельных линий ELTROS OKLine разработаны инструкции по монтажу, пуску, регулированию и обкатке.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Данная инструкция выдается по запросу.
В инструкциях содержатся все необходимые сведения для выбора конструктивного решения, проектирования и монтажа ОКЛ:
– описание области применения кабельной линий;
– состав, марки (типы), варианты выполнения ОКЛ;
– перечень элементов, входящих в ОКЛ;
– указания по выбору ОКЛ;
– время сохранения работоспособности кабелей в составе ОКЛ (пределы огнестойкости ОКЛ);
– указания по монтажу ОКЛ.
Инструкции являются руководством при проектировании, монтаже и эксплуатации ОКЛ ELTROS OKLine совместно с нормативной документацией на конструктивные элементы ОКЛ.
Данная инструкция выдается по запросу.
Только правильный выбор кабеленесущих систем и крепежных элементов ОКЛ, определение нагрузки систем, соблюдение расстояния между точками крепления и правильная укладка кабеля в строгом соответствии с требованиями Инструкций по проектированию и монтажу ОКЛ ELTROS OKLine гарантируют заявленное время работоспособности ОКЛ в условиях пожара!
варианты выполнения ОКЛайн-ПРВ
В данной марке ОКЛ кабель прокладывается в металлических проволочных лотках с аксессуарами и огнестойкими элементами крепления производства ООО "КМ-профиль", огнестойкими элементами крепления и огнестойкими распаячными коробками производства ЗАО "Рувинил", металлическими огнестойкими распаячными коробками производства ООО "КМ-профиль".
документы и материалы ОКЛайн-ПРВ
Как заказать ОКЛ ELTROS OKLINE
Для получения спецификации заказа (типов, марок, наименований, обозначений и количества элементов) ОКЛ ELTROS OKLine Вам достаточно обратиться к нашим техническим специалистам, которые проконсультируют Вас по всем вопросам.
